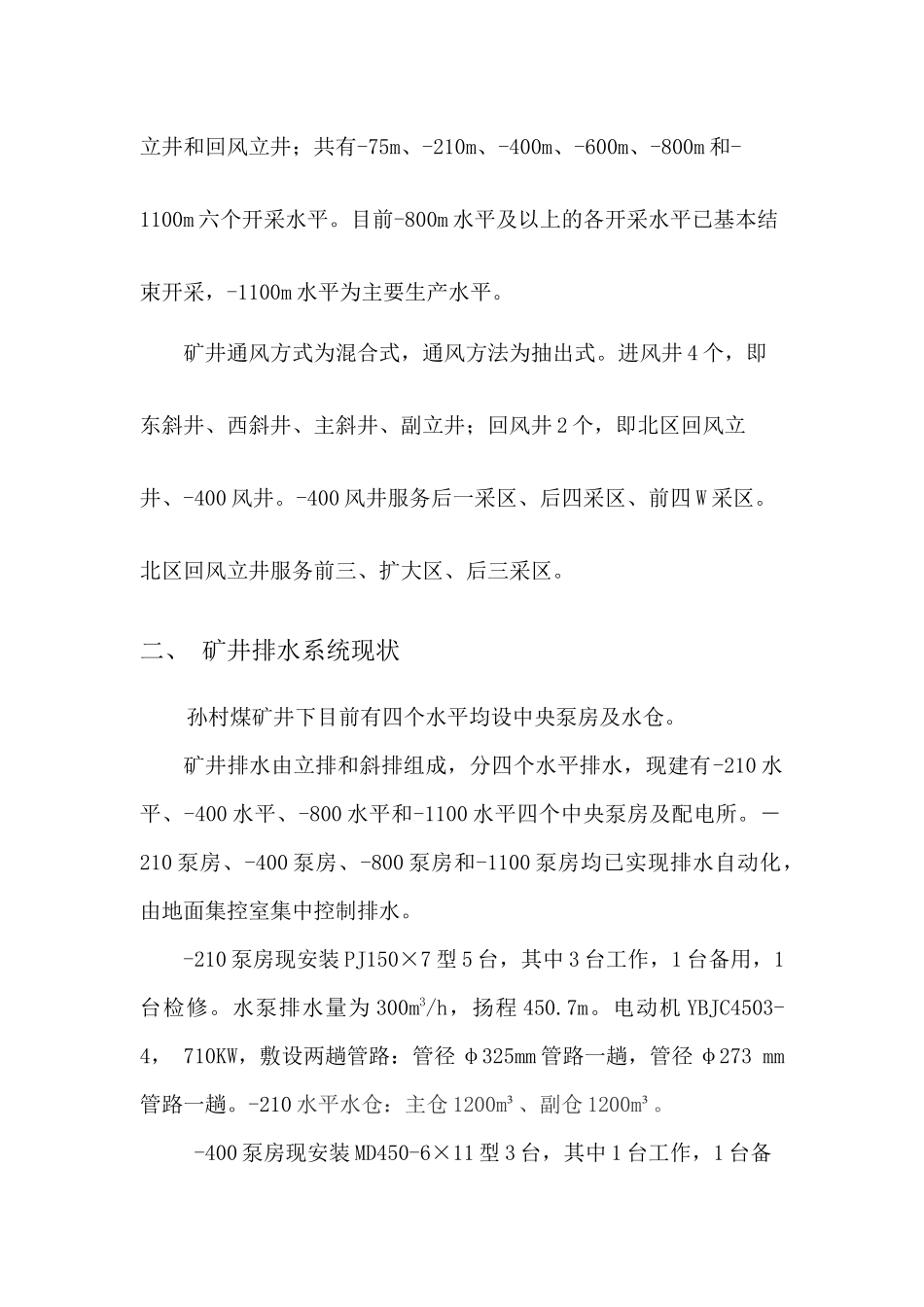

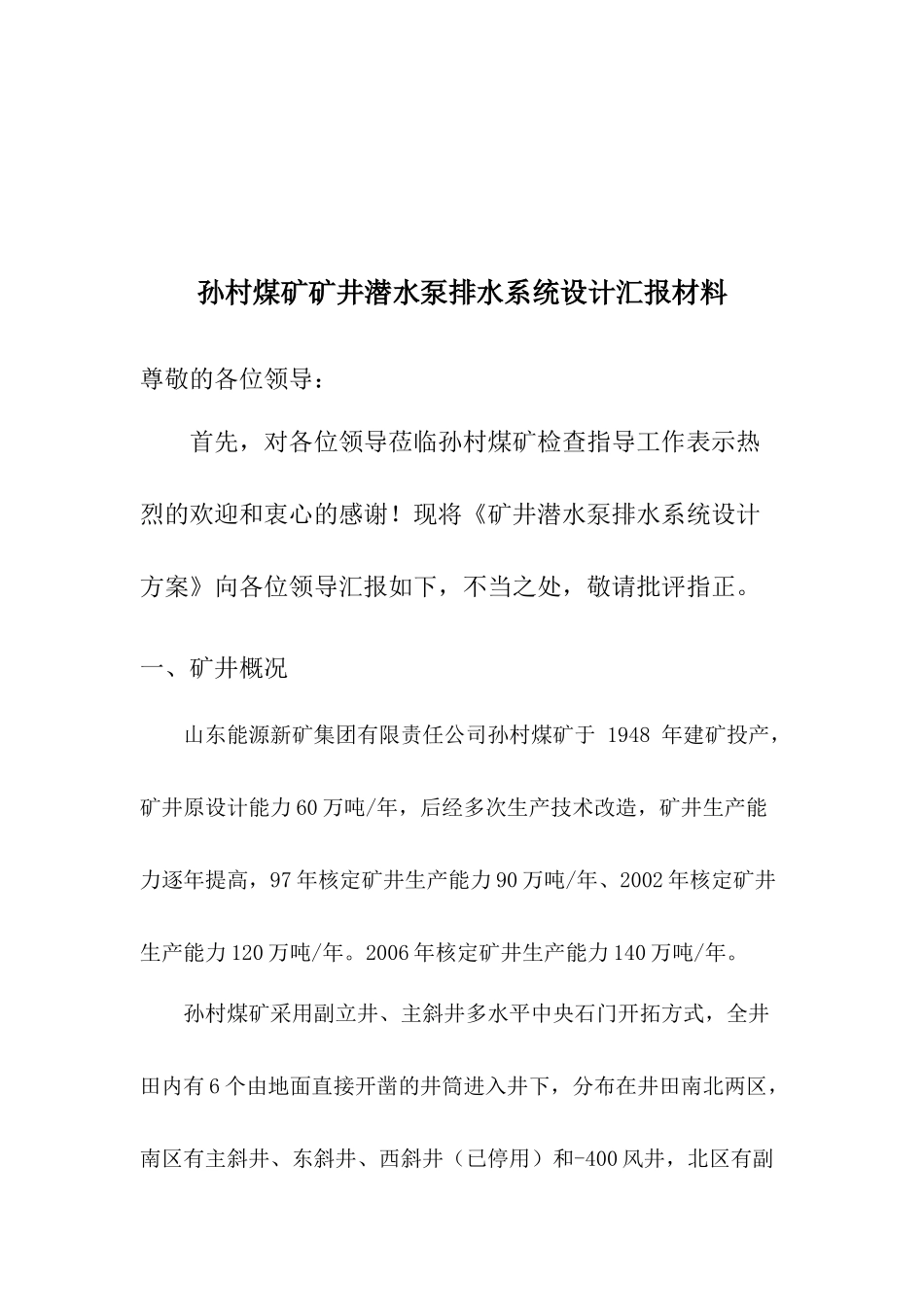

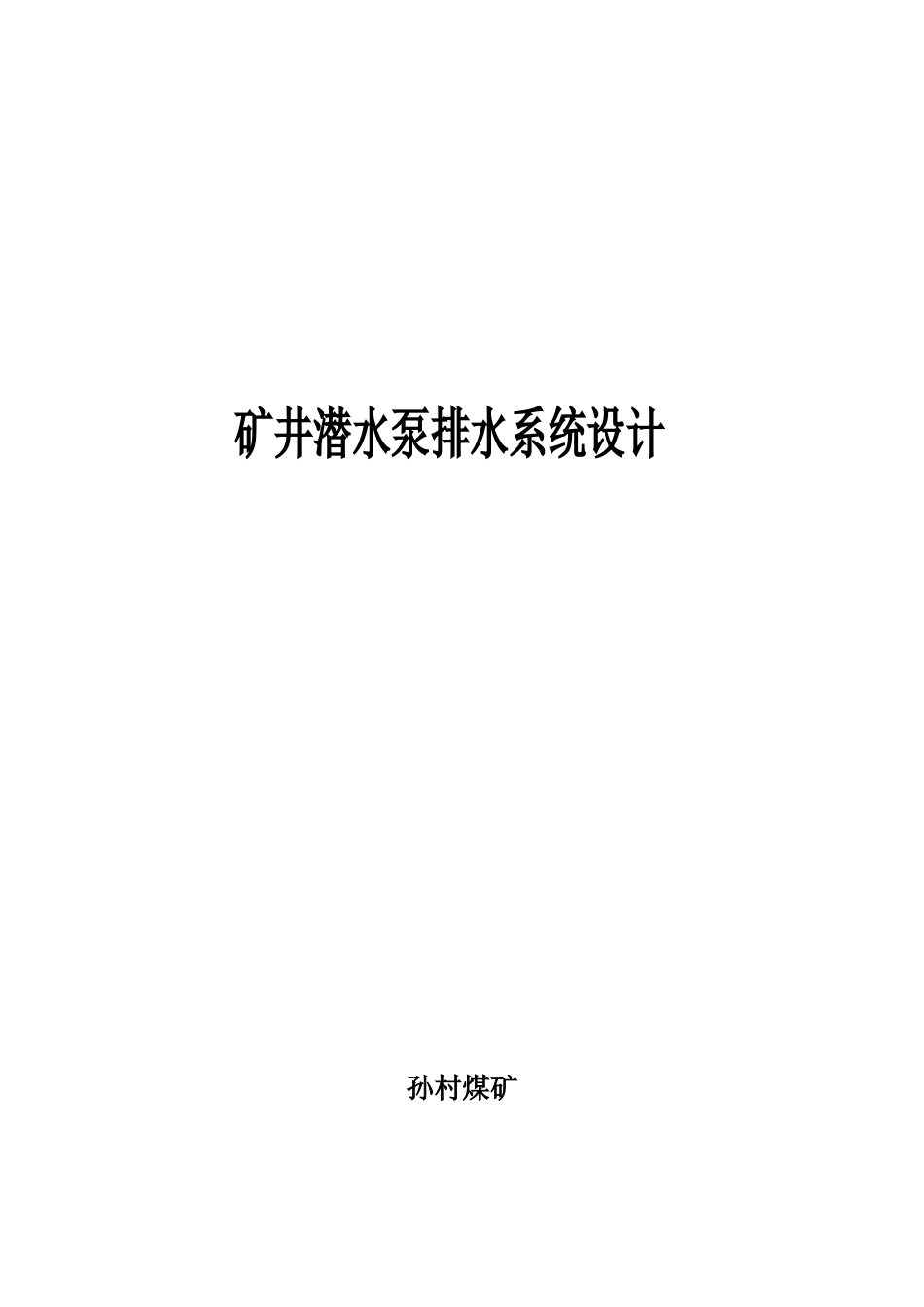

矿井潜水泵排水系统设计孙村煤矿孙村煤矿矿井潜水泵排水系统设计汇报材料尊敬的各位领导：首先，对各位领导莅临孙村煤矿检查指导工作表示热烈的欢迎和衷心的感谢！现将《矿井潜水泵排水系统设计方案》向各位领导汇报如下，不当之处，敬请批评指正。一、矿井概况山东能源新矿集团有限责任公司孙村煤矿于1948年建矿投产，矿井原设计能力60万吨/年，后经多次生产技术改造，矿井生产能力逐年提高，97年核定矿井生产能力90万吨/年、2002年核定矿井生产能力120万吨/年。2006年核定矿井生产能力140万吨/年。孙村煤矿采用副立井、主斜井多水平中央石门开拓方式，全井田内有6个由地面直接开凿的井筒进入井下，分布在井田南北两区，南区有主斜井、东斜井、西斜井（已停用）和-400风井，北区有副立井和回风立井；共有-75m、-210m、-400m、-600m、-800m和-1100m六个开采水平。目前-800m水平及以上的各开采水平已基本结束开采，-1100m水平为主要生产水平。矿井通风方式为混合式，通风方法为抽出式。进风井4个，即东斜井、西斜井、主斜井、副立井；回风井2个，即北区回风立井、-400风井。-400风井服务后一采区、后四采区、前四W采区。北区回风立井服务前三、扩大区、后三采区。二、矿井排水系统现状孙村煤矿井下目前有四个水平均设中央泵房及水仓。矿井排水由立排和斜排组成，分四个水平排水，现建有-210水平、-400水平、-800水平和-1100水平四个中央泵房及配电所。－210泵房、-400泵房、-800泵房和-1100泵房均已实现排水自动化，由地面集控室集中控制排水。-210泵房现安装PJ150×7型5台，其中3台工作，1台备用，1台检修。水泵排水量为300m3/h，扬程450.7m。电动机YBJC4503-4，710KW，敷设两趟管路：管径φ325mm管路一趟，管径φ273mm管路一趟。-210水平水仓：主仓1200m³、副仓1200m³。-400泵房现安装MD450-6×11型3台，其中1台工作，1台备用，1台检修。流量为450m3/h，扬程660m。配备YKK5601-4型电机3台，功率为1250KW，敷设管径φ325mm管路两趟,直接排至地面。-400水平水仓：主仓1800m³、副仓1500m³。-800现安装HDM420×12水泵五台，其中2台工作，2台备用，1台检修。水泵流量为420m3/h，扬程1127.9m。配备YB800-4型电机，功率为2240KW，敷设φ377mm的管路2趟。-1100水平涌水排至此处，由-800泵房采用立排排至地面。-800水平水仓：主仓1010m³、副仓724m³。-1100水平中央泵房安装三台MDA500-57×6水泵，其中1台工作，1台备用，1台检修，水泵流量为500m3/h，扬程342m，配备YB2450-4型电机，功率为710KW，敷设φ325mm的管路2趟。该水平涌水通过-1100前三四层回风巷排至-800东大巷水沟，经大巷水沟进水仓。-1100水平水仓：主仓2400m³、副仓1600m³。三、矿井涌水量(根据《孙村煤矿水文地质类型划分报告》)矿井各水平涌水量表m3/h涌水量水平正常最大-210m31.984-400m156.3447-600m4392.4-800m105.8153.5-1100m120.9184.1四、各个水平中央泵房排水时间校验：1、-1100水平中央泵房排水时间校验：正常涌水时h＜20h满足最大涌水时h＜20h满足利用φ325×10排水管路，通过-1100前三四层回风巷、-800东大巷疏水至-800水仓。2、-800水平中央泵房排水时间校验：-800m水平的正常涌水量：269.7m3/h（-600m水平：43m3/h，-800m水平：105.8m3/h，-1100m水平：120.9m3/h。），最大涌水量：430m3/h；（-600m水平：92.4m3/h，-800m水平：153.5m3/h，-1100m水平：184.1m3/h。）-800m水平中央泵房实际是同时排了-600m、-800m和-1100m水平的涌水量。正常涌水时h＜20h满足最大涌水时h＜20h满足3、-400水平中央泵房排水时间校验：正常涌水时h＜20h满足最大涌水时h＜20h满足4、-210水平中央泵房排水时间校验：正常涌水时h＜20h满足最大涌水时h＜20h满足五、矿井潜水泵排水方案1、方案立项依据根据《煤矿安全规程》第二百七十三条水文地质条件复杂或有突水淹井危险的矿井，应当在井底车场周围设置防水闸门或在正常排水系统基础上另外安设具有独立供电系统且排水能力不小于最大涌水量的潜水泵。根据《孙村煤矿水文地质类型划分报告》分析孙村煤矿属于水文地质条件复杂矿井，应当在井底车场周围设置防水闸门或在正常排水...
