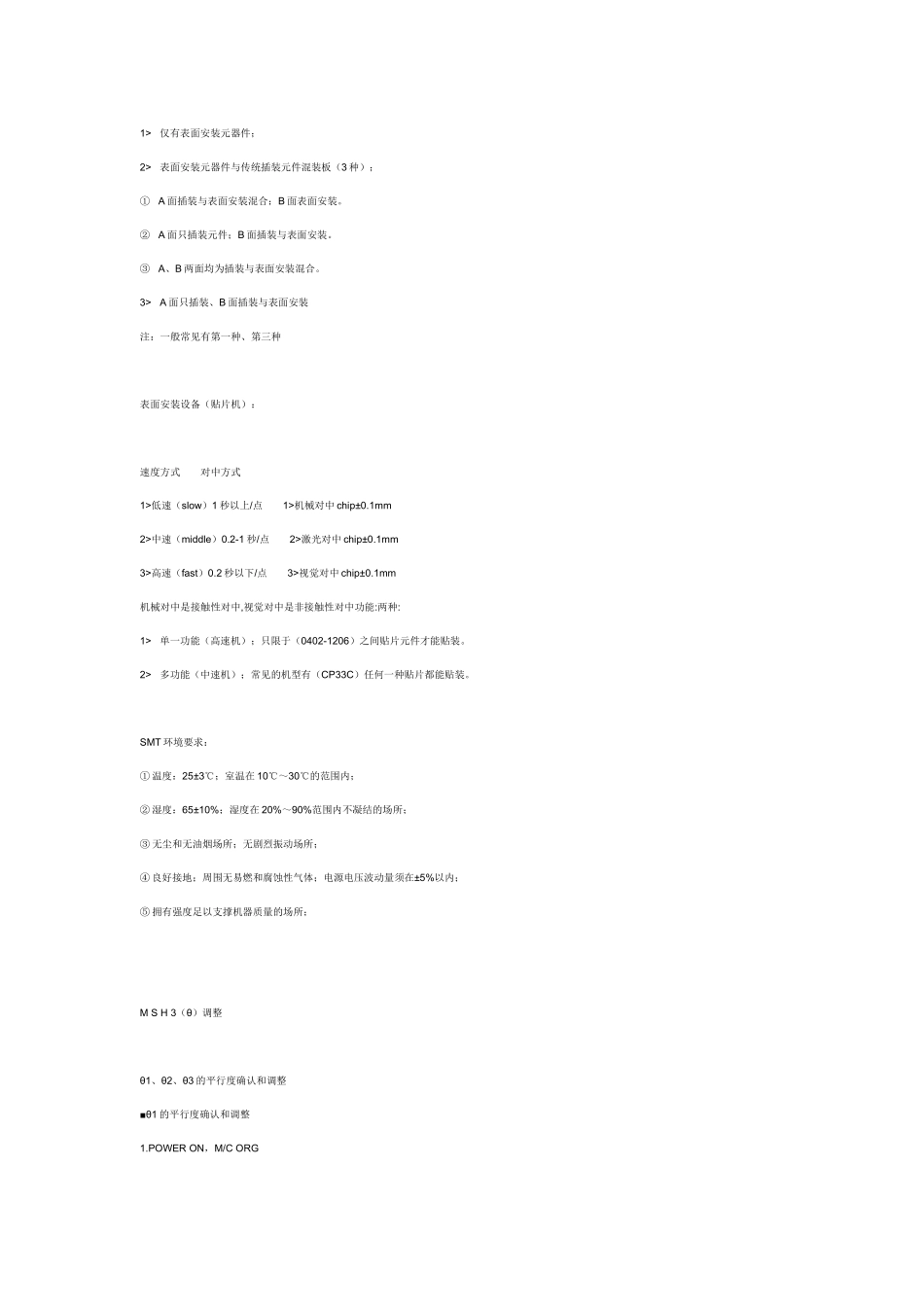

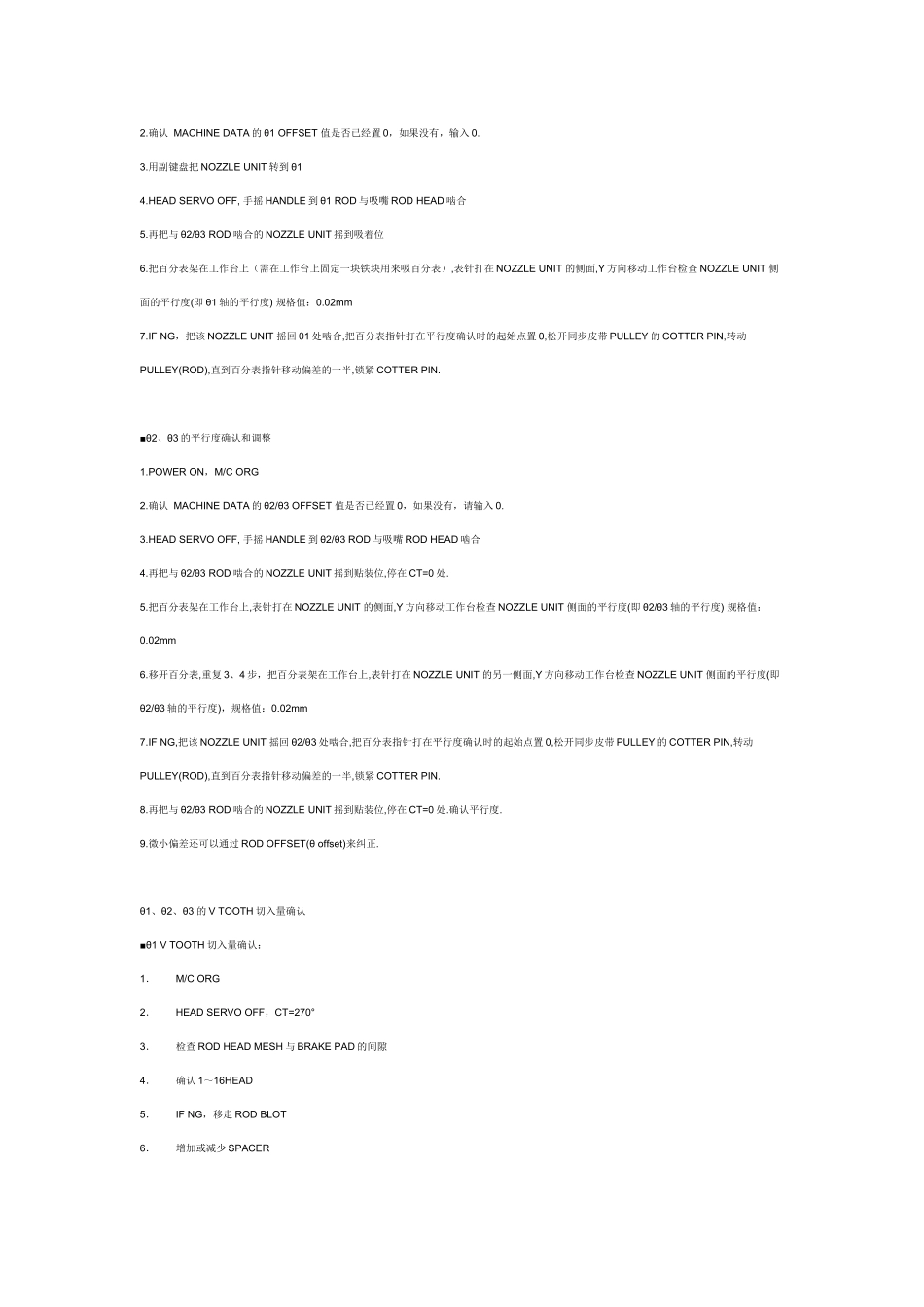

大松SMT维修与维护调试总结........希望对大家有参考之用.SMT维修与维护调试总结前言表面贴装技术(SMT)Surfacemountingtechnology狭义解释:是用手工或安装设备将元件直接安装在印刷线路上或基板的技术.广义解释:SMT包括：SMD、SMC、SMB、PCBSMD：表面安装元器件SMC：表面安装元件SMB：表面安装印刷电路板PCB：普通混装电路板点胶、涂膏、表面安装、安装设备、元器件取放系统、焊接及在线等技术内容的一整套，完整工艺技术的统称。（一）SMT的优点1>元器件贴装密度高，电子元件产品体积少，重量轻；2>可靠性高、抗振能力强；3>高频特性好；4>易于实现自动化生产，提高生产效率；5>可以降低成本；（二）SMT的发展1>在国外七十年代就有SMT的技术，特别是美国、本、西欧等国家，发展尤其迅速，现有80%的电子技术产品是用SMT来完成的。2>SMT的发展重要基础是（SMC、SMD）而SMC、SMD的发展又要依赖SMT的进步与广泛应用。3>SMT的关键技术是贴片技术；4>SMT的核心技术是焊接技术；因为SMT的安装质量、电子产品的可靠性，很大程度上是用焊接技术来保证的。（三）SMT的八大技术问题：管理工程测试材料元器件设备机板图形设计工艺方法表面安装工艺：包括五点：1>元器件安装类型；2>工艺流程；3>焊接工艺；4>PCB的制作工艺；5>安装板的清洁工艺。表面安装类型：1>仅有表面安装元器件；2>表面安装元器件与传统插装元件混装板（3种）；①A面插装与表面安装混合；B面表面安装。②A面只插装元件；B面插装与表面安装。③A、B两面均为插装与表面安装混合。3>A面只插装、B面插装与表面安装注：一般常见有第一种、第三种表面安装设备（贴片机）：速度方式对中方式1>低速（slow）1秒以上/点1>机械对中chip±0.1mm2>中速（middle）0.2-1秒/点2>激光对中chip±0.1mm3>高速（fast）0.2秒以下/点3>视觉对中chip±0.1mm机械对中是接触性对中,视觉对中是非接触性对中功能:两种:1>单一功能（高速机）；只限于（0402-1206）之间贴片元件才能贴装。2>多功能（中速机）；常见的机型有（CP33C）任何一种贴片都能贴装。SMT环境要求：①温度：25±3℃；室温在10℃～30℃的范围内；②湿度：65±10%；湿度在20%～90%范围内不凝结的场所；③无尘和无油烟场所；无剧烈振动场所；④良好接地；周围无易燃和腐蚀性气体；电源电压波动量须在±5%以内；⑤拥有强度足以支撑机器质量的场所；MSH3（θ）调整θ1、θ2、θ3的平行度确认和调整■θ1的平行度确认和调整1.POWERON，M/CORG2.确认MACHINEDATA的θ1OFFSET值是否已经置0，如果没有，输入0.3.用副键盘把NOZZLEUNIT转到θ14.HEADSERVOOFF,手摇HANDLE到θ1ROD与吸嘴RODHEAD啮合5.再把与θ2/θ3ROD啮合的NOZZLEUNIT摇到吸着位6.把百分表架在工作台上（需在工作台上固定一块铁块用来吸百分表）,表针打在NOZZLEUNIT的侧面,Y方向移动工作台检查NOZZLEUNIT侧面的平行度(即θ1轴的平行度)规格值：0.02mm7.IFNG，把该NOZZLEUNIT摇回θ1处啮合,把百分表指针打在平行度确认时的起始点置0,松开同步皮带PULLEY的COTTERPIN,转动PULLEY(ROD),直到百分表指针移动偏差的一半,锁紧COTTERPIN.■θ2、θ3的平行度确认和调整1.POWERON，M/CORG2.确认MACHINEDATA的θ2/θ3OFFSET值是否已经置0，如果没有，请输入0.3.HEADSERVOOFF,手摇HANDLE到θ2/θ3ROD与吸嘴RODHEAD啮合4.再把与θ2/θ3ROD啮合的NOZZLEUNIT摇到贴装位,停在CT=0处.5.把百分表架在工作台上,表针打在NOZZLEUNIT的侧面,Y方向移动工作台检查NOZZLEUNIT侧面的平行度(即θ2/θ3轴的平行度)规格值：0.02mm6.移开百分表,重复3、4步，把百分表架在工作台上,表针打在NOZZLEUNIT的另一侧面,Y方向移动工作台检查NOZZLEUNIT侧面的平行度(即θ2/θ3轴的平行度)，规格值：0.02mm7.IFNG,把该NOZZLEUNIT摇回θ2/θ3处啮合,把百分表指针打在平行度确认时的起始点置0,松开同步皮带PULLEY的COTTERPIN,转动PULLEY(ROD),直到百分表指针移动偏差的一半,锁紧COTTERPIN.8.再把与θ2/θ3ROD啮合的NOZZLEUNIT摇到贴装位,停在CT=0处.确认平行度.9.微小偏差还可以通过RODOFFSET(θoffset)来纠正.θ1、θ2、θ3的VTOOTH切入量确认■θ1VTOOTH切入量确认：1．M/CO...
