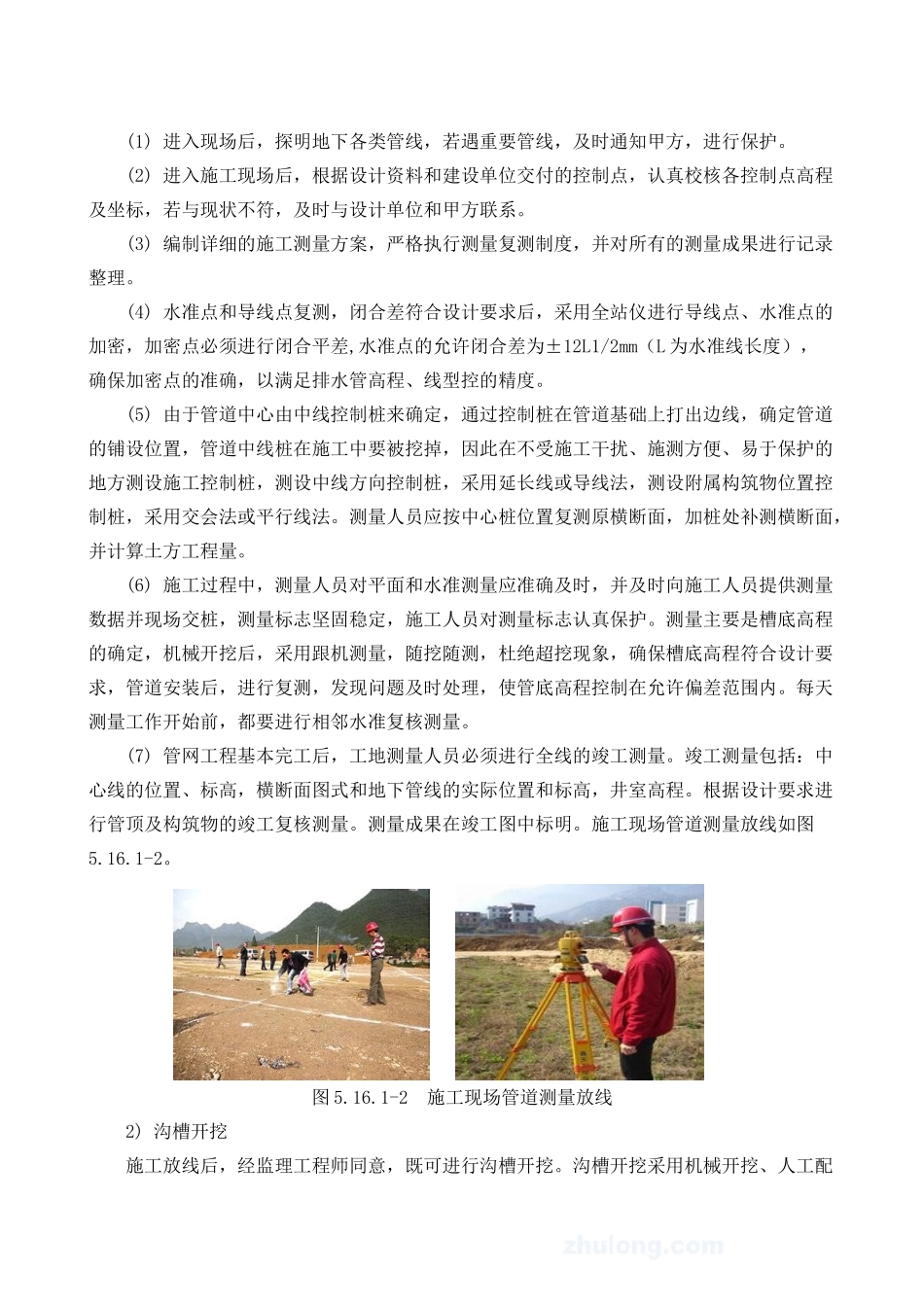

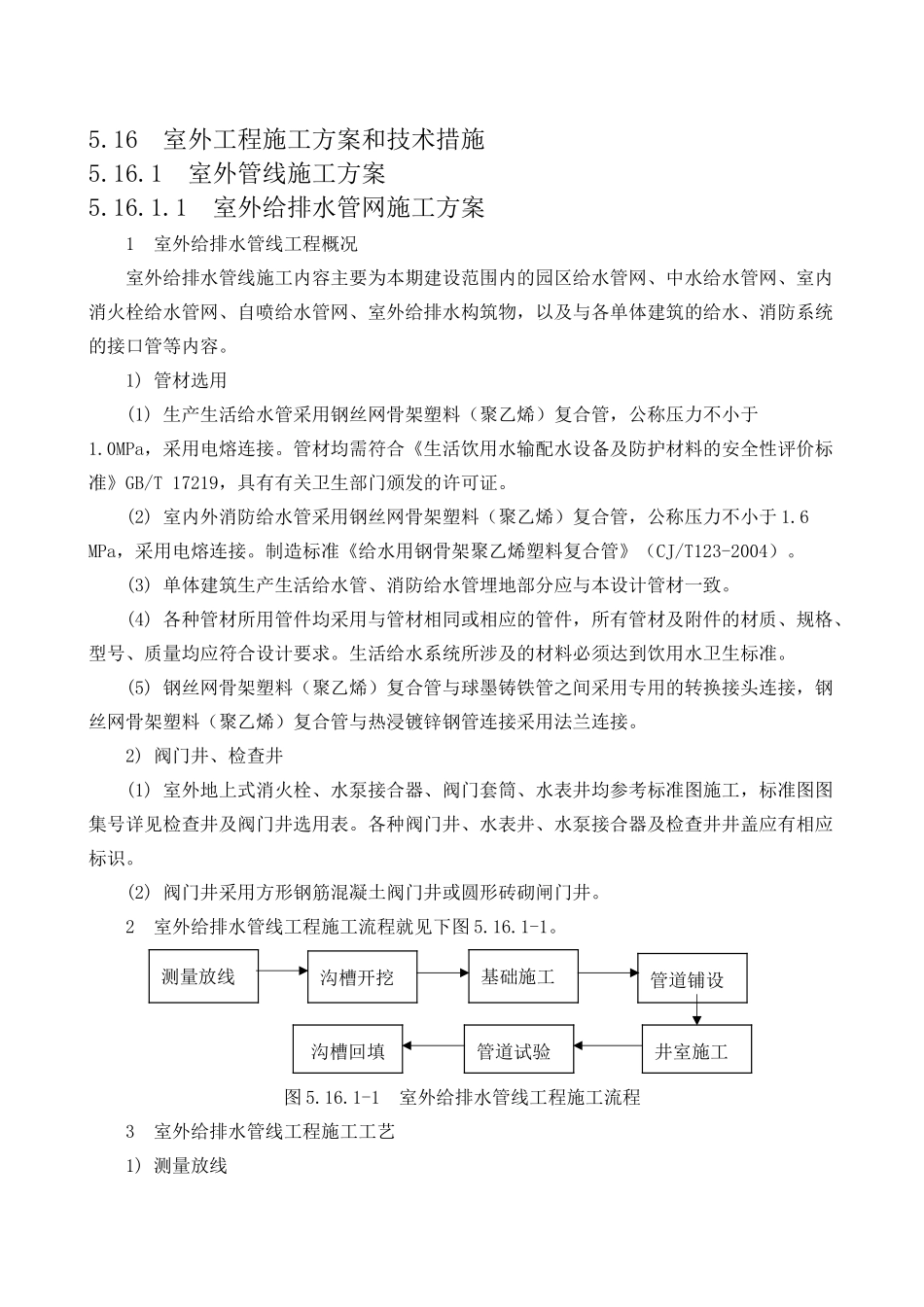

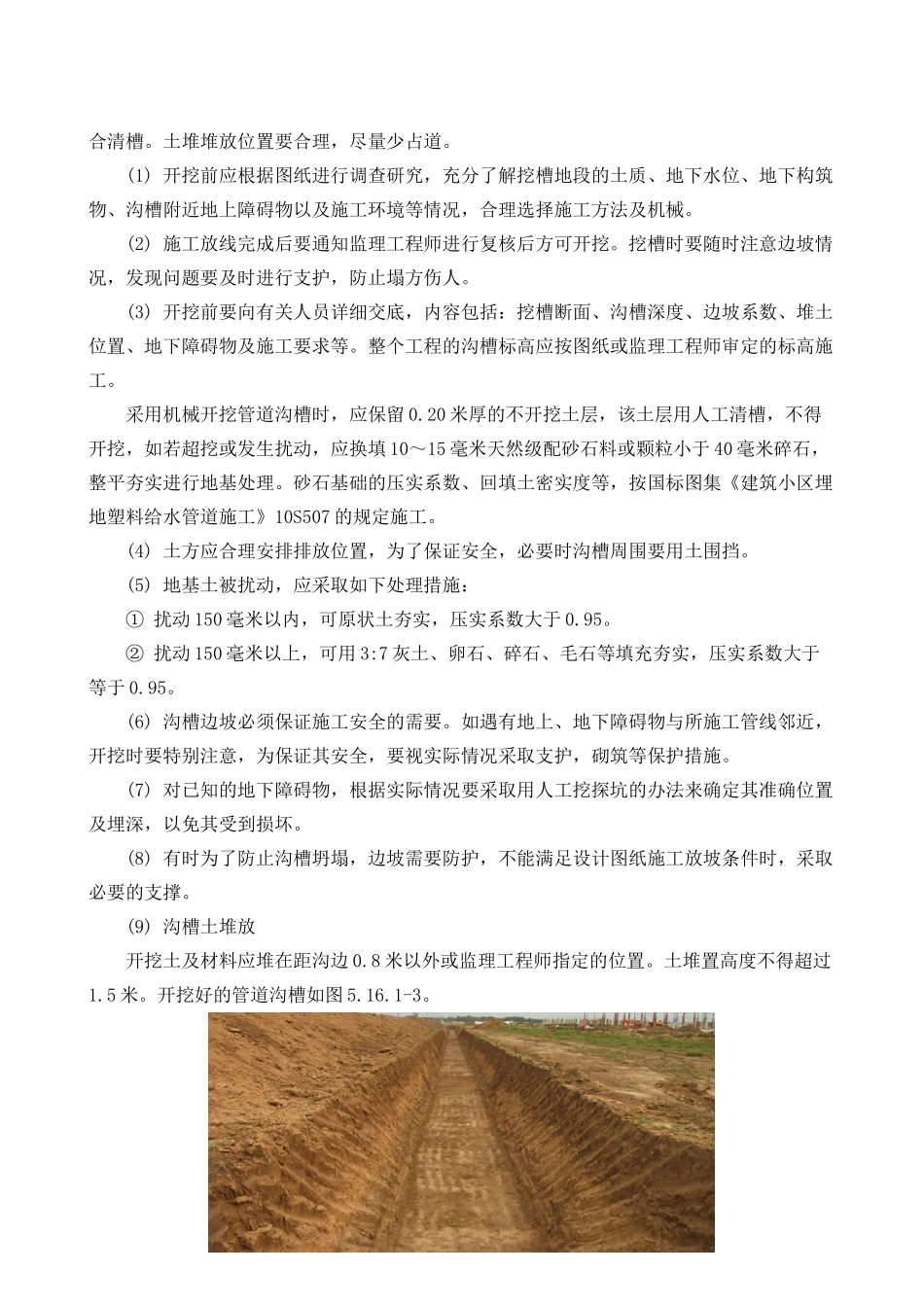

5.16室外工程施工方案和技术措施5.16.1室外管线施工方案5.16.1.1室外给排水管网施工方案1室外给排水管线工程概况室外给排水管线施工内容主要为本期建设范围内的园区给水管网、中水给水管网、室内消火栓给水管网、自喷给水管网、室外给排水构筑物，以及与各单体建筑的给水、消防系统的接口管等内容。1)管材选用(1)生产生活给水管采用钢丝网骨架塑料（聚乙烯）复合管，公称压力不小于1.0MPa，采用电熔连接。管材均需符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219，具有有关卫生部门颁发的许可证。(2)室内外消防给水管采用钢丝网骨架塑料（聚乙烯）复合管，公称压力不小于1.6MPa，采用电熔连接。制造标准《给水用钢骨架聚乙烯塑料复合管》（CJ/T123-2004）。(3)单体建筑生产生活给水管、消防给水管埋地部分应与本设计管材一致。(4)各种管材所用管件均采用与管材相同或相应的管件，所有管材及附件的材质、规格、型号、质量均应符合设计要求。生活给水系统所涉及的材料必须达到饮用水卫生标准。(5)钢丝网骨架塑料（聚乙烯）复合管与球墨铸铁管之间采用专用的转换接头连接，钢丝网骨架塑料（聚乙烯）复合管与热浸镀锌钢管连接采用法兰连接。2)阀门井、检查井(1)室外地上式消火栓、水泵接合器、阀门套筒、水表井均参考标准图施工，标准图图集号详见检查井及阀门井选用表。各种阀门井、水表井、水泵接合器及检查井井盖应有相应标识。(2)阀门井采用方形钢筋混凝土阀门井或圆形砖砌闸门井。2室外给排水管线工程施工流程就见下图5.16.1-1。图5.16.1-1室外给排水管线工程施工流程3室外给排水管线工程施工工艺1)测量放线测量放线沟槽开挖基础施工管道铺设井室施工管道试验沟槽回填(1)进入现场后，探明地下各类管线，若遇重要管线，及时通知甲方，进行保护。(2)进入施工现场后，根据设计资料和建设单位交付的控制点，认真校核各控制点高程及坐标，若与现状不符，及时与设计单位和甲方联系。(3)编制详细的施工测量方案，严格执行测量复测制度，并对所有的测量成果进行记录整理。(4)水准点和导线点复测，闭合差符合设计要求后，采用全站仪进行导线点、水准点的加密，加密点必须进行闭合平差,水准点的允许闭合差为±12L1/2mm（L为水准线长度），确保加密点的准确，以满足排水管高程、线型控的精度。(5)由于管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置，管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。测量人员应按中心桩位置复测原横断面，加桩处补测横断面，并计算土方工程量。(6)施工过程中，测量人员对平面和水准测量应准确及时，并及时向施工人员提供测量数据并现场交桩，测量标志坚固稳定，施工人员对测量标志认真保护。测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行相邻水准复核测量。(7)管网工程基本完工后，工地测量人员必须进行全线的竣工测量。竣工测量包括：中心线的位置、标高，横断面图式和地下管线的实际位置和标高，井室高程。根据设计要求进行管顶及构筑物的竣工复核测量。测量成果在竣工图中标明。施工现场管道测量放线如图5.16.1-2。图5.16.1-2施工现场管道测量放线2)沟槽开挖施工放线后，经监理工程师同意，既可进行沟槽开挖。沟槽开挖采用机械开挖、人工配合清槽。土堆堆放位置要合理，尽量少占道。(1)开挖前应根据图纸进行调查研究，充分了解挖槽地段的土质、地下水位、地下构筑物、沟槽附近地上障碍物以及施工环境等情况，合理选择施工方法及机械。(2)施工放线完成后要通知监理工程师进行复核后方可开挖。挖槽时要随时注意边坡情况，发现问题要及时进行支护，防止塌方伤人。(3)开挖前要向有关人员详细交底，内容包括：挖槽断面、沟槽深度、边坡系数、堆土位置、地下障碍物及施工要求等。整个工程的沟槽...
