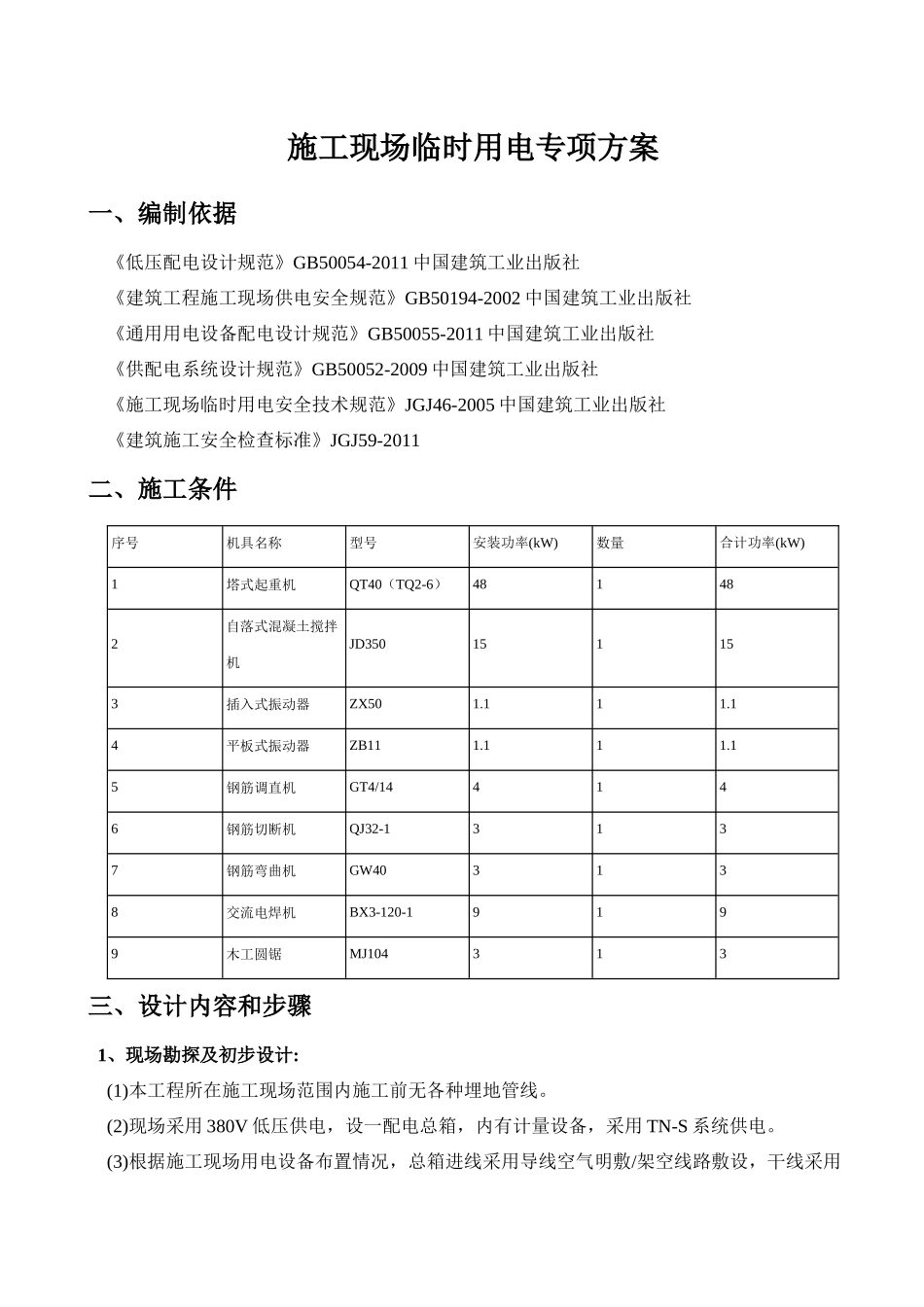

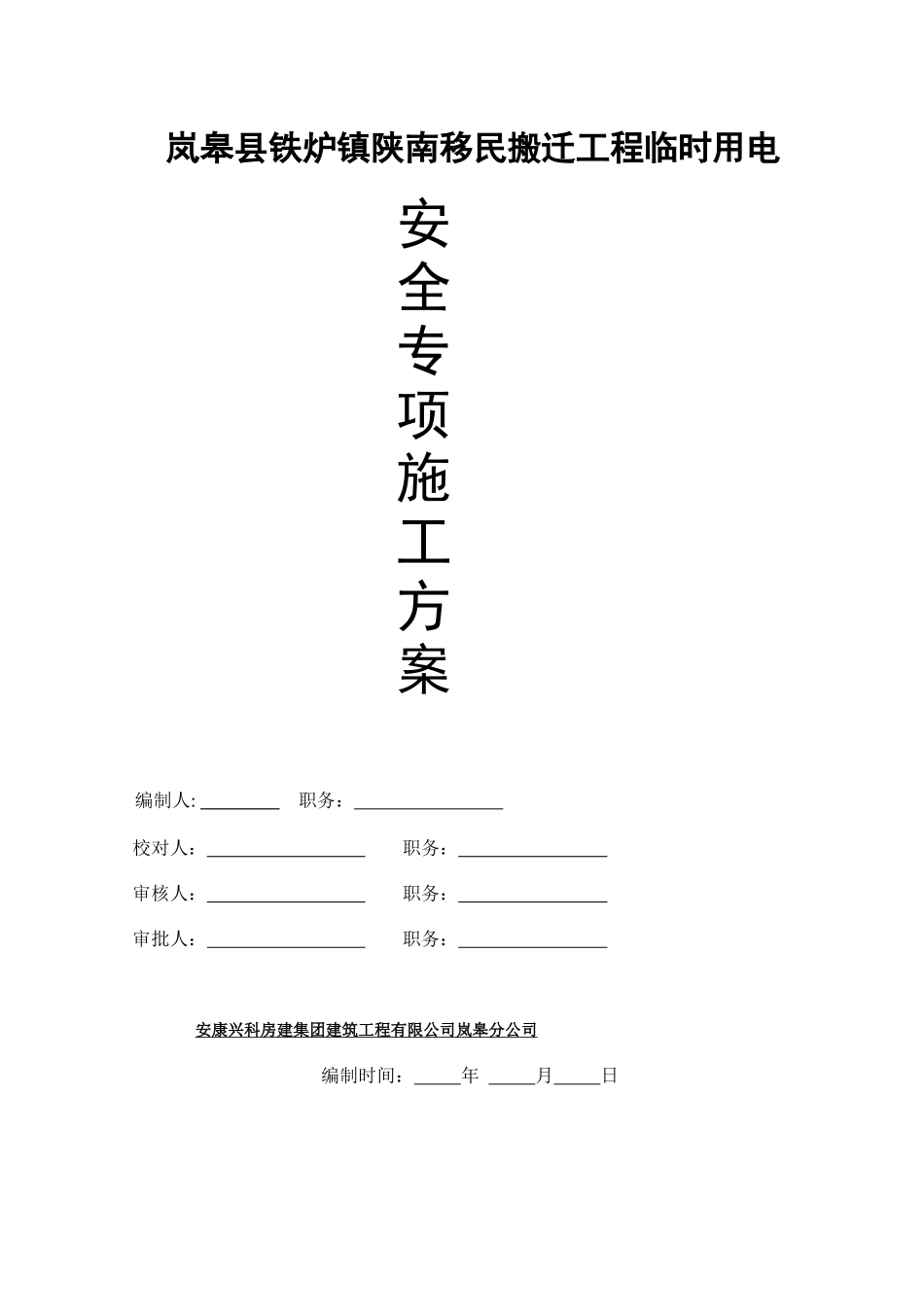

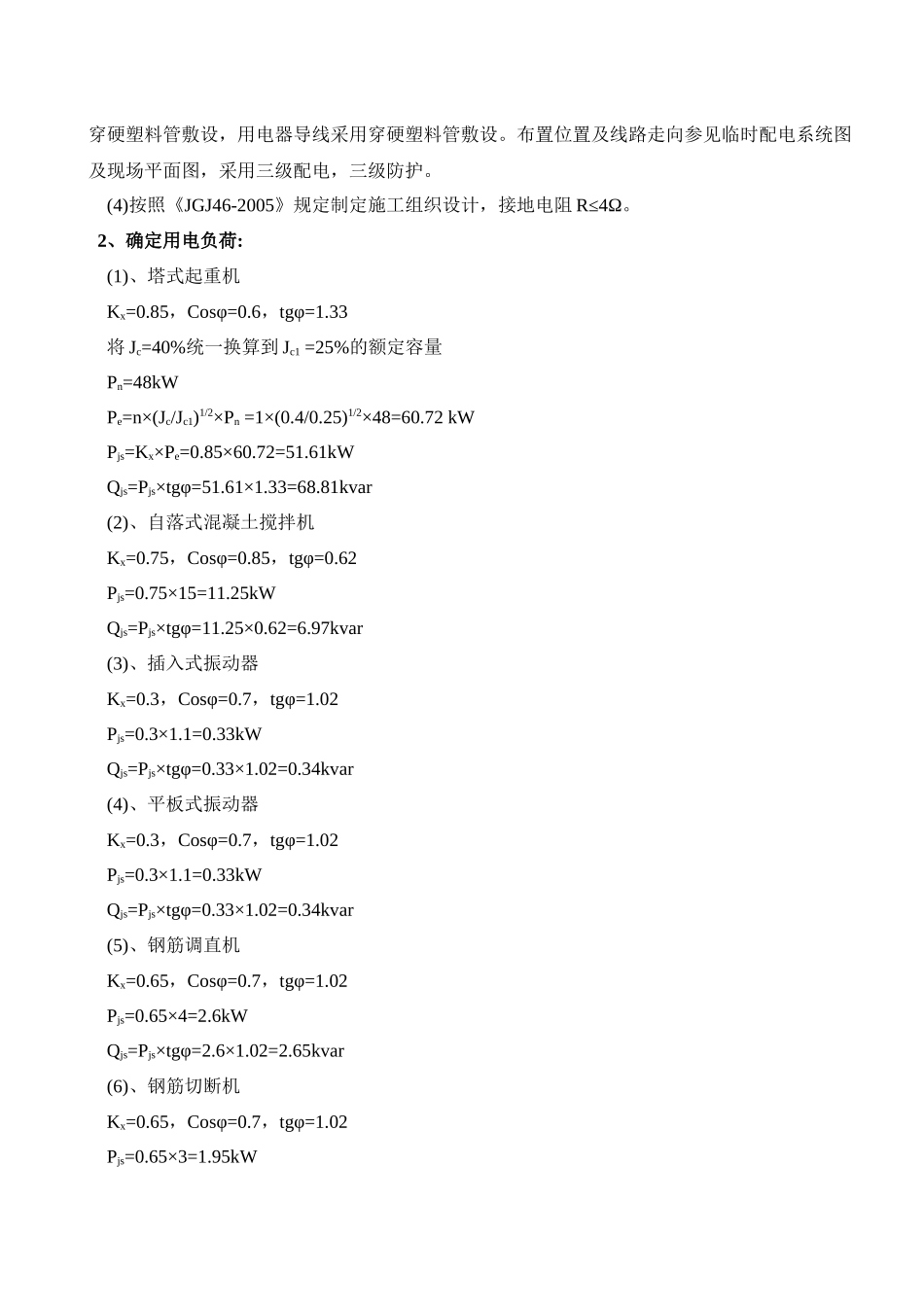

岚皋县铁炉镇陕南移民搬迁工程临时用电编制人:职务：校对人：职务：审核人：职务：审批人：职务：安康兴科房建集团建筑工程有限公司岚皋分公司编制时间：年月日安全专项施工方案施工现场临时用电专项方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2002中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT40（TQ2-6）481482自落式混凝土搅拌机JD350151153插入式振动器ZX501.111.14平板式振动器ZB111.111.15钢筋调直机GT4/144146钢筋切断机QJ32-13137钢筋弯曲机GW403138交流电焊机BX3-120-19199木工圆锯MJ104313三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=48kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×48=60.72kWPjs=Kx×Pe=0.85×60.72=51.61kWQjs=Pjs×tgφ=51.61×1.33=68.81kvar(2)、自落式混凝土搅拌机Kx=0.75，Cosφ=0.85，tgφ=0.62Pjs=0.75×15=11.25kWQjs=Pjs×tgφ=11.25×0.62=6.97kvar(3)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.02=0.34kvar(4)、平板式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.02=0.34kvar(5)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.02=2.65kvar(6)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(7)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(8)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×3.6=2.55kWPjs=Kx×Pe=0.5×2.55=1.27kWQjs=Pjs×tgφ=1.27×2.29=2.92kvar(9)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.33=2.6kvar(10)总的计算负荷计算，总箱同期系数取Kx=0.95总的有功功率Pjs=Kx×ΣPjs=0.95×(51.61+11.25+0.33+0.33+2.6+1.95+1.95+1.27+1.95)=69.58kW总的无功功率Qjs=Kx×ΣQjs=0.95×(68.81+6.97+0.34+0.34+2.65+1.99+1.99+2.92+2.6)=84.18kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(69.582+84.182)1/2=109.21kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=109.21/(1.732×0.38)=165.94A3、塔吊干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.6，tgφ=1.33Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×60.72/(1.732×0.38×0.6)=153.75Aii)选择导线选择BX-3×70+2×35，穿硬塑料管时其安全载流量为175A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3。(2)、塔吊动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择i)计算电流塔式起...
