基于电力载波和物联网技术的建筑能耗测试系统VIP免费

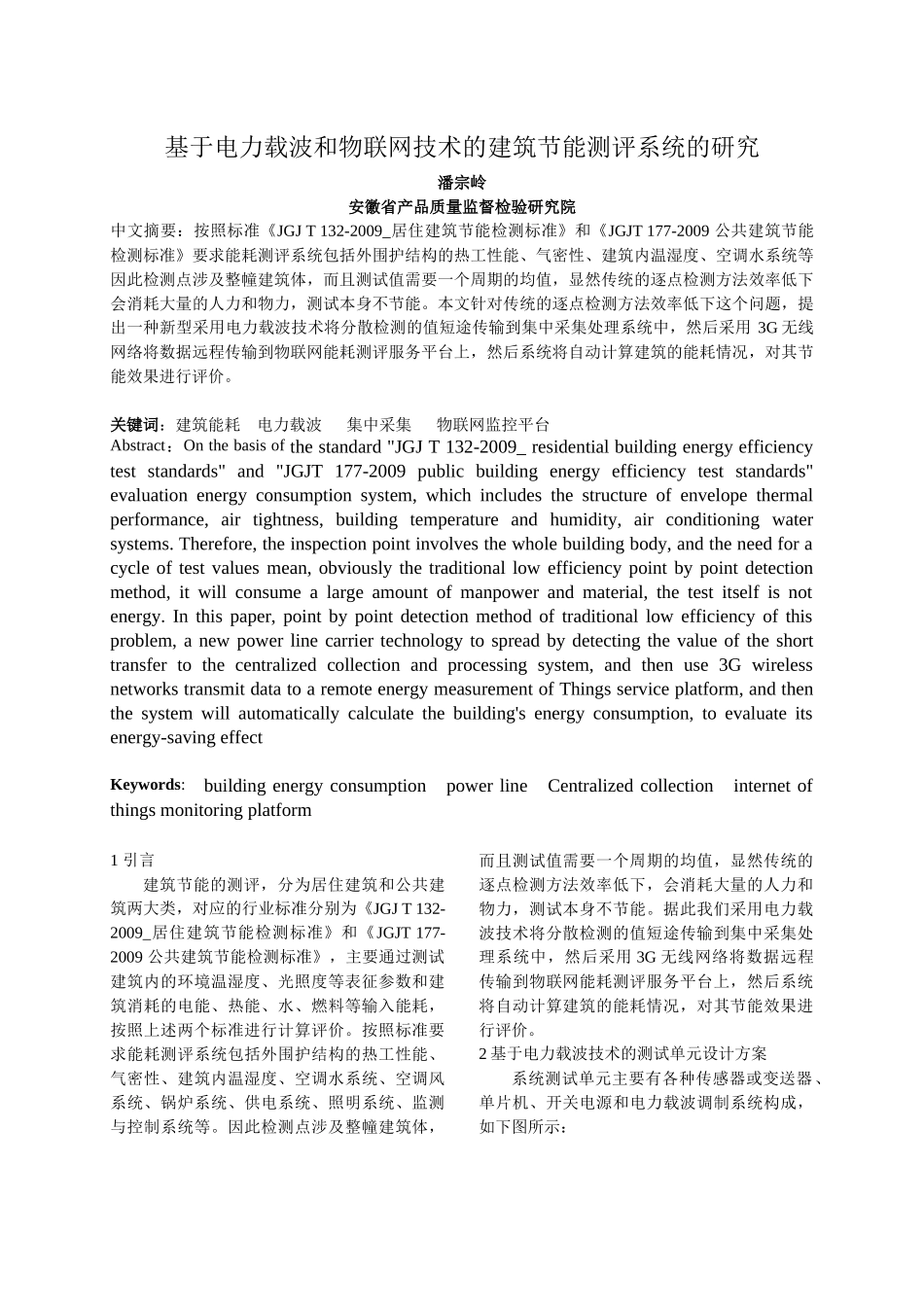

基于电力载波和物联网技术的建筑能耗测试系统_第1页

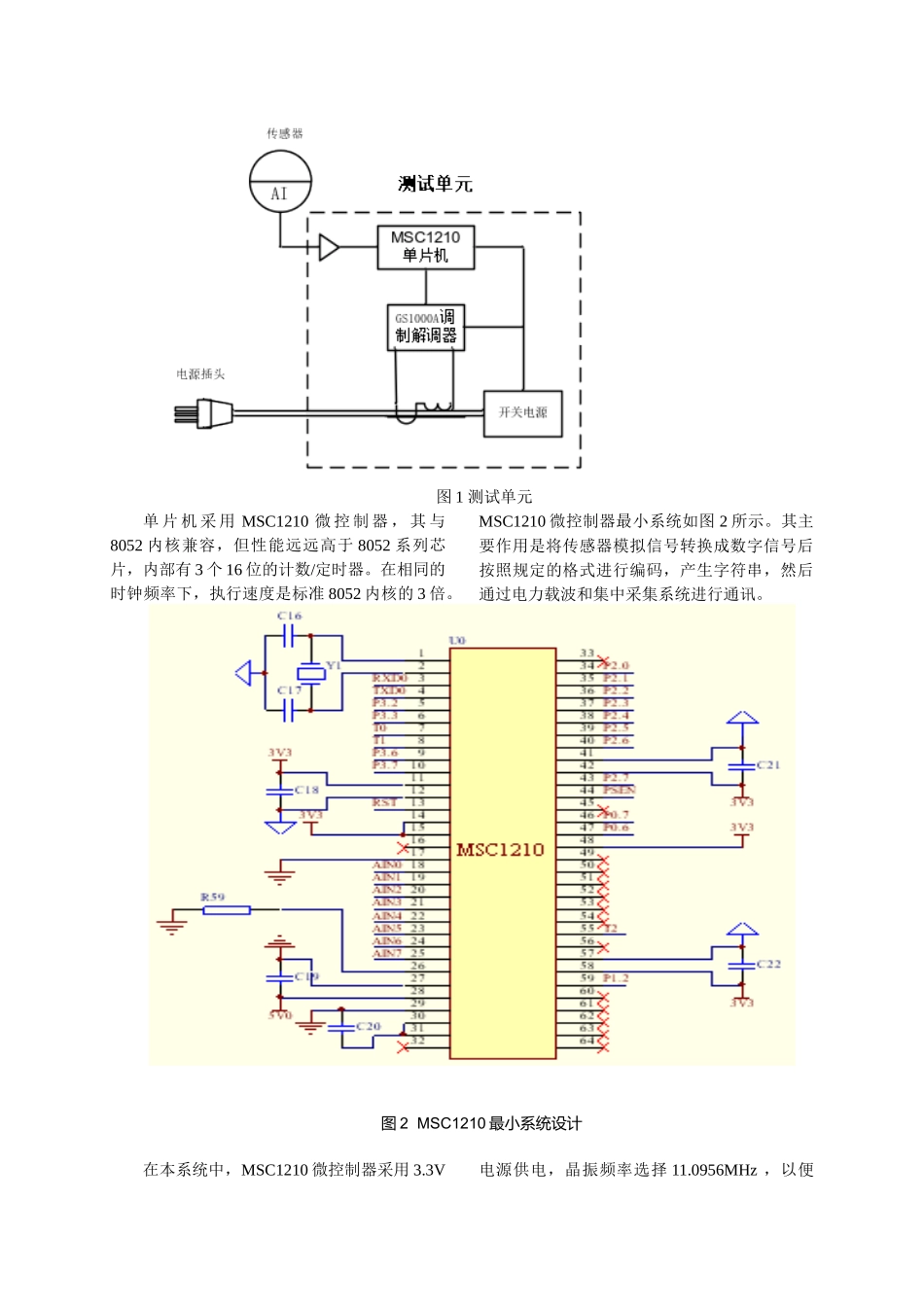

基于电力载波和物联网技术的建筑能耗测试系统_第2页

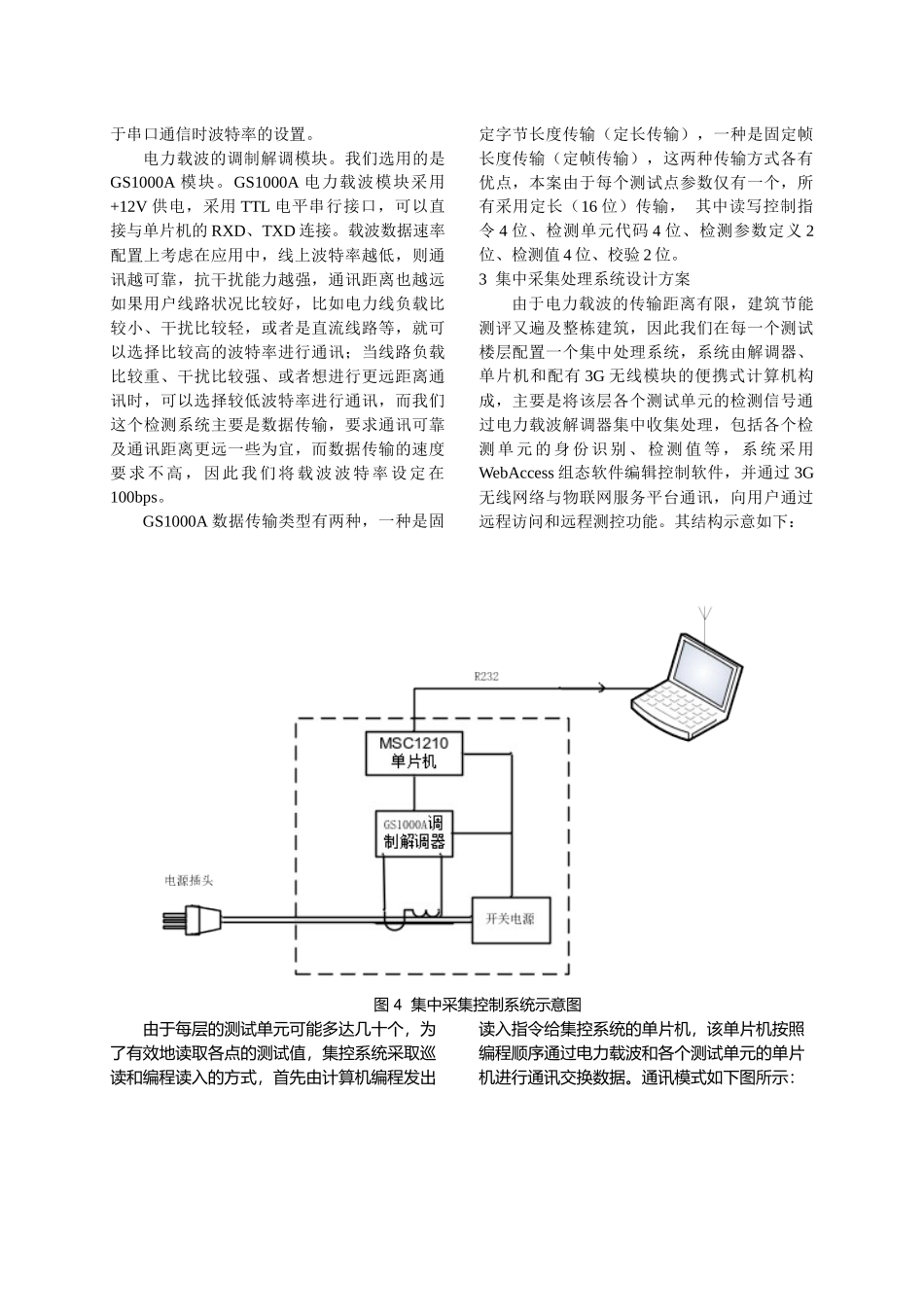

基于电力载波和物联网技术的建筑能耗测试系统_第3页
基于电力载波和物联网技术的建筑节能测评系统的研究潘宗岭安徽省产品质量监督检验研究院中文摘要:按照标准《JGJT132-2009_居住建筑节能检测标准》和《JGJT177-2009公共建筑节能检测标准》要求能耗测评系统包括外围护结构的热工性能、气密性、建筑内温湿度、空调水系统等因此检测点涉及整幢建筑体,而且测试值需要一个周期的均值,显然传统的逐点检测方法效率低下会消耗大量的人力和物力,测试本身不节能。本文针对传统的逐点检测方法效率低下这个问题,提出一种新型采用电力载波技术将分散检测的值短途传输到集中采集处理系统中,然后采用3G无线网络将数据远程传输到物联网能耗测评服务平台上,然后系统将自动计算建筑的能耗情况,对其节能效果进行评价。关键词:建筑能耗电力载波集中采集物联网监控平台Abstract:Onthebasisofthestandard"JGJT132-2009_residentialbuildingenergyefficiencyteststandards"and"JGJT177-2009publicbuildingenergyefficiencyteststandards"evaluationenergyconsumptionsystem,whichincludesthestructureofenvelopethermalperformance,airtightness,buildingtemperatureandhumidity,airconditioningwatersystems.Therefore,theinspectionpointinvolvesthewholebuildingbody,andtheneedforacycleoftestvaluesmean,obviouslythetraditionallowefficiencypointbypointdetectionmethod,itwillconsumealargeamountofmanpowerandmaterial,thetestitselfisnotenergy.Inthispaper,pointbypointdetectionmethodoftraditionallowefficiencyofthisproblem,anewpowerlinecarriertechnologytospreadbydetectingthevalueoftheshorttransfertothecentralizedcollectionandprocessingsystem,andthenuse3GwirelessnetworkstransmitdatatoaremoteenergymeasurementofThingsserviceplatform,andthenthesystemwillautomaticallycalculatethebuilding'senergyconsumption,toevaluateitsenergy-savingeffectKeywords:buildingenergyconsumptionpowerlineCentralizedcollectioninternetofthingsmonitoringplatform1引言建筑节能的测评,分为居住建筑和公共建筑两大类,对应的行业标准分别为《JGJT132-2009_居住建筑节能检测标准》和《JGJT177-2009公共建筑节能检测标准》,主要通过测试建筑内的环境温湿度、光照度等表征参数和建筑消耗的电能、热能、水、燃料等输入能耗,按照上述两个标准进行计算评价。按照标准要求能耗测评系统包括外围护结构的热工性能、气密性、建筑内温湿度、空调水系统、空调风系统、锅炉系统、供电系统、照明系统、监测与控制系统等。因此检测点涉及整幢建筑体,而且测试值需要一个周期的均值,显然传统的逐点检测方法效率低下,会消耗大量的人力和物力,测试本身不节能。据此我们采用电力载波技术将分散检测的值短途传输到集中采集处理系统中,然后采用3G无线网络将数据远程传输到物联网能耗测评服务平台上,然后系统将自动计算建筑的能耗情况,对其节能效果进行评价。2基于电力载波技术的测试单元设计方案系统测试单元主要有各种传感器或变送器、单片机、开关电源和电力载波调制系统构成,如下图所示:图1测试单元单片机采用MSC1210微控制器,其与8052内核兼容,但性能远远高于8052系列芯片,内部有3个16位的计数/定时器。在相同的时钟频率下,执行速度是标准8052内核的3倍。MSC1210微控制器最小系统如图2所示。其主要作用是将传感器模拟信号转换成数字信号后按照规定的格式进行编码,产生字符串,然后通过电力载波和集中采集系统进行通讯。图2MSC1210最小系统设计在本系统中,MSC1210微控制器采用3.3V电源供电,晶振频率选择11.0956MHz,以便于串口通信时波特率的设置。电力载波的调制解调模块。我们选用的是GS1000A模块。GS1000A电力载波模块采用+12V供电,采用TTL电平串行接口,可以直接与单片机的RXD、TXD连接。载波数据速率配置上考虑在应用中,线上波特率越低,则通讯越可靠,抗干扰能力越强,通讯距离也越远如果用户线路状况比较好,比如电力线负载比较小、干扰比较轻,或者是直流线路等,就可以选择比较高的波特率进行通讯;当线路负载比...
