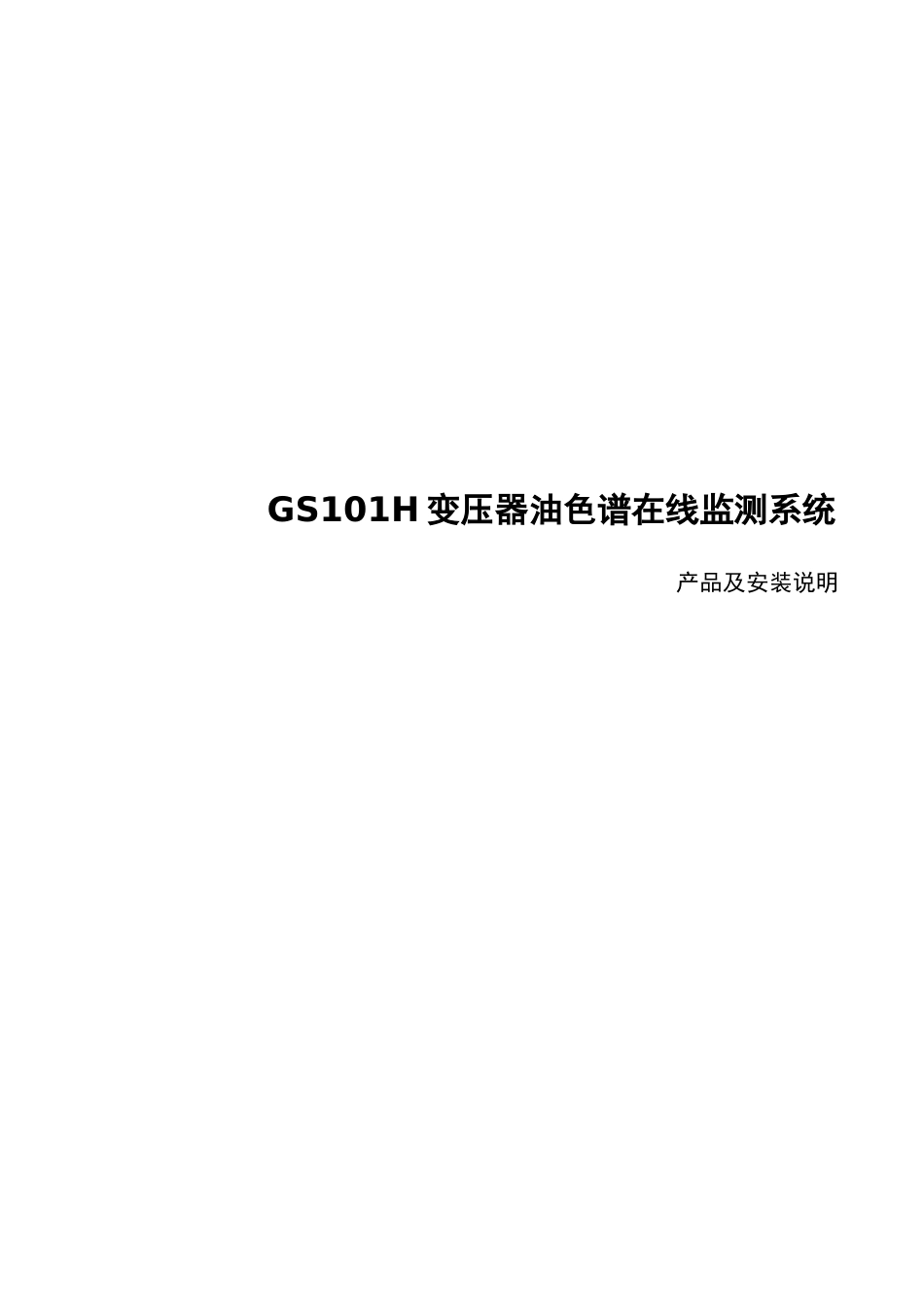

变压器油色谱在线监测系统(产品及安装说明)VIP免费

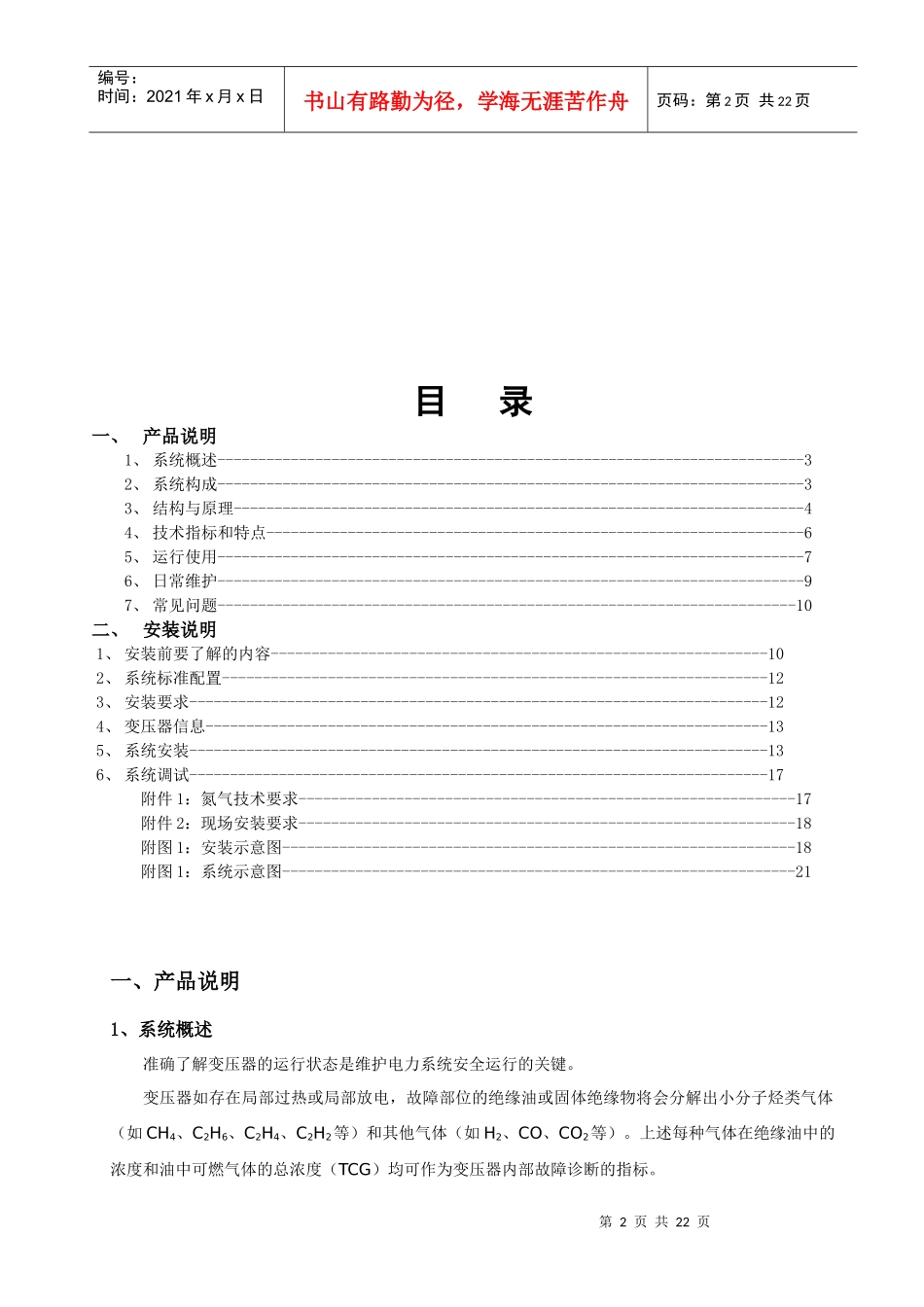

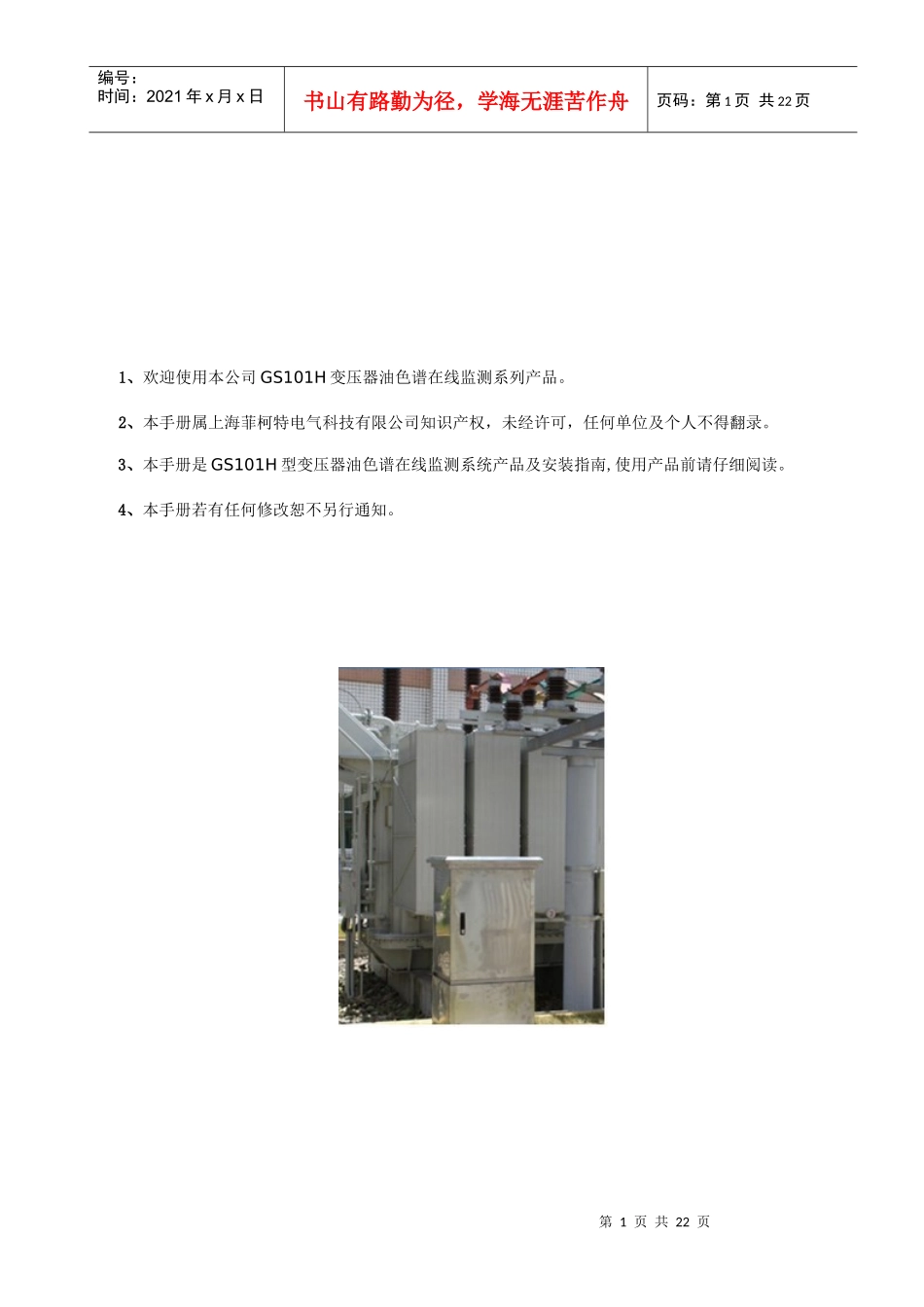

GS101H变压器油色谱在线监测系统产品及安装说明第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。4、本手册若有任何修改恕不另行通知。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录一、产品说明1、系统概述------------------------------------------------------------------------32、系统构成------------------------------------------------------------------------33、结构与原理----------------------------------------------------------------------44、技术指标和特点------------------------------------------------------------------65、运行使用------------------------------------------------------------------------76、日常维护------------------------------------------------------------------------97、常见问题-----------------------------------------------------------------------10二、安装说明1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17附件2：现场安装要求-------------------------------------------------------------18附图1：安装示意图---------------------------------------------------------------18附图1：系统示意图---------------------------------------------------------------21一、产品说明1、系统概述准确了解变压器的运行状态是维护电力系统安全运行的关键。变压器如存在局部过热或局部放电，故障部位的绝缘油或固体绝缘物将会分解出小分子烃类气体（如CH4、C2H6、C2H4、C2H2等）和其他气体（如H2、CO、CO2等）。上述每种气体在绝缘油中的浓度和油中可燃气体的总浓度（TCG）均可作为变压器内部故障诊断的指标。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页GS101H变压器油色谱在线监测系统是上海菲柯特电气科技有限公司严格以国际电工委员会（IEC）标准及中国电力行业变压器油监测国家标准（GB）为试验研发依据，引进国外先进检测技术和高精度检测元器件，并吸收国内外变压器油色谱在线监测系统的现场运行经验，研究开发的新一代变压器油色谱在线监测产品。GS101H变压器油色谱在线监测系统采用真空与超声波相结合的的油气脱气技术，使用当今国际最新高效复合色谱柱及高精度传感器，可对氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)或二氧化碳(CO2)七种故障特性气体做出准确分析，并能辅助实现油中微水的在线分析。使用GS101H变压器油色谱在线监测系统，能及时捕捉到变压器故障信息，科学指导设备运行检修。2、系统构成：GS101H型变压器油色谱在线监测系统主要由油气分离器、冷阱、载气调节与控制系统、空气清洁与干燥系统、温度控制系统、油中特性故障气体色谱检测单元、故障诊断与数据管理软件（由工控机及操作系统构成）、通讯网络及数据远程控制与访问软件构成。系统工艺流程图：3、结构与原理：BSP-2系统数据采集器采用广谱型气相色谱分析基本原理实现变压器油中溶解气体的在线监测。变压器油经油气分离器，...
