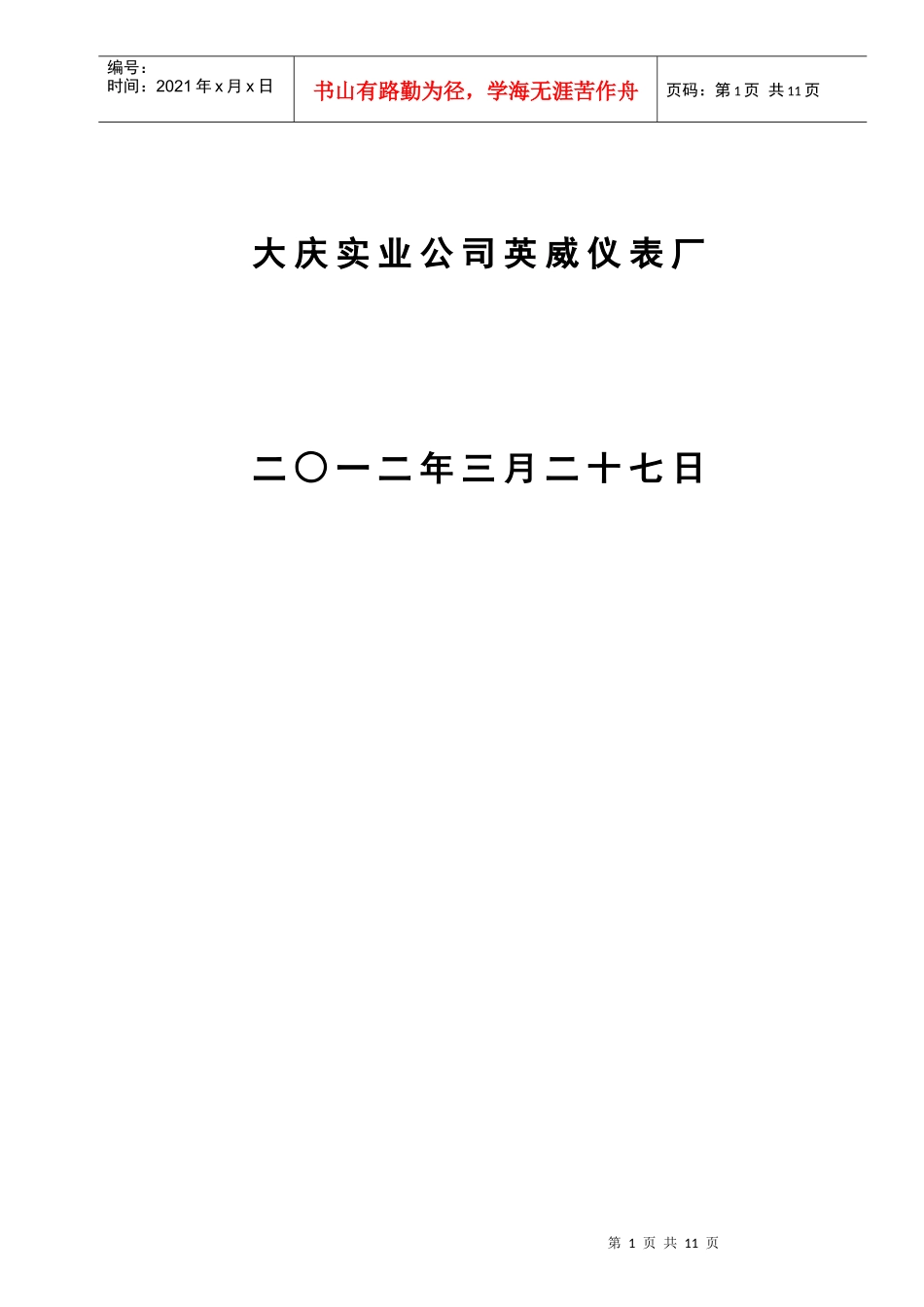

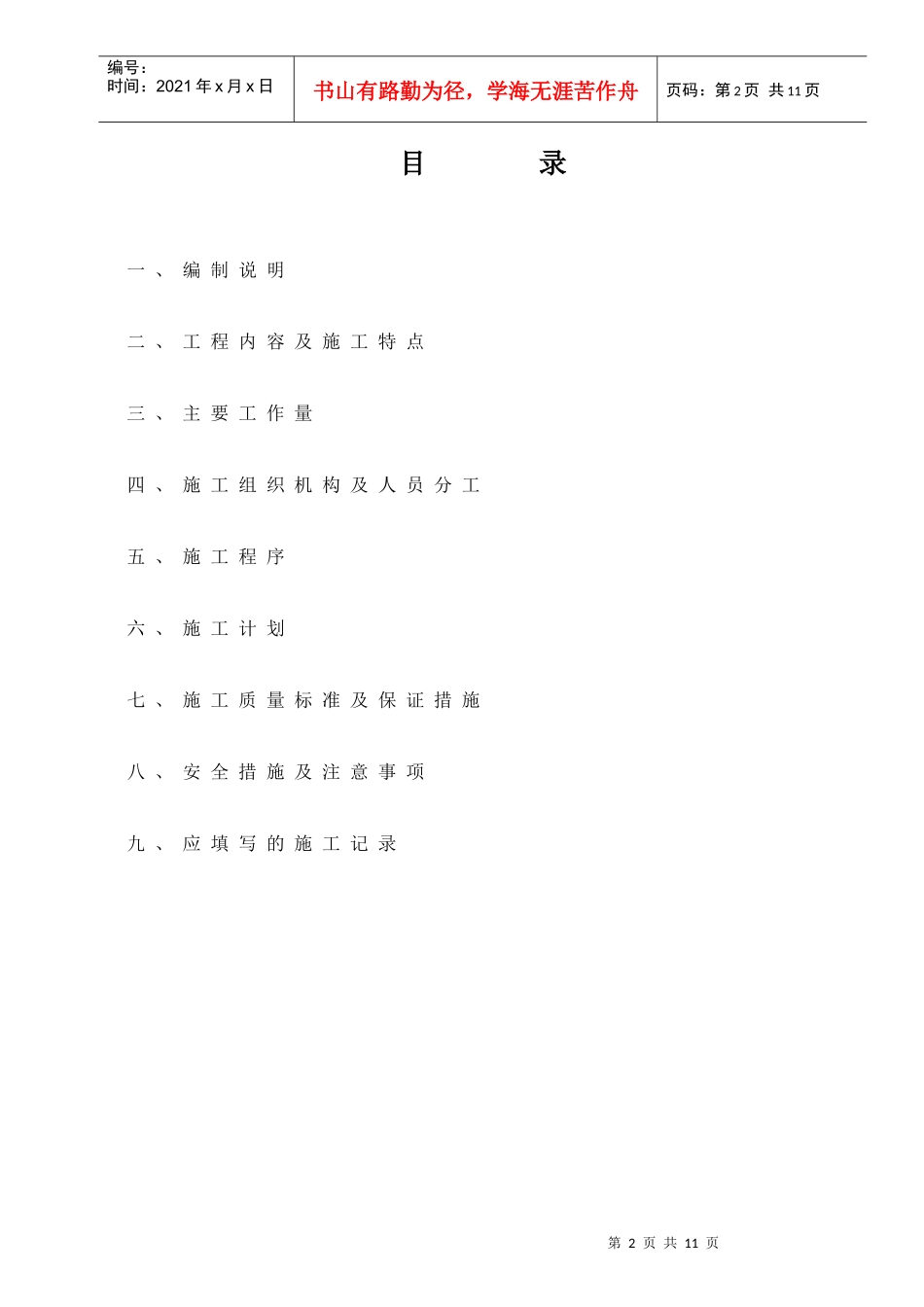

2012年双利公司尾气回收装置检修项目施工方案编制：审核：审批：第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页大庆实业公司英威仪表厂二○一二年三月二十七日第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页目录一、编制说明二、工程内容及施工特点三、主要工作量四、施工组织机构及人员分工五、施工程序六、施工计划七、施工质量标准及保证措施八、安全措施及注意事项九、应填写的施工记录第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页一、编制说明：（一）编制依据1、双利公司2012年尾气回收装置检修计划。2、本单位的技术力量、施工力量和机具数量。（二）执行标准1、仪器仪表安装、验收、调校按执行《石油化工仪表工程施工技术规程》《工业自动化仪表工程施工及验收规范》<<自动化电气工程施工及验收规范>>(GB50093-2002)及《石油化工电气工程施工技术规程》SH3521-20072、大庆石化公司安全、质量和技术的有关规定。大庆石化公司电气公司安全、质量和技术的有关规定二、工程内容及施工特点双利公司2012年尾气回收装置仪器仪表安装检修，有本单位全称为大庆石化公司新实业公司英威仪器仪表厂，承担该项目维修安装调试。1；支架保护箱制作现场安装，2；操作器.控制器固定与保护。3；V113灌安装液位变送器1台，压力变送器1台，达到远程连锁控制4；信号线铺设500米，保护管铺设270米，线槽盖板拆安100米。5；V113灌压力口延长6.5米制作安装固定，仪表保护箱第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页安装。6；可燃气体报警器安装1套4点铺设信号线7；LB压缩机温度传感器制安1套6；测试调试结束。7；进行现场操作人员培训施工特点：安全措施的落实是首要问题，工期又紧、施工程序复杂、施工难度大，工期和工程质量还必须保证，所以我们必须加大管理力度，在保证安全的前提下，高质量、高标准的按期完成。三、主要工作量1；支架保护箱制作现场安装，2；操作器.控制器固定与保护。3；V113灌安装液位变送器1台，压力变送器1台，达到远程连锁控制4；信号线铺设500米，保护管铺设270米，线槽盖板拆安100米。5；V113灌压力口延长6.5米制作安装固定，仪表保护箱安装。6；可燃气体报警器安装1套4点铺设信号线7；LB压缩机温度传感器制安1套7；工作结束第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页四、施工组织机构及人员分工(一)施工组织机构项目总负责人：王富强项目经理：张洪恩施工质量负责人：张洪恩施工技术员：刘海潮施工安全员：赵慧(二)人员分工1、张洪恩负责工程联络、审核。负责组织编制《施工方案》，审查技术方案等；负责组织技术交底；负责确认现场条件；负责技术方案、技术措施审查。2、刘海潮负责组织人员施工，全面统筹安排施工人员和其它技术力量，和整个工程进度的动态管理。3、张洪恩负责全面质量监督、检查。4、刘海潮负责组织施工用设备、材料按计划进入现场，负责解决工程中所有技术问题。5、赵慧负责按照施工技术交底的要求，根据平面图、消防、保安、防火防爆等规章制度，做好安全工作。负责各施工组动火、用电手续办理。五、施工程序（一）施工前准备针对装置检修工期紧,施工难度大,我们要做好充分准备。包括资料准备；物资准备；施工机具和标准仪器的准备；第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页安全教育；劳动力计划，各种工作票，火票，高空作业票等。1、资料准备资料准备有检修计划、石油化工仪表工程施工技术规程《工业自动化仪表工程施工及验收规范》<<自动化电气工程施工及验收规范>>(GB50093-2002)及《石油化工电气工程施工技术规程》SH3521-20072、物资准备物资准备包括材料和设备。材料：及附件配件。3、施工机具准备（见附表2）施工前要对所有现场施工用具进行检查，发现问题马上修理，必须保证现场能正常使用。根据现场电气配置校验...
