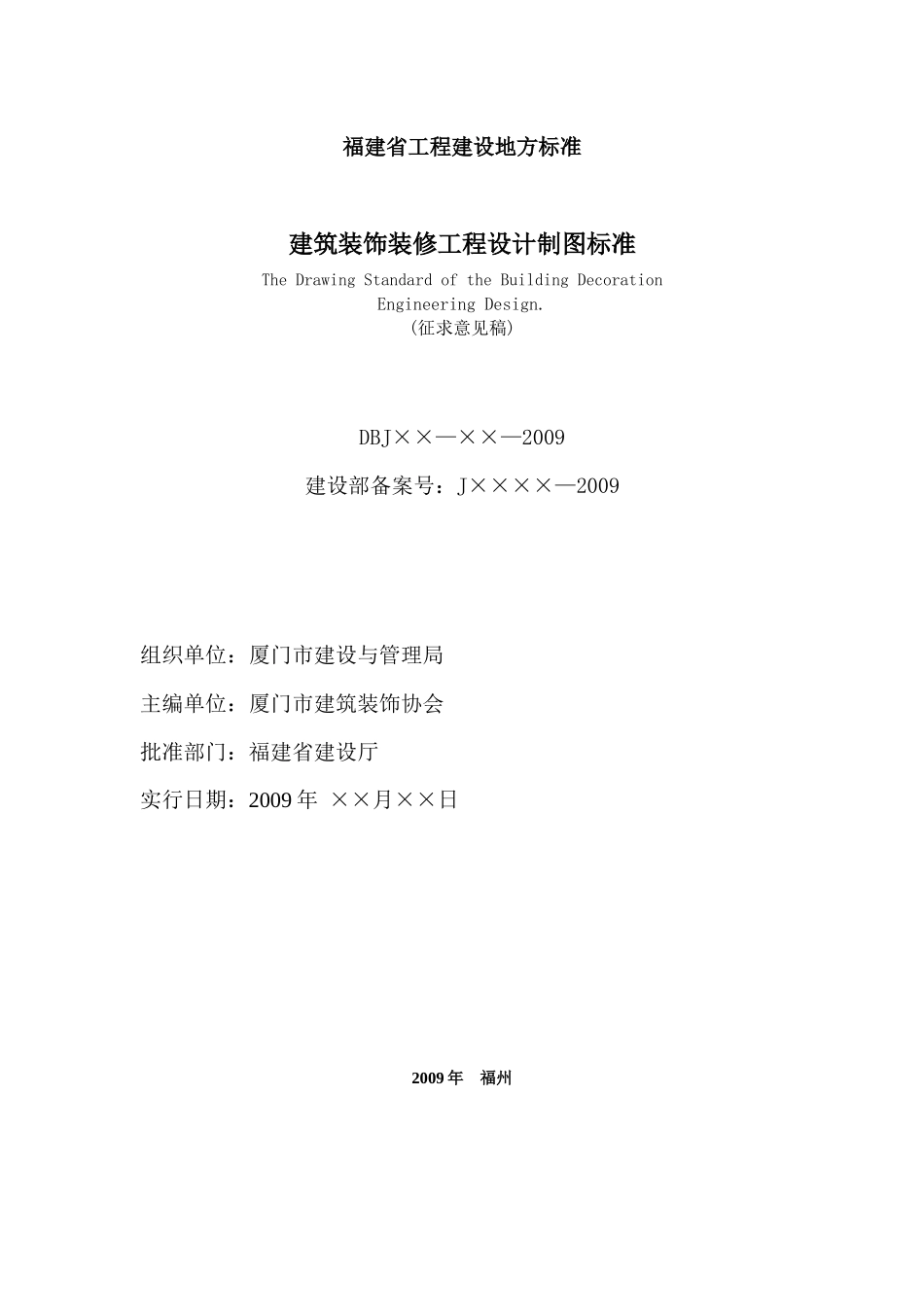

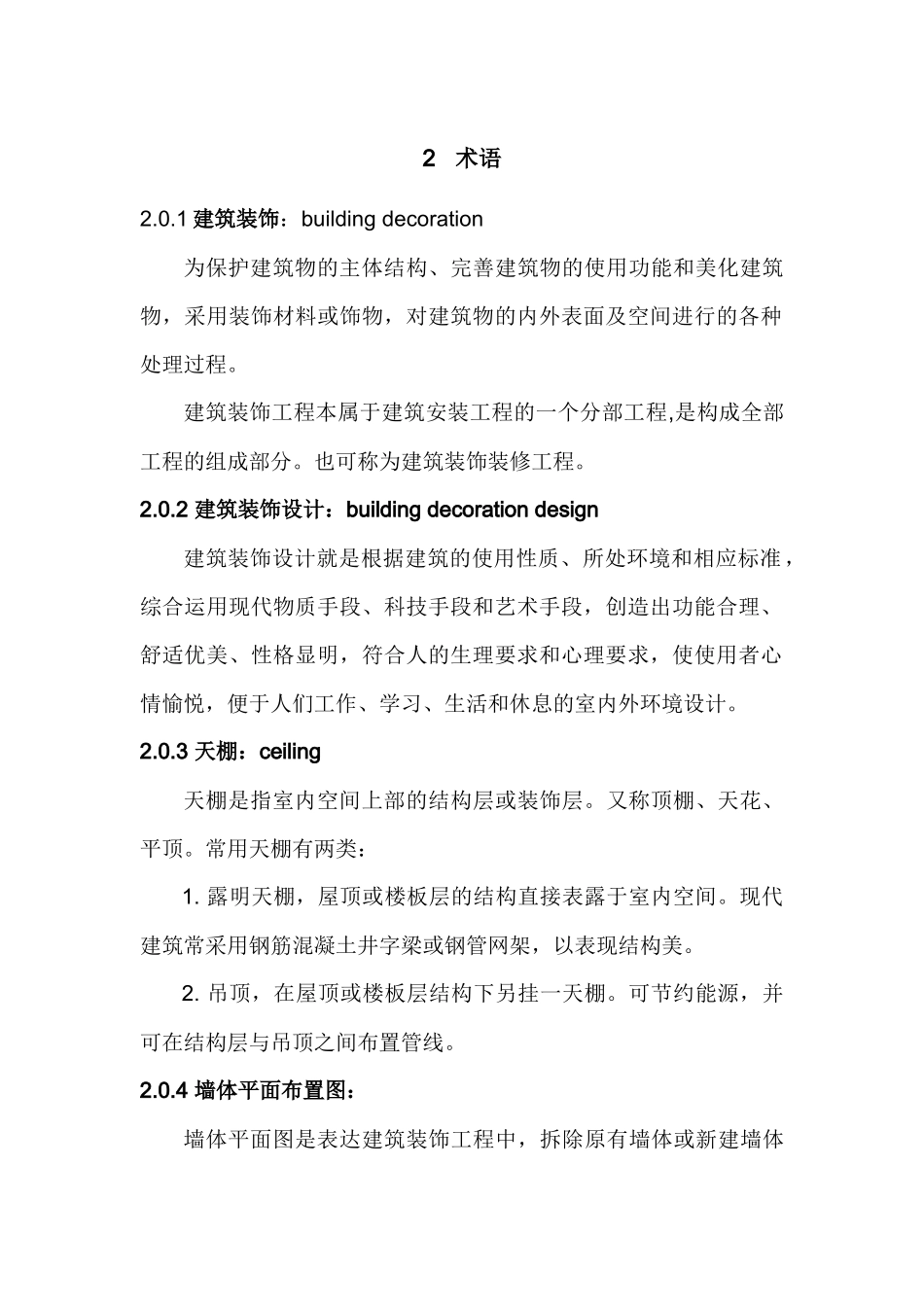

福建省工程建设地方标准建筑装饰装修工程设计制图标准TheDrawingStandardoftheBuildingDecorationEngineeringDesign.(征求意见稿)DBJ××—××—2009建设部备案号：J××××—2009组织单位：厦门市建设与管理局主编单位：厦门市建筑装饰协会批准部门：福建省建设厅实行日期：2009年××月××日2009年福州1总则1.0.1制定标准的目的为了做到建筑装饰工程制图规范统一、清晰简明，保证图面质量，提高制图效率，符合设计、施工、存档等的要求，以适应工程建设与装饰的需要，特制定本标准。1.0.2本标准适用于下列制图方式绘制的图样1．手工制图；2.计算机制图。1.0.3本标准适用于福建省各地区建筑装饰设计的下列工程制图1.新建、改建、扩建装饰工程的各阶段设计图及建筑装饰工程的竣工图；2.通用设计图、标准设计图。1.0.4与其它标准的关系建筑装饰工程设计制图，除应遵守本标准外，还必须符合国家现行《房屋建筑制图统一标准》（GB/T50001-2001）等及国家现行的有关强制性标准、规范的规定。2术语2.0.1建筑装饰：buildingdecoration为保护建筑物的主体结构、完善建筑物的使用功能和美化建筑物，采用装饰材料或饰物，对建筑物的内外表面及空间进行的各种处理过程。建筑装饰工程本属于建筑安装工程的一个分部工程,是构成全部工程的组成部分。也可称为建筑装饰装修工程。2.0.2建筑装饰设计：buildingdecorationdesign建筑装饰设计就是根据建筑的使用性质、所处环境和相应标准，综合运用现代物质手段、科技手段和艺术手段，创造出功能合理、舒适优美、性格显明，符合人的生理要求和心理要求，使使用者心情愉悦，便于人们工作、学习、生活和休息的室内外环境设计。2.0.3天棚：ceiling天棚是指室内空间上部的结构层或装饰层。又称顶棚、天花、平顶。常用天棚有两类：1.露明天棚，屋顶或楼板层的结构直接表露于室内空间。现代建筑常采用钢筋混凝土井字梁或钢管网架，以表现结构美。2.吊顶，在屋顶或楼板层结构下另挂一天棚。可节约能源，并可在结构层与吊顶之间布置管线。2.0.4墙体平面布置图：墙体平面图是表达建筑装饰工程中，拆除原有墙体或新建墙体等墙体变动的材料及尺寸的平面布置图。又称墙体定位图、墙体尺寸图。2.0.5地面铺装图：地面铺装图是表达建筑装饰工程中，地面铺装的材料及尺寸的平面布置图。又称地面装饰图、铺地布置图。3一般规定3.1图纸编排顺序3.1.1建筑装饰工程图纸的编排，一般应为封面、图纸目录、设计说明、建筑装饰设计图。3.1.2建筑装饰工程图纸，应优先按照建筑物楼层顺序进行分区。如建筑物单层面积过大或无法按楼层进行分区时，宜按不同使用功能进行分区。不同的分区，应各自独立编排图纸序号。如一层01、一层02……。每一分区内，应按该区域内的平面图、天棚平面图、立面图、详图的顺序编排图号。如平面01、平面02……天棚01、天棚02……。其中平面图宜包括平面布置图、墙体平面图、地面铺装图、各专业条件图；天棚平面图宜包括天棚平面图、装饰尺寸图、各专业条件图。3.2图纸幅面规格3.2.1图纸幅面及图框尺寸，应符合表3.2.1的规定及图3.3.1-1～图3.3.1-2的格式。表3.2.1幅面及图框尺寸(mm)尺寸代号幅面代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a253.2.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。图3.2.2米制尺度和对中标志3.2.3对图形复杂的CAD工程图一般宜设置图幅分区，其形式见图3.2.3。a)123456123456DCBADCBAb)图3.2.3图幅分区表示3.2.4图纸的短边一般不应加长，长边可加长，但应符合表3.2.4的规定。表3.2.5图纸长边加长尺寸(mm)幅面代号长边尺寸长边加长后尺寸A011891486163517831932208022302378A1841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：有特殊需要的图纸，可采用b×l为841mm×891mm与1189mm×1261mm的幅面1212DCBAFEDCBAFEDCBA432143213.2.5图纸以短边作为垂直边称为横式，以短边作为水平边称...
