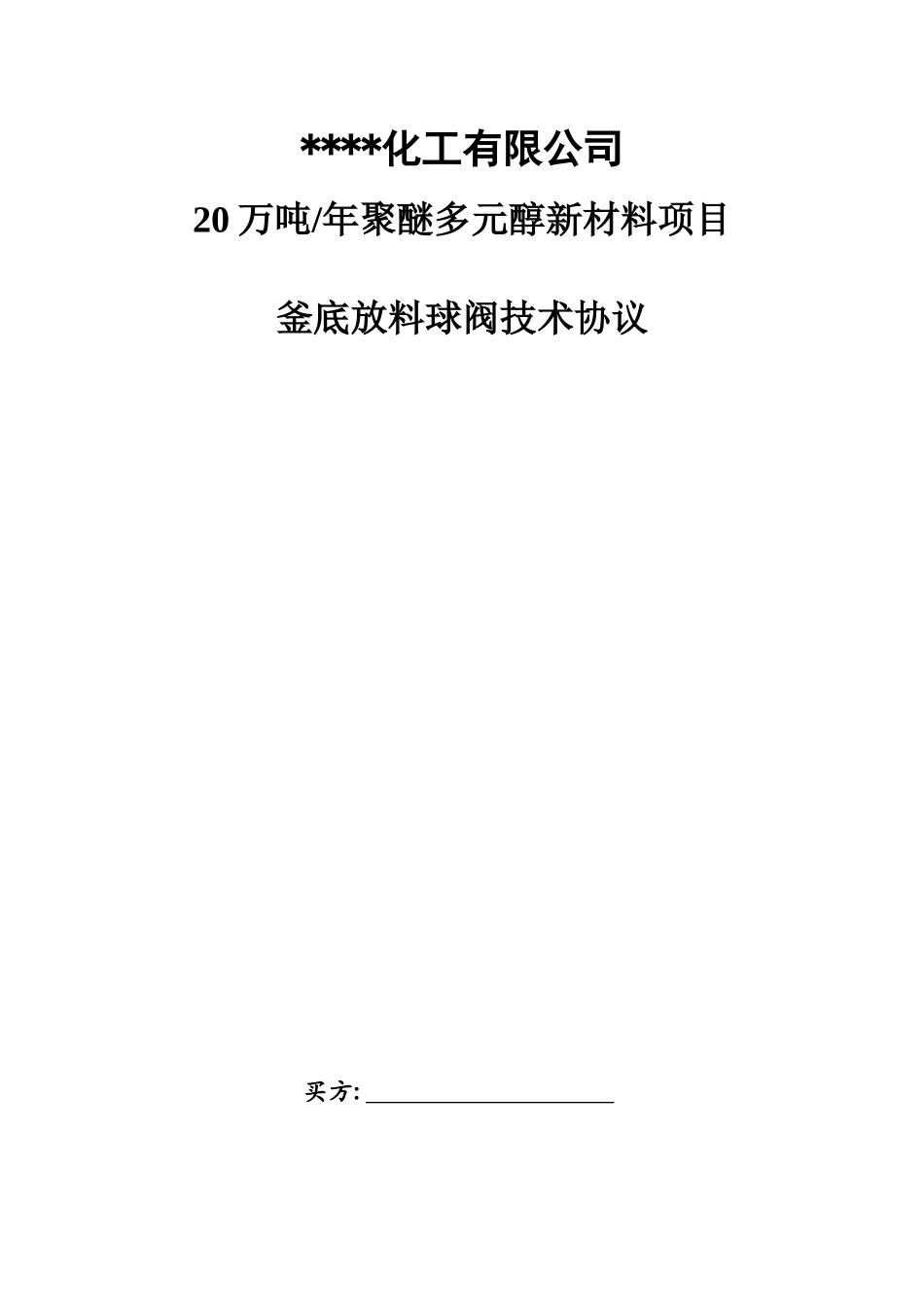

****化工有限公司20万吨/年聚醚多元醇新材料项目釜底放料球阀技术协议买方:卖方:2011-9-14第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一、技术规格、性能和要求：1、名称、规格及数量：序号公称通径公称压力MPa使用温度使用介质阀体材质数量备注1DN200*2504.0≤150℃聚醚1Cr18Ni9Ti51.含配对法兰HG/T20592-2009B2.含垫片PTFE3.含8.8级高强度螺栓4.DN≥100配蜗轮蜗杆5.每只阀门配2套密封圈6.密封面材質≤150℃选择RTFE;≤220℃选择PPL2DN200*2504.0≤220℃聚醚1Cr18Ni9Ti13DN125*1502.5≤150℃聚醚1Cr18Ni9Ti54DN100*1252.5≤150℃聚醚1Cr18Ni9Ti15DN50*652.5≤150℃聚醚1Cr18Ni9Ti16DN40*502.5≤150℃KOH等1Cr18Ni9Ti3合计162、技术要求：2.1阀门的设计、生产和安装应遵守本技术协议、最新有效的国际规范、标准。2.2使用寿命：≥5年。泄漏率满足零泄漏，阀门开关次数>10万次。2.3卖方应提供阀门装配图、压力元件制造许可证（复印件）、产品制造进度网络图以及技术参数偏离表。2.4卖方保证阀门的制造达到数据表的全部技术要求，买方保留全部购买或部分购买的权力。2.5卖方应遵守技术协议中所包含的供货范围说明、相应材质、规格，外购件同时注明制造单位。此说明可同时作为采购材料交付时的验收依据。2.6本技术规格书所列标准规范和工程文件之间发生矛盾时，卖方应在制造前向买方澄清。基本的原则是应遵循较为严格的要求。2.7除非另有规定，设备的设计一律采用国际单位制。二、卖方责任1、卖方所提供的阀门必须满足买方提出的技术要求，并对阀门的性能负全部责任。2、买方不接受未经考验的样品，只有经过实际生产验证的产品才可以被接受。当同类产品在相似的操作条件下，不管在任何地方，至少已经连续地、安全地使用两年以上，而未发生因产品本身原因所造成的事故，便认定该产品为经过实际生产验证的产品.3、卖方所提供的阀门必须是采用全新的、未使用过的材料制造。未经买方的同意，卖方不能擅自更改制造设备的材料。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页4、未经买方同意，中标方不得将其合同转让给第三方生产制造。5、卖方应保证所提供的阀门在装置在投产后至少一年内无非卖方原因而导致质量事故，同时保证阀门的正常使用寿命大于五年。6、卖方的保证也适用于为阀门配套的任何协作单位(联营体)交货部分和服务.7、在质保期内,买方有权要求卖方：无偿修补缺陷、更换。8、卖方所提供的阀门出现由卖方原因引起的质量事故，卖方有责任立即修复并承担由此引起的直接费用。9、卖方应按买方的要求定期递交工作进展情况报告（包括卖方分包厂家的制造情况）。卖方还应向买方递交同材料供应商签订的合同复印件（可不标价格）。10、卖方有责任按本技术协议要求提供给买方所需的所有文件和资料。三、设计、制造、检验及试验要求：阀门的设计、制造、检验及试验应遵循以下最新版本的标准和规范以及相关的工程文件：阀门的检验与试验JB/T3595-93阀门的检验与试验(美国石油学会标准)API598-96阀门的检验与试验JB/T9092-1999通用阀门标志GB12220-89法兰连接金属阀门结构长度GB12221-89阀门铸钢件外观质量要求GB12231-89典型管道设计手册法兰标准DG0506钢制阀门一般要求GB12224－2005通用阀门铜合金铸件技术条件GB12225－89通用阀门灰铸铁件技术条件GB12226－2005通用阀门球墨铸铁件技术条件GB12227－2005通用阀门碳素钢锻件技术条件GB12228－89通用阀门碳素钢铸件技术条件GB12229－2005通用阀门不锈钢铸件技术条件GB12230－2005通用阀门压力试验GB13927-92通用阀门压力试验GB/T13927-92通用阀门材料JB/T5300-1991通用阀门供货要求JB/T7928-95阀门清洁度和测定方法JB/T7748-95阀门铸钢件外观质量要求JB/T7927-95阀门标志和识别涂漆JB106-78第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页阀门型号编制方法JB308-75承压元件用奥氏体，奥氏体—铁素件（双相）铸件ASTMA351化工部钢制管法兰HG-20615-97截止阀制造标准GB/T12225—89、GB12228—89、JB/T77...
