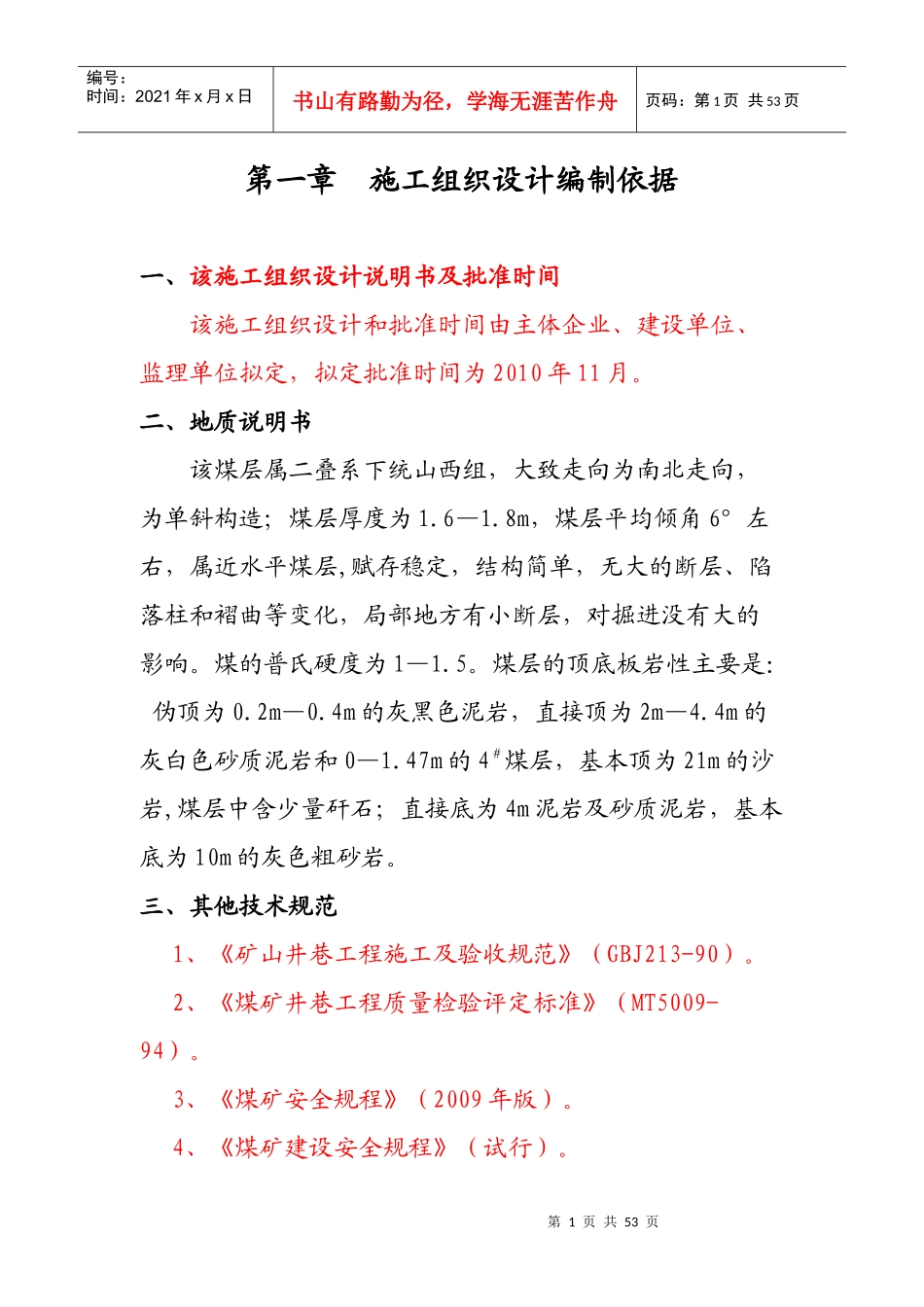

第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共53页第一章施工组织设计编制依据一、该施工组织设计说明书及批准时间该施工组织设计和批准时间由主体企业、建设单位、监理单位拟定,拟定批准时间为2010年11月。二、地质说明书该煤层属二叠系下统山西组,大致走向为南北走向,为单斜构造;煤层厚度为1.6—1.8m,煤层平均倾角6°左右,属近水平煤层,赋存稳定,结构简单,无大的断层、陷落柱和褶曲等变化,局部地方有小断层,对掘进没有大的影响。煤的普氏硬度为1—1.5。煤层的顶底板岩性主要是:伪顶为0.2m—0.4m的灰黑色泥岩,直接顶为2m—4.4m的灰白色砂质泥岩和0—1.47m的4#煤层,基本顶为21m的沙岩,煤层中含少量矸石;直接底为4m泥岩及砂质泥岩,基本底为10m的灰色粗砂岩。三、其他技术规范1、《矿山井巷工程施工及验收规范》(GBJ213-90)。2、《煤矿井巷工程质量检验评定标准》(MT5009-94)。3、《煤矿安全规程》(2009年版)。4、《煤矿建设安全规程》(试行)。第2页共53页第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共53页5、山西柳林王家沟煤业有限公司南胶带下山布置平面图(S1019-111-01)。6、山西柳林王家沟煤业有限公司南胶带下山布置剖面图(S1019-111-01)。第二章矿井设计概况第一节矿井概况山西柳林王家沟煤业有限公司兼并重组主体企业为山西联盛能源投资有限公司,行政区划属山西省柳林县王家沟乡管辖。在本次煤矿企业兼并重组整合过程中为单独保留矿井,维持原名称和矿界不变。兼并重组前山西柳林王家沟煤业有限公司为资源整合建设矿井,晋煤重组办发[2009]33号文件批复本矿重组后生产能力为0.9Mt/a,净增能力0.6Mt/a,批准开采4、5、8、9号煤层。山西省煤炭工业厅以晋煤办基发[2010]588号文件对该矿整合初步设计进行了批复。山西煤矿安全监察局以晋煤监安二字[2010]440号文件对矿井兼并重组整合初步设计安全专篇进行了批复。同时该矿签定了监理合同,办理了质量监督注册手续。第3页共53页第2页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共53页第二节巷道工程技术特征南回风下山设计总长度为715.7m(为平距);巷道的平均坡度为5-7°,主要服务于211水平轨道大巷下阶段(一采区),服务年限为10年,属半煤岩永久巷道;巷道开拓工程量见表巷道开拓工程量表巷道名称巷道长度开拓煤量开拓岩量开口方位南回风下山715.7m6380.1t3058m3一、预计开竣工时间预计该条巷道开拓从2010年11月30日开工,2011年2月30日竣工。附图1:巷道布置平面图第三节自然地理一、交通位置王家沟煤矿位于柳林县县城340°方向直距约22km的王家沟村附近,行政区划隶属于王家沟乡管辖,其地理坐标为:东经110°50′52″-110°52′03″,北纬37°34′51″~第4页共53页第3页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共53页37°36′30″。该矿距孝柳铁路穆村站20km,井田到柳林县城亦有县乡级公路相连,交通条件较为便利。交通位置详见图。二、地形、地势及河流(一)、地形地貌柳林县王家沟煤矿地处晋西黄土高原,属吕梁山西侧的中山区,地貌类型以侵蚀的黄土梁、峁为主,其次为黄土沟谷地貌中的冲沟。井田内地势高低起伏,最高点位于井田南部葛家垣村北的山梁上,海拔为1026.5m,最低点位于矿区南部西矿界担水沟沟谷中,海拔为790.0m,最大相对高差236.5m。(二)、水系井田内无常年性河流,沟谷中有季节性水流,最终汇入黄河。三、气象及地震本区属大陆性半干旱气候,春季干旱无雨,夏季炎热多雨,秋季温度适中,冬季寒冷干燥。最高气温32.5℃,最低气温-20.1℃,多年平均气温12.5℃。全年无霜期175天,每年11月底冻结,翌年3月初解冻,最大冻土深度0.91m,降水量为374.4~577.7mm,大多集中在7~8月份,年平均蒸发量1711mm,蒸发量大于降水量。风向多为西北第5页共53页第4页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共53页风,最大风速3.8m/s,最大积雪厚度为36cm。本区地处吕梁地隆区,喜玛拉雅期以来,区域...
