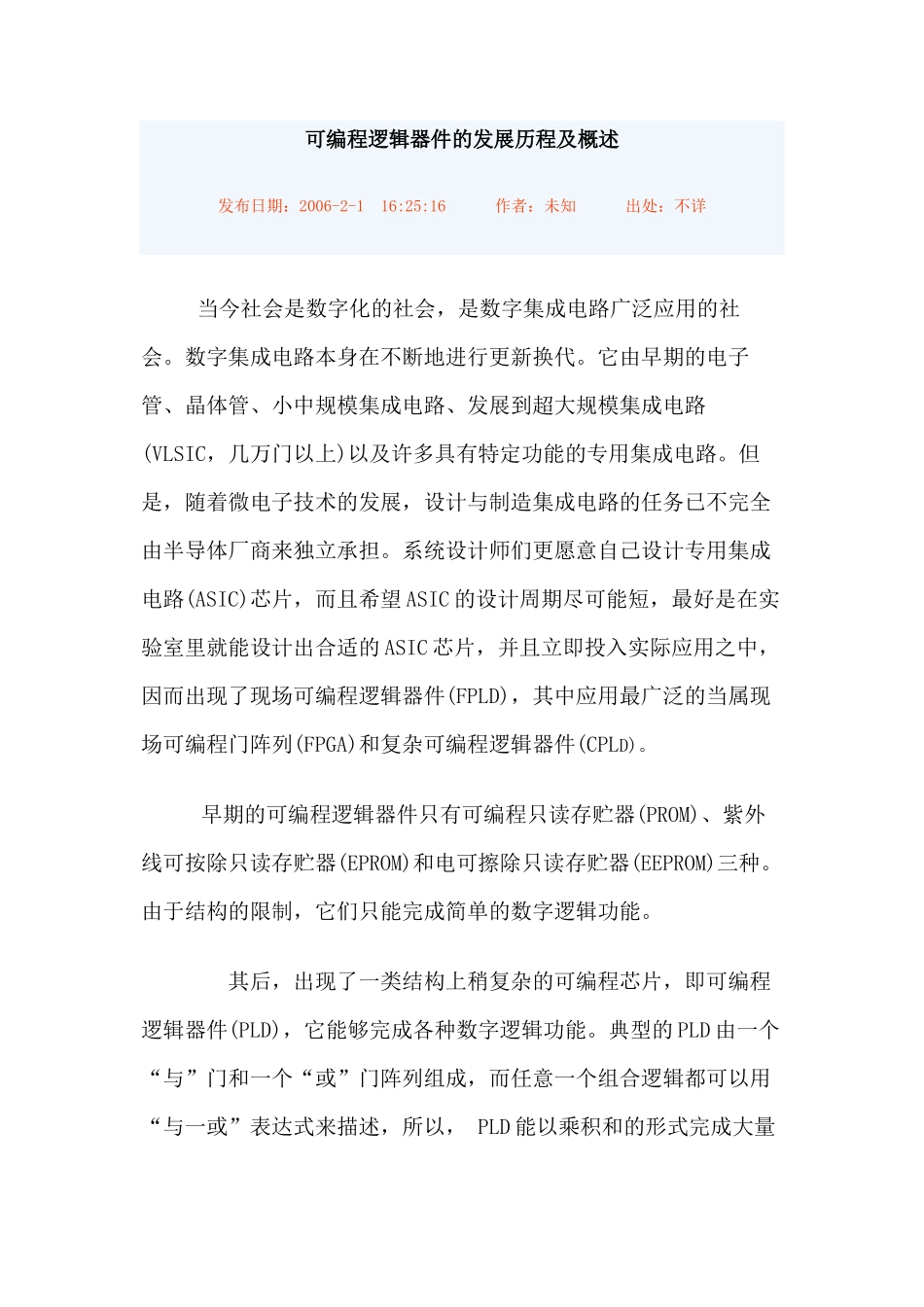

可编程逻辑器件的发展历程及概述发布日期：2006-2-116:25:16作者：未知出处：不详当今社会是数字化的社会，是数字集成电路广泛应用的社会。数字集成电路本身在不断地进行更新换代。它由早期的电子管、晶体管、小中规模集成电路、发展到超大规模集成电路(VLSIC，几万门以上)以及许多具有特定功能的专用集成电路。但是，随着微电子技术的发展，设计与制造集成电路的任务已不完全由半导体厂商来独立承担。系统设计师们更愿意自己设计专用集成电路(ASIC)芯片，而且希望ASIC的设计周期尽可能短，最好是在实验室里就能设计出合适的ASIC芯片，并且立即投入实际应用之中，因而出现了现场可编程逻辑器件(FPLD)，其中应用最广泛的当属现场可编程门阵列(FPGA)和复杂可编程逻辑器件(CPLD)。早期的可编程逻辑器件只有可编程只读存贮器(PROM)、紫外线可按除只读存贮器(EPROM)和电可擦除只读存贮器(EEPROM)三种。由于结构的限制，它们只能完成简单的数字逻辑功能。其后，出现了一类结构上稍复杂的可编程芯片，即可编程逻辑器件(PLD)，它能够完成各种数字逻辑功能。典型的PLD由一个“与”门和一个“或”门阵列组成，而任意一个组合逻辑都可以用“与一或”表达式来描述，所以，PLD能以乘积和的形式完成大量的组合逻辑功能。这一阶段的产品主要有PAL(可编程阵列逻辑)和GAL(通用阵列逻辑)。PAL由一个可编程的“与”平面和一个固定的“或”平面构成，或门的输．出可以通过触发器有选择地被置为寄存状态。PAL器件是现场可编程的，它的实现工艺有反熔丝技术、EPROM技术和EEPROM技术。还有一类结构更为灵活的逻辑器件是可编程逻辑阵列(PLA)，它也由一个“与”平面和一个“或”平面构成，但是这两个平面的连接关系是可编程的。PLA器件既有现场可编程的，也有掩膜可编程的。在PAL的基础上，又发展了一种通用阵列逻辑GAL(GenericArrayLogic)，如GAL16V8,GAL22V10等。它采用了EEPROM工艺，实现了电可按除、电可改写，其输出结构是可编程的逻辑宏单元，因而它的设计具有很强的灵活性，至今仍有许多人使用。这些早期的PLD器件的一个共同特点是可以实现速度特性较好的逻辑功能，但其过于简单的结构也使它们只能实现规模较小的电路。为了弥补这一缺陷，20世纪80年代中期。Altera和Xilinx分别推出了类似于PAL结构的扩展型CPLD(ComplexProgrammab1eLogicDvice)和与标准门阵列类似的FPGA(FieldProgrammableGateArray)，它们都具有体系结构和逻辑单元灵活、集成度高以及适用范围宽等特点。这两种器件兼容了PLD和通用门阵列的优点，可实现较大规模的电路，编程也很灵活。与门阵列等其它ASIC(ApplicationSpecificIC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点，因此被广泛应用于产品的原型设计和产品生产(一般在10,000件以下)之中。几乎所有应用门阵列、PLD和中小规模通用数字集成电路的场合均可应用FPGA和CPLD器件。（注：不同厂家的叫法不尽相同，Xilinx把，基于查找表技术，SRAM工艺，要外挂配置用的EEPROM的PLD叫FPGA；把基于乘积项技术，Flash（类似EEPROM工艺）工艺的PLD叫CPLD;Altera把自己的PLD产品:MAX系列（乘积项技术，EEPROM工艺）,FLEX系列（查找表技术，SRAM工艺）都叫作CPLD,即复杂PLD(ComplexPLD),由于FLEX系列也是SRAM工艺,基于查找表技术，要外挂配置用的EPROM,用法和Xilinx的FPGA一样，所以很多人把Altera的FELX系列产品也叫做FPGA.（8寸硅晶片，每一个小方格经过切割，封装后就是一片芯片）FPGA／CPLD概述FPGA(现场可编程门阵列)与CPLD(复杂可编程逻辑器件)都是可编程逻辑器件，它们是在PAL,GAL等逻辑器件的基础之上发展起来的。同以往的PAL,GAL等相比较，FPGA／CPLD的规模比较大，它可以替代几十甚至几千块通用IC芯片。这样的FPGA／CPLD实际上就是一个子系统部件。这种芯片受到世界范围内电子工程设计人员的广泛关注和普遍欢迎。经过了十几年的发展，许多公司都开发出了多种可编程逻辑器件。比较典型的就是Xilinx公司的FPGA器件系列和Altera公司的CPLD器件系列，它们开发较早，占用了较大的PLD市场。通常来说，在欧洲用Xi...
