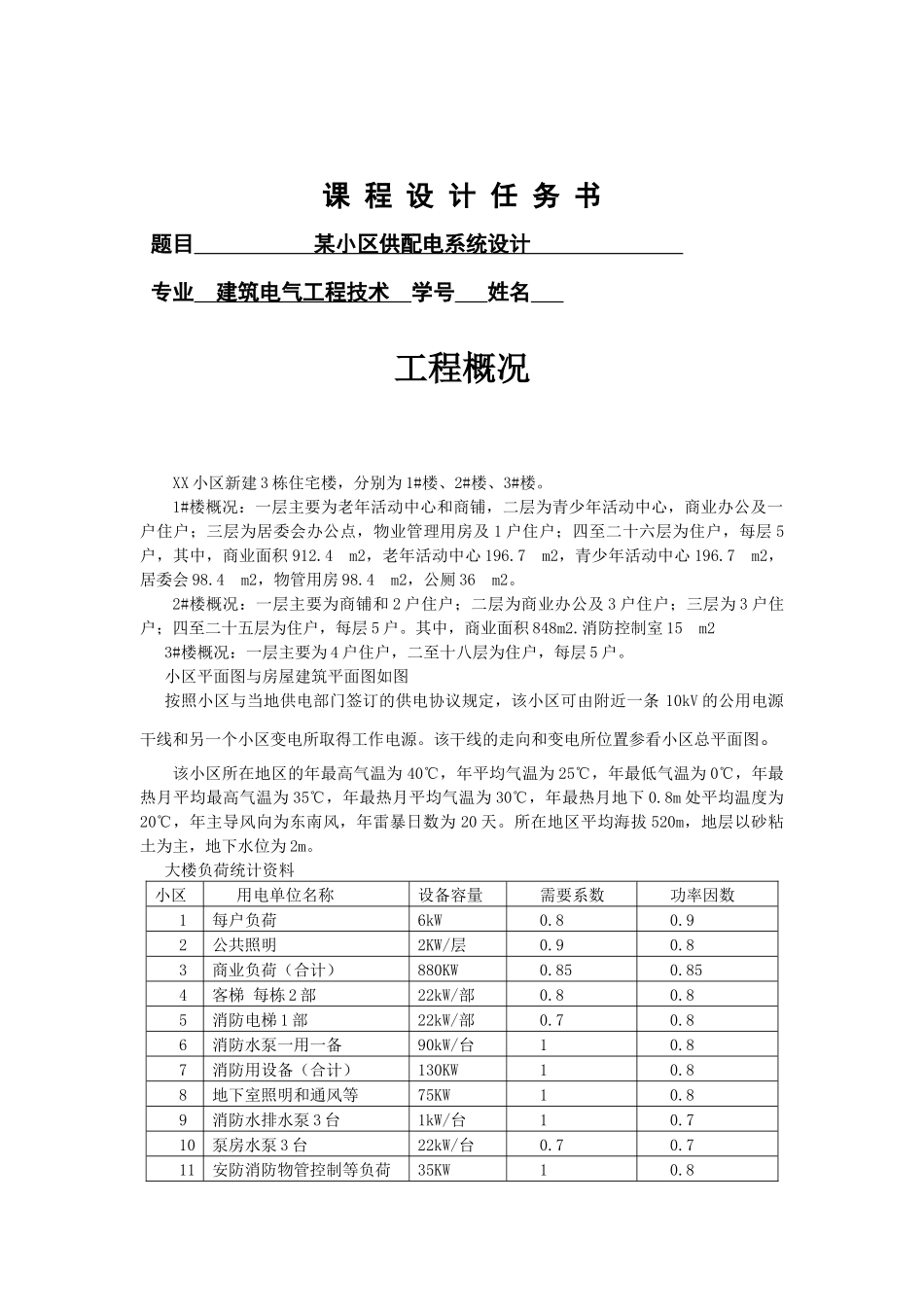

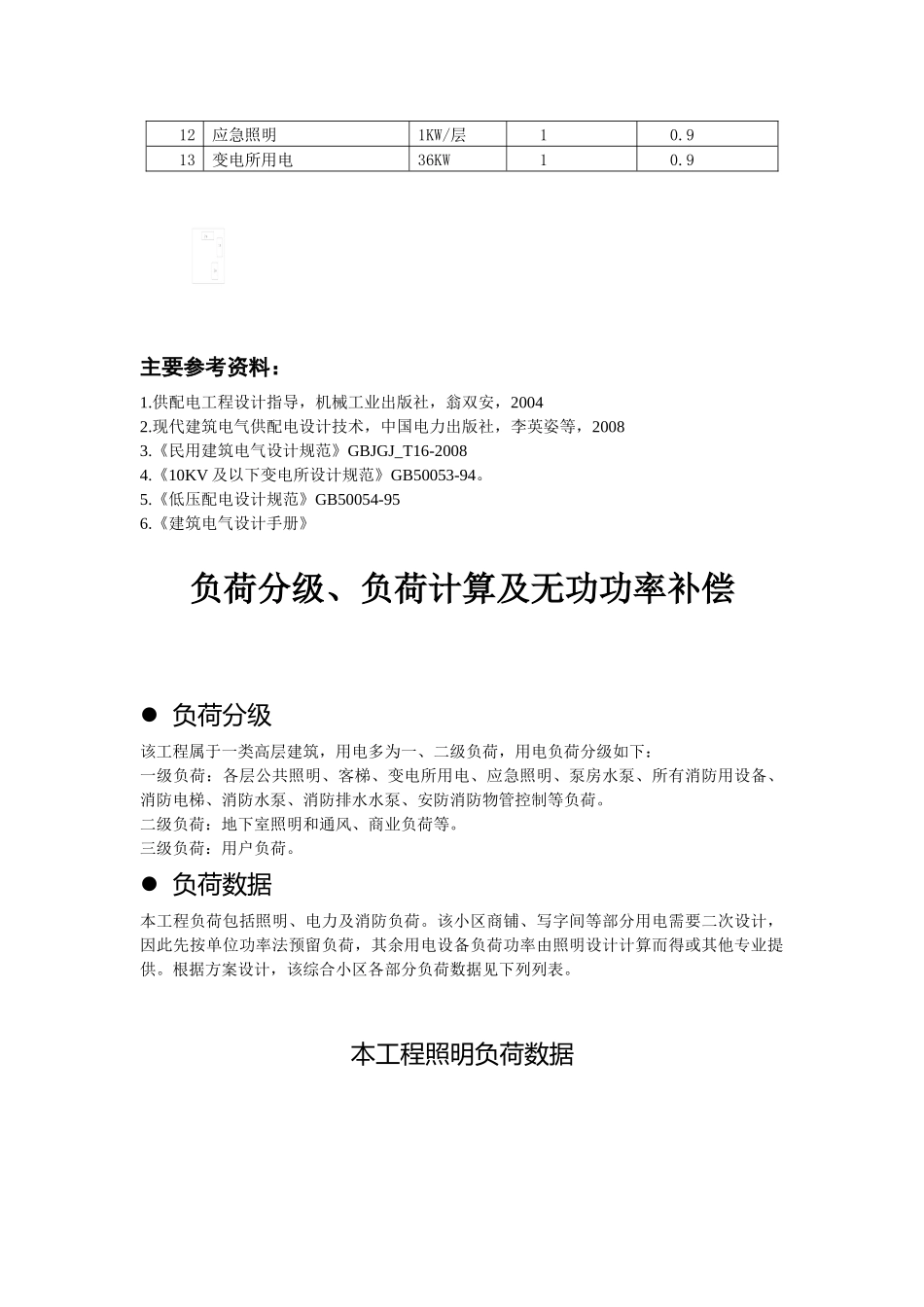

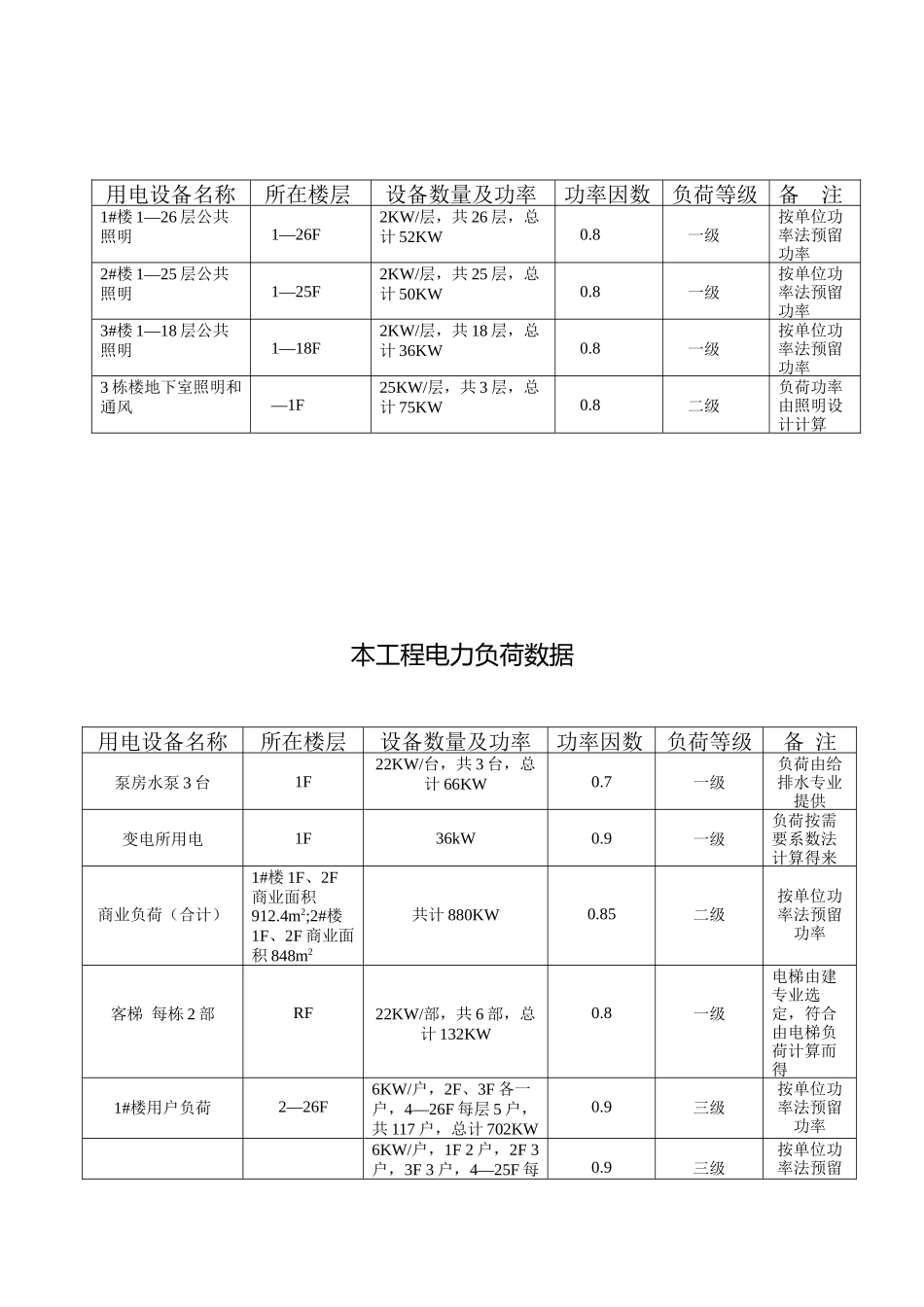

课程设计任务书题目某小区供配电系统设计专业建筑电气工程技术学号姓名工程概况XX小区新建3栋住宅楼，分别为1#楼、2#楼、3#楼。1#楼概况：一层主要为老年活动中心和商铺，二层为青少年活动中心，商业办公及一户住户；三层为居委会办公点，物业管理用房及1户住户；四至二十六层为住户，每层5户，其中，商业面积912.4m2，老年活动中心196.7m2，青少年活动中心196.7m2，居委会98.4m2，物管用房98.4m2，公厕36m2。2#楼概况：一层主要为商铺和2户住户；二层为商业办公及3户住户；三层为3户住户；四至二十五层为住户，每层5户。其中，商业面积848m2.消防控制室15m23#楼概况：一层主要为4户住户，二至十八层为住户，每层5户。小区平面图与房屋建筑平面图如图按照小区与当地供电部门签订的供电协议规定，该小区可由附近一条10kV的公用电源干线和另一个小区变电所取得工作电源。该干线的走向和变电所位置参看小区总平面图。该小区所在地区的年最高气温为40℃，年平均气温为25℃，年最低气温为0℃，年最热月平均最高气温为35℃，年最热月平均气温为30℃，年最热月地下0.8m处平均温度为20℃，年主导风向为东南风，年雷暴日数为20天。所在地区平均海拔520m，地层以砂粘土为主，地下水位为2m。大楼负荷统计资料小区用电单位名称设备容量需要系数功率因数1每户负荷6kW0.80.92公共照明2KW/层0.90.83商业负荷（合计）880KW0.850.854客梯每栋2部22kW/部0.80.85消防电梯1部22kW/部0.70.86消防水泵一用一备90kW/台10.87消防用设备（合计）130KW10.88地下室照明和通风等75KW10.89消防水排水泵3台1kW/台10.710泵房水泵3台22kW/台0.70.711安防消防物管控制等负荷35KW10.812应急照明1KW/层10.913变电所用电36KW10.9主要参考资料：1.供配电工程设计指导，机械工业出版社，翁双安，20042.现代建筑电气供配电设计技术，中国电力出版社，李英姿等，20083.《民用建筑电气设计规范》GBJGJ_T16-20084.《10KV及以下变电所设计规范》GB50053-94。5.《低压配电设计规范》GB50054-956.《建筑电气设计手册》负荷分级、负荷计算及无功功率补偿负荷分级该工程属于一类高层建筑，用电多为一、二级负荷，用电负荷分级如下：一级负荷：各层公共照明、客梯、变电所用电、应急照明、泵房水泵、所有消防用设备、消防电梯、消防水泵、消防排水水泵、安防消防物管控制等负荷。二级负荷：地下室照明和通风、商业负荷等。三级负荷：用户负荷。负荷数据本工程负荷包括照明、电力及消防负荷。该小区商铺、写字间等部分用电需要二次设计，因此先按单位功率法预留负荷，其余用电设备负荷功率由照明设计计算而得或其他专业提供。根据方案设计，该综合小区各部分负荷数据见下列列表。本工程照明负荷数据本工程电力负荷数据用电设备名称所在楼层设备数量及功率功率因数负荷等级备注1#楼1—26层公共照明1—26F2KW/层，共26层，总计52KW0.8一级按单位功率法预留功率2#楼1—25层公共照明1—25F2KW/层，共25层，总计50KW0.8一级按单位功率法预留功率3#楼1—18层公共照明1—18F2KW/层，共18层，总计36KW0.8一级按单位功率法预留功率3栋楼地下室照明和通风—1F25KW/层，共3层，总计75KW0.8二级负荷功率由照明设计计算用电设备名称所在楼层设备数量及功率功率因数负荷等级备注泵房水泵3台1F22KW/台，共3台，总计66KW0.7一级负荷由给排水专业提供变电所用电1F36kW0.9一级负荷按需要系数法计算得来商业负荷（合计）1#楼1F、2F商业面积912.4m2;2#楼1F、2F商业面积848m2共计880KW0.85二级按单位功率法预留功率客梯每栋2部RF22KW/部，共6部，总计132KW0.8一级电梯由建专业选定，符合由电梯负荷计算而得1#楼用户负荷2—26F6KW/户，2F、3F各一户，4—26F每层5户，共117户，总计702KW0.9三级按单位功率法预留功率6KW/户，1F2户，2F3户，3F3户，4—25F每0.9三级按单位功率法预留本工程消防负荷数据负荷计算本工程的各类负荷中有平时需要运行的用电设备，也有发生火灾时才运行的消防用电设备因此负荷计算按照平时运行的负荷和火灾时运行的负荷来分别进行计算。2#楼用户负荷1—25F层5户，共118户，总计708KW功率3#楼用户负荷1—18F6KW/户，1F4户，2—18...
