各品牌电磁炉故障维修代码对照表VIP免费

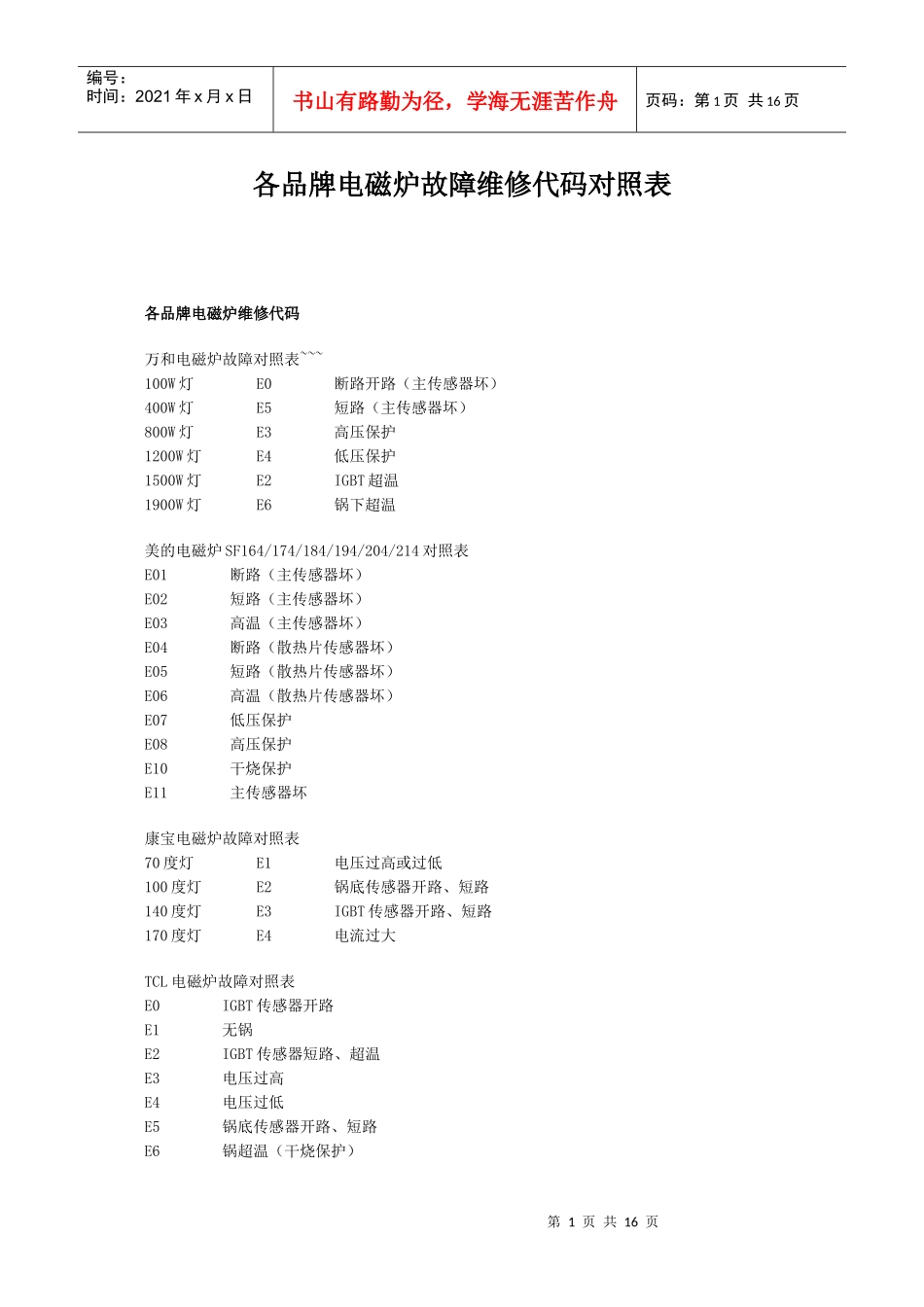

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页各品牌电磁炉故障维修代码对照表各品牌电磁炉维修代码万和电磁炉故障对照表~~~100W灯E0断路开路（主传感器坏）400W灯E5短路（主传感器坏）800W灯E3高压保护1200W灯E4低压保护1500W灯E2IGBT超温1900W灯E6锅下超温美的电磁炉SF164/174/184/194/204/214对照表E01断路（主传感器坏）E02短路（主传感器坏）E03高温（主传感器坏）E04断路（散热片传感器坏）E05短路（散热片传感器坏）E06高温（散热片传感器坏）E07低压保护E08高压保护E10干烧保护E11主传感器坏康宝电磁炉故障对照表70度灯E1电压过高或过低100度灯E2锅底传感器开路、短路140度灯E3IGBT传感器开路、短路170度灯E4电流过大TCL电磁炉故障对照表E0IGBT传感器开路E1无锅E2IGBT传感器短路、超温E3电压过高E4电压过低E5锅底传感器开路、短路E6锅超温（干烧保护）第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页格力电磁炉故障对照表E0电压过低E1电压过高E2锅底传感器开路E3锅底传感器短路E4IGBT传感器开路、短路东菱电磁炉故障代码故障代码代码保护说明备注说明\E0无锅、或锅具材质不对保护检锅电路故障\E1电路系统保护系统失灵、干扰故障\E2温度传感器失灵保护开路或短路故障\E3市电压过高保护市电压保护电路误动作故障E4市电压过低保护市电压保护电路误动作故障E5炉面温度过高保护炉面控温电路失控故障E6IGBT功率管过温保护IBGT控温电路失控故障格兰士电磁炉代码表A方案的故障代码汇总（原方案CXXA-X（X）P1）E-0或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落；E-1或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转；E-2或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落；E-3或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。B方案的故障代码汇总（原方案CXXB-IMP1、CXXB-HYP1）E1IGBT高压保护一般不出现。E2无锅锅具位置放置不正或者锅底面积过小。（较多出现，有时会误报警。如果短暂报E2很快恢复加热可以认为正常）。E3热敏电阻传感器断路E4电源电压过压/欠压即超过限定最高最低工作电压。E5整机过流超出设定电流值。E6热敏电阻传感器短路E7风扇供电故障。E8干烧或者锅体超温保护（超260度）II型电磁炉故障代码表（CXXA-X（X）P1II）“○”表示灭，“●”表示亮。15分钟灯30分钟灯45分钟灯60分钟灯数码显示故障原因●●●●E0硬件故障●○○○E1IGBT超温○●○○E2电源过压●●○○E3电源欠压○○●○E4炉面传感第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页器开路●○●○E5炉面传感器短路○●●○E6炉面超温●●●○E7IGBT传感器开路○○○●E8IGBT传感器短路故障代码HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板)X1YP3\X8VP3\X6BP3系列E0电路故障电路故障E1IGBT超温无锅或锅具材料不合适E2电源电压过高电源电压过高（250V）E3电源电压过低电源电压过低（180V）E4炉面传感器开路炉面传感器开路E5炉面传感器短路炉面传感器短路E6炉面超温炉面超温E7IGBT传感器开路IGBT传感器开路E8IGBT传感器短路IGBT传感器短路E9电路故障IGBT超温富士宝电磁炉维修手册代码表第二：故障显示标识：E2：传感器开路及附件。E3：电压过高，测R26、R17是否为2V、R29、CPU变压器是否正常。E4：电压过低R26、R17、R29、CPU变压器是否正常。E5：瓷板温度过高，传感器是否足够散热油。E6：散热片温度过高，温控器CPU是否正常。E7：NTC传感器开路及附件是否正常。正夫人电磁炉维修维修代码表无锅E1每隔3秒一声短5秒后进入待机状态电压过低E2每隔3秒一声短5秒后进入待机状态电压过高E3每隔3秒一声短5秒后进入待机状态干烧保护E4每隔3秒一声短5秒后进入待机状态IGBT超温E55秒后进入待机状态TH1开路E6不能开机TH2开路E7不能开机电流过大E0不能开机定时结束立即关机保温状态间歇工作第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页坂田20LS8系列电磁炉故障代码E0----过流保...
