实用汽车电子技术基础期末复习VIP免费

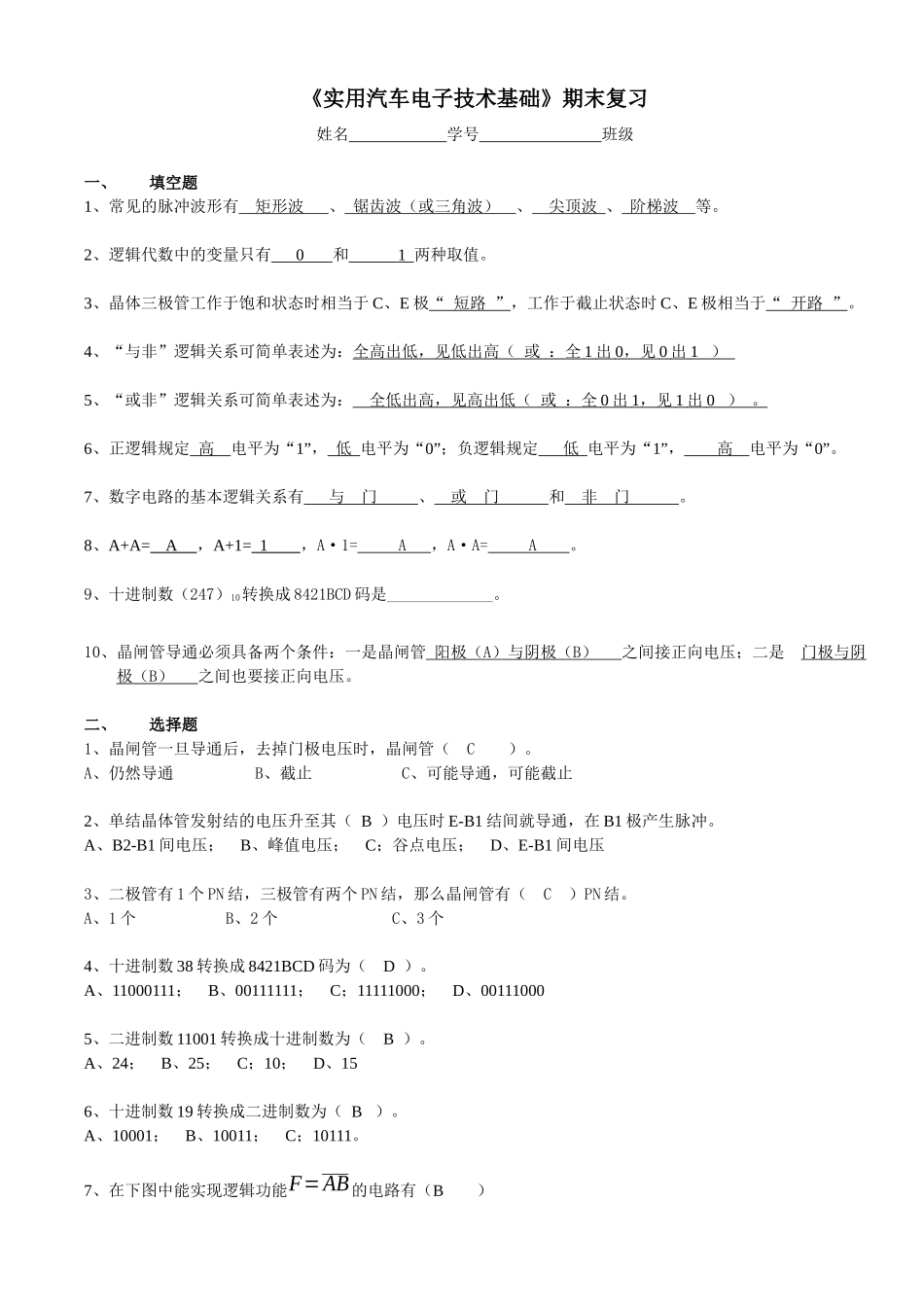

《实用汽车电子技术基础》期末复习姓名学号班级一、填空题1、常见的脉冲波形有矩形波、锯齿波（或三角波）、尖顶波、阶梯波等。2、逻辑代数中的变量只有0和1两种取值。3、晶体三极管工作于饱和状态时相当于C、E极“短路”，工作于截止状态时C、E极相当于“开路”。4、“与非”逻辑关系可简单表述为：全高出低，见低出高（或：全1出0，见0出1）5、“或非”逻辑关系可简单表述为：全低出高，见高出低（或：全0出1，见1出0）。6、正逻辑规定高电平为“1”，低电平为“0”；负逻辑规定低电平为“1”，高电平为“0”。7、数字电路的基本逻辑关系有与门、或门和非门。8、A+A=A，A+1=1，A·1=A，A·A=A。9、十进制数（247）10转换成8421BCD码是_____________。10、晶闸管导通必须具备两个条件：一是晶闸管阳极（A）与阴极（B）之间接正向电压；二是门极与阴极（B）之间也要接正向电压。二、选择题1、晶闸管一旦导通后，去掉门极电压时，晶闸管（C）。A、仍然导通B、截止C、可能导通，可能截止2、单结晶体管发射结的电压升至其（B）电压时E-B1结间就导通，在B1极产生脉冲。A、B2-B1间电压；B、峰值电压；C；谷点电压；D、E-B1间电压3、二极管有1个PN结，三极管有两个PN结，那么晶闸管有（C）PN结。A、1个B、2个C、3个4、十进制数38转换成8421BCD码为（D）。A、11000111；B、00111111；C；11111000；D、001110005、二进制数11001转换成十进制数为（B）。A、24；B、25；C；10；D、156、十进制数19转换成二进制数为（B）。A、10001；B、10011；C；10111。7、在下图中能实现逻辑功能F=AB的电路有（B）＆＆ＡＢＦＡＢＢＡＦＦＡＢＣ≥１“1”8、如图3示TTL门电路中，能完成F=¯A的是图（B）9、“与”逻辑关系可简单表述为：（A）。A、全1出1，见0出0；B、全0出0，见1出1；C、全1出0，见0出1。10、“或”逻辑关系可简单表述为：（C）。A、全1出1，见0出0；B、全1出0，见0出1；C、全0出0，见1出1。11、逻辑代数中，A+1=（B）。A、A；B、1；C、012、逻辑代数中，A+0=（A）。A、A；B、1；C、013、与门的逻辑关系式为（D）A、Y=A+BB、Y=A·B+CC、Y=A+BCD、Y=A·B14、逻辑代数运算中，A+A=（C）。A、1B、2AC、AD、015、数字信号是（A）信号。A、离散的、非连续的；B、连续的；D、随意的。16、以下器件中，哪个具有记忆功能？（A）A、JK触发器B、或门C、与非门D、与门17、下面哪个触发器具有置0、置1、翻转和不变功能（C）。A、D触发器B、RS触发器C、JK触发器18、当使用万用表来检测二极管的单向导电性时，是使用万用表的（B）A、×1K或×10K档B、×100或×1K档C、×100或×10档19、二极管的阳极电位是-20V，阴极电位是-30V，则该二极管处于（B）A、反偏B、正偏C、零偏20、在单相半波整流电路中，如果电源变压器副边感应电压为100V，则负载电压将是（B）A、100VB、45VC、90V三、是非题√1、与非门的逻辑功能是：有0出1，全1出0。X2、逻辑代数运算式L=A+B含义是：L等于A和B的和，即当A=1，B=1时，L=A+B=1+1=2。X3、整流电路中，晶闸管的触发角越大，其导通角越大，整流出的电压越大。X4、最基本的逻辑关系有三种：与非逻辑，或非逻辑，与或非逻辑。X5、基本逻辑门电路可实现数学上的加、减、乘、除四则运算。√6、通常规定触发器的Q端的状态为触发器的状态。X7、晶闸管导通后，无论使用什么方法，都不能使其截止。√8、触发器有两个稳定状态，用来寄存二进制数码0和1。√9、晶闸管具有控制强电的作用，既利用弱电信号对门极的作用就可以使晶闸管导通去控制强电系统。X10、基本的逻辑门电路有与非门和或非门。√11、在8421BCD编码器中，按下“6”键，输出4位二进制代码DCBA为0110。√12、数字电路中工作的晶体管多数工作在开关状态。√13、BCD码就是用4位二进制数码表示1位十进制数。√14、理想二极管正向导通时相当于“短路”，反向截止时相当于“开路”。X15、共发射极放大电路的输出电压信号与输入电压信号同相。X16、三极管三个电流之间的关系是：基极电流等于集电极电流和发射极电流之和。√17、一般负反馈主要应用在放大电路中，正反馈应用振荡器电路中。√18、振荡器能够振荡，必须满足以下两个条...
