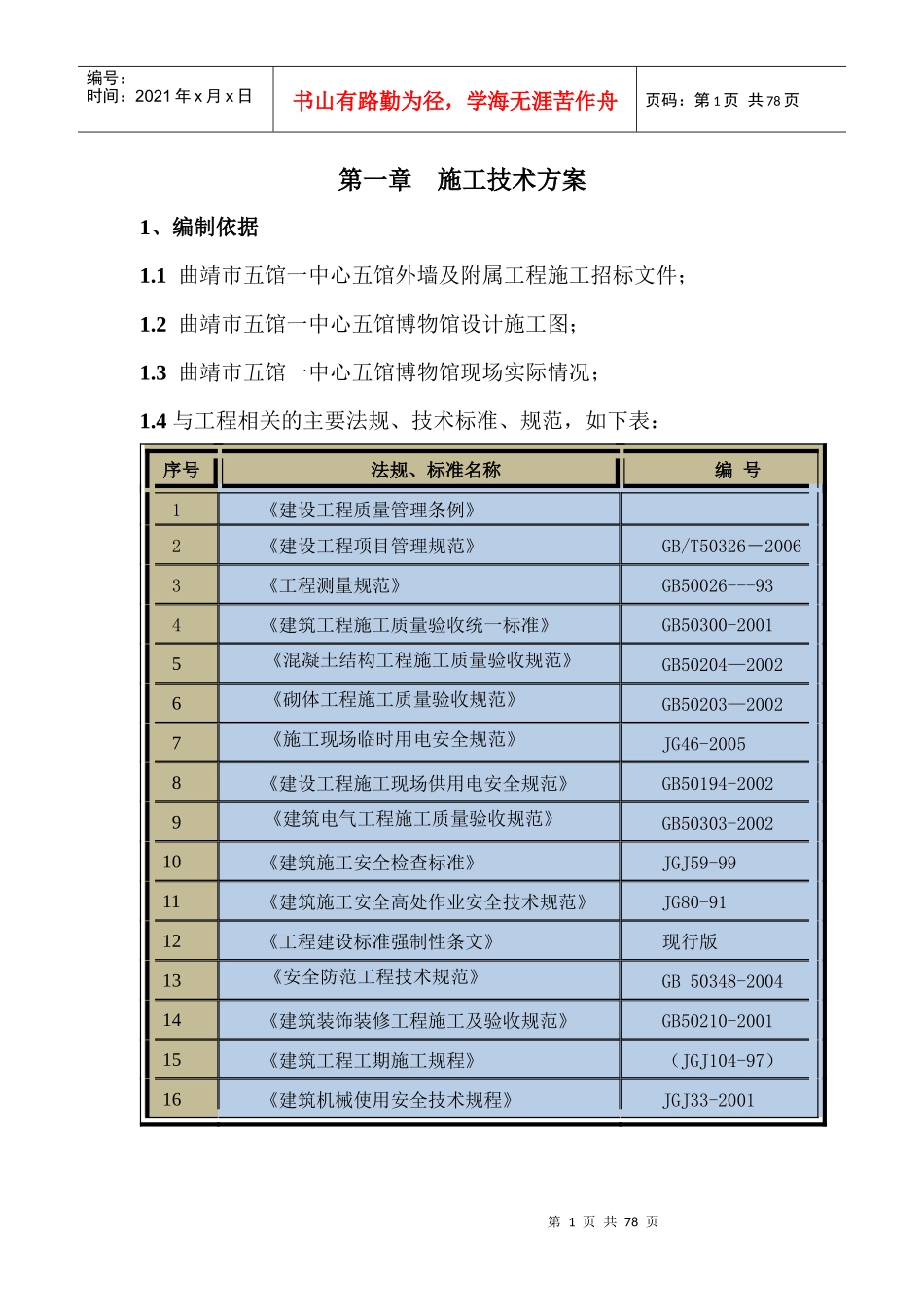

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页第一章施工技术方案1、编制依据1.1曲靖市五馆一中心五馆外墙及附属工程施工招标文件；1.2曲靖市五馆一中心五馆博物馆设计施工图；1.3曲靖市五馆一中心五馆博物馆现场实际情况；1.4与工程相关的主要法规、技术标准、规范，如下表：序号法规、标准名称编号1《建设工程质量管理条例》2《建设工程项目管理规范》GB/T50326－20063《工程测量规范》GB50026---934《建筑工程施工质量验收统一标准》GB50300-20015《混凝土结构工程施工质量验收规范》GB50204—20026《砌体工程施工质量验收规范》GB50203—20027《施工现场临时用电安全规范》JG46-20058《建设工程施工现场供用电安全规范》GB50194-20029《建筑电气工程施工质量验收规范》GB50303-200210《建筑施工安全检查标准》JGJ59-9911《建筑施工安全高处作业安全技术规范》JG80-9112《工程建设标准强制性条文》现行版13《安全防范工程技术规范》GB50348-200414《建筑装饰装修工程施工及验收规范》GB50210-200115《建筑工程工期施工规程》（JGJ104-97）16《建筑机械使用安全技术规程》JGJ33-2001第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页2、工程概况2.1工程建设概况序号项目内容1工程名称曲靖市五馆一中心五馆博物馆幕墙工程2建设地点珠江源古镇以西，小坡联络线以南，曲靖市“五馆一中心”片区3建设单位曲靖市“五馆一中心”建设指挥部4设计单位厦门合道工程设计集团有限公司5建设规模博物馆总建筑面积约18800平方米，幕墙工程造价10618790.55元。6招标范围施工图图示内容施工，详见工程量清单所计列范围；招标准备期间发出的前置审计价编制说明、工程量清单、修改通知书、招标答疑和图纸答疑。7质量标准符合国家相关规范及标准，一次性验收合格，并通过供电部门审批保通电。8工期要求90日历天2.2建筑设计概况建筑幕墙设计说明名称说明博物馆框架石材幕墙系统（位于东、西、南、北造型大立面、转角以及室外结构柱,最大安装高度23.9米，其总幕墙面积约6356m2）；框架玻璃幕墙系统（位于东、西、南、北首层，东立面2F至屋面及以东、西、南、北立面条形幕墙，最大安装高度22.8米，总幕墙面积约1411m2）；框架穿孔铝板幕墙系统(位于北立面主出入口倒梯间底口位置，最大安装高度23.9米，其总幕墙面积约1118m2)；框架铝板(含吊顶)幕墙系统(位于北立面主出入口门头顶部位置，最大安装高度12米，其总幕墙面积约857m2)；玻璃采光顶幕墙系统（位于屋顶面22.8米处，其总幕墙面积约144m2）；建筑立面设计为倒梯间外形、造型独特、空间立体感极强。第3页共78页第2页共78页合同签定合同交底制定施工组织设计计划计划计施工图设计设计提料定额项目部审核材料采购、送样材料进货检验生产加工成品验收成品包装装车运输现场卸料材料水平垂直运输材料入场入库局部胶缝填充幕墙板块安装隐蔽工程验收避雷电阻摇测安装避雷防静电防水处理层间防火封修骨架调整连接件安骨架补设预埋件放线、测量总包提供现场工程测控基准粘贴保护胶带打胶修胶撕保护膜清理、清洗自检验收分部工程验收竣工验收交付业主使用定期检查、维修编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页3、施工程序及施工大纲3.1施工程序3.1.1总体施工程序总体施工程序如下图：3.1.2施工原则（1）“先框架后面层”的施工原则。本工程施工应遵循先框架后面第4页共78页第3页共78页施工准备测量放线埋件安装钢龙骨安装转接件安装石板材挂接密封、涂胶清洗检验钢龙骨安装内层保温层安装石材加工安装连接件包装运输编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页层的原则，先施工幕墙框架，待基层框架施工完后再进行面层施工。（2）自下而上，按垂直分格面及进出控制点放垂直分格线，用钢丝固定，每层为一固定点。3.1.3石材幕墙施工程序3.1.4框架玻璃幕墙施工程序测量放线→埋件的检查→支座的安装→立柱的安装→横梁的安装→避雷安装→防腐处理→层间防火及保温封修→隐蔽验收→玻璃安装→装饰条安...
