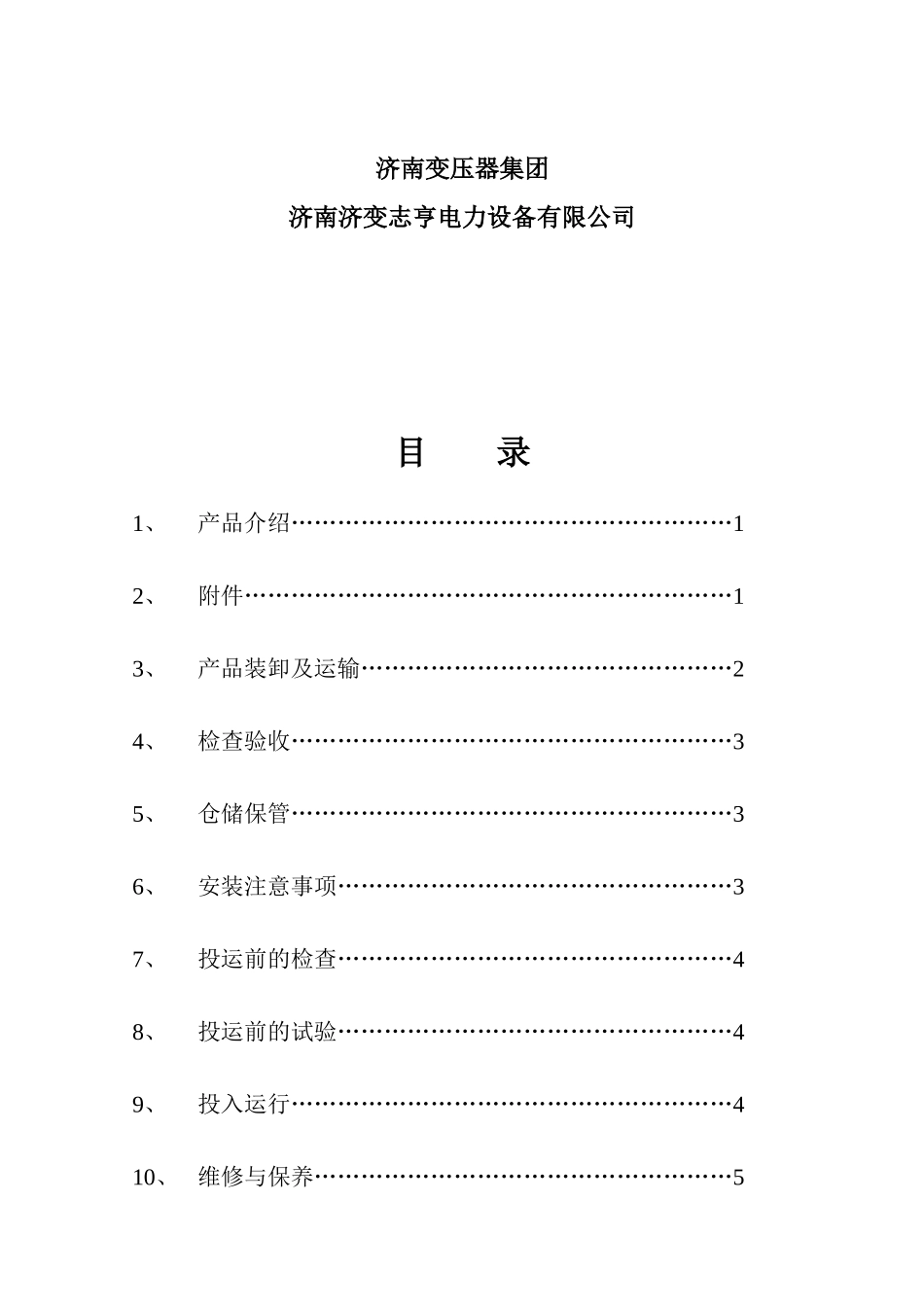

.干式电力变压器使用说明书济南变压器集团济南济变志亨电力设备有限公司目录1、产品介绍…………………………………………………12、附件………………………………………………………13、产品装卸及运输…………………………………………24、检查验收…………………………………………………35、仓储保管…………………………………………………36、安装注意事项……………………………………………37、投运前的检查……………………………………………48、投运前的试验……………………………………………49、投入运行…………………………………………………410、维修与保养………………………………………………5本说明书适用于我公司生产的树脂浇铸干式变压器的装卸、运输、仓储保管、安装、使用及维修维护等。1、产品介绍我公司生产的变压器以德国西门子公司的技术进行设计、生产，主要由以下几部分组成：——铁芯采用优质进口高导磁晶粒取向冷轧硅钢片，45全斜接缝，步进搭接。空载损耗小，噪声低。——线圈高压线圈为多段带状铜（铝）箔结构，用填料型树脂在真空状态下浇铸，低压线圈为整张铜（铝）箔结构，层间用预浸布粘结。线圈绝缘等级为F级（特殊要求可作到H级）。对于部分小容量的变压器，可按用户要求生产铜线导体的树脂浇铸变压器。该种结构的线圈具有局部放电量小、抗短路能力强等特点。2、附件以下附件由用户按其需选用。2.1温度控制器：为了便于观测，一般每台变压器配有一台温度控制器。温度控制器的三个Pt100测温元件分别埋设在低压线圈上端的测温孔内。随着温度变化，自动监测低压线圈温度，必要时发出控制信号，有效确保了变压器的安全运行。温度控制器具有启停风机、超温报警、超温跳闸等功能。目前国内各生产厂对上述各温度值的出厂设定值见下表。名称出厂设定值设定调节范围风机关80℃60~100℃风机开100℃80~120℃报警130℃110~150℃跳闸150℃130~170℃2.2冷却风机：变压器不带风机时，可在额定容量下连续运行。加装低噪声辐流风机的变压器，可以在风机连续运行时，将变压器容量提高到120%~150%，但此时负载损耗相应增加50%~125%，阻抗电压也增加20%~50%，二次出口电压略有下降。此种状态可短时期连续运行，但我们不推荐长期运行。2.3外壳：变压器不带外壳，保护等级为IP00，由于变压器运行时不得触摸或靠近，建议用防护栅栏，以保证安全。根据所使用环境要求的不同，可装配IP20～IP23防护等级的外壳，以防止意外触电和滴水造成的变压器故障。外壳应当可靠接地。2.4出线方式：变压器的进出线方式有：上进上出、上进侧出、上进下出、下进上出、下进下出、下进侧出等方式，用户可根据具体情况选用（必要时可选做侧出线）。3、产品装卸及运输3.1产品的装卸可采用吊车、起重机或叉车等起吊设备，装卸过程中应小心轻放。3.2起吊变压器时，如有包装箱，应在包装箱的枕木处挂钢丝绳起吊（见图一）；若没有包装箱或将变压器从包装箱中吊出，应将吊钩挂在变压器的四个吊孔内，且起吊钢丝绳之间的夹角不得大于90（见图二）。3.3产品装车必须符合运行规程中的要求，并将产品安放牢固。3.4产品的运输可用火车、轮船、汽车和飞机等交通工具进行运输，装运产品的车厢、船舱等应保持清洁，无污物。3.5产品运输过程中不允许有摇晃碰撞和移动现象，应避免雨雪等进入变压器本体内。3.6产品运输过程中，其倾斜角度不得大于30。4、检查验收用户收到变压器后，应立即进行检查。4.1检查产品的铭牌数据是否与定货合同相符，如：产品型号、容量、电压、联结组标号、阻抗电压等。4.2检查包装箱内零部件是否与装箱单相符。4.3检查出厂文件是否齐全。4.4检查产品运输过程中有无损伤，零部件是否移位、松动或损伤，接线是否松动、断裂，绝缘是否有损伤，是否有脏物或异物等。检查中若发现包装箱及产品有严重损伤，请立即通报运输部门、保险部门，并保留好现场以作处理。5、仓储保管产品开箱检查后，如不立即投入运行，应重新包装好储存，以防损坏或丢失。5.1对长期仓储的产品，必须在仓库存放，仓库应清洁、干燥，不应同时存储活性化学药品或腐蚀性物品。5.2短期户外储存时应防...
