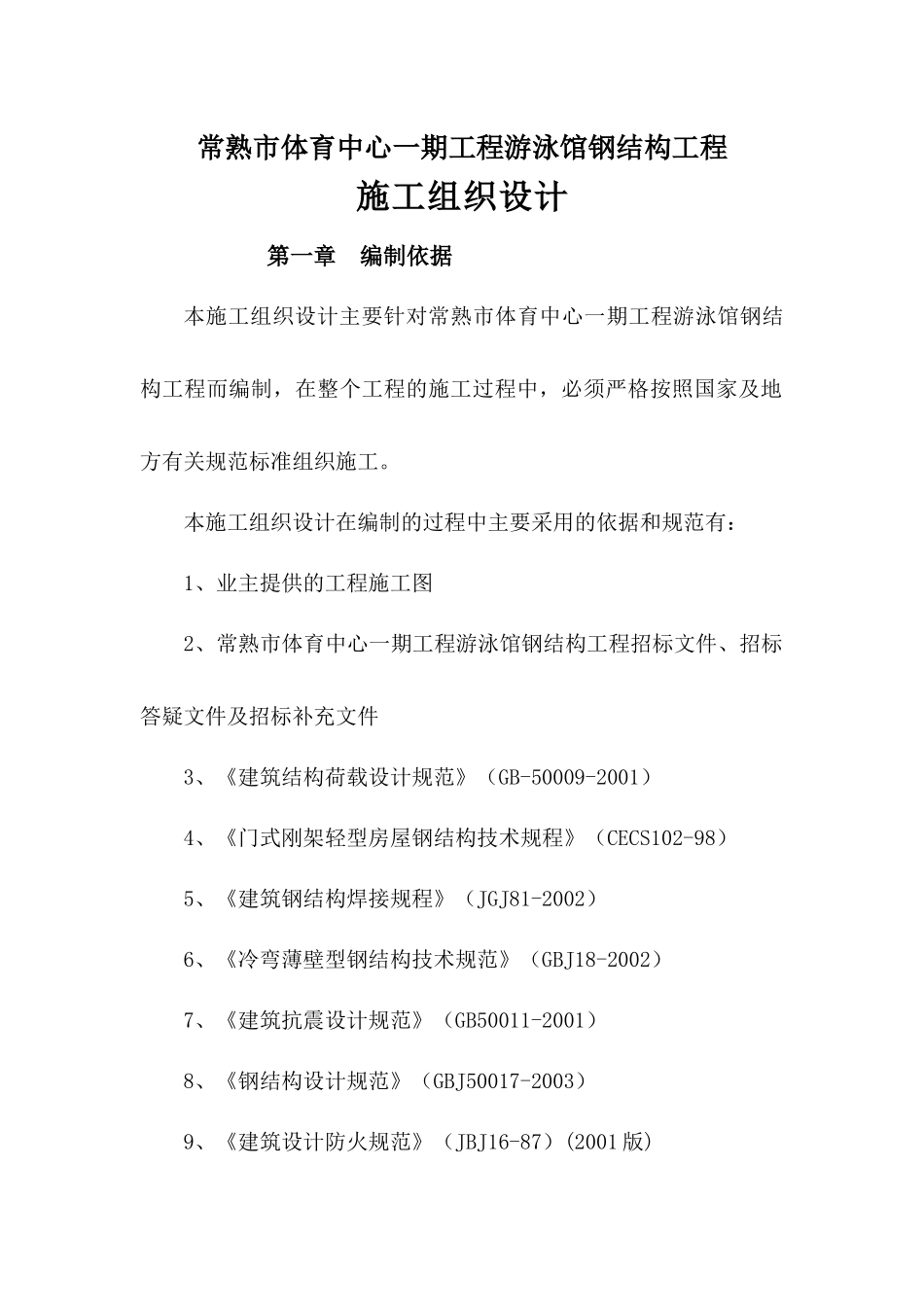

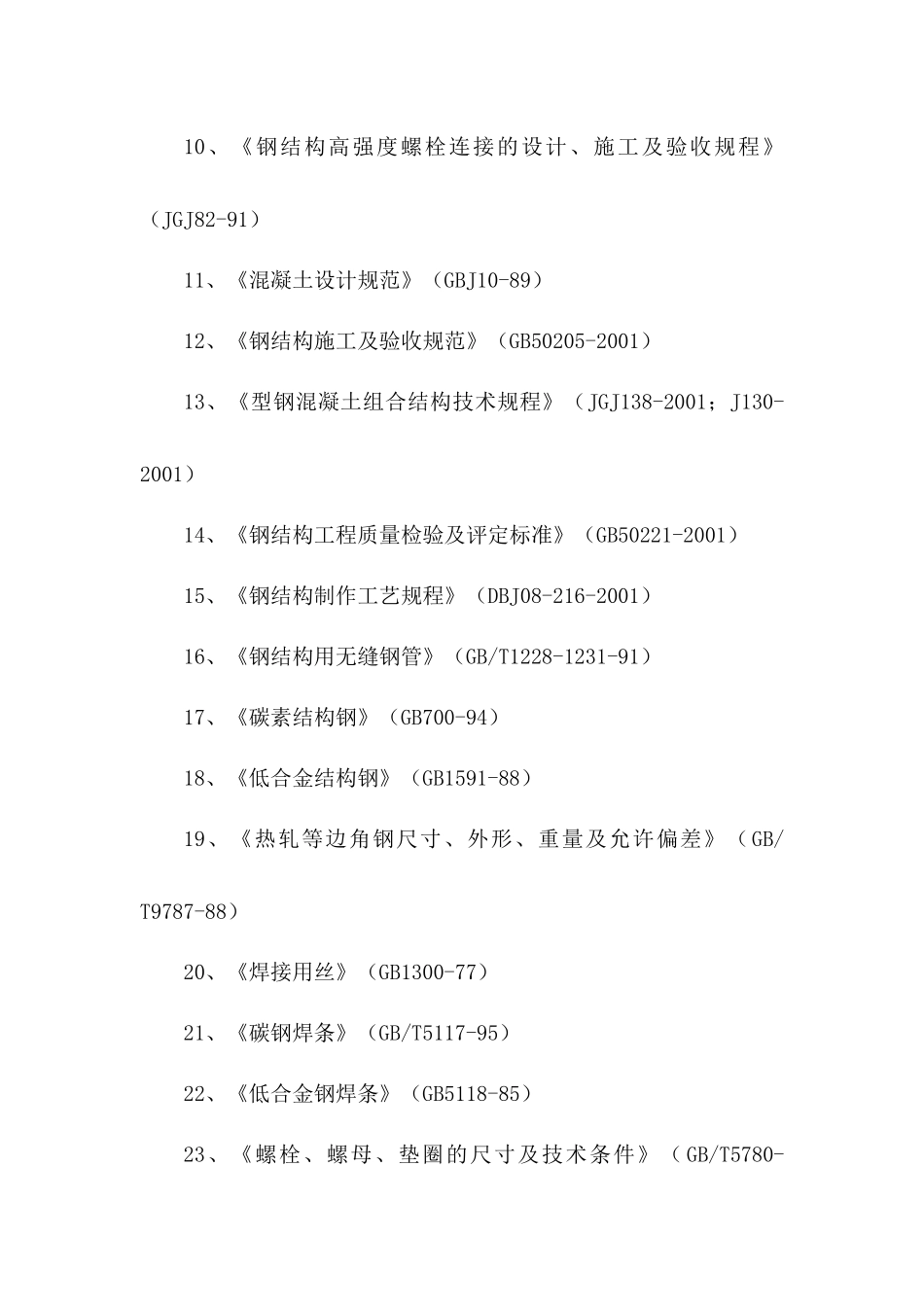

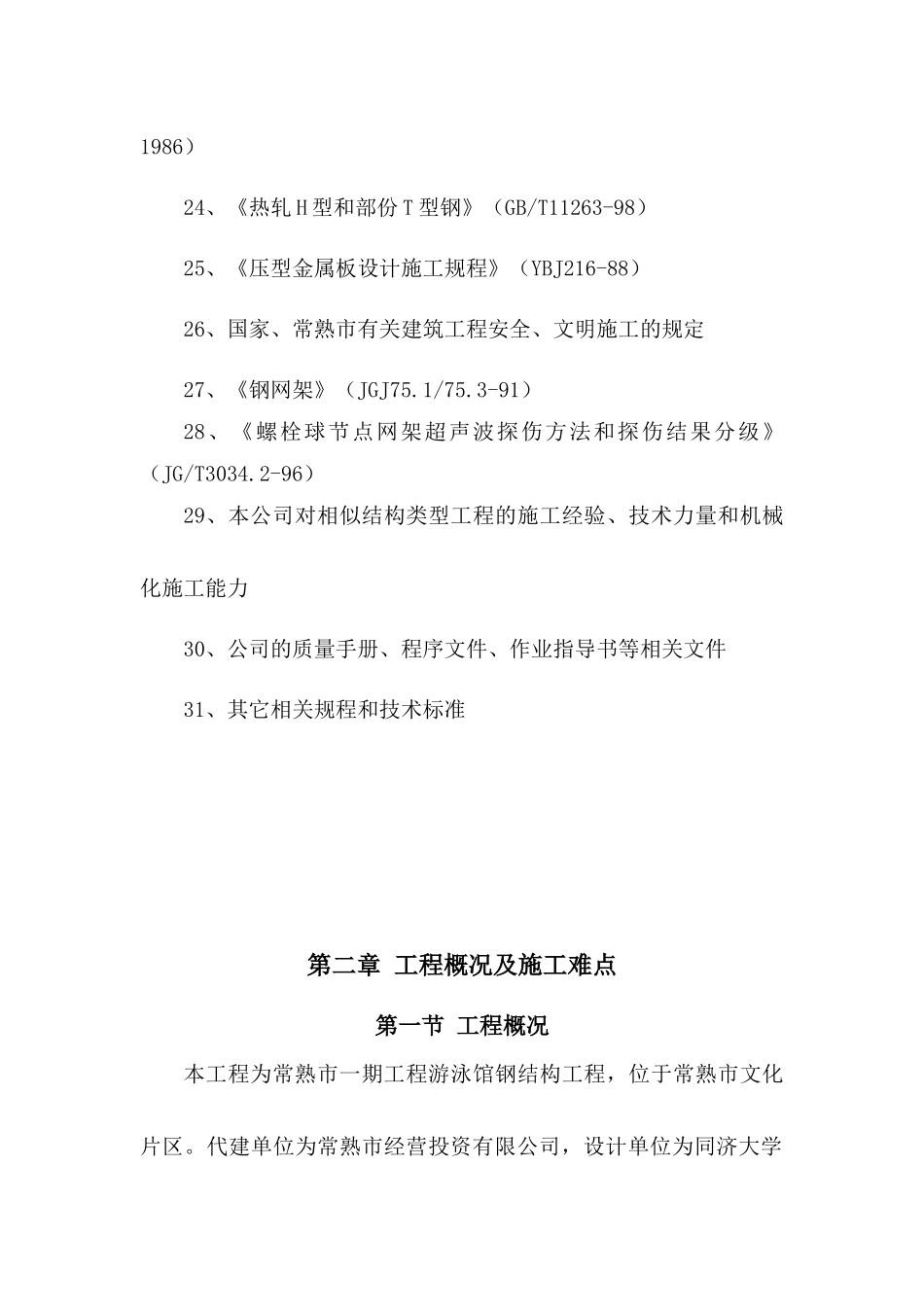

常熟市体育中心一期工程游泳馆钢结构工程施工组织设计第一章编制依据本施工组织设计主要针对常熟市体育中心一期工程游泳馆钢结构工程而编制，在整个工程的施工过程中，必须严格按照国家及地方有关规范标准组织施工。本施工组织设计在编制的过程中主要采用的依据和规范有：1、业主提供的工程施工图2、常熟市体育中心一期工程游泳馆钢结构工程招标文件、招标答疑文件及招标补充文件3、《建筑结构荷载设计规范》（GB-50009-2001）4、《门式刚架轻型房屋钢结构技术规程》（CECS102-98）5、《建筑钢结构焊接规程》（JGJ81-2002）6、《冷弯薄壁型钢结构技术规范》（GBJ18-2002）7、《建筑抗震设计规范》（GB50011-2001）8、《钢结构设计规范》（GBJ50017-2003）9、《建筑设计防火规范》（JBJ16-87）(2001版)10、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）11、《混凝土设计规范》（GBJ10-89）12、《钢结构施工及验收规范》（GB50205-2001）13、《型钢混凝土组合结构技术规程》（JGJ138-2001；J130-2001）14、《钢结构工程质量检验及评定标准》（GB50221-2001）15、《钢结构制作工艺规程》（DBJ08-216-2001）16、《钢结构用无缝钢管》（GB/T1228-1231-91）17、《碳素结构钢》（GB700-94）18、《低合金结构钢》（GB1591-88）19、《热轧等边角钢尺寸、外形、重量及允许偏差》（GB/T9787-88）20、《焊接用丝》（GB1300-77）21、《碳钢焊条》（GB/T5117-95）22、《低合金钢焊条》（GB5118-85）23、《螺栓、螺母、垫圈的尺寸及技术条件》（GB/T5780-1986）24、《热轧H型和部份T型钢》（GB/T11263-98）25、《压型金属板设计施工规程》（YBJ216-88）26、国家、常熟市有关建筑工程安全、文明施工的规定27、《钢网架》（JGJ75.1/75.3-91）28、《螺栓球节点网架超声波探伤方法和探伤结果分级》（JG/T3034.2-96）29、本公司对相似结构类型工程的施工经验、技术力量和机械化施工能力30、公司的质量手册、程序文件、作业指导书等相关文件31、其它相关规程和技术标准第二章工程概况及施工难点第一节工程概况本工程为常熟市一期工程游泳馆钢结构工程，位于常熟市文化片区。代建单位为常熟市经营投资有限公司，设计单位为同济大学建筑设计研究院。本工程主要为屋盖工程。屋盖部分由两个双曲钢结构屋面组成，跳水池上空为一球形正方四角锥网壳，游泳池上空为一双曲弧形桁架体系的钢屋盖，网架的投影面积约为7690平方米，桁架的投影面积约为3900平方米。桁架部分主要有十榀主桁架和四榀次桁架组成，桁架水平投影最短为34.569米，最长为55.422米；桁架断面成等腰三角形，宽1.2米。下弦杆处设有两处撑杆，撑杆同横向拉索相连。主桁架及次桁架的规格尺寸如下表。桁架名称项目规格材质TRUSS1、TRUSS2、TRUSS3、TRUSS4、TRUSS5上弦φ159×10Q345B下弦φ180×14、φ180×10Q345B上下弦斜腹杆φ114×5、φ76×5Q345B上弦间直腹杆φ76×5Q345BCTRUSS1、CTRUSS2、CTRUSS3、CTRUSS4上弦杆φ159×7Q345B下弦杆φ140×7Q345B腹杆φ89×4Q345B主桁架的轴侧图如下：次桁架平面展开图如下：网架部分由52根钢柱及网架组成，其中GZ1共20根，GZ2共20根，其余为GZ3。钢柱规格如下表。钢柱名称构件截面尺寸材质GZ1φ400×10Q345BGZ2φ400×10Q345BGZ3φ500×12Q345B网架为空间球形正方四角锥网壳，网架上弦共有21道环向杆件，环向杆件标高最低9.82米，最高31.492米；下弦共有19道环向杆件，最低标高10米，最高28.366米。该工程网架所用钢管规格为：Φ60×3.5、Φ77.5×3.75、Φ88.5×4.0、Φ114×4.0、Φ140×4.0、Φ159×5.0、Φ159×7.0、Φ159×10.0、Φ180×10、Φ180×12、Φ219×14；采用的高强度螺栓规格有：M20、M22、M24、M27、M33、M36、M42、M45、M56、M60、M64；采用的螺栓球规格有：BS120、BS140、BS160、BS180、BS200、BS220、BS260、BS300；采用的焊接球规格有：WS450×14、WS500×20、WS550×25；钢管、封板、锥头、套筒材料按图纸设计和规范要求，实心螺栓球材质为45号钢，销子、螺钉均为40Cr，钢材材质就满足现行国家标准《低合金高强度结构钢》（GB1591—1994）的规定，无缝钢管应满足现行国...
