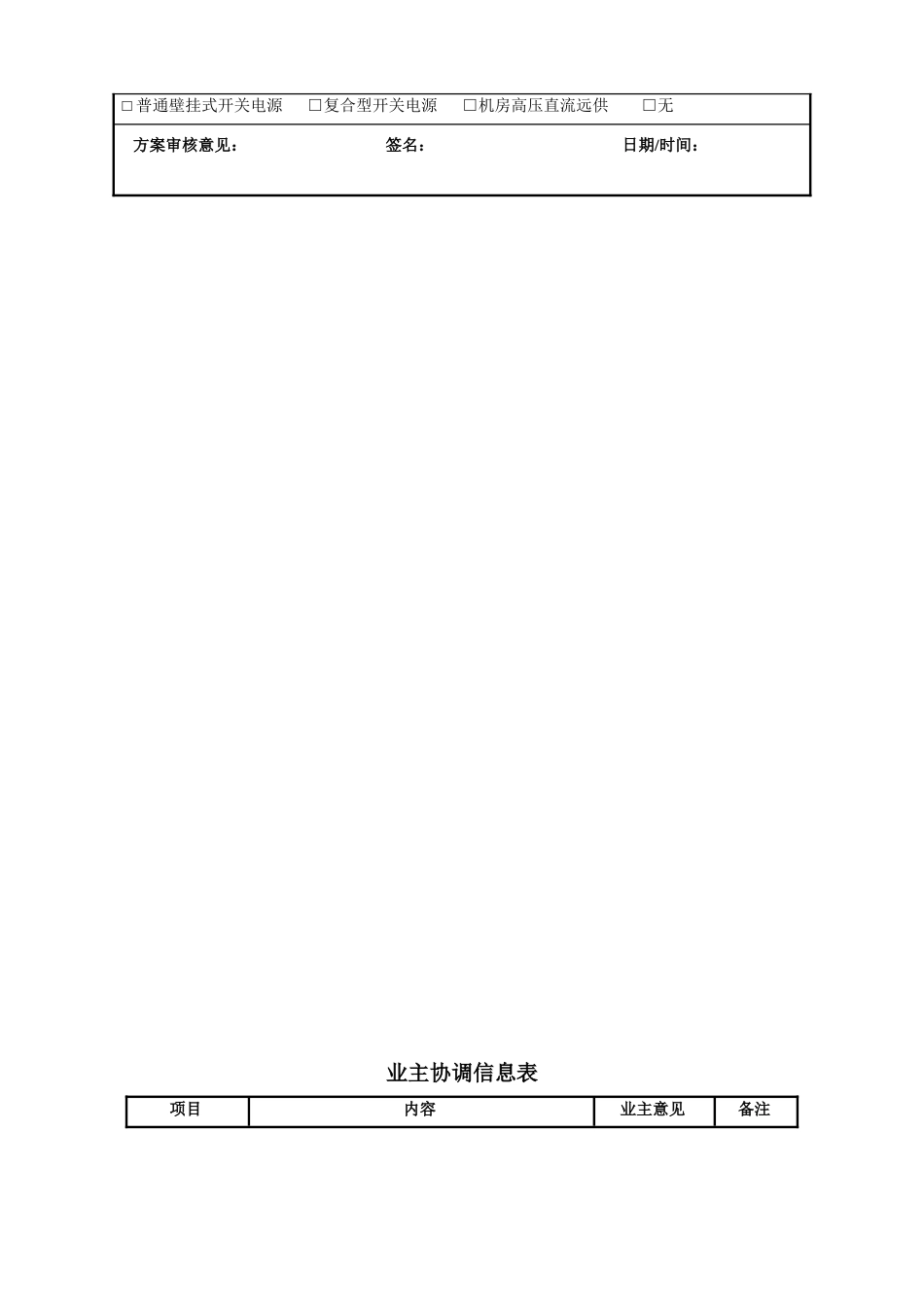

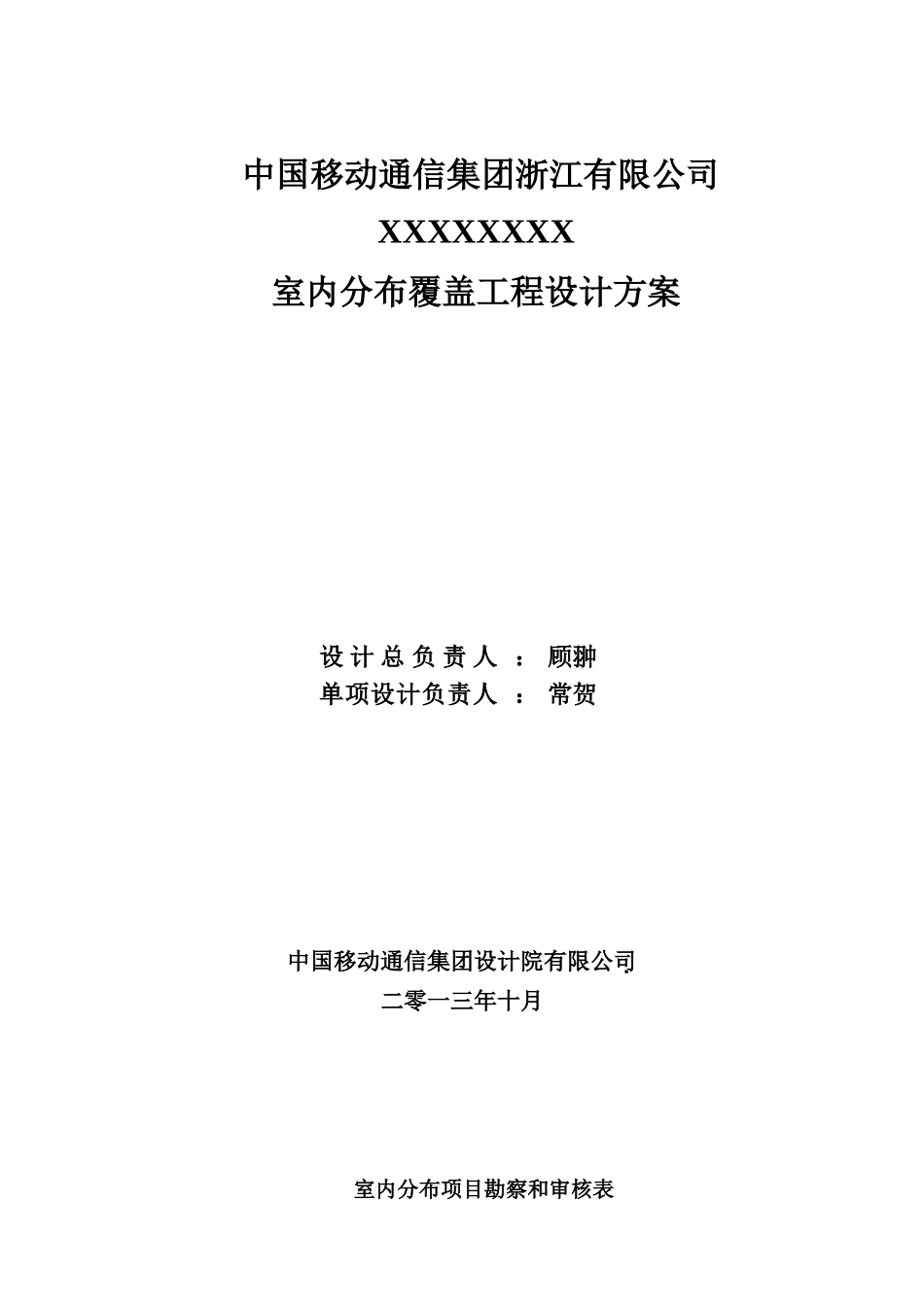

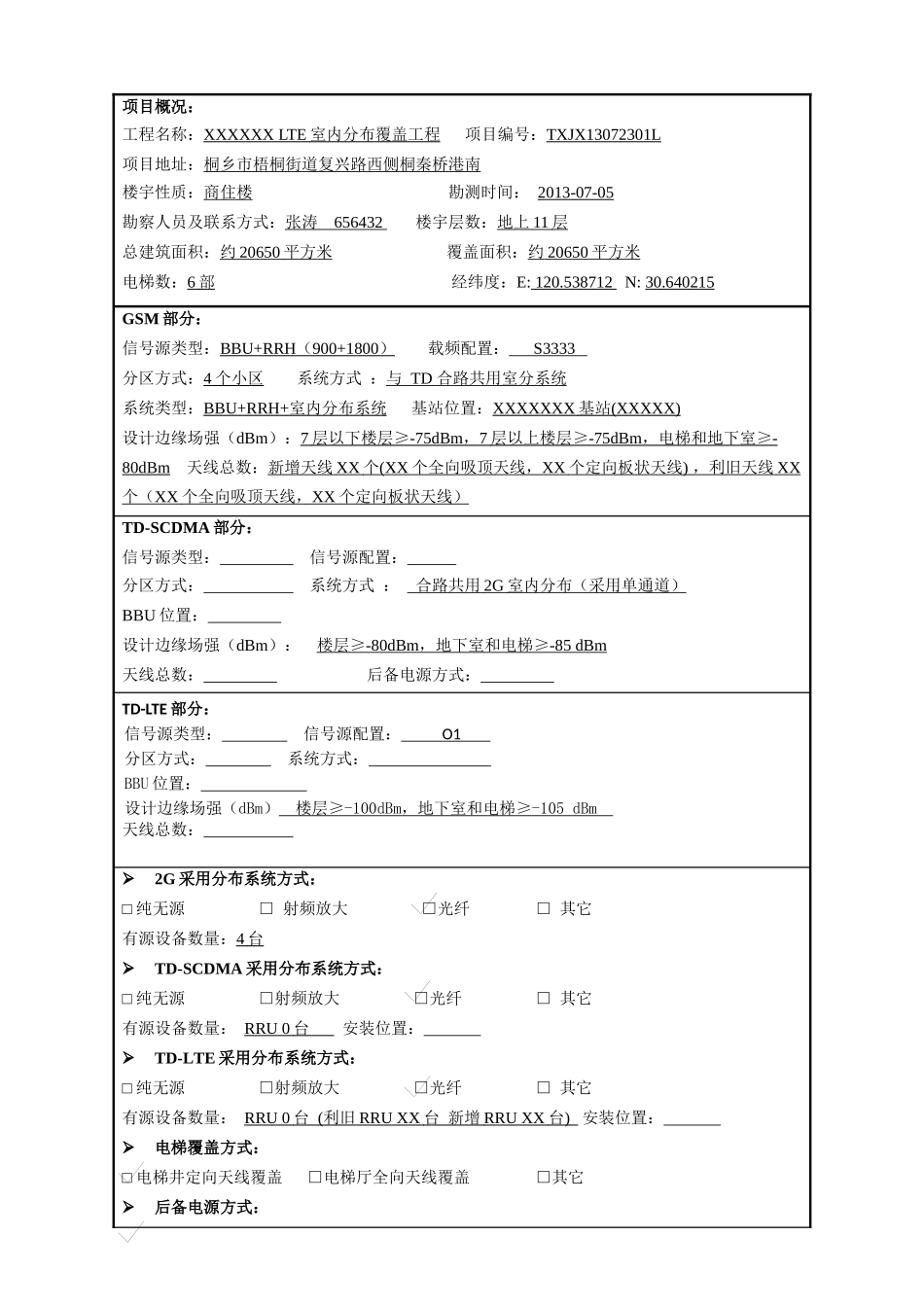

中国移动通信集团浙江有限公司XXXXXXXX室内分布覆盖工程设计方案设计总负责人：顾翀单项设计负责人：常贺中国移动通信集团设计院有限公司二零一三年十月室内分布项目勘察和审核表项目概况：工程名称：XXXXXXLTE室内分布覆盖工程项目编号：TXJX13072301L项目地址：桐乡市梧桐街道复兴路西侧桐秦桥港南楼宇性质：商住楼勘测时间：2013-07-05勘察人员及联系方式：张涛656432楼宇层数：地上11层总建筑面积：约20650平方米覆盖面积：约20650平方米电梯数：6部经纬度：E:120.538712N:30.640215GSM部分：信号源类型：BBU+RRH（900+1800）载频配置：S3333分区方式：4个小区系统方式：与TD合路共用室分系统系统类型：BBU+RRH+室内分布系统基站位置：XXXXXXX基站(XXXXX)设计边缘场强（dBm）：7层以下楼层≥-75dBm，7层以上楼层≥-75dBm，电梯和地下室≥-80dBm天线总数：新增天线XX个(XX个全向吸顶天线，XX个定向板状天线)，利旧天线XX个（XX个全向吸顶天线，XX个定向板状天线）TD-SCDMA部分：信号源类型：信号源配置：分区方式：系统方式：合路共用2G室内分布（采用单通道）BBU位置：设计边缘场强（dBm）：楼层≥-80dBm，地下室和电梯≥-85dBm天线总数：后备电源方式：TD-LTE部分：信号源类型：信号源配置：O1分区方式：系统方式：BBU位置：设计边缘场强（dBm）楼层≥-100dBm，地下室和电梯≥-105dBm天线总数：2G采用分布系统方式：□纯无源□射频放大□光纤□其它有源设备数量：4台TD-SCDMA采用分布系统方式：□纯无源□射频放大□光纤□其它有源设备数量：RRU0台安装位置：TD-LTE采用分布系统方式：□纯无源□射频放大□光纤□其它有源设备数量：RRU0台(利旧RRUXX台新增RRUXX台)安装位置：电梯覆盖方式：□电梯井定向天线覆盖□电梯厅全向天线覆盖□其它后备电源方式：□普通壁挂式开关电源□复合型开关电源□机房高压直流远供□无方案审核意见：签名：日期/时间：业主协调信息表项目内容业主意见备注业主联系姓名：程梁职位：电话：手机：业主协调人：姓名：电话：手机：机房位置：桐乡威泰纺织基站（XXXXX）GSM远端1#楼8F弱电井，2#楼地下室弱电井，2#楼8F弱电井，3#楼地下室弱电井TD远端RRU详见设备安装图GPS安装位置：桐乡威泰纺织基站（XXXXX）电源电源情况/走线：开关电源直流供电光纤光纤资源/走线：新布光缆+跳纤天线数量新增161副、利旧XXX副无源器件数量XX个二功分；XX个5dB耦合器、XX个6dB耦合器、XX个7dB耦合器、XX个10dB耦合器、XX个40dB耦合器馈线数量1/2”数量：××米7/8”数量：××米工程重点说明业主协调小结同意施工。目录1、概述..........................................................................................................................................................11.1项目概述...............................................................................................................................11.2设计依据...............................................................................................................................11.3覆盖范围...............................................................................................................................21.4工程规模及投资...................................................................................................................32、室内分布网络设计...................................................................................................................................32.1网络覆盖现状.......................................................................................................................32.1.1网络覆盖现状....................................................................................................................32.1.2GSM现网测试分析...........................................................................................
