压缩机、风机、泵安装工程施工及验收规范2VIP免费

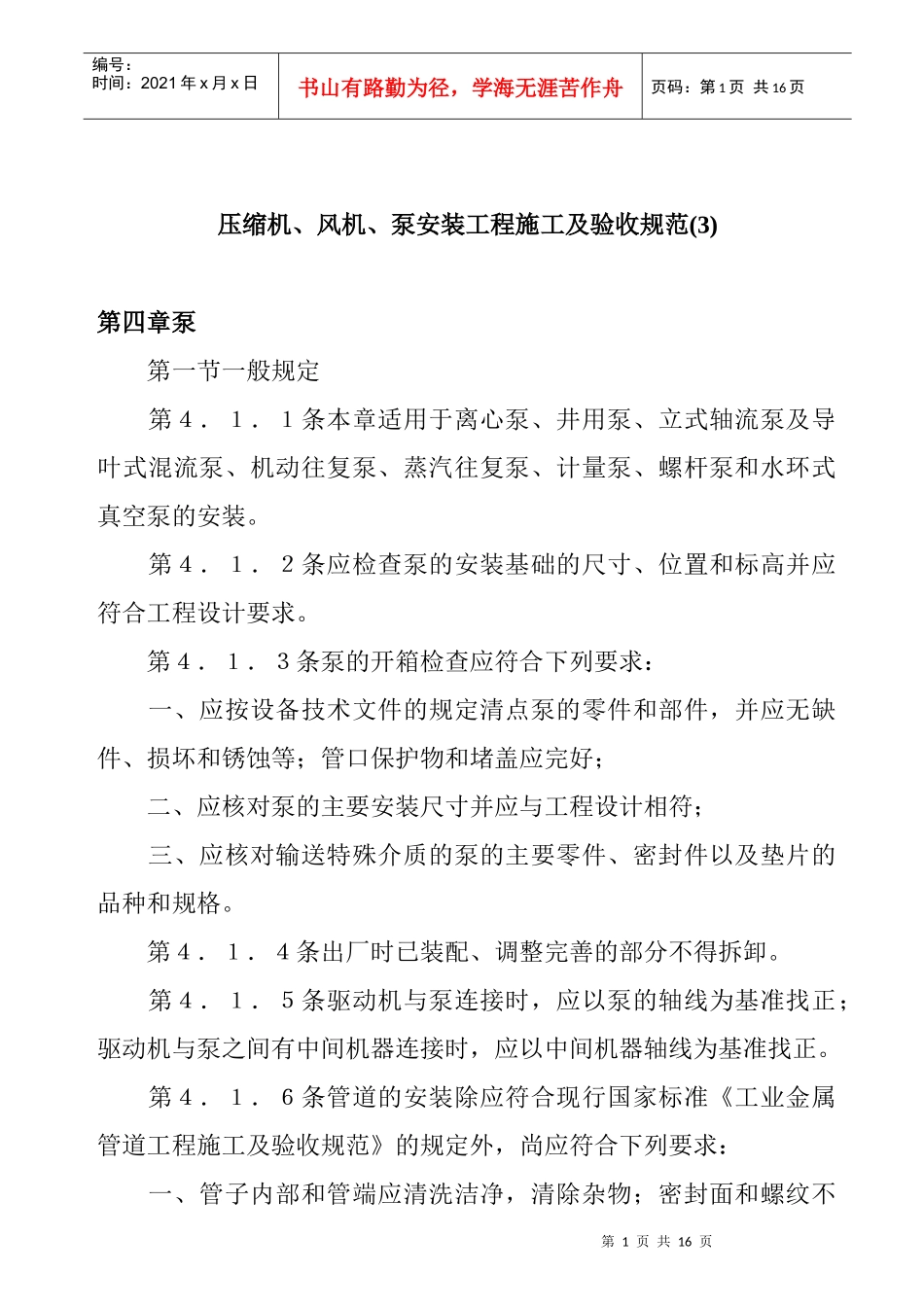

压缩机、风机、泵安装工程施工及验收规范2_第1页
1/16

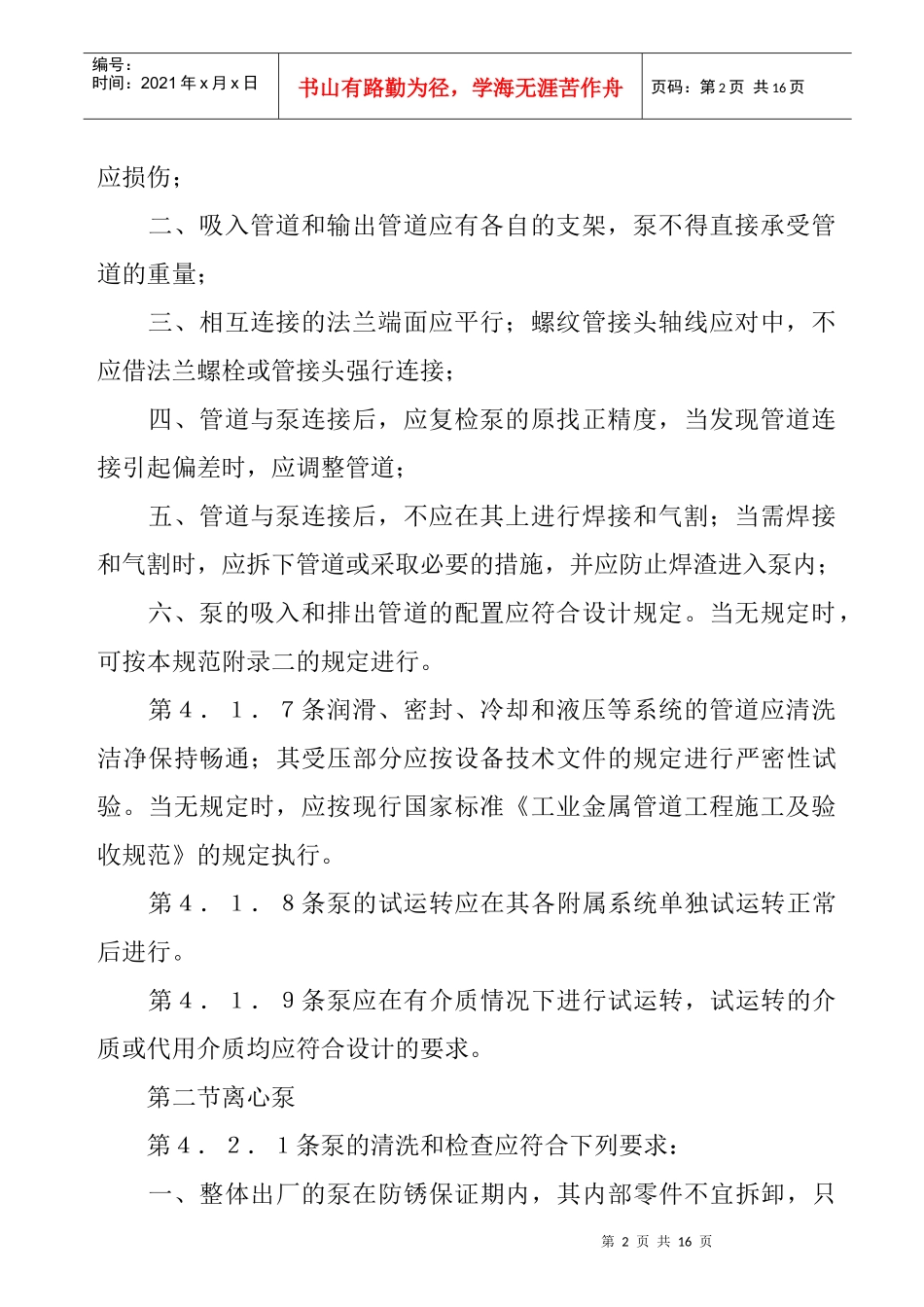

压缩机、风机、泵安装工程施工及验收规范2_第2页
2/16
压缩机、风机、泵安装工程施工及验收规范2_第3页
3/16
第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页压缩机、风机、泵安装工程施工及验收规范(3)第四章泵第一节一般规定第4.1.1条本章适用于离心泵、井用泵、立式轴流泵及导叶式混流泵、机动往复泵、蒸汽往复泵、计量泵、螺杆泵和水环式真空泵的安装。第4.1.2条应检查泵的安装基础的尺寸、位置和标高并应符合工程设计要求。第4.1.3条泵的开箱检查应符合下列要求:一、应按设备技术文件的规定清点泵的零件和部件,并应无缺件、损坏和锈蚀等;管口保护物和堵盖应完好;二、应核对泵的主要安装尺寸并应与工程设计相符;三、应核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格。第4.1.4条出厂时已装配、调整完善的部分不得拆卸。第4.1.5条驱动机与泵连接时,应以泵的轴线为基准找正;驱动机与泵之间有中间机器连接时,应以中间机器轴线为基准找正。第4.1.6条管道的安装除应符合现行国家标准《工业金属管道工程施工及验收规范》的规定外,尚应符合下列要求:一、管子内部和管端应清洗洁净,清除杂物;密封面和螺纹不第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页应损伤;二、吸入管道和输出管道应有各自的支架,泵不得直接承受管道的重量;三、相互连接的法兰端面应平行;螺纹管接头轴线应对中,不应借法兰螺栓或管接头强行连接;四、管道与泵连接后,应复检泵的原找正精度,当发现管道连接引起偏差时,应调整管道;五、管道与泵连接后,不应在其上进行焊接和气割;当需焊接和气割时,应拆下管道或采取必要的措施,并应防止焊渣进入泵内;六、泵的吸入和排出管道的配置应符合设计规定。当无规定时,可按本规范附录二的规定进行。第4.1.7条润滑、密封、冷却和液压等系统的管道应清洗洁净保持畅通;其受压部分应按设备技术文件的规定进行严密性试验。当无规定时,应按现行国家标准《工业金属管道工程施工及验收规范》的规定执行。第4.1.8条泵的试运转应在其各附属系统单独试运转正常后进行。第4.1.9条泵应在有介质情况下进行试运转,试运转的介质或代用介质均应符合设计的要求。第二节离心泵第4.2.1条泵的清洗和检查应符合下列要求:一、整体出厂的泵在防锈保证期内,其内部零件不宜拆卸,只第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页清洗外表。当超过防锈保证期或有明显缺陷需拆卸时,其拆卸、清洗和检查应符合设备技术文件的规定。当无规定时,应符合下列要求:1.拆下叶轮部件应清洗洁净,叶轮应无损伤;2.冷却水管路应清洗洁净,并应保持畅通;3.管道泵和共轴式泵不宜拆卸;二、解体出厂的泵的清洗和检查应符合下列要求:1.泵的主要零件、部件和附属设备、中分面和套装零件、部件的端面不得有擦伤和划痕;轴的表面不得有裂纹、压伤及其它缺陷。清洗洁净后应去除水分并应将零件、部件和设备表面涂上润滑油和按装配的顺序分类放置;2.泵壳垂直中分面不宜折卸和清洗。第4.2.2条整体安装的泵,纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或其它水平面上进行测量;解体安装的泵纵向和横向安装水平偏差均不应大于0.05/1000,并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。第4.2.3条泵的找正应符合下列要求:一、驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时,两半联轴器的径向位移、端面间隙、轴线倾斜均应符合设备技术文件的规定。当无规定时,应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定;第4页共16页第3页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共16页二、驱动机轴与泵轴以皮带连接时,两轴的平行度、两轮的偏移应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定;三、汽轮机驱动的泵和输送高温、低温液体的泵(锅炉给水泵、热油泵、低温泵等)在常温状态下找正时,应按设计...
