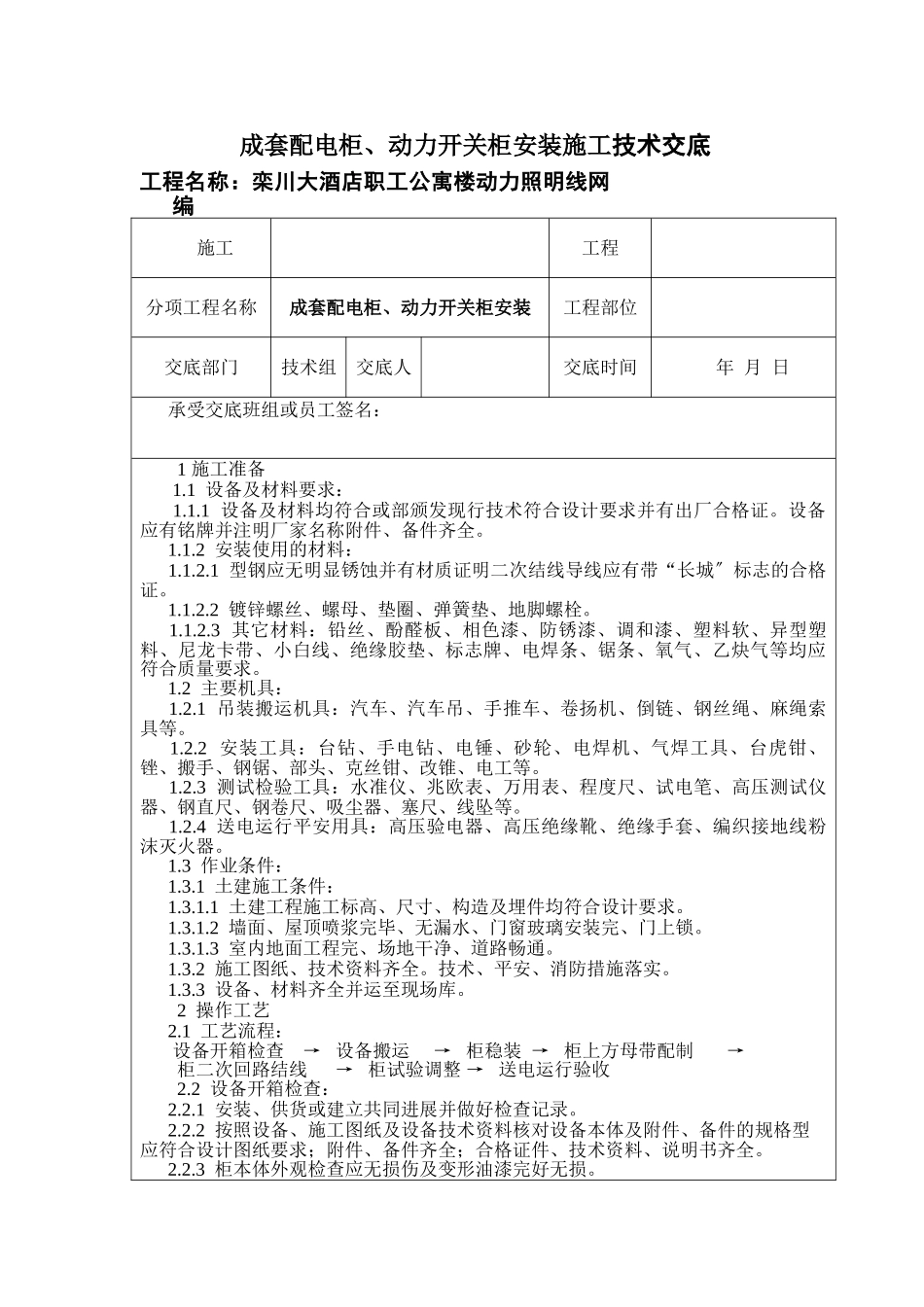

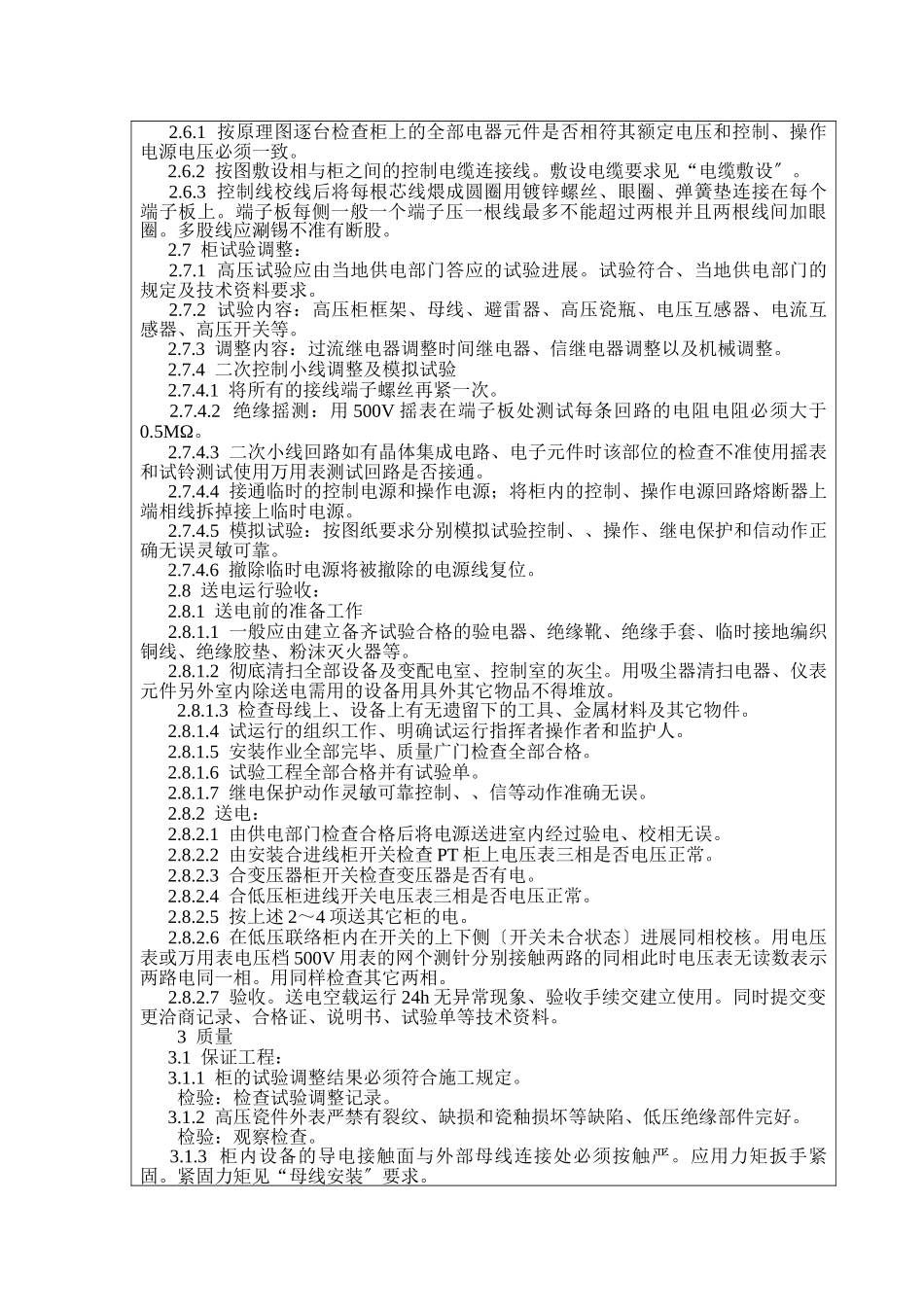

成套配电柜、动力开关柜安装施工技术交底工程名称：栾川大酒店职工公寓楼动力照明线网编施工工程分项工程名称成套配电柜、动力开关柜安装工程部位交底部门技术组交底人交底时间年月日承受交底班组或员工签名：1施工准备1.1设备及材料要求：1.1.1设备及材料均符合或部颁发现行技术符合设计要求并有出厂合格证。设备应有铭牌并注明厂家名称附件、备件齐全。1.1.2安装使用的材料：1.1.2.1型钢应无明显锈蚀并有材质证明二次结线导线应有带“长城〞标志的合格证。1.1.2.2镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。1.1.2.3其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软、异型塑料、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。1.2主要机具：1.2.1吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。1.2.2安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉、搬手、钢锯、部头、克丝钳、改锥、电工等。1.2.3测试检验工具：水准仪、兆欧表、万用表、程度尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。1.2.4送电运行平安用具：高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器。1.3作业条件：1.3.1土建施工条件：1.3.1.1土建工程施工标高、尺寸、构造及埋件均符合设计要求。1.3.1.2墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。1.3.1.3室内地面工程完、场地干净、道路畅通。1.3.2施工图纸、技术资料齐全。技术、平安、消防措施落实。1.3.3设备、材料齐全并运至现场库。2操作工艺2.1工艺流程：设备开箱检查→设备搬运→柜稳装→柜上方母带配制→柜二次回路结线→柜试验调整→送电运行验收2.2设备开箱检查：2.2.1安装、供货或建立共同进展并做好检查记录。2.2.2按照设备、施工图纸及设备技术资料核对设备本体及附件、备件的规格型应符合设计图纸要求；附件、备件齐全；合格证件、技术资料、说明书齐全。2.2.3柜本体外观检查应无损伤及变形油漆完好无损。2.2.4柜检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。2.3设备搬运2.3.1设备运输：由起重工作业电工配合。根据设备重量、间隔长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。2.3.2设备运输、吊装时考前须知：2.3.2.1道路要事先清理保证平整畅通。2.3.2.2设备吊点。柜顶部有吊环者吊索应穿在吊环内无吊环者吊素应挂在四角主要承力构造处不得将吊索吊在设备部件上。吊索的绳长应一致以防柜体变形或损坏部件。2.3.2.3汽车运输时必须用麻绳将设备与车身固定牢开车要平稳。2.4柜安装：2.4.1根底型钢安装：2.4.1.1调直型钢。将有弯的型钢调直然后按图纸要求预制加工根底型钢架并刷好防锈漆。2.4.1.2按施工图纸所标位置将预制好的根底型钢架放在预留铁件上用水准仪或程度尺找平、找正。找平过程中需用垫片的地方最多不能超过三片。然后将根底型钢架、预埋铁件、垫片用电焊焊牢。最终根底型钢顶部宜高出抹平地面10mm手车柜按技术要求执行。根底型钢安装允许偏向见表2-30。根底型钢安装的允许偏向允许偏差mm/mmm/全长不直度<1<5水平度<1<5位置误差及不平行度<5注：环形布置按设计要求。2.4.1.3根底型钢与地线连接：根底型钢安装完毕后将室外地线扁钢分别引入室内〔与变压器安装地线配合〕与根底型钢的两端焊牢焊接面为扁钢宽度的二倍。然后将根底型钢刷两遍灰漆。2.4.2柜稳装：2.4.2.1柜安装。应按施工图纸的布置按顺序将柜放在根底型钢上。单独柜只找柜面和侧面的垂直度。成列柜各台就位后先找正两端的柜在从柜下至上三分之二高的位置绷上小线逐台找正拒不以柜面为准。找正时采用0.5mm铁片进展调整每处垫片最多不能超过三片。然后按柜固定螺孔尺寸在根底型钢架上用手电钻钻孔。一般无要求时低压柜钻φ12.2孔高压柜钻φ16.2孔分别用M12、M16镀锌螺丝固定。允许偏向见表2-31。2.4.2.2柜就位找正、找平后除柜体与根底型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。2.4.2.3柜接地：每台柜单独与根底型钢连接。每台柜从后面左下部的根底型钢侧面上焊上鼻子用6mm2铜线与柜上的接地...
