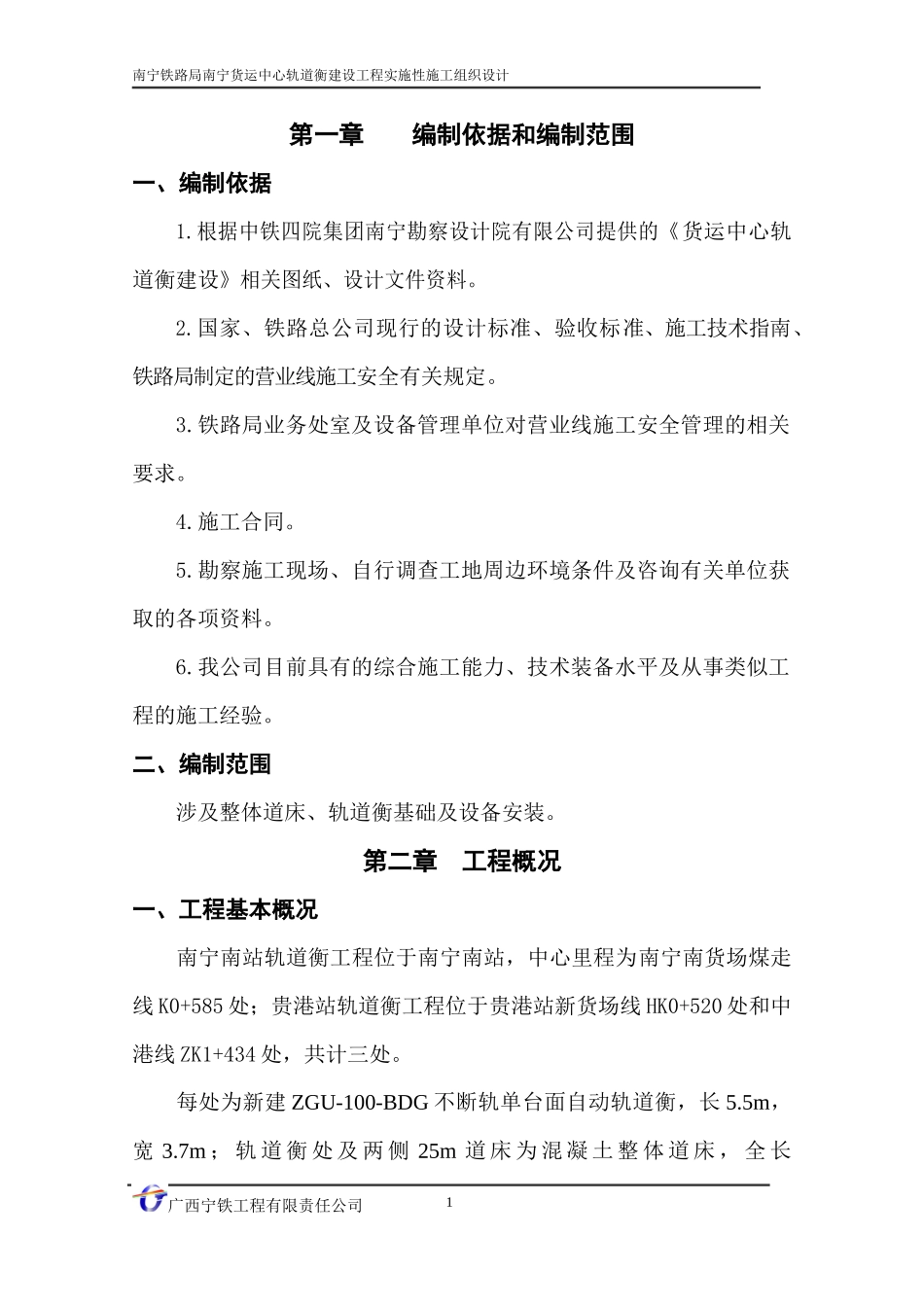

1南宁铁路局南宁货运中心轨道衡建设工程实施性施工组织设计第一章编制依据和编制范围一、编制依据1.根据中铁四院集团南宁勘察设计院有限公司提供的《货运中心轨道衡建设》相关图纸、设计文件资料。2.国家、铁路总公司现行的设计标准、验收标准、施工技术指南、铁路局制定的营业线施工安全有关规定。3.铁路局业务处室及设备管理单位对营业线施工安全管理的相关要求。4.施工合同。5.勘察施工现场、自行调查工地周边环境条件及咨询有关单位获取的各项资料。6.我公司目前具有的综合施工能力、技术装备水平及从事类似工程的施工经验。二、编制范围涉及整体道床、轨道衡基础及设备安装。第二章工程概况一、工程基本概况南宁南站轨道衡工程位于南宁南站，中心里程为南宁南货场煤走线K0+585处；贵港站轨道衡工程位于贵港站新货场线HK0+520处和中港线ZK1+434处，共计三处。每处为新建ZGU-100-BDG不断轨单台面自动轨道衡，长5.5m，宽3.7m；轨道衡处及两侧25m道床为混凝土整体道床，全长广西宁铁工程有限责任公司2南宁铁路局南宁货运中心轨道衡建设工程实施性施工组织设计50.08+5.5米，过渡段每侧10米。轨道衡基础为C35钢筋混凝土，基础厚度为0.703米，基底为10cmC15砼垫层。工程所处位置既有线路为P43kg钢轨、砼枕，无轨道电路，路基为低路堑地段。南宁南站轨道衡施工现场距离道口约100米，无道路进出，也无法修建施工便道，材料需要人工挑运或轨汽运输，混凝土采用泵送商品混凝土。贵港站轨道衡施工现场距离道口约120米，无道路进出，也无法修建施工便道，材料需要人工挑运或轨汽运输，混凝土采用泵送商品混凝土。二、主要工程内容及数量（每处）序号工作项目单位数量一工作坑1基坑挖土方（h≤3m）m32502基坑回填土m31073弃土外运m3143二轨道衡基础1C35钢筋混凝土基础m313.12HPB300钢筋t0.1863HRB400钢筋t1.3324C15砼垫层m316三整体道床1C35钢筋混凝土m3109.82HPB300钢筋t0.4133HRB400钢筋t6.1254新Ⅱ型混凝土枕根905安装弹条调高扣件套906沉降缝沥青麻絮塞缝（厚2cm)m20.97沉降缝沥青浸制木板（厚2cm)m211.48防爬预埋件M18×60螺栓kg9.09C15砼垫层m316四其它1过渡段部分C15素砼m382过渡段回填石碴m338广西宁铁工程有限责任公司3安全员材料员技术员质检员施工员总工程师项目经理南宁铁路局南宁货运中心轨道衡建设工程实施性施工组织设计3整理回收原混凝土枕根100五设备安装1单台面不断轨道衡台1六线路加固（R）延长米701工字钢线路加固(单股道)m96附注：轨道衡设备安装主要工程量包括：（1）轨道衡台面安装；（2）轨道衡电器安装（轨道衡四只压力、四只剪力传感器及车号识别系统安装；轨道衡防雷设备安装；8小时不间断电源安装；智能仪表、计算机及服务器、光纤通信设备安装）；（3）轨道衡称重软件安装及设备调试；（4）轨道衡联网安装及调试（设备接口程序安装及调试、联网节点及应用软件部署及调试、路局传输软件安装及调试、轨道衡检测数据车站与路局、路局与铁路总公司及系统之间的联网调试）;（5）挂运检衡车对轨道衡整体状况进行系统调试。第二章施工总体方案一、施工组织机构及施工队伍（一）组织机构施工前进行开工动员，首先由项目经理召集管理人员、工程技术人员、施工人员进行施工动员；随后组织人员按计划分批进驻现场开展施工。1.施工组织机构：广西宁铁工程有限责任公司4南宁铁路局南宁货运中心轨道衡建设工程实施性施工组织设计岗位职责项目经理：负责指挥和管理全部施工工作，对公司的质量方针目标和安全目标在工程中有效负责。总工程师：对本项目工程技术、计量检验负全面技术责任，负责工程项目施工方案制定与组织审核，督促检查各项质量计划的实施。组织有关人员学习各种质量、安全管理文件和南宁市有关部门关于环境保护的各种规定，协助项目经理建立质量、安全、环保管理体系。技术员：负责编制施工组织设计，现场施工放线，做好隐蔽工程检查签证，填好验表，编制竣工资料，办理竣工移交工作，做好优质工程资料收信、整理和上报工作。施工员：全面负责工程施工工作，做好施工点安全生产管理工作；按设计图纸要求组织施工，对工点所需劳力、材料、机具等要及时落实以保...
