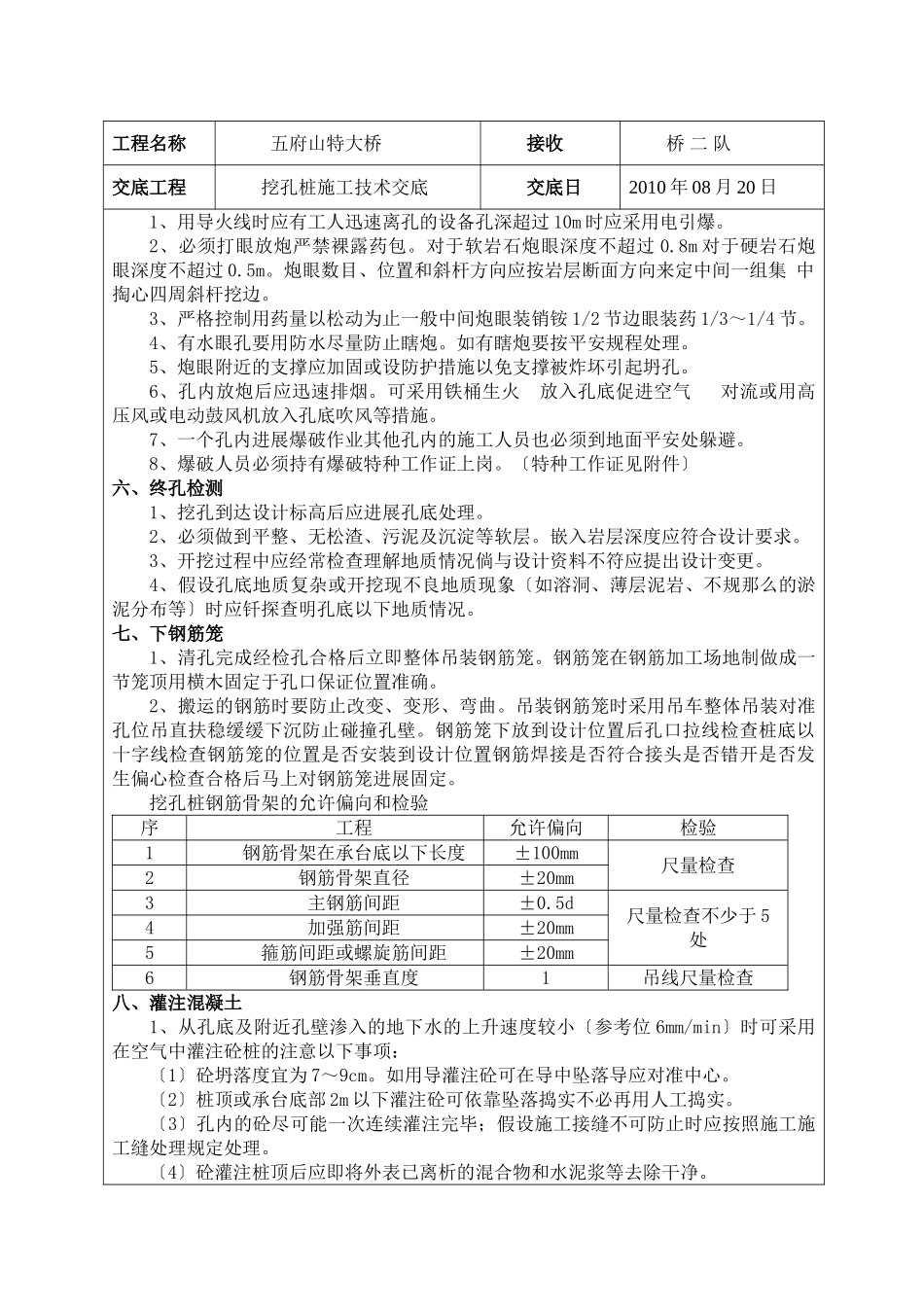

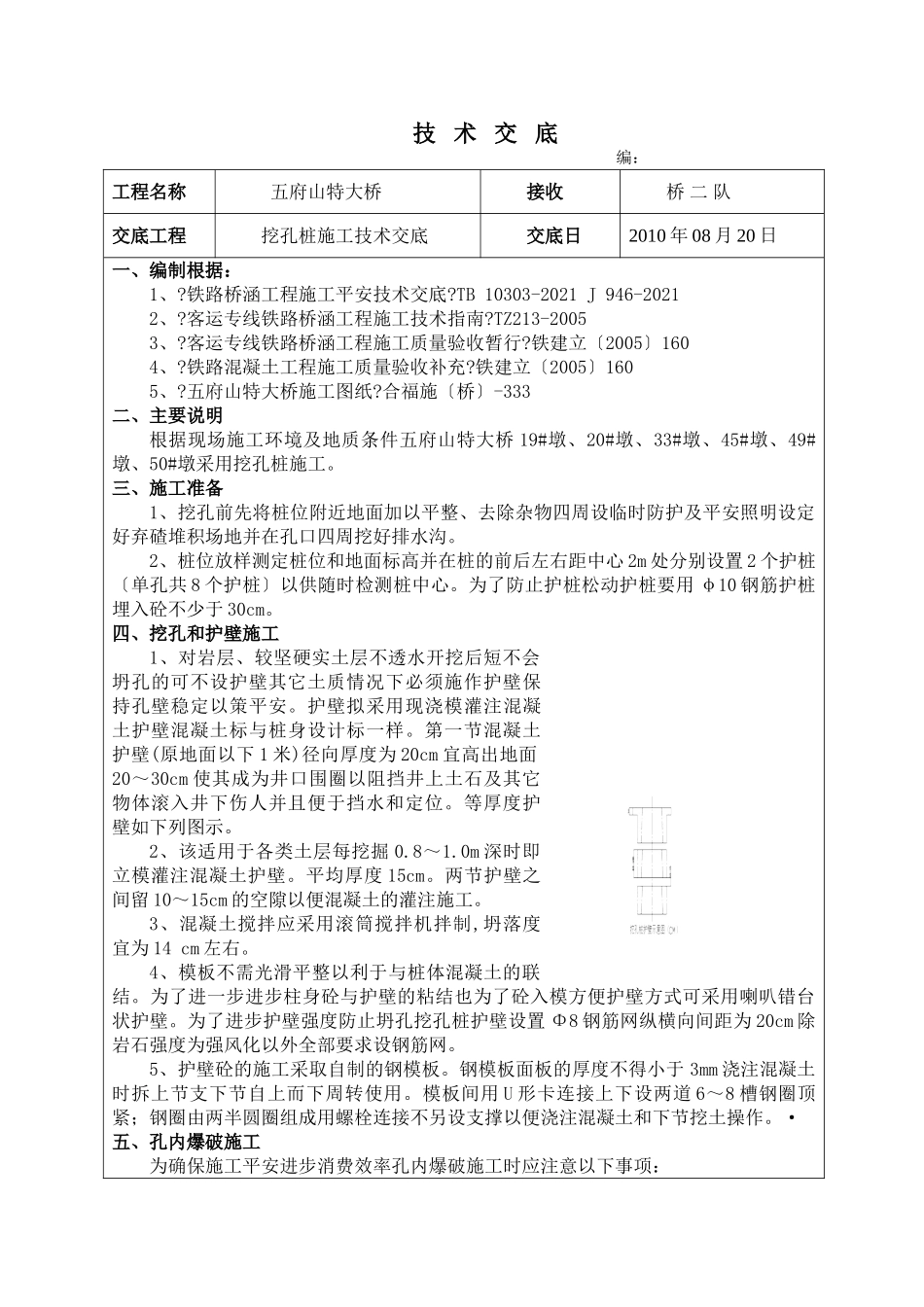

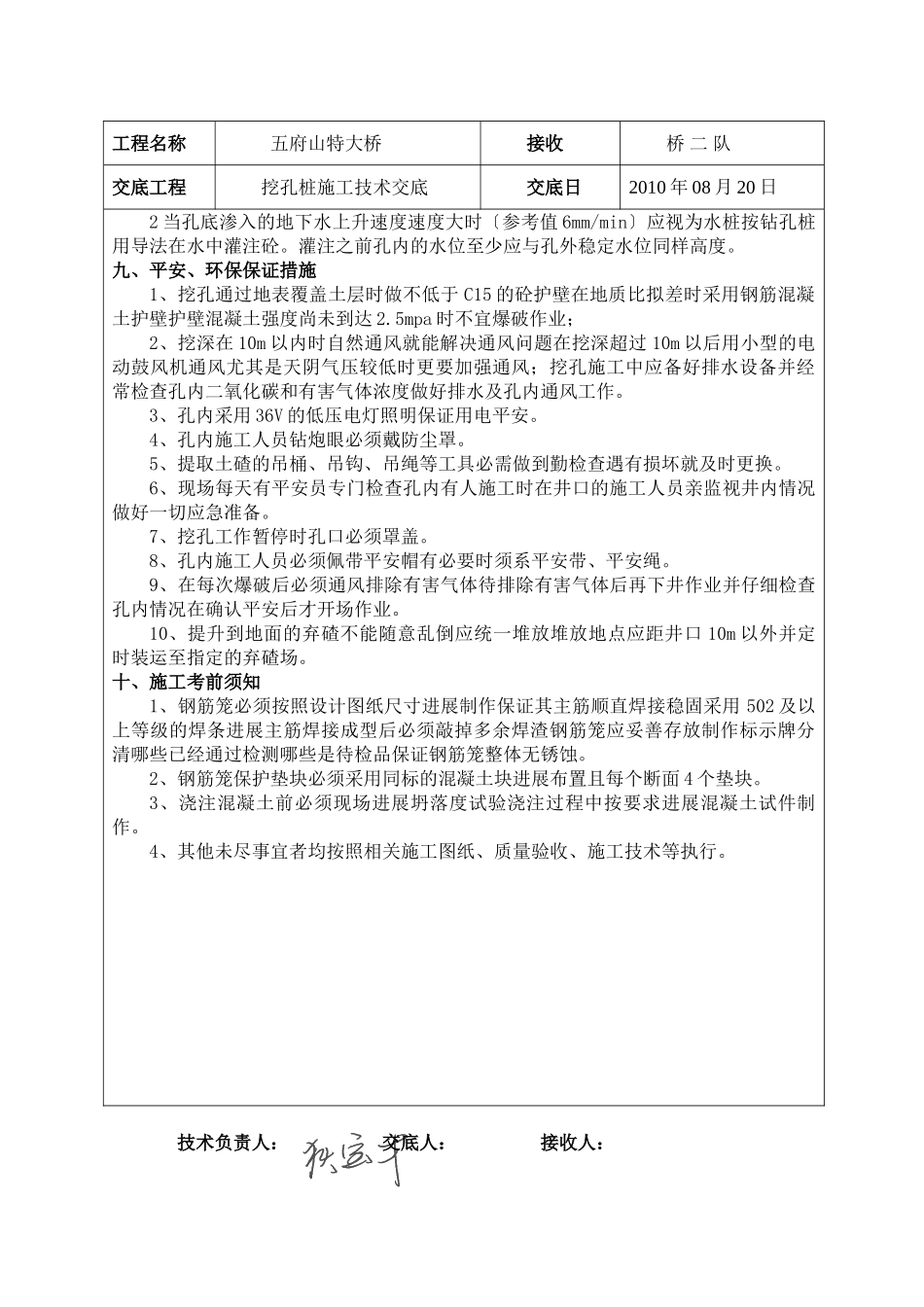

技术交底编：工程名称五府山特大桥接收桥二队交底工程挖孔桩施工技术交底交底日2010年08月20日一、编制根据：1、?铁路桥涵工程施工平安技术交底?TB10303-2021J946-20212、?客运专线铁路桥涵工程施工技术指南?TZ213-20053、?客运专线铁路桥涵工程施工质量验收暂行?铁建立〔2005〕1604、?铁路混凝土工程施工质量验收补充?铁建立〔2005〕1605、?五府山特大桥施工图纸?合福施〔桥〕-333二、主要说明根据现场施工环境及地质条件五府山特大桥19#墩、20#墩、33#墩、45#墩、49#墩、50#墩采用挖孔桩施工。三、施工准备1、挖孔前先将桩位附近地面加以平整、去除杂物四周设临时防护及平安照明设定好弃碴堆积场地并在孔口四周挖好排水沟。2、桩位放样测定桩位和地面标高并在桩的前后左右距中心2m处分别设置2个护桩〔单孔共8个护桩〕以供随时检测桩中心。为了防止护桩松动护桩要用φ10钢筋护桩埋入砼不少于30cm。四、挖孔和护壁施工1、对岩层、较坚硬实土层不透水开挖后短不会坍孔的可不设护壁其它土质情况下必须施作护壁保持孔壁稳定以策平安。护壁拟采用现浇模灌注混凝土护壁混凝土标与桩身设计标一样。第一节混凝土护壁(原地面以下1米)径向厚度为20cm宜高出地面20～30cm使其成为井口围圈以阻挡井上土石及其它物体滚入井下伤人并且便于挡水和定位。等厚度护壁如下列图示。2、该适用于各类土层每挖掘0.8～1.0m深时即立模灌注混凝土护壁。平均厚度15cm。两节护壁之间留10～15cm的空隙以便混凝土的灌注施工。3、混凝土搅拌应采用滚筒搅拌机拌制,坍落度宜为14cm左右。4、模板不需光滑平整以利于与桩体混凝土的联结。为了进一步进步柱身砼与护壁的粘结也为了砼入模方便护壁方式可采用喇叭错台状护壁。为了进步护壁强度防止坍孔挖孔桩护壁设置Φ8钢筋网纵横向间距为20cm除岩石强度为强风化以外全部要求设钢筋网。5、护壁砼的施工采取自制的钢模板。钢模板面板的厚度不得小于3mm浇注混凝土时拆上节支下节自上而下周转使用。模板间用U形卡连接上下设两道6～8槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便浇注混凝土和下节挖土操作。·五、孔内爆破施工为确保施工平安进步消费效率孔内爆破施工时应注意以下事项：工程名称五府山特大桥接收桥二队交底工程挖孔桩施工技术交底交底日2010年08月20日1、用导火线时应有工人迅速离孔的设备孔深超过10m时应采用电引爆。2、必须打眼放炮严禁裸露药包。对于软岩石炮眼深度不超过0.8m对于硬岩石炮眼深度不超过0.5m。炮眼数目、位置和斜杆方向应按岩层断面方向来定中间一组集中掏心四周斜杆挖边。3、严格控制用药量以松动为止一般中间炮眼装销铵1/2节边眼装药1/3～1/4节。4、有水眼孔要用防水尽量防止瞎炮。如有瞎炮要按平安规程处理。5、炮眼附近的支撑应加固或设防护措施以免支撑被炸坏引起坍孔。6、孔内放炮后应迅速排烟。可采用铁桶生火放入孔底促进空气对流或用高压风或电动鼓风机放入孔底吹风等措施。7、一个孔内进展爆破作业其他孔内的施工人员也必须到地面平安处躲避。8、爆破人员必须持有爆破特种工作证上岗。〔特种工作证见附件〕六、终孔检测1、挖孔到达设计标高后应进展孔底处理。2、必须做到平整、无松渣、污泥及沉淀等软层。嵌入岩层深度应符合设计要求。3、开挖过程中应经常检查理解地质情况倘与设计资料不符应提出设计变更。4、假设孔底地质复杂或开挖现不良地质现象〔如溶洞、薄层泥岩、不规那么的淤泥分布等〕时应钎探查明孔底以下地质情况。七、下钢筋笼1、清孔完成经检孔合格后立即整体吊装钢筋笼。钢筋笼在钢筋加工场地制做成一节笼顶用横木固定于孔口保证位置准确。2、搬运的钢筋时要防止改变、变形、弯曲。吊装钢筋笼时采用吊车整体吊装对准孔位吊直扶稳缓缓下沉防止碰撞孔壁。钢筋笼下放到设计位置后孔口拉线检查桩底以十字线检查钢筋笼的位置是否安装到设计位置钢筋焊接是否符合接头是否错开是否发生偏心检查合格后马上对钢筋笼进展固定。挖孔桩钢筋骨架的允许偏向和检验序工程允许偏向检验1钢筋骨架在承台底以下长度±100mm尺量检查2钢筋骨架直径±20mm3主钢筋间距±0.5d尺量检查不少于5处4加强筋间距±20mm5箍筋间距或螺旋筋...
