唐山某钢铁公司烧结机安装工程施工组织设计VIP免费

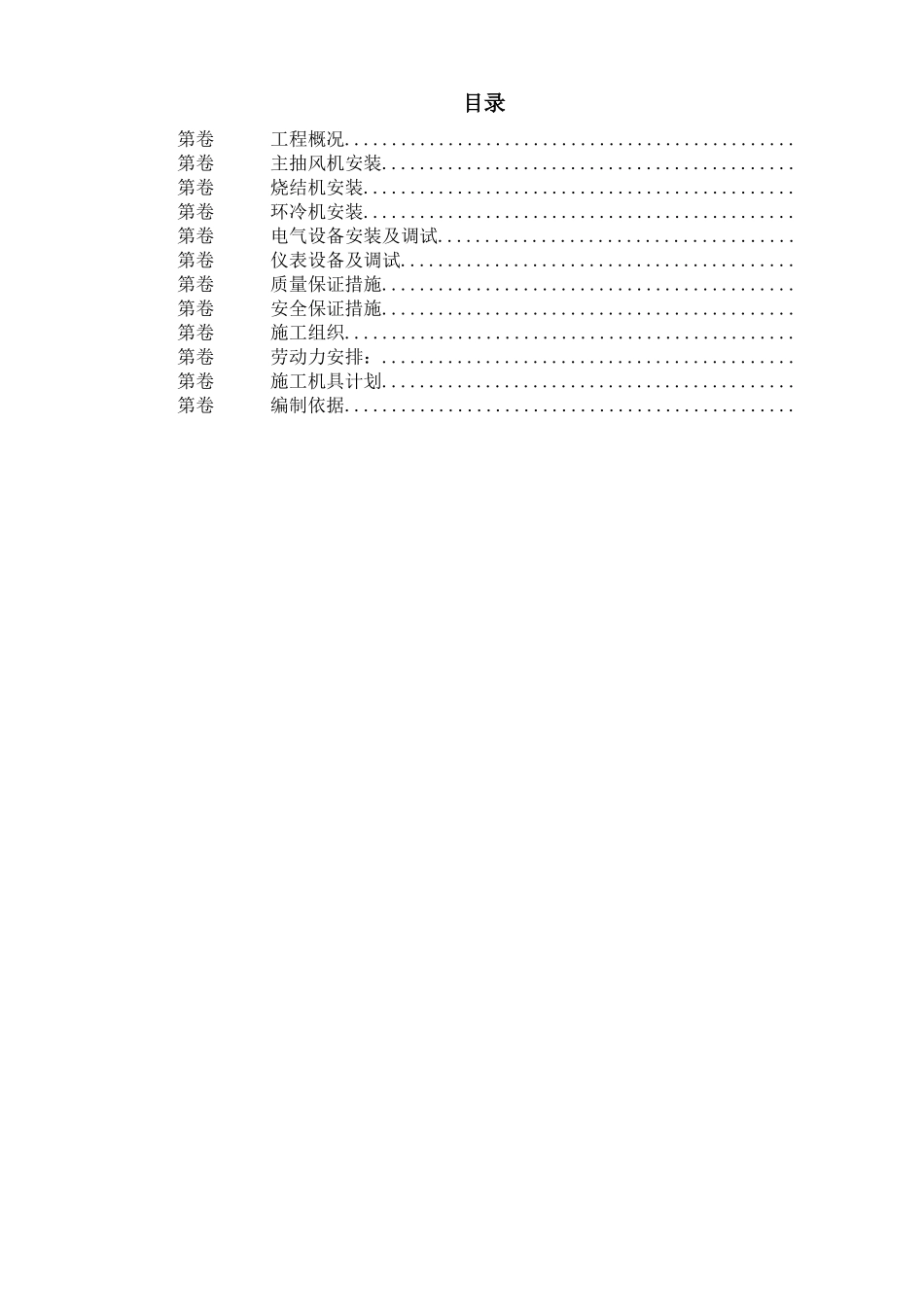

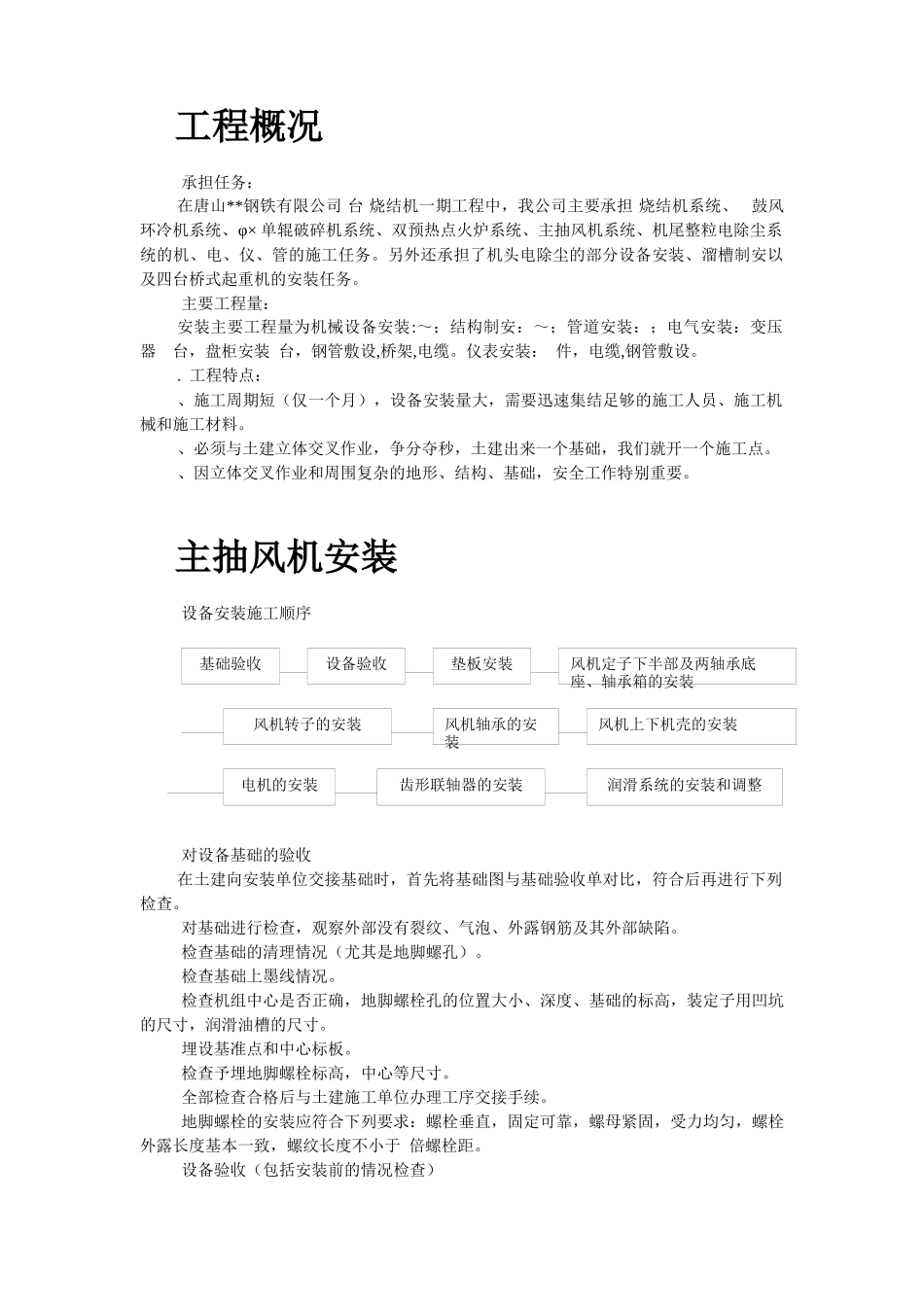

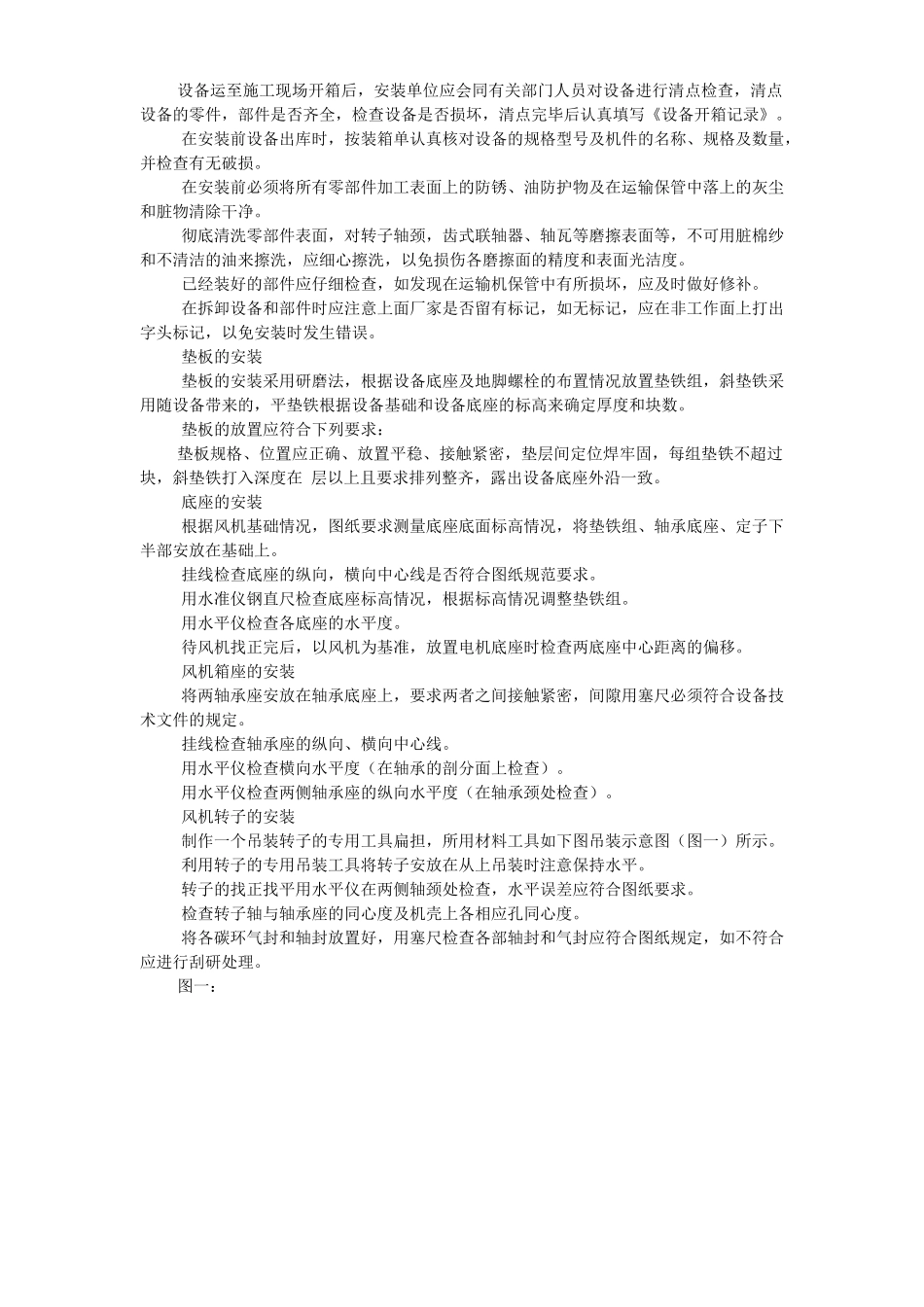

目录第卷工程概况................................................第卷主抽风机安装............................................第卷烧结机安装..............................................第卷环冷机安装..............................................第卷电气设备安装及调试......................................第卷仪表设备及调试..........................................第卷质量保证措施............................................第卷安全保证措施............................................第卷施工组织................................................第卷劳动力安排：............................................第卷施工机具计划............................................第卷编制依据................................................基础验收设备验收垫板安装风机定子下半部及两轴承底座、轴承箱的安装风机转子的安装风机轴承的安装风机上下机壳的安装电机的安装齿形联轴器的安装润滑系统的安装和调整工程概况承担任务：在唐山**钢铁有限公司台烧结机一期工程中，我公司主要承担烧结机系统、鼓风环冷机系统、φ×单辊破碎机系统、双预热点火炉系统、主抽风机系统、机尾整粒电除尘系统的机、电、仪、管的施工任务。另外还承担了机头电除尘的部分设备安装、溜槽制安以及四台桥式起重机的安装任务。主要工程量：安装主要工程量为机械设备安装:～；结构制安：～；管道安装：；电气安装：变压器台，盘柜安装台，钢管敷设,桥架,电缆。仪表安装：件，电缆,钢管敷设。.工程特点：、施工周期短（仅一个月），设备安装量大，需要迅速集结足够的施工人员、施工机械和施工材料。、必须与土建立体交叉作业，争分夺秒，土建出来一个基础，我们就开一个施工点。、因立体交叉作业和周围复杂的地形、结构、基础，安全工作特别重要。主抽风机安装设备安装施工顺序对设备基础的验收在土建向安装单位交接基础时，首先将基础图与基础验收单对比，符合后再进行下列检查。对基础进行检查，观察外部没有裂纹、气泡、外露钢筋及其外部缺陷。检查基础的清理情况（尤其是地脚螺孔）。检查基础上墨线情况。检查机组中心是否正确，地脚螺栓孔的位置大小、深度、基础的标高，装定子用凹坑的尺寸，润滑油槽的尺寸。埋设基准点和中心标板。检查予埋地脚螺栓标高，中心等尺寸。全部检查合格后与土建施工单位办理工序交接手续。地脚螺栓的安装应符合下列要求：螺栓垂直，固定可靠，螺母紧固，受力均匀，螺栓外露长度基本一致，螺纹长度不小于倍螺栓距。设备验收（包括安装前的情况检查）设备运至施工现场开箱后，安装单位应会同有关部门人员对设备进行清点检查，清点设备的零件，部件是否齐全，检查设备是否损坏，清点完毕后认真填写《设备开箱记录》。在安装前设备出库时，按装箱单认真核对设备的规格型号及机件的名称、规格及数量，并检查有无破损。在安装前必须将所有零部件加工表面上的防锈、油防护物及在运输保管中落上的灰尘和脏物清除干净。彻底清洗零部件表面，对转子轴颈，齿式联轴器、轴瓦等磨擦表面等，不可用脏棉纱和不清洁的油来擦洗，应细心擦洗，以免损伤各磨擦面的精度和表面光洁度。已经装好的部件应仔细检查，如发现在运输机保管中有所损坏，应及时做好修补。在拆卸设备和部件时应注意上面厂家是否留有标记，如无标记，应在非工作面上打出字头标记，以免安装时发生错误。垫板的安装垫板的安装采用研磨法，根据设备底座及地脚螺栓的布置情况放置垫铁组，斜垫铁采用随设备带来的，平垫铁根据设备基础和设备底座的标高来确定厚度和块数。垫板的放置应符合下列要求：垫板规格、位置应正确、放置平稳、接触紧密，垫层间定位焊牢固，每组垫铁不超过块，斜垫铁打入深度在层以上且要求排列整齐，露出设备底座外沿一致。底座的安装根据风机基础情况，图纸要求测量底座底面标高情况，将垫铁组、轴承底座、定子下半部安放在基础上。挂线检查底座的纵向，横向中心线是否符合图纸规范要求。用水准仪钢直尺检查底座标高情况，根据标高情况调整垫铁组。用水平仪检查各...
