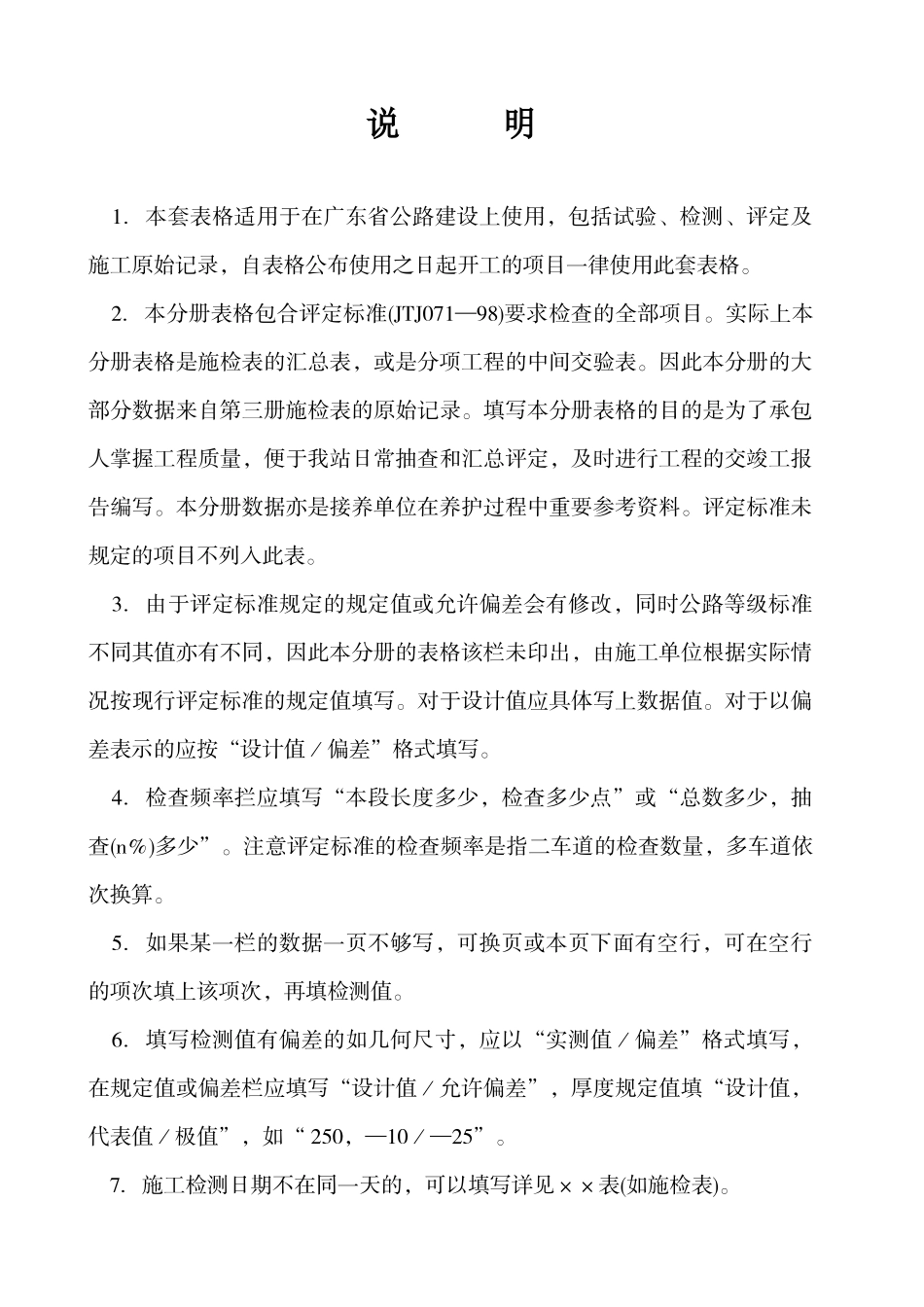

广东省公路工程施工表格(试行)第二册共四册第一册工程质量评定表第二册工程质量检验报告单及统计表第三册工程施工现场检查检测记录表第四册工程质量检验室内试验记录表主要编审人员：张代游罗炳华柴尔乔余峰广东省交通厅工程质量监督站一九九九年十月说明1．本套表格适用于在广东省公路建设上使用，包括试验、检测、评定及施工原始记录，自表格公布使用之日起开工的项目一律使用此套表格。2．本分册表格包合评定标准(JTJ071—98)要求检查的全部项目。实际上本分册表格是施检表的汇总表，或是分项工程的中间交验表。因此本分册的大部分数据来自第三册施检表的原始记录。填写本分册表格的目的是为了承包人掌握工程质量，便于我站日常抽查和汇总评定，及时进行工程的交竣工报告编写。本分册数据亦是接养单位在养护过程中重要参考资料。评定标准未规定的项目不列入此表。3．由于评定标准规定的规定值或允许偏差会有修改，同时公路等级标准不同其值亦有不同，因此本分册的表格该栏未印出，由施工单位根据实际情况按现行评定标准的规定值填写。对于设计值应具体写上数据值。对于以偏差表示的应按“设计值／偏差”格式填写。4．检查频率拦应填写“本段长度多少，检查多少点”或“总数多少，抽查(n％)多少”。注意评定标准的检查频率是指二车道的检查数量，多车道依次换算。5．如果某一栏的数据一页不够写，可换页或本页下面有空行，可在空行的项次填上该项次，再填检测值。6．填写检测值有偏差的如几何尺寸，应以“实测值／偏差”格式填写，在规定值或偏差栏应填写“设计值／允许偏差”，厚度规定值填“设计值，代表值／极值”，如“250，—10／—25”。7．施工检测日期不在同一天的，可以填写详见××表(如施检表)。8．本表大部分与施检数据对应，如压实度数据与施检表数据对应，钻孔桩与施检表对应，硅强度报告与试验表对应。因此本表末列检查方法。9．有关强度的规定值填设计强度等级即C，实测值填三个试块的取值强度。弯沉值填写弯沉的实测值，统计值在第一页填写。10．监理工程师应认真审核与本表格有关表格的数据，然后签上对该工程评价的具体意见。11．本表格编制得到了广东虎门技术咨询有限公司，广东省公路建设公司、广东省冠粤路桥有限公司，广东省长大公路工程有限公司的大力支持，提出了很多宝贵的修改意见，在此表示感谢。12．由于时间仓促和水平有限，难免有错漏，请将发现的问题和修改意见告我站，以便修订时改进。一九九九年九月十日目录说明统计表1混凝土或砂浆抗压强度统计表统计表2压实度结果统计表统计表3回弹弯沉检测结果统计表统计表4半刚性基层强度统计表统计表5路面结构厚度统计表统计表6水泥砼路面抗折强度统计表统计表7桩基工程质量检测统计表路基路面工程检表1土方路基质量检验报告单检表2石方路基质量检验报告单检表3砂垫层质量检验报告单检表4袋装砂井、塑料排水板质量检验报告单检表5粉喷桩质量检验报告单检表6加筋工程土工合成材料质量检验报告单检表7隔离工程土工合成材料质量检验报告单检表8过滤排水工程土工合成材料质量检验报告单检表9防裂工程土工合成材料质量检验报告单检表10管道基础及管节安装质量检验报告单检表11检查(雨水)井砌筑质量检验报告单检表12浆砌排水沟质量检验报告单检表13盲沟质量检验报告单检表14砌体和混凝土挡土墙质量检验报告单检表15干砌片石挡土墙质量检验报告单检表16加筋土挡土墙质量检验报告单检表17锚喷支护质量检验报告单检表18锥、护坡质量检验报告单检表19浆砌砌体质量检验报告单检表20干砌片石质量检验报告单检表21石笼防护、导流工程质量检验报告单检表22水泥混凝土面层质量检验报告单检表23沥青混凝土面层和沥青碎(砾)石面层质量检验报告单检表24沥青贯入式面层和上拌下贯面层质量检验报告单检表25沥青表面处治面层质量检验报告单检表26半刚性基层(底基层)质量检验报告单检表27级配碎砾石基层(底基层)质量检验报告单检表28填隙碎石(矿碴)基层质量检验报告单检表29路缘石铺设质量检验报告单检表30路肩质量检验报告单桥梁涵洞工程检表31桥梁总体质量检验报告单检表32钻孔灌注桩质量检验报告单检表33挖孔桩质量检验报告...
