发电厂继电保护管理制度汇编VIP免费

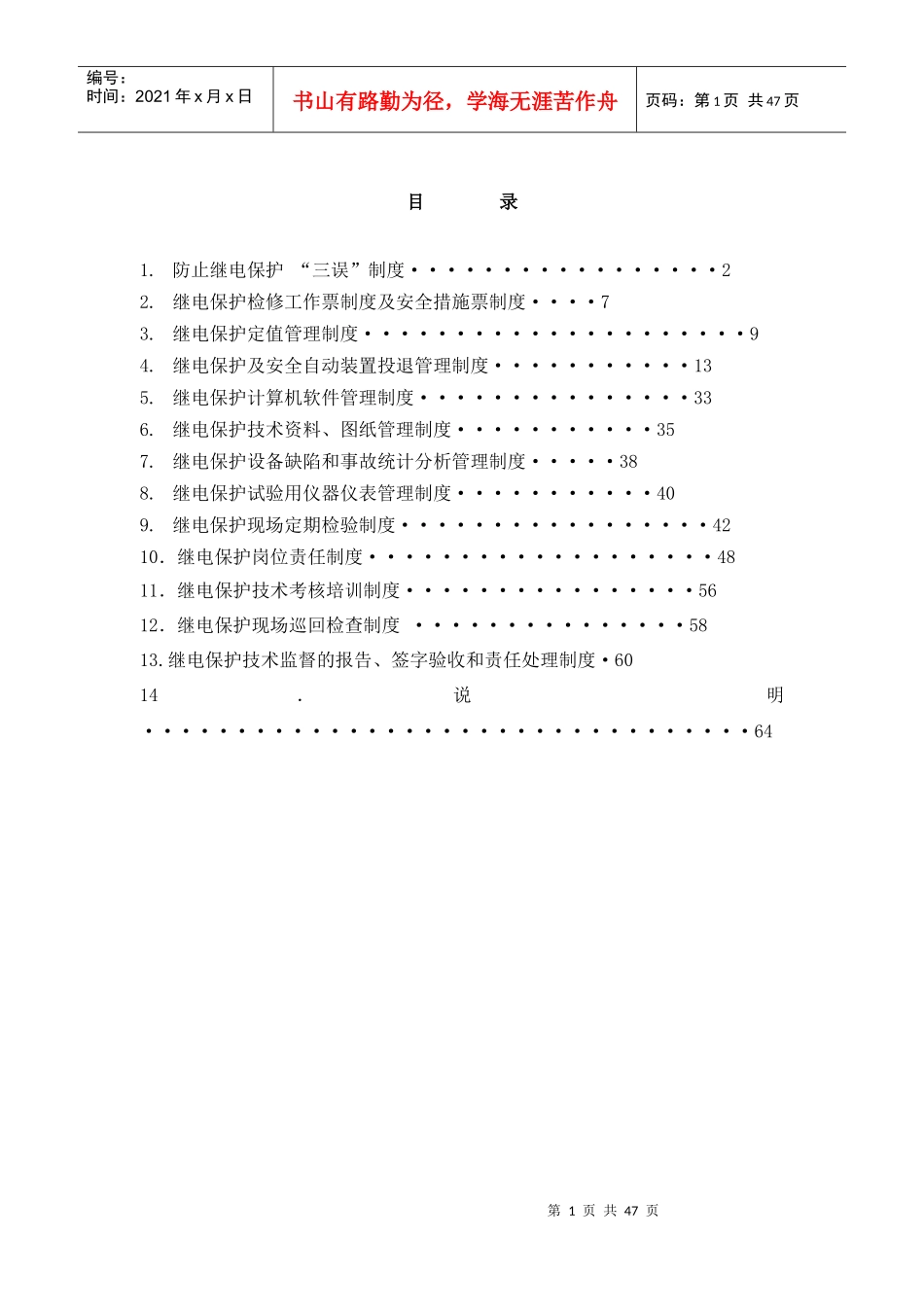

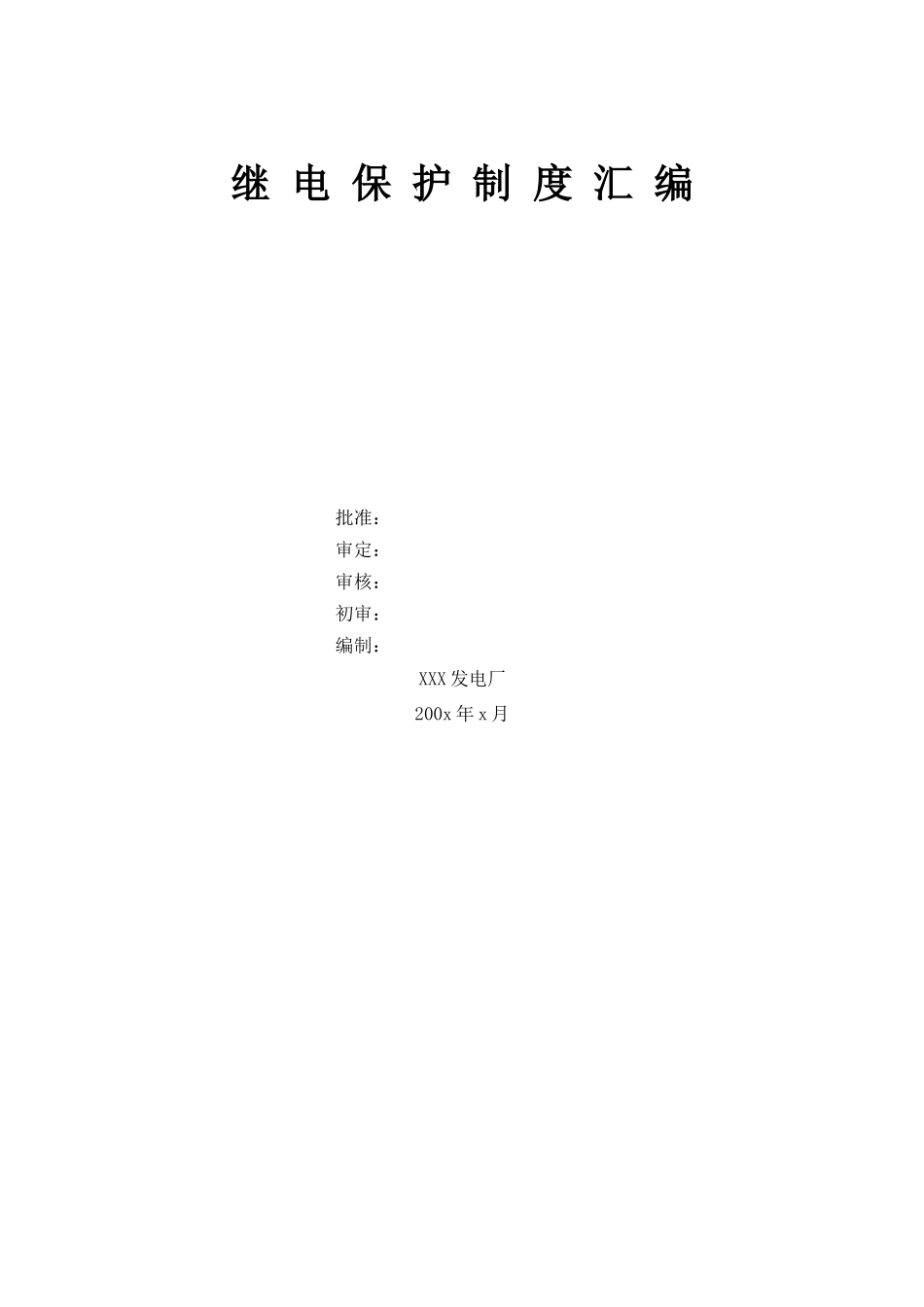

继电保护制度汇编批准：审定：审核：初审：编制：XXX发电厂200x年x月第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录1.防止继电保护“三误”制度·················22.继电保护检修工作票制度及安全措施票制度····73.继电保护定值管理制度·····················94.继电保护及安全自动装置投退管理制度···········135.继电保护计算机软件管理制度···············336.继电保护技术资料、图纸管理制度···········357.继电保护设备缺陷和事故统计分析管理制度·····388.继电保护试验用仪器仪表管理制度···········409.继电保护现场定期检验制度·················4210．继电保护岗位责任制度···················4811．继电保护技术考核培训制度················5612．继电保护现场巡回检查制度···············5813.继电保护技术监督的报告、签字验收和责任处理制度·6014．说明·································64第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页防止继电保护“三误”制度为了防止继电保护“三误”事件，杜绝工作中因措施不全造成人为不安全事件的发生，保证设备安全稳定运行，特制定xxx发电厂防止继电保护“三误”制度。1、对保护装置的整定试验，应按有关继电保护机构提供的最新通知单进行，并核对定值通知单所给的定值是否齐全、所使用的电流互感器、电压互感器变比值是否与现场实际情况相符合。2、试验工作应注意选用合适的仪表，整定试验用的仪表的精确等级应为0.5级。并接于电压回路上的，应用高内阻仪表；串接于电流回路上的，应用低内阻仪表。3、试验时，应通入装置的电气量与实际工作情况相符合。4、时间测试装置所测定的动作时间应按向被测试装置通入模拟的故障电压、电流量启动时间，出口接点动作终止时间的接线进行测试。5、所有的交流继电器的最后定值试验必须在保护屏的端子排上进行通电进行。开始试验时应先做原定值试验，如果发现与上次试验结果相差较大或预期结果不符等任何细小的疑问时，应慎重对待，查找原因。6、所有继电保护定值试验，都必须符合现场正式运行条件（如盖上盖子、关好门等）为准。7、三相三柱式变压器的零序阻抗、架空线路和电缆线路的零序阻抗，其他对继电保护影响较大的有关参数必须应用实测值。8、微机保护应断开直流电源后才允许插拔插件。9、不允许在未停用保护装置上进行任何试验和其他测试工作；也不允许在保护未停用的情况下，用试验按钮作试验。10、屏上的标志正确、完整、清晰，并且实际情况与图纸和运行规程相符。11、所有装置的端子排上以及继电器与其他设备的连接杆或连接片的电缆芯和导线的标号应正确完整，与图纸相符；电缆终端上的电缆标号正确完整，与相应的电缆编号相符。12、屏上设备及端子排上内部、外部连接线的标号齐全与图纸相符。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页13、在现场进行检验前应认真了解被检设备的一次设备情况及相邻的设备情况，据此制定在检验工作进行的全过程中确保系统安全运行的技术措施。确定哪些回路必须断开；哪些屏或屏上的哪些部位进行防护并作出明显的标志。14、对110千伏、220千伏电流互感器进行试验时，必须断开接入母差回路的电流互感器二次绕组，并在CT根部对其短接。15、对一些重要的设备，特别是复杂保护或有联跳回路的保护装置，如母差保护、断路器失灵保护等现场校验工作，应编制试验方案和经技术负责人审批的继电保护安全措施票。16、在清扫运行中的设备和二次回路时，应认真仔细并使用绝缘工具（毛刷、吹风设备等），特别注意防止振动，防止误碰。17、进行工作的屏仍有运行设备，则必须有明显的标志，易于同检修设备分开。相邻运行屏前后必须有“运行中”明显标志。18、投退保护装置由运行人员负责操作。...
