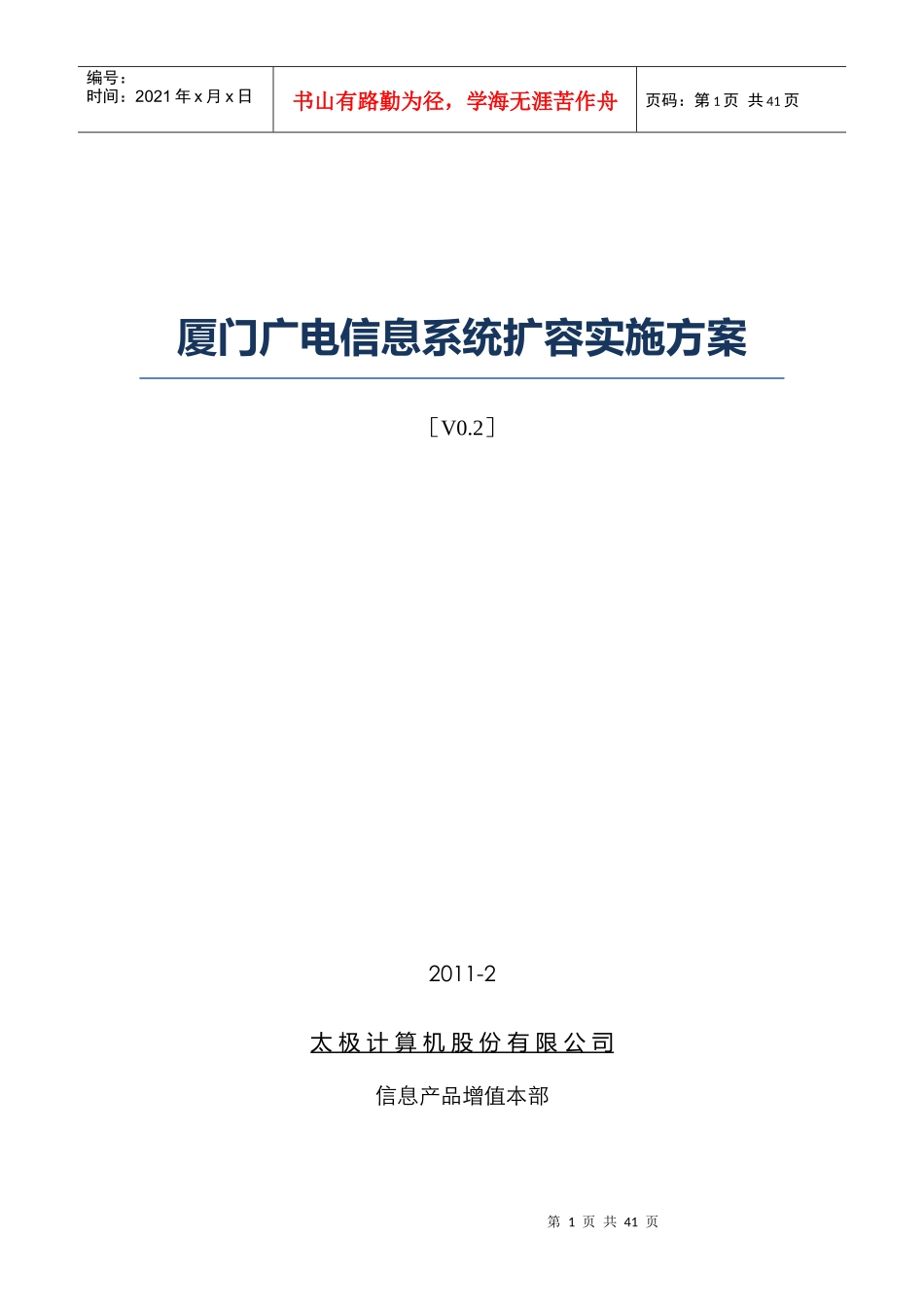

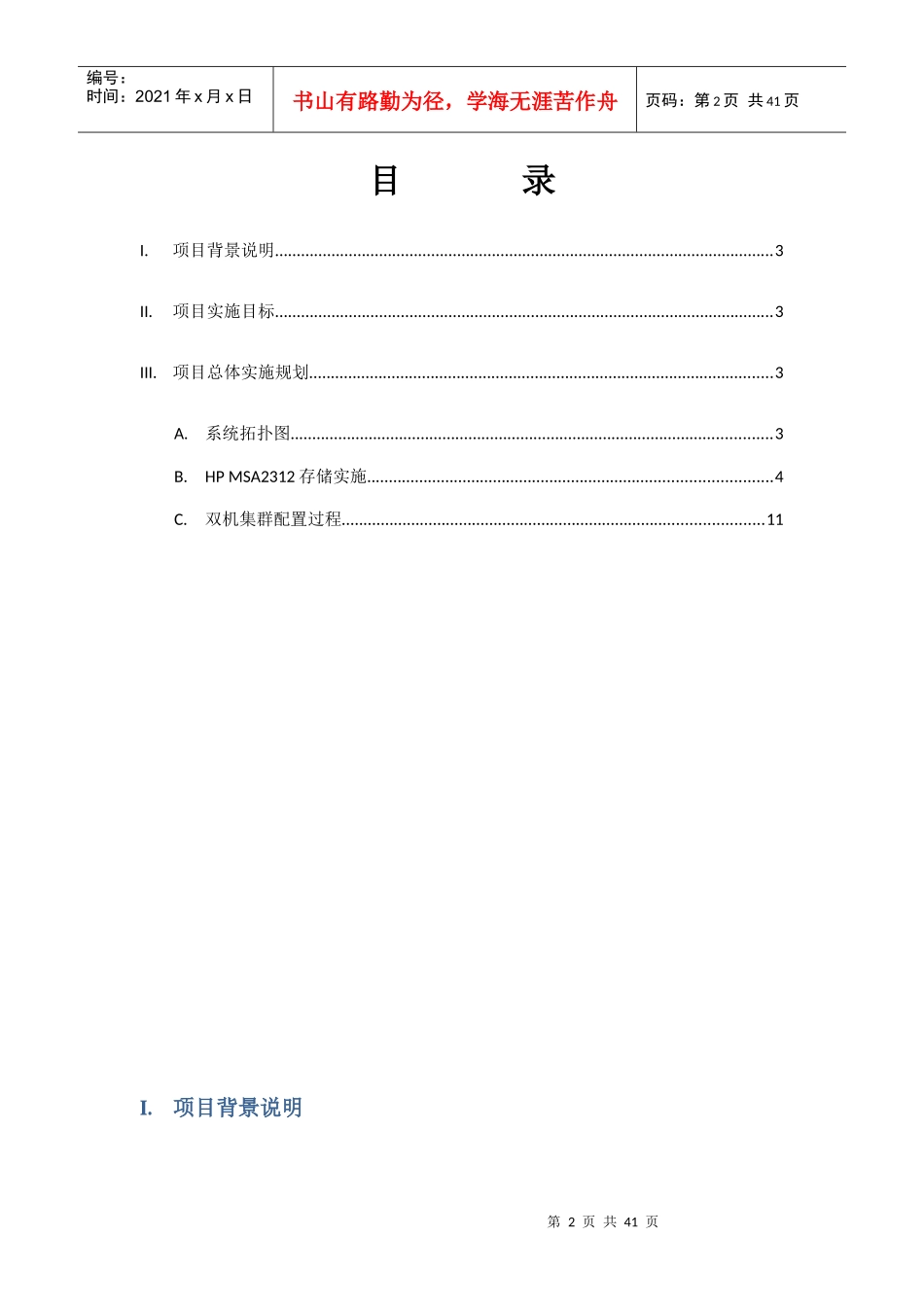

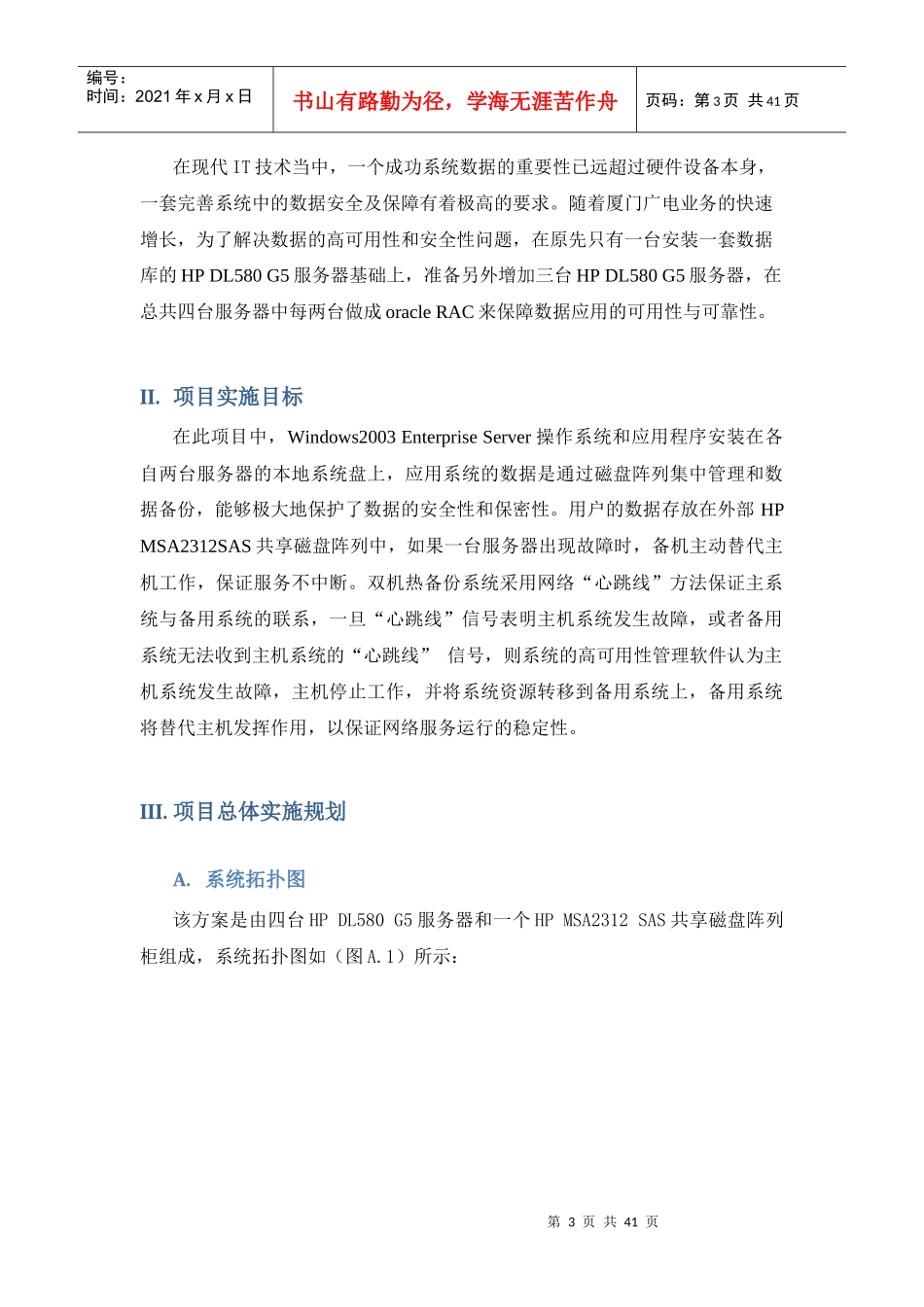

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页厦门广电信息系统扩容实施方案［V0.2］2011-2太极计算机股份有限公司信息产品增值本部第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页目录I.项目背景说明...................................................................................................................3II.项目实施目标...................................................................................................................3III.项目总体实施规划...........................................................................................................3A.系统拓扑图...............................................................................................................3B.HPMSA2312存储实施.............................................................................................4C.双机集群配置过程.................................................................................................11I.项目背景说明第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页在现代IT技术当中，一个成功系统数据的重要性已远超过硬件设备本身，一套完善系统中的数据安全及保障有着极高的要求。随着厦门广电业务的快速增长，为了解决数据的高可用性和安全性问题，在原先只有一台安装一套数据库的HPDL580G5服务器基础上，准备另外增加三台HPDL580G5服务器，在总共四台服务器中每两台做成oracleRAC来保障数据应用的可用性与可靠性。II.项目实施目标在此项目中，Windows2003EnterpriseServer操作系统和应用程序安装在各自两台服务器的本地系统盘上，应用系统的数据是通过磁盘阵列集中管理和数据备份，能够极大地保护了数据的安全性和保密性。用户的数据存放在外部HPMSA2312SAS共享磁盘阵列中，如果一台服务器出现故障时，备机主动替代主机工作，保证服务不中断。双机热备份系统采用网络“心跳线”方法保证主系统与备用系统的联系，一旦“心跳线”信号表明主机系统发生故障，或者备用系统无法收到主机系统的“心跳线”信号，则系统的高可用性管理软件认为主机系统发生故障，主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行的稳定性。III.项目总体实施规划A.系统拓扑图该方案是由四台HPDL580G5服务器和一个HPMSA2312SAS共享磁盘阵列柜组成，系统拓扑图如（图A.1）所示：第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页（图A.1）B.HPMSA2312存储实施一、HPMSA2312存储支持四台服务器的连接，如下（图B.1）所示，在双路径配置下将P2000G3SASMSA双控制器阵列机箱连接到四台服务器需要八根SAS电缆。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页（图B.1）二、配置HPMSA2312存储过程如下：1、登录到控制台。控制A和B默认的IP地址是：10.0.0.2和10.0.0.3，子网是255.255.255.0，网关是10.0.0.1。登录：用户名：manage密码：!manage2、建立虚拟磁盘、配置磁盘阵列选择要配置在一个Vdisk的物理硬盘；选择在此Vdisk上建立卷的数量；输入卷的大小和卷名后选择添加卷；Vdisk建立后可通过“视图”“概况”查看现有Vdisk的建立状态。第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页（初始化完成后操作系统才可以识别到存储空间，但初始化程度不会影响分配Vdisk，初始化时Vdisk的状态是Critical。）3、分配卷给服务器给光纤卡和所对应的控制器端口起一个别名，然后将卷分配给相应的服务器；主机映射。光纤卡的WWN可通过Home及光纤卡背部看到，记下光纤卡WWN与控制器端口的对应关系后给相应端口起一个别名（Nickname）；4、完成上述操作后，服务器即可识别存储空间...
