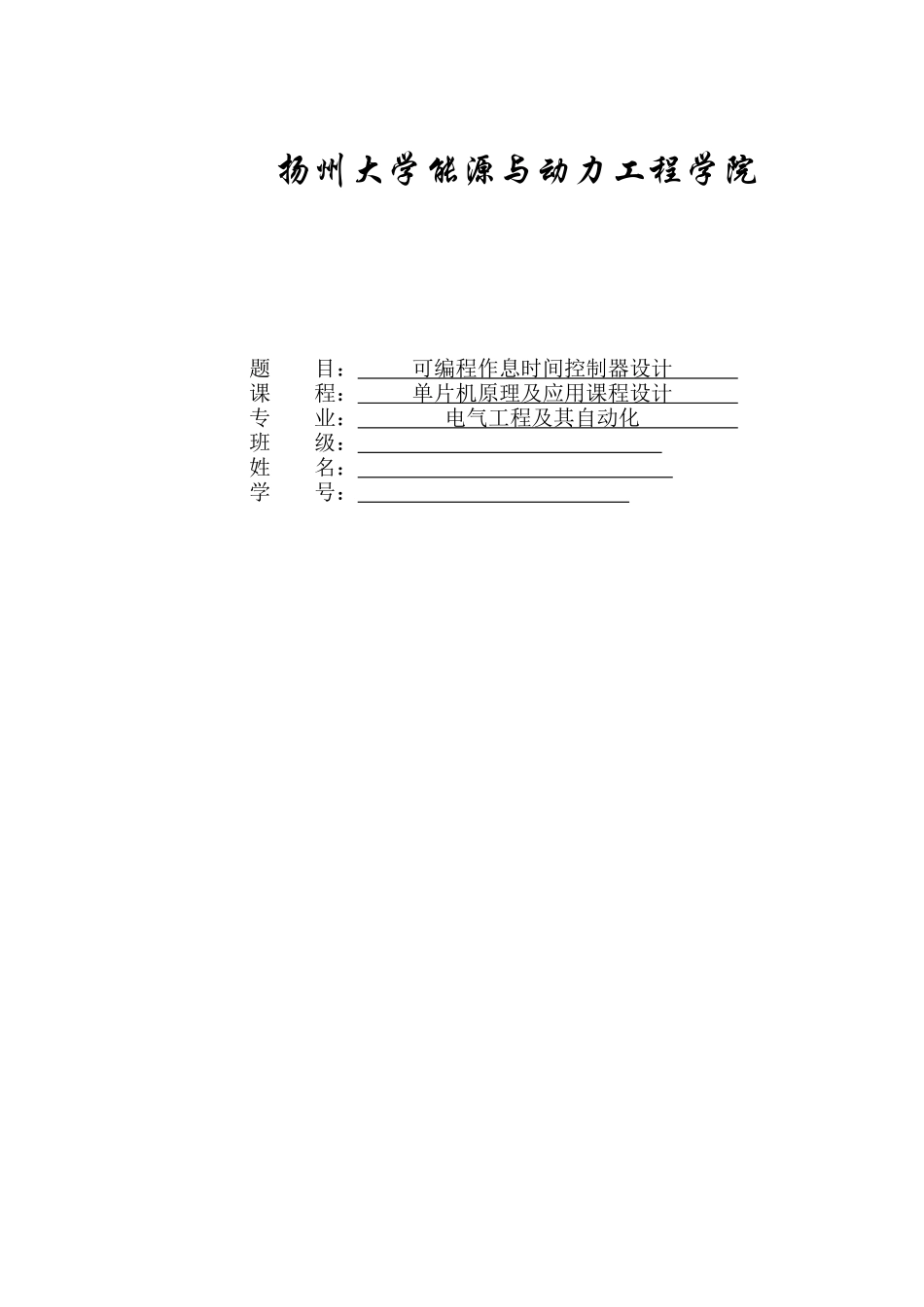

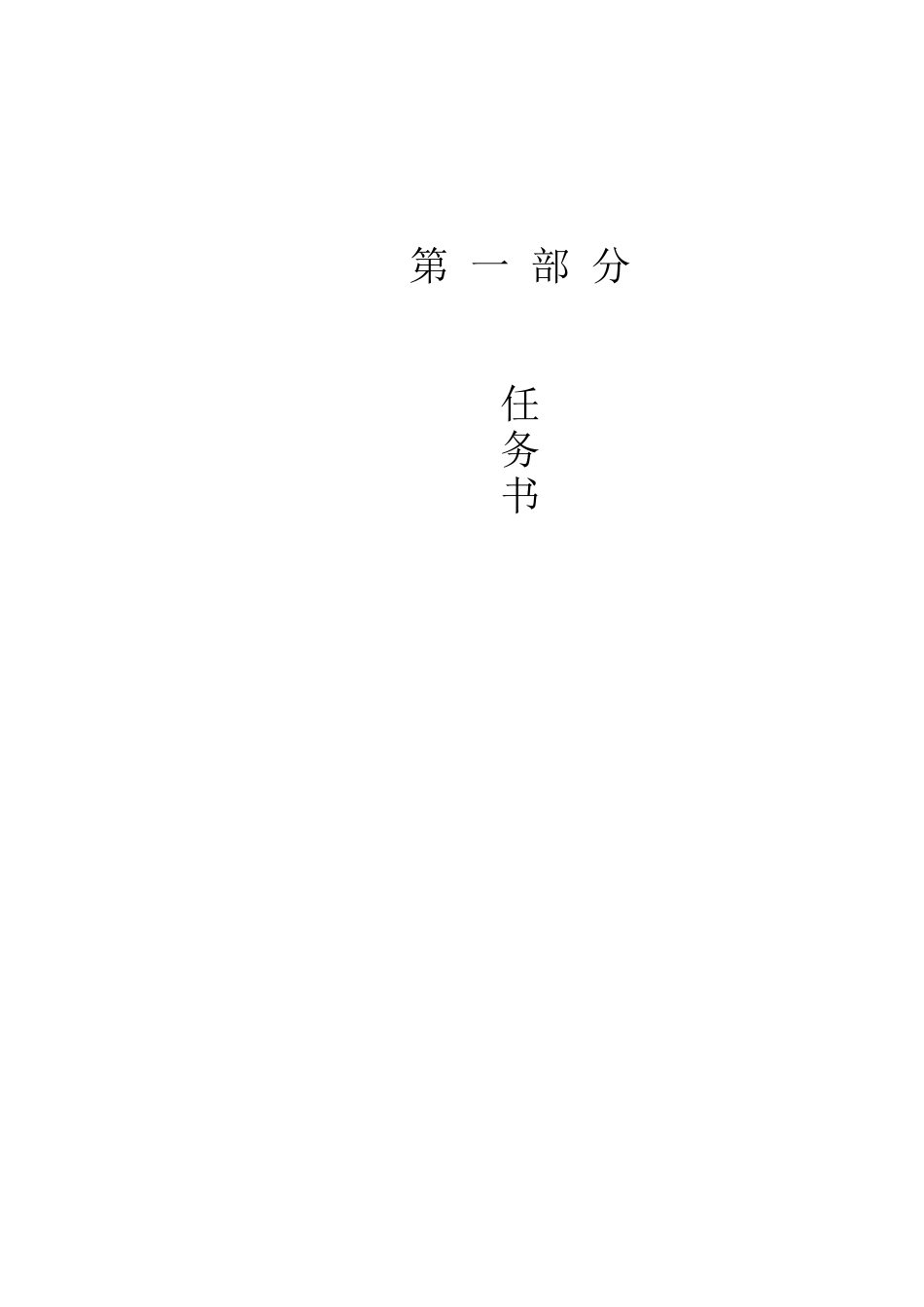

扬州大学能源与动力工程学院题目：可编程作息时间控制器设计课程：单片机原理及应用课程设计专业：电气工程及其自动化班级：姓名：学号：第一部分任务书《单片机原理及应用》课程设计任务书一、课题名称详见《单片机课程设计题目（一）》：主要是软件仿真，利用Proteus软件进行仿真设计并调试；《单片机课程设计题目（二）》：主要是硬件设计，利用单片机周立功实验箱进行设计并调试。二、课程设计目的课程设计是课程教学中的一项重要内容，是达到教学目标的重要环节，是综合性较强的实践教学环节，它对帮助学生全面牢固地掌握课堂教学内容、培养学生的实践和实际动手能力、提高学生全面素质具有很重要的意义。《单片机原理及应用》是一门理论性、实用性和实践性都很强的课程，课程设计环节应占有更加重要的地位。单片机原理及应用课程设计的目的是让学生在理论学习的基础上，通过完成一个涉及MCS-51单片机多种资源应用并具有综合功能的小系统目标板的设计与编程应用，使学生不但能将课堂上学到的理论知识与实际应用结合起来，而且能进一步加深对电子电路、电子元器件等知识的认识与理解，同时在软件编程、排错调试、相关软件和仪器设备的使用技能等方面得到较全面的锻炼和提高。为今后能够独立进行某些单片机应用系统的开发设计工作打下一定的基础。通过单片机硬件和软件设计、调试、整理资料等环节的培训，使学生初步掌握工程设计方法和组织实践的基本技能，逐步熟悉开展科学实践的程序和方法。三、课程设计内容设计以89C51单片机和外围元器件构成的单片机应用系统，并完成相应的软硬件调试。1.系统方案设计：综合运用单片机课程中所学到的理论知识，学生根据所选课题的任务、要求和条件进行总体方案的设计。2.硬件电路设计：对方案中以单片机为核心的电路进行设计计算，包括元器件的选择和电路参数的计算，并画出总体电路图。3.软件设计：根据已设计出的软件系统框图，用汇编语言或C51编制出各功能模块的子程序和整机软件系统的主程序。4.调试：在单片机EDA仿真软件环境Proteus下进行仿真设计并调试；或在单片机周立功实验箱上进行相关设计并调试。四、课程设计要求设计一个以单片机为核心的可编程作息时间控制器：按照给定的时间模拟控制，实现广播、上下课打铃、灯光控制（屏幕显示）,同时具备日期和时钟显示。五、进度安排序号内容天数1布置任务，熟悉课题要求0.52总体方案确定，硬件电路设计1.53软件编程1.54Proteus仿真，或在周立功实验箱上调试25总结，撰写课程设计报告1.5七、课程设计报告内容：总结设计过程，写出设计报告，设计报告具体内容要求如下：1．课程设计的目和设计的内容。2．课程设计的要求。3．控制系统总框图及系统工作原理。4．控制系统的硬件电路连接图，电路的原理。5．软件设计流程图及其说明。6．电路设计，软件编程、调试中遇到的问题及分析解决方法。7．实验结果及其分析。8．体会。第二部分课程设计报目录1课题简介..............................................................................11.1课题目的........................................................................11.2课题要求........................................................................12可编程作息时间控制器方案设计.........................................................12.1系统总体介绍....................................................................12.2系统整体框图....................................................................12.3系统工作原理.....................................................................13可编程作息时间控制器硬件电路及芯片介绍.................................................23.1AT89C51单片机...................................................................23.21602LCD液晶显示器..............................................................33.3其他重要元件....................................................................43.4硬件电路设计图...................
