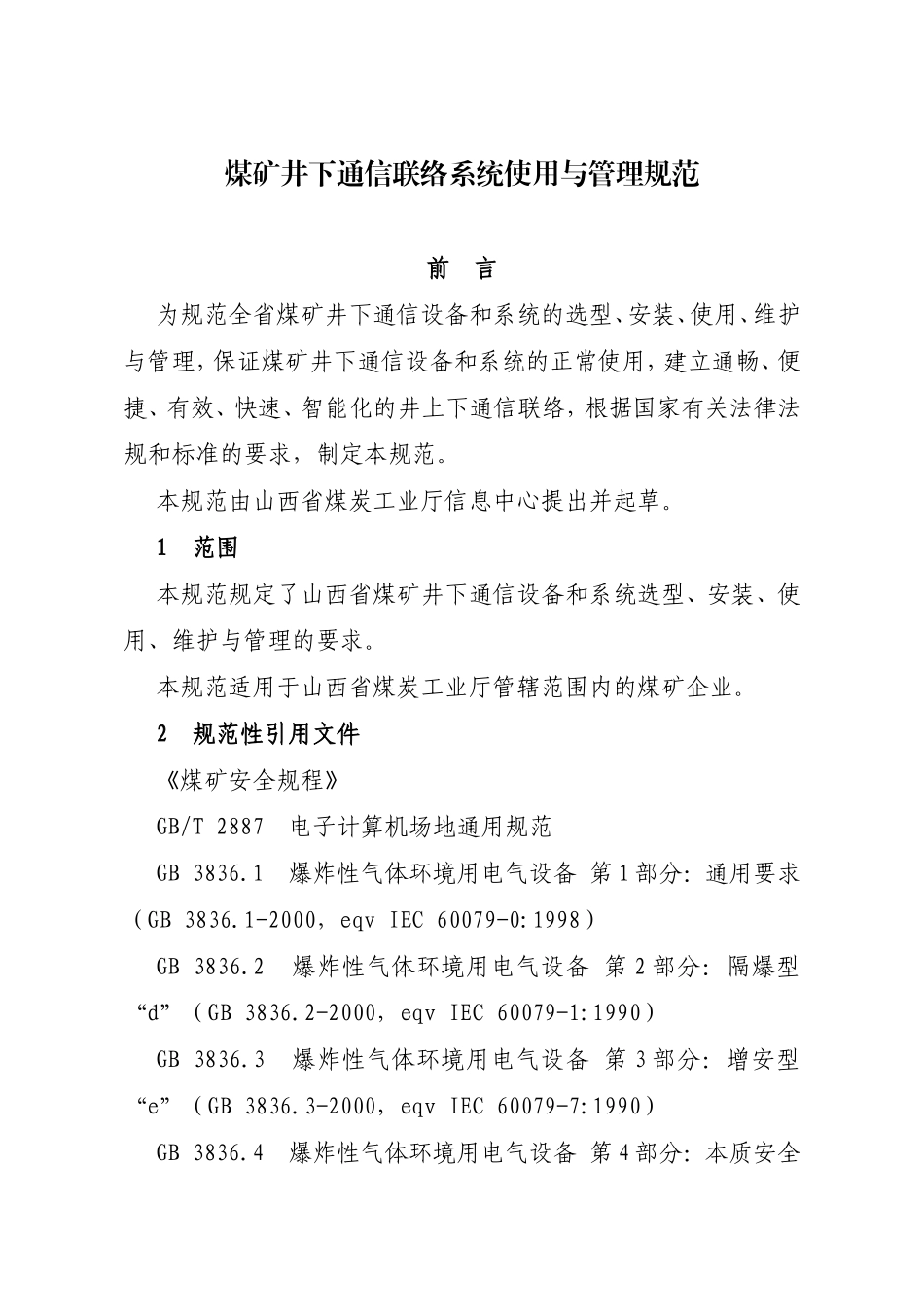

煤矿井下通信联络系统使用与管理规范前言为规范全省煤矿井下通信设备和系统的选型、安装、使用、维护与管理，保证煤矿井下通信设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下通信联络，根据国家有关法律法规和标准的要求，制定本规范。本规范由山西省煤炭工业厅信息中心提出并起草。1范围本规范规定了山西省煤矿井下通信设备和系统选型、安装、使用、维护与管理的要求。本规范适用于山西省煤炭工业厅管辖范围内的煤矿企业。2规范性引用文件《煤矿安全规程》GB/T2887电子计算机场地通用规范GB3836.1爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1-2000，eqvIEC60079-0:1998）GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2-2000，eqvIEC60079-1:1990）GB3836.3爆炸性气体环境用电气设备第3部分：增安型“e”（GB3836.3-2000，eqvIEC60079-7:1990）GB3836.4爆炸性气体环境用电气设备第4部分：本质安全型“i”（GB3836.4-2000，eqvIEC60079-11:1999）GB50215-2005煤炭工业矿井设计规范AQ6210-2007煤矿井下作业人员管理系统MT/T286煤矿通信、自动化产品型号编制方法和管理办法MT/T772-1998煤矿监控系统主要性能测试方法MT287-92煤矿信号设备通用技术条件MT209-90煤矿通信、检测、控制用电工电子产品通用技术要求YD/N065-1997《邮电部电话交换设备总技术规范书》YD/T954-1998《数字程控调度机技术要求和测试方法》YD/T1821-2008《通信中心机房环境条件要求》国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装﹝2010）146号）国家安全监管总局、国家煤矿安监局关于发布《禁止井工煤矿使用的设备及工艺目录（第二批）》的通知（安监总煤装﹝2008）49号）3术语和定义下列术语和定义适用于本规范3.1煤矿井下通信联络系统具有以有线或无线的方式实现语音、数据、图像传输的功能。3.2有线通信系统设备与设备之间完全以有线的方式实现语音、数据、图像的传输。3.3无线通信系统设备与设备之间完全或部分以无线的方式实现语音、数据、图像的传输。3.4广播系统以无线或有线的传输方式实现公共广播、背景音乐等。3.5基站移动通信系统中，连接固定部分与无线部分，并通过空中的无线传输与移动设备相连的装置。4技术要求4.1有线通信系统组成系统一般由地面调度交换机、不间断电源、本质安全型电话机、安全耦合器、线缆、接线盒、避雷器、接地装置和其它必要设备组成。4.2无线通信系统组成系统一般由地面计算机、交换机、不间断电源、井下基站、本质安全型手持移动电话、安全耦合器、线缆、接线盒、避雷器、接地装置和其它必要设备组成。4.3广播系统的组成系统一般由广播主机、话筒、隔爆兼本质安全型音箱、线缆、接线盒、避雷器、安全耦合器、接地装置和其它必要设备组成。4.4一般要求4.4.1有线、无线通信系统和广播系统及其设备应符合本规范的规定，符合MT209、MT/T1004、MT/T1008、MT287-92、MT209-90、GB3836.1-3836.4等标准的有关规定，并按照国家安标证使用规定取得“MA”安全标志。4.4.2有线、无线通信系统和广播系统及其设备应工作稳定、性能可靠，用于爆炸性环境的设备必须采用本质安全型，设备之间的输入输出信号为本质安全信号。4.4.3有线和无线通信系统必须具备数字中继接口能力和用户环路（模拟）接口能力。4.4.4调度机房及入井通信电缆的入井口处应具有防雷接地装置及设施。4.4.5使用非开放频段的无线设备，必须获得国家无线电管理委员会相关管理部门的批准。4.4.6系统产品生产单位应负责产品的终身维修、备件供应、软件升级和技术支持。4.4.7设备组网选型必须满足相关行业规范标准。4.5环境条件4.5.1系统中用于地面机房、调度室的设备，应在下列条件下正常工作：a）环境温度：10℃～30℃；b）相对湿度：40%～70%；c）温度变化率：小于10℃/h，且不得结露；d）大气压力：80kPa～106kPa；e）GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。4.5.2除有关标准另有规定外，系统中用于煤矿井下的设备，应在下列条件下正常工作：a）环境温度：0℃～40℃；b）平均相对湿度：不大于95%（＋25...
