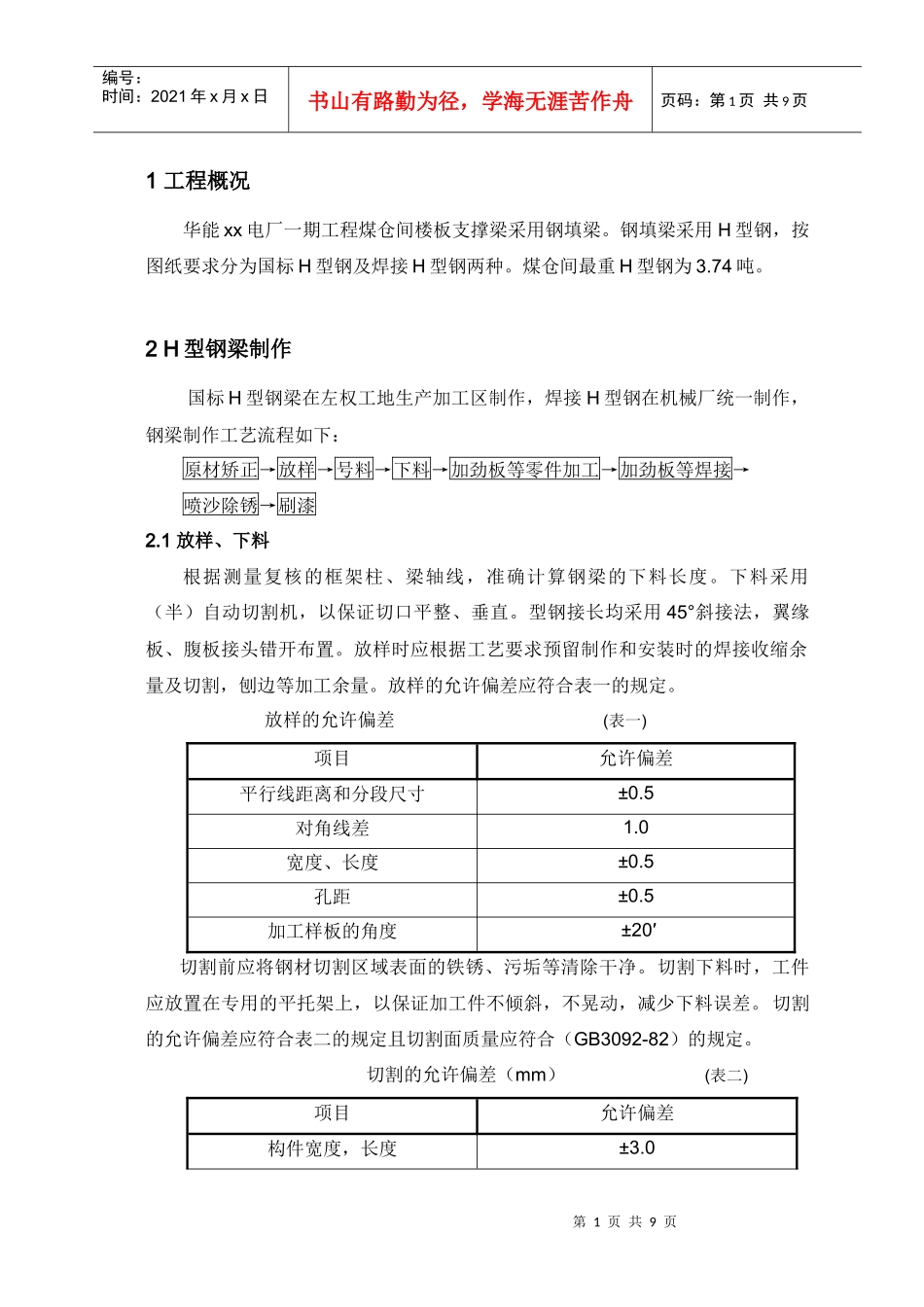

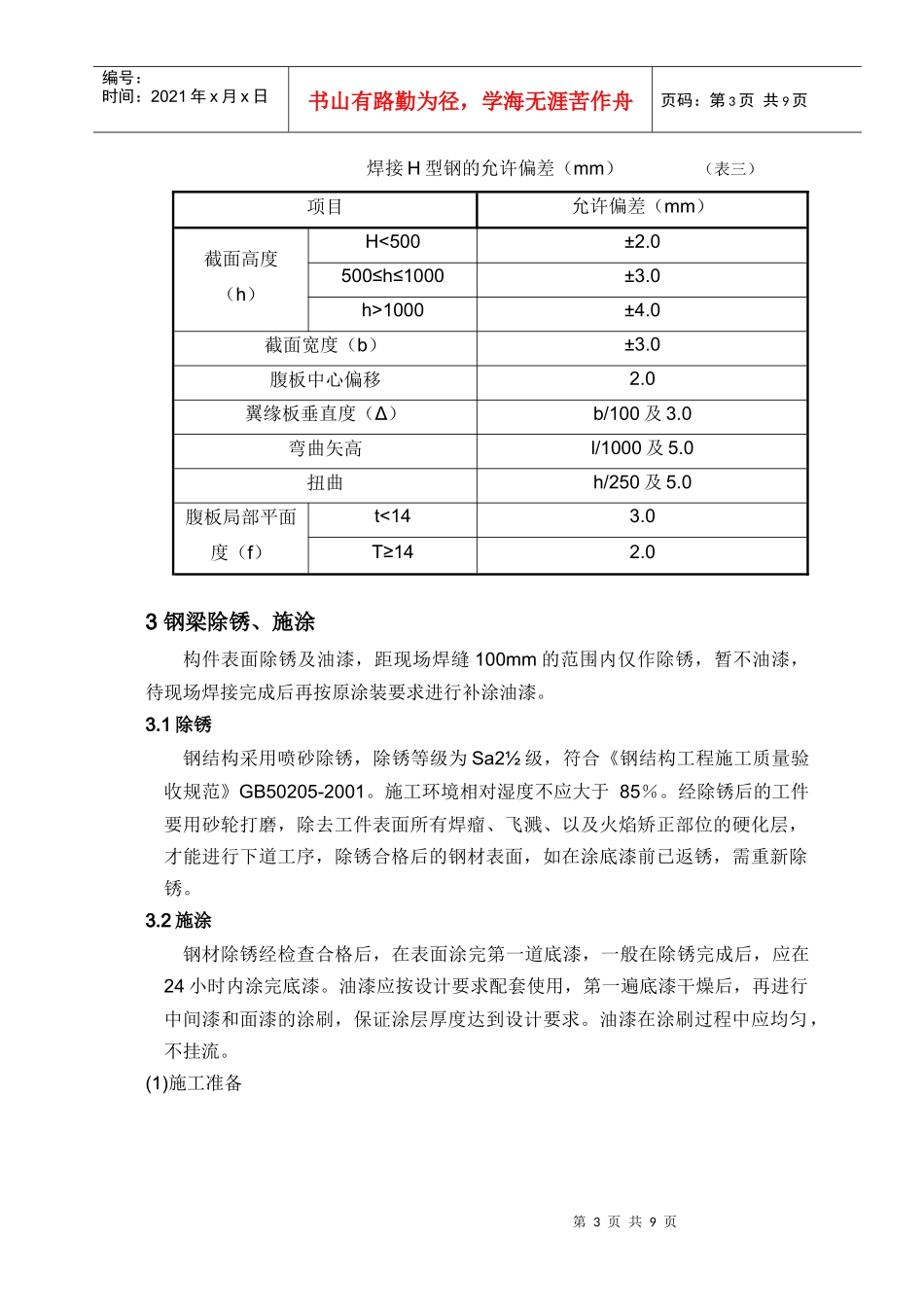

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1工程概况华能xx电厂一期工程煤仓间楼板支撑梁采用钢填梁。钢填梁采用H型钢，按图纸要求分为国标H型钢及焊接H型钢两种。煤仓间最重H型钢为3.74吨。2H型钢梁制作国标H型钢梁在左权工地生产加工区制作，焊接H型钢在机械厂统一制作，钢梁制作工艺流程如下：原材矫正→放样→号料→下料→加劲板等零件加工→加劲板等焊接→喷沙除锈→刷漆2.1放样、下料根据测量复核的框架柱、梁轴线，准确计算钢梁的下料长度。下料采用（半）自动切割机，以保证切口平整、垂直。型钢接长均采用45°斜接法，翼缘板、腹板接头错开布置。放样时应根据工艺要求预留制作和安装时的焊接收缩余量及切割，刨边等加工余量。放样的允许偏差应符合表一的规定。放样的允许偏差(表一)项目允许偏差平行线距离和分段尺寸±0.5对角线差1.0宽度、长度±0.5孔距±0.5加工样板的角度±20′切割前应将钢材切割区域表面的铁锈、污垢等清除干净。切割下料时，工件应放置在专用的平托架上，以保证加工件不倾斜，不晃动，减少下料误差。切割的允许偏差应符合表二的规定且切割面质量应符合（GB3092-82）的规定。切割的允许偏差（mm）(表二)项目允许偏差构件宽度，长度±3.0第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页流程切割面平面度0.05t且不大于2.0割纹深度0.2局部缺口深度1.02.2钢梁组装、焊接H型钢梁在组装之前，检查腹板、翼缘板是否需矫正，合格后方能进行组装、焊接。焊接采用（半）自动焊机为主（焊接方法如下图），结合手工电弧焊。施焊前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊。不得使用受潮的焊剂和生锈的焊丝。焊接长焊缝时，采用反向逆焊法施工或分层反向逆焊法施工。手工电弧焊时采取多焊工同时对称施焊，尽可能消除焊接变形，同时为防止空气侵入焊接区域而引起焊缝金属产生裂纹和气孔，采取短弧焊。焊接完毕，焊工应清理焊缝表面的熔渣，检查焊缝外观质量，焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。H型钢梁的上下翼缘板与腹板的T型连接焊缝应予焊透，其外观检查和无损检验应符合其设计要求及相关质量标准。为了防止或减少焊接变形，焊接时严格按制定好的焊接工艺卡施焊，焊后再把焊接好的H型钢放在型钢矫正机上进行矫正。焊接H型钢的允许偏差应符合表三的规定。吊车梁焊接示意图自动焊机4吊车梁132第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页焊接H型钢的允许偏差（mm）（表三）项目允许偏差（mm）截面高度（h）H<500±2.0500≤h≤1000±3.0h>1000±4.0截面宽度（b）±3.0腹板中心偏移2.0翼缘板垂直度（Δ）b/100及3.0弯曲矢高l/1000及5.0扭曲h/250及5.0腹板局部平面度（f）t<143.0T≥142.03钢梁除锈、施涂构件表面除锈及油漆，距现场焊缝100mm的范围内仅作除锈，暂不油漆，待现场焊接完成后再按原涂装要求进行补涂油漆。3.1除锈钢结构采用喷砂除锈，除锈等级为Sa2½级，符合《钢结构工程施工质量验收规范》GB50205-2001。施工环境相对湿度不应大于85％。经除锈后的工件要用砂轮打磨，除去工件表面所有焊瘤、飞溅、以及火焰矫正部位的硬化层，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。3.2施涂钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，应在24小时内涂完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚度达到设计要求。油漆在涂刷过程中应均匀，不挂流。(1)施工准备第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页根据设计图纸要求，选用油漆。钢构件采用氯磺化聚乙烯底漆2道（2x30μm）,氯磺化聚乙烯中间漆1道（1x40μm），氯磺化聚乙烯面漆2道（2x30μm），涂层总厚度160μm。准备除锈机械，涂刷工具。涂装前钢结构、构件已检查验收，并符合设计要求。(2)涂装施工基面清理：刷前将需涂装部位的...
