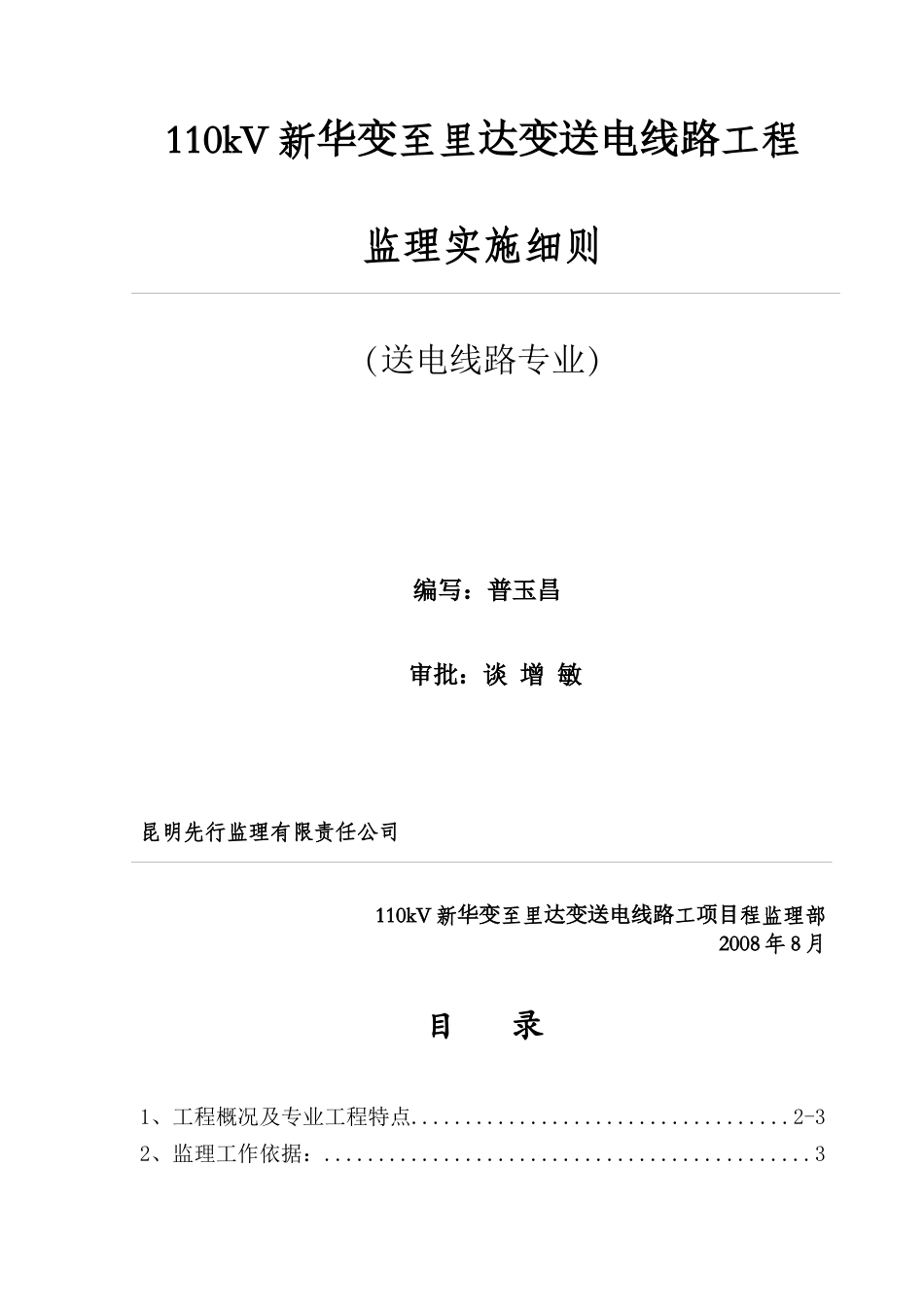

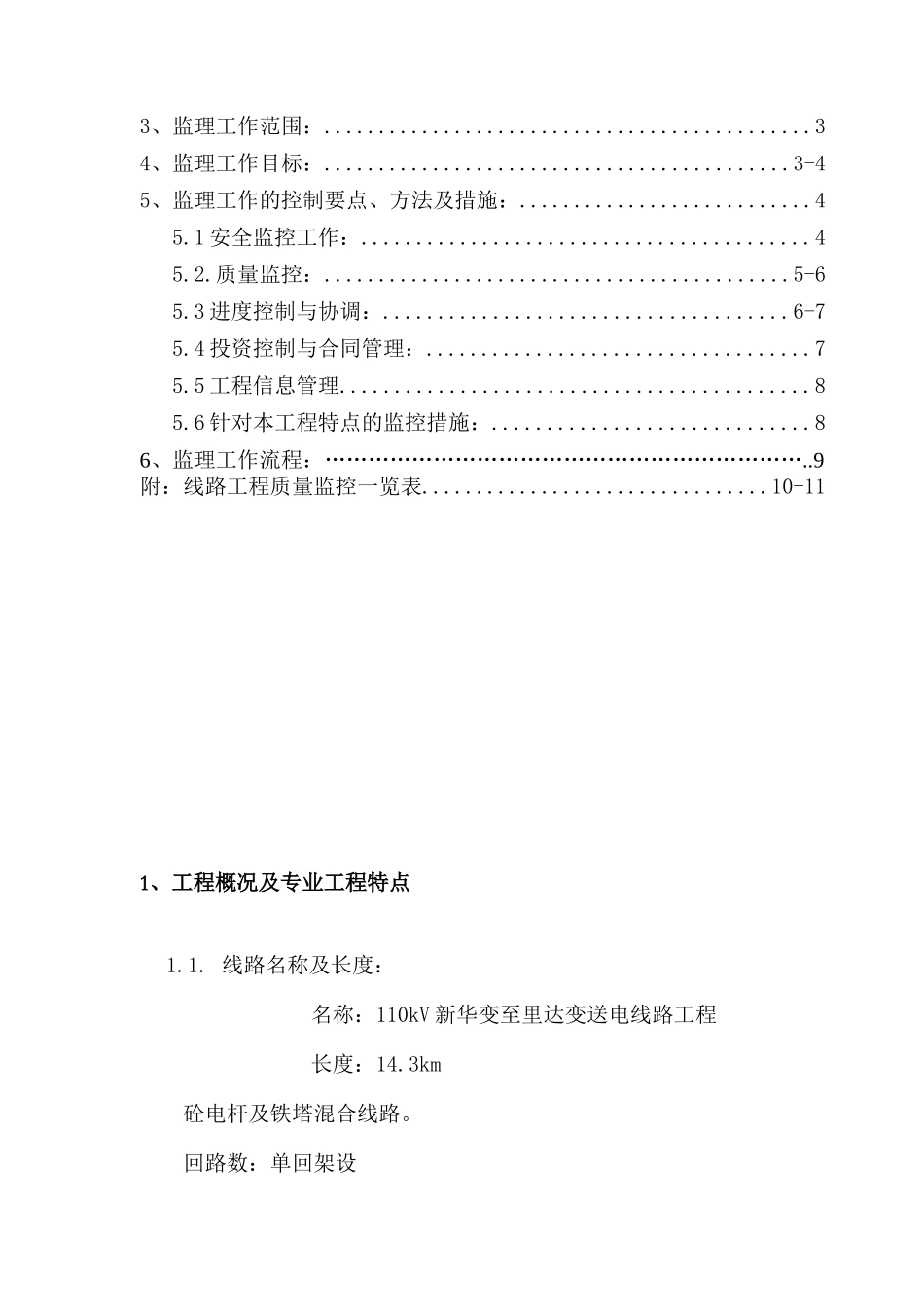

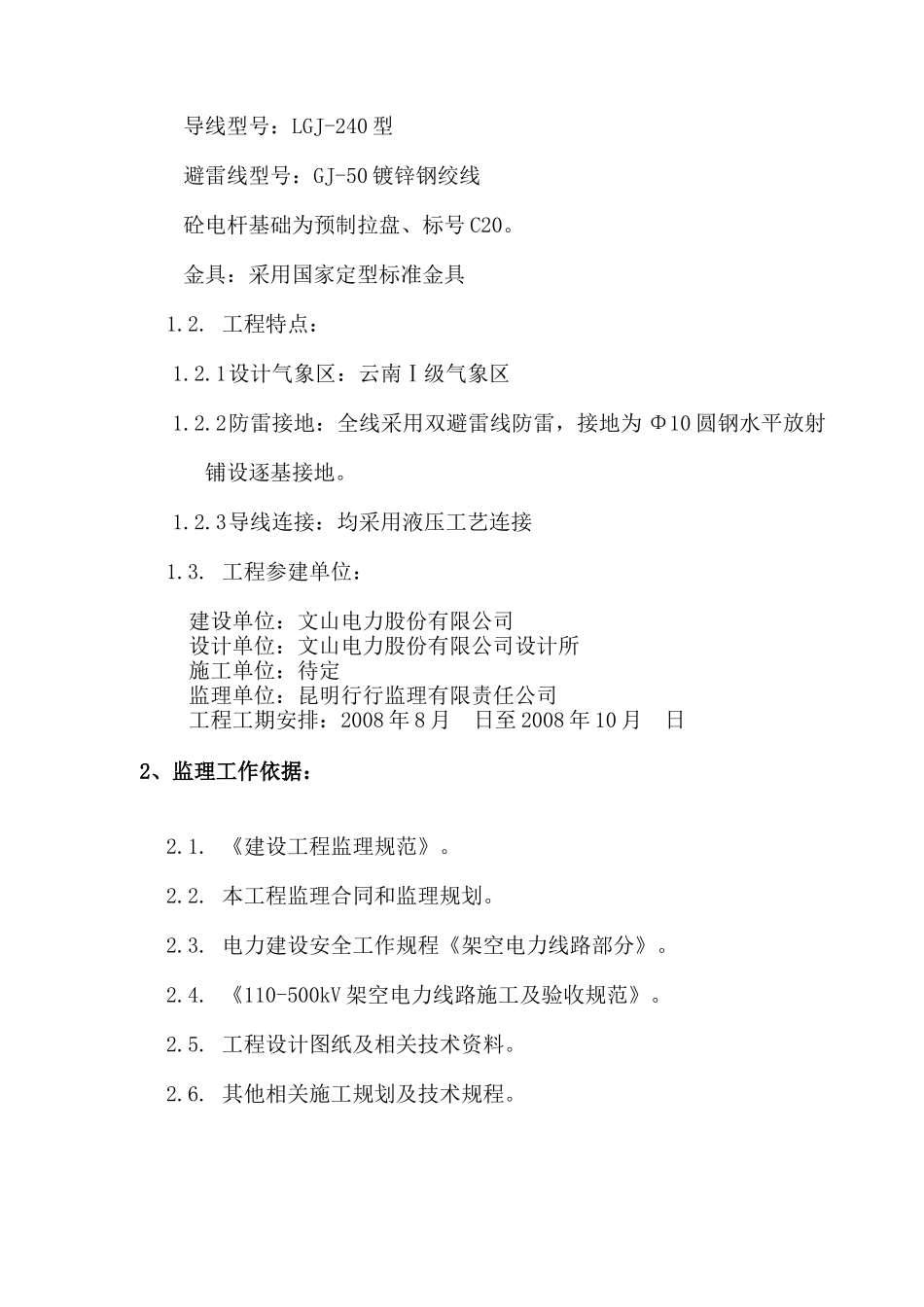

110kV新华变至里达变送电线路工程监理实施细则（送电线路专业）编写：普玉昌审批：谈增敏昆明先行监理有限责任公司110kV新华变至里达变送电线路工项目程监理部2008年8月目录1、工程概况及专业工程特点...................................2-32、监理工作依据：.............................................33、监理工作范围：.............................................34、监理工作目标：...........................................3-45、监理工作的控制要点、方法及措施：...........................45.1安全监控工作：.........................................45.2.质量监控：...........................................5-65.3进度控制与协调：.....................................6-75.4投资控制与合同管理：...................................75.5工程信息管理...........................................85.6针对本工程特点的监控措施：.............................86、监理工作流程：…………………………………………………………..9附：线路工程质量监控一览表................................10-111、工程概况及专业工程特点1.1.线路名称及长度：名称：110kV新华变至里达变送电线路工程长度：14.3km砼电杆及铁塔混合线路。回路数：单回架设导线型号：LGJ-240型避雷线型号：GJ-50镀锌钢绞线砼电杆基础为预制拉盘、标号C20。金具：采用国家定型标准金具1.2.工程特点：1.2.1设计气象区：云南Ⅰ级气象区1.2.2防雷接地：全线采用双避雷线防雷，接地为Φ10圆钢水平放射铺设逐基接地。1.2.3导线连接：均采用液压工艺连接1.3.工程参建单位：建设单位：文山电力股份有限公司设计单位：文山电力股份有限公司设计所施工单位：待定监理单位：昆明行行监理有限责任公司工程工期安排：2008年8月日至2008年10月日2、监理工作依据：2.1.《建设工程监理规范》。2.2.本工程监理合同和监理规划。2.3.电力建设安全工作规程《架空电力线路部分》。2.4.《110-500kV架空电力线路施工及验收规范》。2.5.工程设计图纸及相关技术资料。2.6.其他相关施工规划及技术规程。3、监理工作范围：本工程设计范围内的全部输电线路工程的施工过程监理。4、监理工作目标：总目标：实现业主及建设单位要求。质量目标：工程项目验收全部合格，优良率达95%。安全目标：不发生重伤及以上人身事故、重大设备事故，按工程要求实现安全文明施工达标。进度目标：按业主确定的建设工期提前或按期建成。投资目标：使本工程的投资控制在业主确定的目标值内。5、监理工作的控制要点、方法及措施：5.1安全监控工作：5.1.1审查线路工程的安全技术措施或专项施工方案是否符合工程建设强制性标准，并监督实施。5.1.2核查线路工程施工队伍安全职责的落实情况，安全监管人员到位情况和安全防护设施的配备情况，是否符合安全规程及有关规定的要求。5.1.3巡查施工现场安全文明施工情况，对违反安规和不正确使用安全防护设施的违章指挥、违章操作行为，及时予以纠正，对危及人身安全的紧急情况，要求施工单位停工整改，并及时报告建设单位。5.1.4参加或组织安全大检查，并督促施工单位及时整改。5.1.5参加安全事故调查。5.2.质量监控：5.2.1审查施工单位提交的开/复工报告，认真检查施工准备工作情况。5.2.2参加或受业主的委托主持施工图纸的交底及会审。核查其是否符合初步设计审查意见和相关规范的要求，形成会审纪要。5.2.3审查线路工程施工组织设计，并提出监理审查意见。监督施工单位的劳动组织，质量、安全体系，机具配备等是否符合施工组织设计的要求，体系运行是否正常。5.2.4审查用于线路工程的主要材料（水泥、水、钢材、砂、石等）及构、配件（塔材、砼电杆、导地线、金具、绝缘子等）的产品质量证明文件，是否符合设计要求及有关规定。5.2.5审查导地线压接操作人员的操作证及焊接施工人员与焊接方法相对应的焊工操作证。5.2.6按“线路工程质量监控一览表”所列的质量监控项目，做好施工项目的质量见证（含文件见证和现场见证）、停工待检及旁站监理工作，做好相应的记录和隐蔽工程验收签证。5.2.7...
