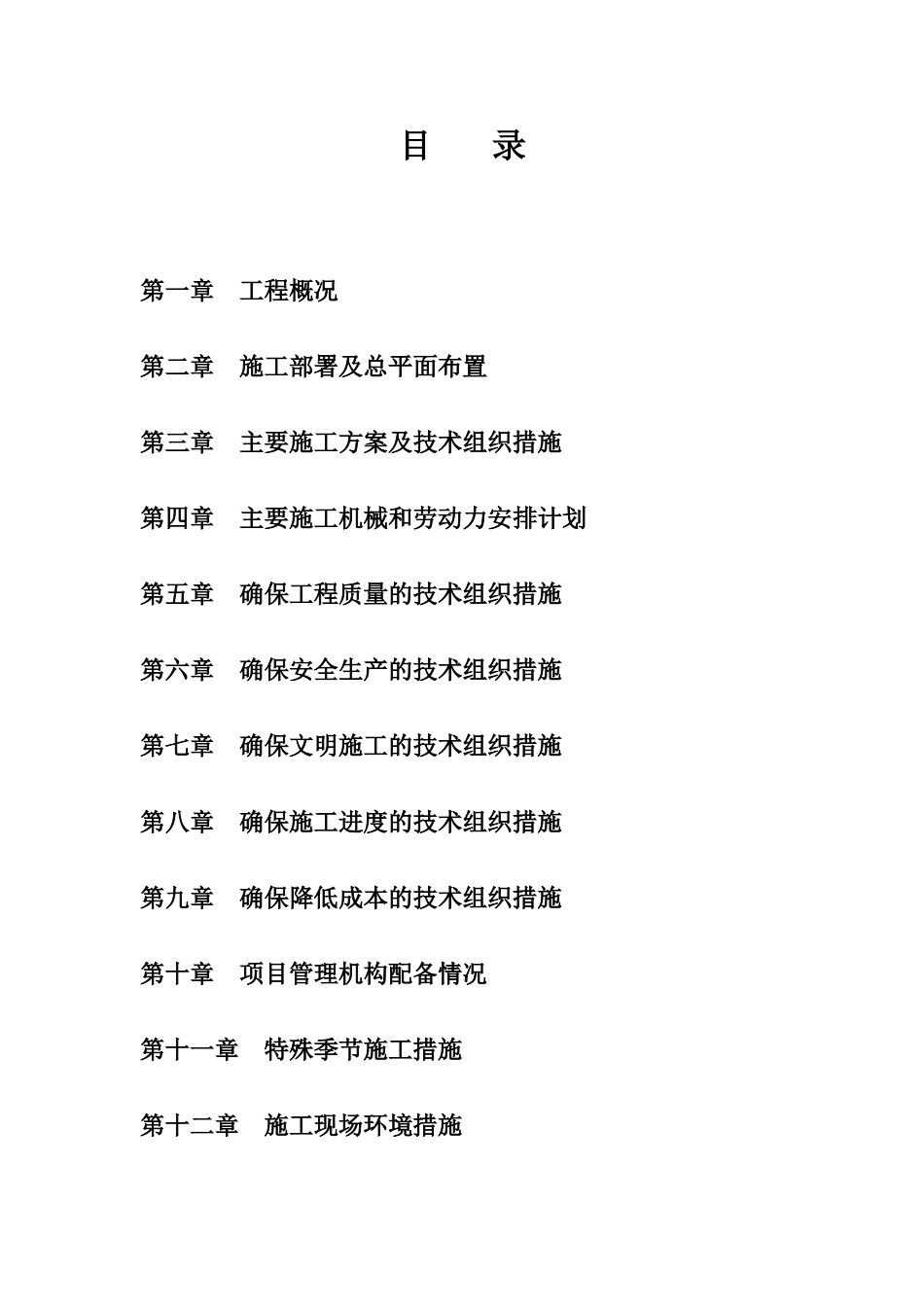

东庞矿洗煤厂精煤脱水系统改造工程（土建部分）施工组织设计建设单位：冀中能源股份有限公司东庞矿施工单位：河北林和建筑安装有限公司工程名称：东庞矿洗煤厂精煤脱水系统改造工程编制时间：2014年1月目录第一章工程概况第二章施工部署及总平面布置第三章主要施工方案及技术组织措施第四章主要施工机械和劳动力安排计划第五章确保工程质量的技术组织措施第六章确保安全生产的技术组织措施第七章确保文明施工的技术组织措施第八章确保施工进度的技术组织措施第九章确保降低成本的技术组织措施第十章项目管理机构配备情况第十一章特殊季节施工措施第十二章施工现场环境措施附图附表：1、计划投入的主要施工机械设备表2、劳动力计划表3、施工进度计划表4、施工平面布置图第一章工程概况1.1工程总体概述序号项目内容1工程名称东庞矿洗煤厂精煤脱水系统改造工程（土建部分）2工程地点东庞矿洗煤厂3建设单位冀中能源股份有限公司东庞矿洗煤厂4设计单位中煤邯郸设计有限责任公司2.2工程概况本工程为东庞矿洗煤厂精煤脱水系统改造工程（土建）。主要施工项目为楼板开洞、钢梁制作安装、钢平台制作安装、原混凝土梁加固、原有洞口封堵及新做设备基础。楼板开洞应对原结构及本设计图纸核对无误后且具有可靠安全保障及结构实时监测措施时方可施工。剔凿必须采用无损伤施工，严禁使用可能对原结构有破坏作用的开凿机械。增加钢梁、混凝土梁及原混凝土梁加固应与原混凝土结构采用化学螺栓植入连接，植筋成孔时应采用振动较轻的机械，且应避开原结构钢筋。新增混凝土梁及加固原混凝土梁采用灌浆料浇筑，强度等级不小于C30。在加固过程中若发现原结构隐蔽部位有严重缺陷时，应立即停止施工。新增预埋件、预埋螺栓化学植入楼板内；新增预埋螺栓与钢梁焊接，钢梁在对应螺栓位置设10mm厚钢板加劲肋。钢构件均喷砂除锈，喷涂无机富锌防锈漆两道环氧云铁一道。-0.2mm层新增加圆盘给料机基础，混凝土等级为C25，预埋12M30螺栓；4.6m层②～③轴刮板输送机楼板开洞、新增H型钢钢梁及预埋、预埋螺栓，新增钢梁与原混凝土结构采用化学螺栓植入连接，与楼板结合处将楼板打磨平整刷结构胶；新增预埋件化学植入楼板内；新增预埋螺栓与钢梁焊接，钢梁在对应螺栓位置设10mm厚钢板加劲肋。4.6m层⑤～⑥轴压滤机入料泵将原有泵基础移位并新建泵基础、新增H型钢钢梁、预埋螺栓，基础混凝土采用C25，高出楼板面150mm；新增钢梁与原混凝土结构采用化学螺栓植入连接，与楼板结合处将楼板打磨平整刷结构胶；新增预埋螺栓与钢梁焊接，钢梁在对应螺栓位置设10mm厚钢板加劲肋。8.8m层②～③轴压滤机楼板开洞、新增混凝土梁、加固原混凝土梁及新增钢平台，新增及加固原混凝土梁均与旧混凝土交接面凿毛、灌浆料浇筑，箍筋化学锚入板内，梁顶标高8.68m；新增钢平台为6mm厚花纹钢板，平台梁、柱及其他支撑杆件均使用边长60mm方钢管，壁厚6mm。8.8m层⑩～轴精煤离心机楼板开洞、新增型钢钢梁及拆除部分楼板新建钢结构楼板，新增钢梁与原混凝土结构采用化学螺栓植入连接，与楼板结合处将楼板打磨平整刷结构胶。13.1m层⑩～轴煤泥离心机楼板开洞、原洞口封堵、原混凝土梁上注入螺栓、新增型钢钢梁及预埋件，原洞口封堵采用C30钢筋混凝土，钢筋与原洞口型钢钢及新增钢梁对焊；新增钢梁与原混凝土结构采用化学螺栓植入连接，与楼板结合处将楼板打磨平整刷结构胶；新增预埋件化学植入楼板内。21.6m层⑩～轴原有钢梁上预留螺栓孔、新增型钢钢梁、拆除部分楼板新建钢结构楼板，新增钢梁与原混凝土结构采用化学螺栓植入连接。改造中，拆除设备原址需恢复到与周围建筑相一致，改造区域内新增非标件的外表油漆颜色必须与厂房内周围设备颜色相一致。本次改造工程是在边生产过程中进行的，在改造与生产发生冲突时，改造需给生产让路。第二章施工部署及总平面布置2.1施工总目标2.1.1质量目标：达到国家验收规范标准，即合格。2.1.2安全生产目标：杜绝重大伤亡事故，一般轻伤事故频率控制在千分之三以内。2.1.3文明施工：广泛深入的开展施工现场安全达标和文明施工活动，保证现场全部达标，项目安全员要及时发现现场存在的安全隐患，并进行整改...
