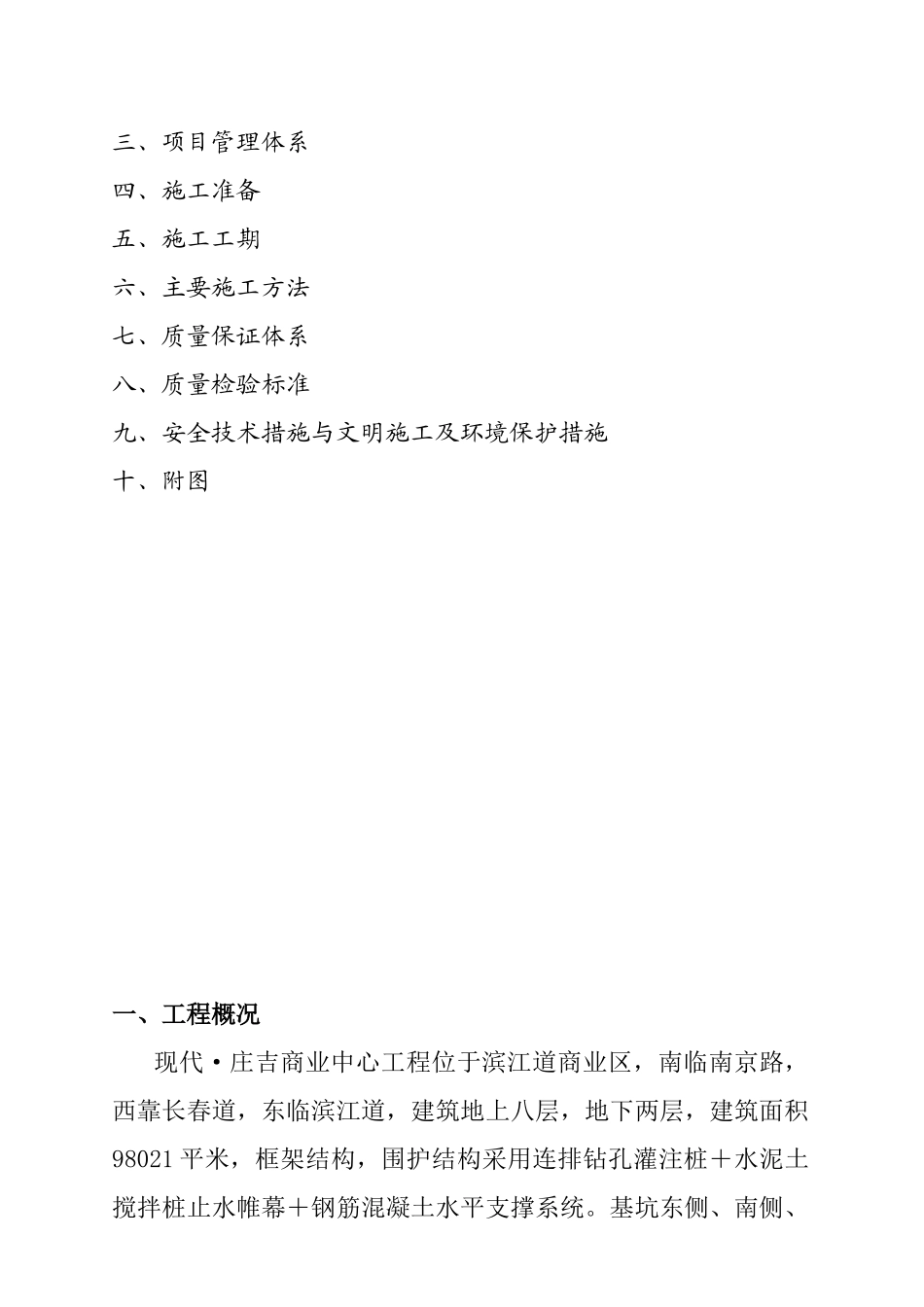

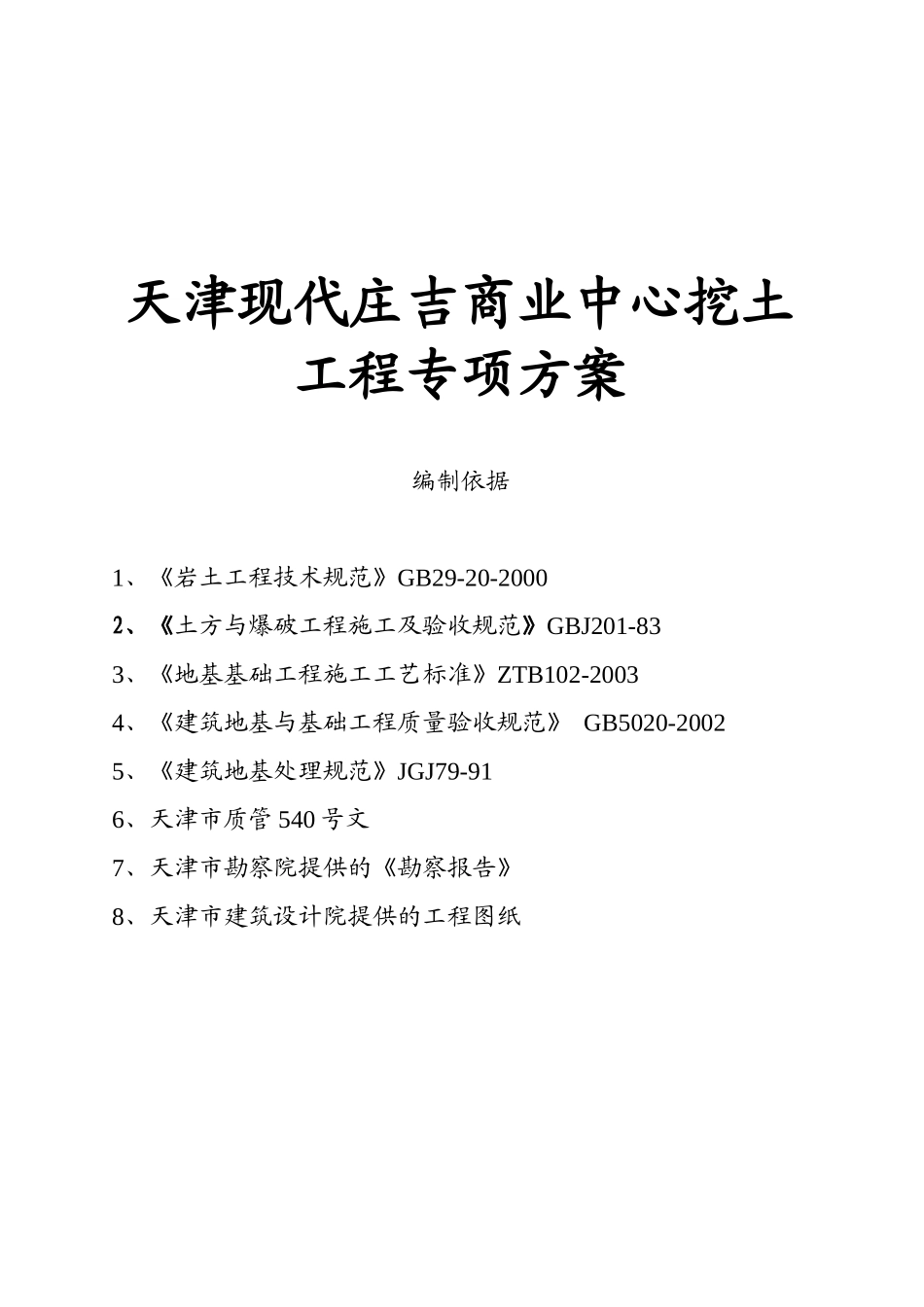

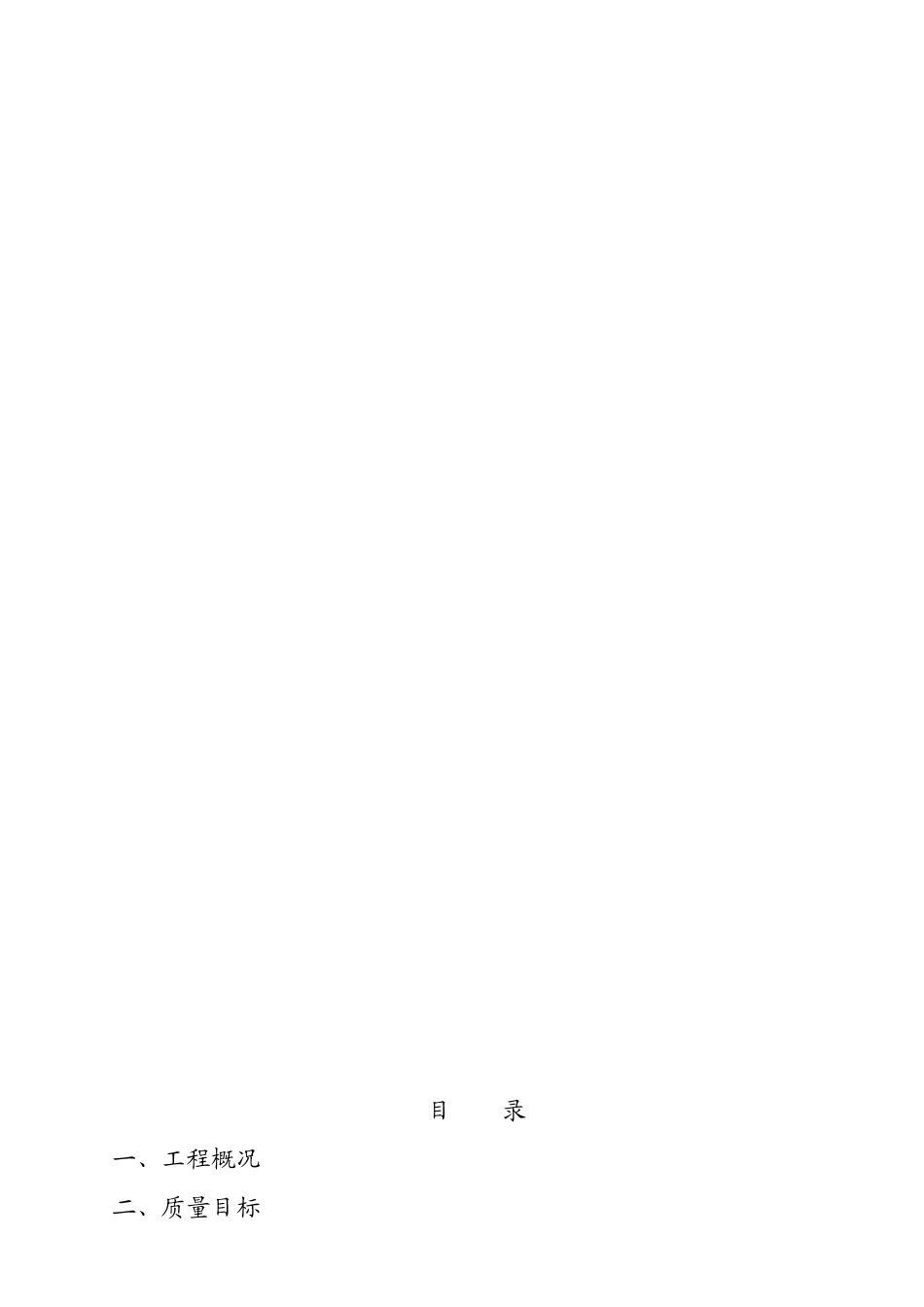

天津现代庄吉商业中心挖土工程专项方案编制依据1、《岩土工程技术规范》GB29-20-20002、《土方与爆破工程施工及验收规范》GBJ201-833、《地基基础工程施工工艺标准》ZTB102-20034、《建筑地基与基础工程质量验收规范》GB5020-20025、《建筑地基处理规范》JGJ79-916、天津市质管540号文7、天津市勘察院提供的《勘察报告》8、天津市建筑设计院提供的工程图纸目录一、工程概况二、质量目标三、项目管理体系四、施工准备五、施工工期六、主要施工方法七、质量保证体系八、质量检验标准九、安全技术措施与文明施工及环境保护措施十、附图一、工程概况现代·庄吉商业中心工程位于滨江道商业区，南临南京路，西靠长春道，东临滨江道，建筑地上八层，地下两层，建筑面积98021平米，框架结构，围护结构采用连排钻孔灌注桩＋水泥土搅拌桩止水帷幕＋钢筋混凝土水平支撑系统。基坑东侧、南侧、北侧三面部位采用Φ700@900灌注桩，坑底嵌固11米，帷幕采用单排双头Φ700@1000水泥土搅拌桩止水帷幕的形式。基坑西侧因分布有厚度较大的冲填土，该土层砂性较大，透水性较强，又因近靠长春道边的一、二层旧危房。故该处的围护设计为Φ800@900灌注桩，坑底嵌固11米，帷幕采用双排双头Φ700@1000水泥土搅拌桩止水帷幕，将西侧冲填土层用双排止水帷幕隔断，增大安全度。本工程基坑为长方形，南北长约143米，东西宽约84.4米，基坑挖深约10.4米，总挖土方量约为120000立方米。根据工程地质勘察报告分析，地下水初见水位埋深2.5M左右，静止水位埋深0.50-1.90M。在该场地自上而下地质情况为：1、人工填土层：全场均有分布，厚度2.00－11.50m，因本场地中西部有故沟坑分布，坑深为6.10－11.50m左右。坑内主要有冲填土填垫，外坑主要由杂填土、素填土填垫。由于坑内外土质差异较大，故分为甲、乙两区（详见地质勘察报告）第一亚层，杂填土：全场均有分布，厚度为0.40－3.90，一般为1.00－1.80m左右，呈杂色，松散状态，主要由砖块、砖渣、炉灰渣及废土等组成。第二亚层，素填土：主要分布于甲区，厚度为0.90－3.30m，一般为1.50－2.50m，呈褐色、褐灰色，可塑－软塑状态，由粘土、粉质粘土组成，含砖渣、腐植物、有机质，属中－高压缩性土。土质结构较差，欠均匀，填垫年限大于十年。第三亚层，冲填土：主要分布于乙区，厚度为5.10－10.80m，呈灰褐－褐灰色，埋深约5米以上主要由稍密－松散状态粉土组成，埋深5米以下主要由软塑状态砂性大粉质粘土组成，含少量腐质物，属中压缩性粘土。本层土中各亚层水平方向土质不均匀，分布不稳定，顶、底板起伏较大。2、全新统上组陆相冲积层：均分布于甲区，厚度为2.00－4.30m，一般为2.30－3.30m，顶板标高为0.88－1.23m，一般为-0.52－-0.88m，主要由粉质粘土组成，呈灰黄－黄灰色，可塑状态，无层理，含铁质，顶部粘性普遍较大，局部夹粘土透镜体，属中压缩性土。本层土在甲区内水平方向上土质较均匀，分布较稳定，但在乙区内缺失。3、全新统中组海相沉积层：由于受乙区沟坑影响，本层土在全场地厚度变化较大。甲区：厚度为7.70－8.80m、顶板标高为-2.80－-3.60m;乙厚度为3.00－8.60m，顶板标高为-3.11－-8.51m。该层从上而下可分为3个亚层。第一亚层：粉质粘土，甲区：厚度为1.20－2.70m，一般为2.00m左右，乙区：分布较少，厚度为1.00－2.40m，呈灰色，软塑状态，有层理，含蚌壳，属中压缩性土。第二亚层：淤泥质粉质粘土，厚度为1.50－2.50m，呈灰色，软塑状态，有层理，含蚌壳，乙区长春道方向基坑边受上部沟坑影响缺失，属高压缩性土。第三亚层：粉质粘土，厚度为3.00－4.90m，一般为4.50m左右，呈灰色，软塑状态，有层理，含蚌壳，属中压缩性土。本层土中第一亚层在甲区水平方向上土质较为均匀，分布尚稳定，在乙区内缺失;第二亚层在甲区水平方向上土质较为均匀，分布尚稳定，在乙区内基本缺失;第三亚层全场地水平方向上土质较均匀，分布尚稳定。4、全新统下组沼泽相沉积层：厚度0.40－1.20m，一般厚度1.00m左右，顶板标高-11.35－-12.48m，一般为-11.50m，主要有粉质粘土组成，呈浅灰色，可塑状态，无层理，含少量蚌壳，属中压缩性土。本层土水平方向上土质较均...
