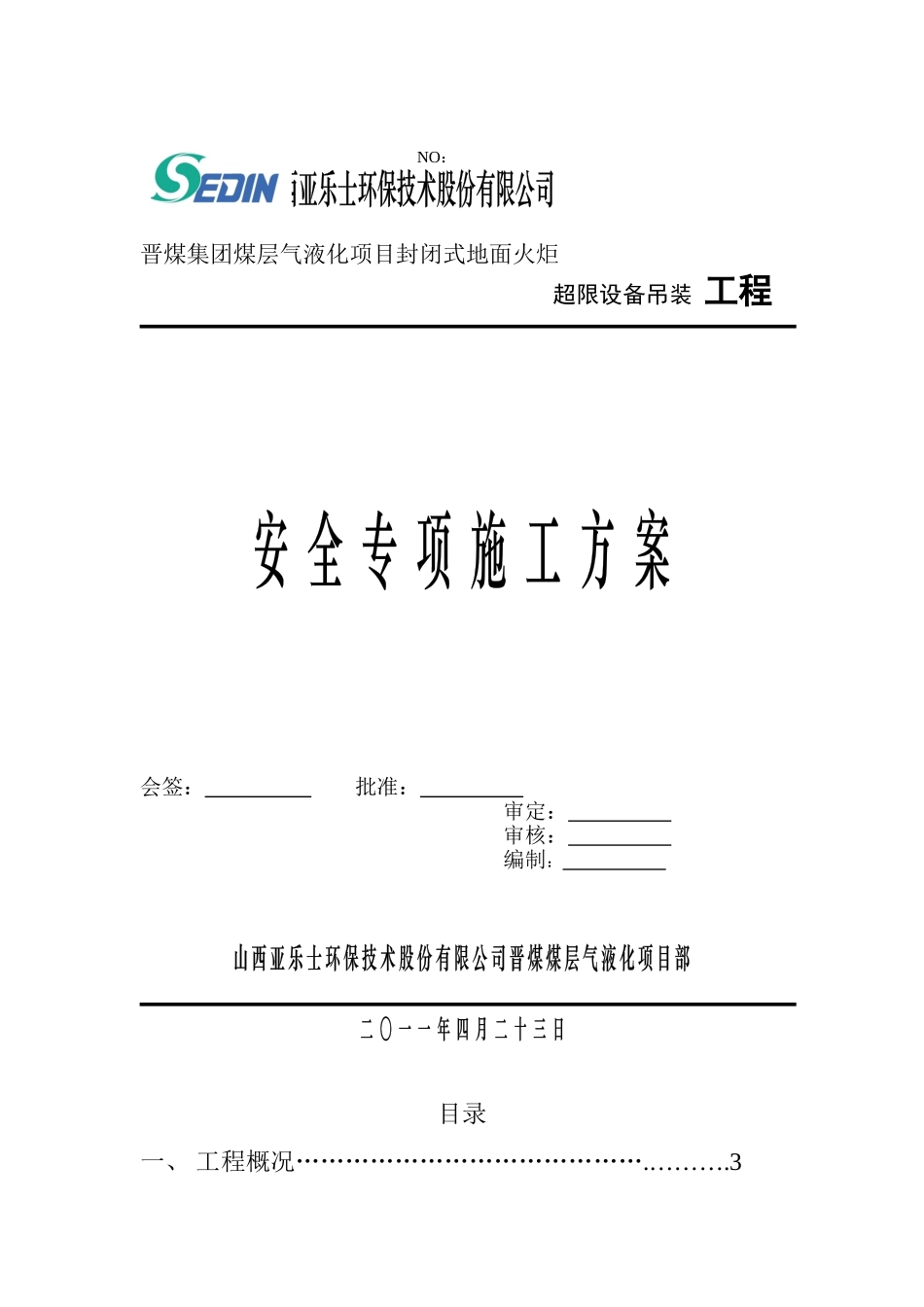

NO：晋煤集团煤层气液化项目封闭式地面火炬超限设备吊装工程会签：批准：审定：审核：编制：目录一、工程概况…………………………………….……….3二、编制依据…………………………………….……….3三、吊装作业概况…………………………………….….3四、吊车使用起重机技术参数…………………………….…….3五、吊装方案……………………………………………………..4六、吊装作业安全措施…………………………………………..6七、起重吊装的指挥和吊装工艺岗位的分工…………………..8设备吊装安全专项方案一、工程概况本工程为封闭式地面火炬系统，总高为28米（其中设备为25米）。由于设备比较高因此根据超限设备吊装专项方案需采用大型吊车进行吊装。二、编制依据《中华人民共和国安全生产法》《建设工程安全生产管理条例》《化工工程建设起重施工规范》（HGJ201-83）三、吊装作业概况本工程为晋煤集团煤层气液化工程封闭式地面火炬的设备安装工程，预吊设备位于该装置区附近，设备筒体安装进行三次吊装。第一吊装高度为15米、第二次吊装23米、第三次吊装28米。根据超限设备吊装方案，选取装置区东侧进行吊装。根据吊装时起吊重量测算知：吊装时现场实际地面处理情况不能满足该设备安全吊装，故需对地面进行处理以增加地面承载力，具体包括在吊车站位及回转半径外延2米区域铺毛石并在其上满铺250mm后碎石，碾压密实，吊车支腿下需铺设枕木，以保证吊车吊装安全。由于本次吊装比较简单、依次按筒体顺序进行吊装，提前进行技术交底，并做好吊前准备工作。四、吊车使用起重机技术参数主要起重吊装机械：根据工程特点，施工方案及周围环境，选取100t汽车吊、50t汽车吊、25t、16t汽车吊作为主要起重吊装机械。具体参数见附表：吊车性能表。五、吊装方案吊车选型根据《超限设备吊装方案》确定，待吊装设备提前准备好吊耳焊接牢固，我方进行吊装时直接采用预装吊耳进行吊装。采用合格钢丝绳作为主吊吊具，钢丝绳规格根据方案选取。选取卡环进行钢丝绳与吊耳的连接，卡环需检验合格，并大于实际所需吊装重量。六、吊装作业安全措施1、起重吊装准备工作车辆及人员进场前先进行吊车进场报验、作业人员资质报验，由我单位自检合格后报总包、监理、甲方审查合格后，签发作业证，施工人员必须持证上岗。吊装前所用工机具以及索具必须经过校验或检查，确认无误后，方可进行吊装作业。吊装过程中，分包商安全员须在场旁站监督。吊装前应由主管工程师和安全部门向参加施工的全体人员于吊装现场进行技术交底和安全交底并签字。施工人员及安全人员应认真执行。起重吊装机械进场时必须场地、通道平整，作业前查验所有辅助起重吊装机械作业人员的操作证并进行全面技术交底及安全交底，对全部作业人员强调安全注意事项和工作纪律，无关人员不得进入作业现场，运输设备进入现场要确保经过路段和停放地点上无缺陷，周围无坑洞，如有影响起重吊装安全的障碍物，须先拆除并有保护措施，确保安全后再吊装。吊装前需对吊装区域进行围护、拉警戒线，无关人员不得进入吊装场地。作业人员必须身体健康，登高人员进行医院体检健康证明并经过培训合格后，持证上岗。吊装前需认真检查吊车传运件有无缺陷，安全防护装置是否齐全、灵敏、可靠。2、起重吊装机械作业人员工作中的注意事项及安全技术措施2.1注意事项：(1)凡参加施工的人员，必须熟悉起吊方法和工程内容，按方案要求进行施工，并严格执行规程规范。在施工过程中，施工人员必须具体分工，明确职责。在整个吊装过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗位。(2)吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。吊装时，整个现场由总指挥指挥调配，各岗位分指挥应正确执行总指挥的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。(3)在整个施工过程中要做好现场的清理，清除障碍物，以利操作。(4)带电的电焊线和电线要远离钢丝绳，带电线路距离应保持在2米以上，或设有保护架，电焊线与钢丝绳交叉时应隔开，严禁接触。(5)吊装前应组织有关部门根据施工方案的要求共同进...
