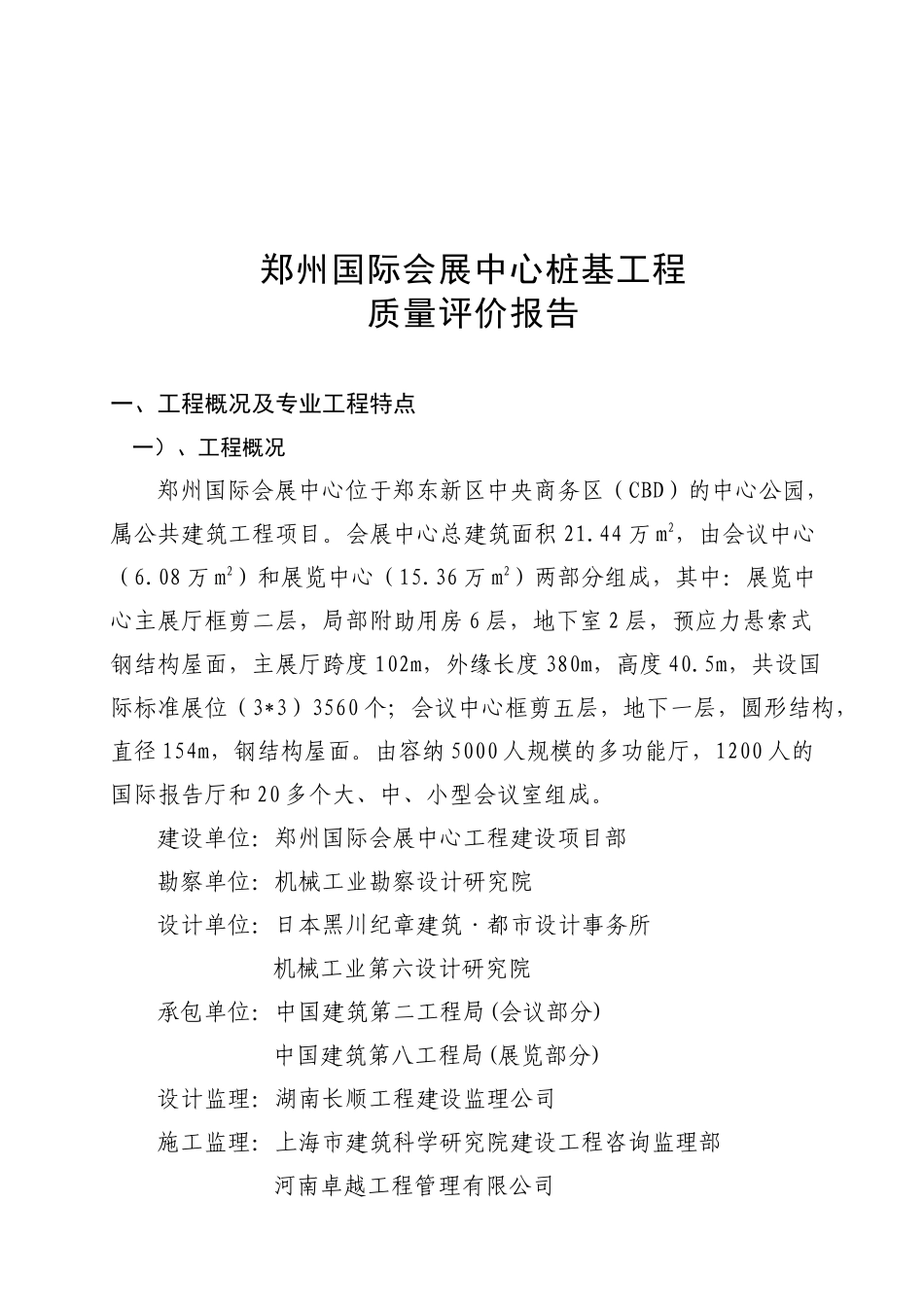

郑州国际会展中心桩基工程质量评价报告一、工程概况及专业工程特点一）、工程概况郑州国际会展中心位于郑东新区中央商务区（CBD）的中心公园，属公共建筑工程项目。会展中心总建筑面积21.44万m2，由会议中心（6.08万m2）和展览中心（15.36万m2）两部分组成，其中：展览中心主展厅框剪二层，局部附助用房6层，地下室2层，预应力悬索式钢结构屋面，主展厅跨度102m，外缘长度380m，高度40.5m，共设国际标准展位（3*3）3560个；会议中心框剪五层，地下一层，圆形结构，直径154m，钢结构屋面。由容纳5000人规模的多功能厅，1200人的国际报告厅和20多个大、中、小型会议室组成。建设单位：郑州国际会展中心工程建设项目部勘察单位：机械工业勘察设计研究院设计单位：日本黑川纪章建筑·都市设计事务所机械工业第六设计研究院承包单位：中国建筑第二工程局(会议部分)中国建筑第八工程局(展览部分)设计监理：湖南长顺工程建设监理公司施工监理：上海市建筑科学研究院建设工程咨询监理部河南卓越工程管理有限公司二）、专业工程特点本工程基础型式为桩承台基础，桩采用混凝土灌注桩，承载性状为端承摩擦桩，桩径分别为φ800、φ1000。根据桩身长度，钢筋笼长度及桩顶标高等技术参数，本工程桩中心和会议中心分为各种类型的桩（见表1、表2）本工程的试锚桩于2002年10月14日施工完毕，共16组，静载测试于2002年11月10日结束，静载测试结果单桩竖向承载力符合设计要求，低应变动测均为A类桩。试锚桩代工程桩。三）、工程地质特点场地地形平坦，地面绝对标高介于89.160～91.780m，地貌单元属黄河泛冲积平原，建筑场地类型为Ⅳ类。场内工程地质情况：上部为第四纪全新世细碎屑冲积层，层厚24.7～30.30m,主要土层为粉土、粉质粘土、粘土、粉细砂、细中砂；中部为第四纪晚更新世细碎屑冲积层，厚层24.3～29.90m，主要土层为粉质粘土，细中砂；下部为第四纪中更新世细碎屑冲坡积层，揭露厚度17.8m，土层为粉质粘土、粉土。φ800的桩，桩端入全新统-1细中砂和上更新统-1粉质粘土中；φ1000桩，桩端入中更新统粉质粘土中。本工程±0.000相当于绝对标高89.500m。二、质量评定依据和执行的规范、规程1.设计文件、图纸会审纪要、设计变更单；2.有关桩基的专题会议，工地例会有关桩基的技术决定；3.经审核批准的施工组织设计（施工方案）；4.《工程测量规范》（GB50026-93）；5.《建筑桩基技术规范》（JGJ94-94）；6.《建筑地基基础工程施工质量验收规范》（GB50202-2002）；7.《建筑工程施工质量验收统一标准》（GB50300-2001）；8.《混凝土质量控制标准》（GB50164-92）；9.《混凝土强度检验收评定标准》（GBJ-107-87）；10.《钢筋焊接及验收评定标准》（JGJ18-96）；11.《建设工程监理规范》（GB50319-2000）；12.国家其他有关工程质量的现行规范、规程；13.河南省、郑州市行政主管部门有关工程质量的文件。三、施工情况简介：桩基工程分四个标段。会议部分为Ⅰ标段，由河南泰山公司施工；展览部分1-12轴为Ⅱ标段，由河南省基础公司施工；13-26轴为Ⅲ标段，由中技公司施工；27-41轴为Ⅳ标段，由河南省昊鼎公司施工。2003年1月20日开工，2003年7月20日结束，历时6个月，投入钻机共80多台，完成工程桩3337根。其中Ⅲ、Ⅳ标段1月20日开始施工，4月20日结束，Ⅱ标段2月4日开始施工，Ⅰ标段3月18日开始施工，由于营房搬迁等因素影响均到7月20日结束。其施工工艺主要为：桩位放样→护筒埋设→钻机就位→钻进成孔→一清→钢筋笼安置→下导管→二次清孔→混凝土灌注成桩。φ800的桩用正循环钻进、清孔；φ1000的桩，用反循环钻进（部分均采用正循环钻进），均采用反循环清孔。所用反循环为泵吸反循环，气举反循环和泵举反循环三种。钢筋笼现场分节制作，孔口连接下笼，混凝土为预拌混凝土。四、质量控制措施在本工程的质量控制体系，采用“三级检查验收制”，完成一道工序先由施工单位进行自检，然后报总包单位复检，再报监理检查验收。上道工序不合格，不准进入下道工序的施工。在施工过程中，总包、监理人员全天候对每台钻机的成孔、成桩进行跟踪、巡视检查和旁站。1．事前控制1)施工组织设计（方案）的审查，...
