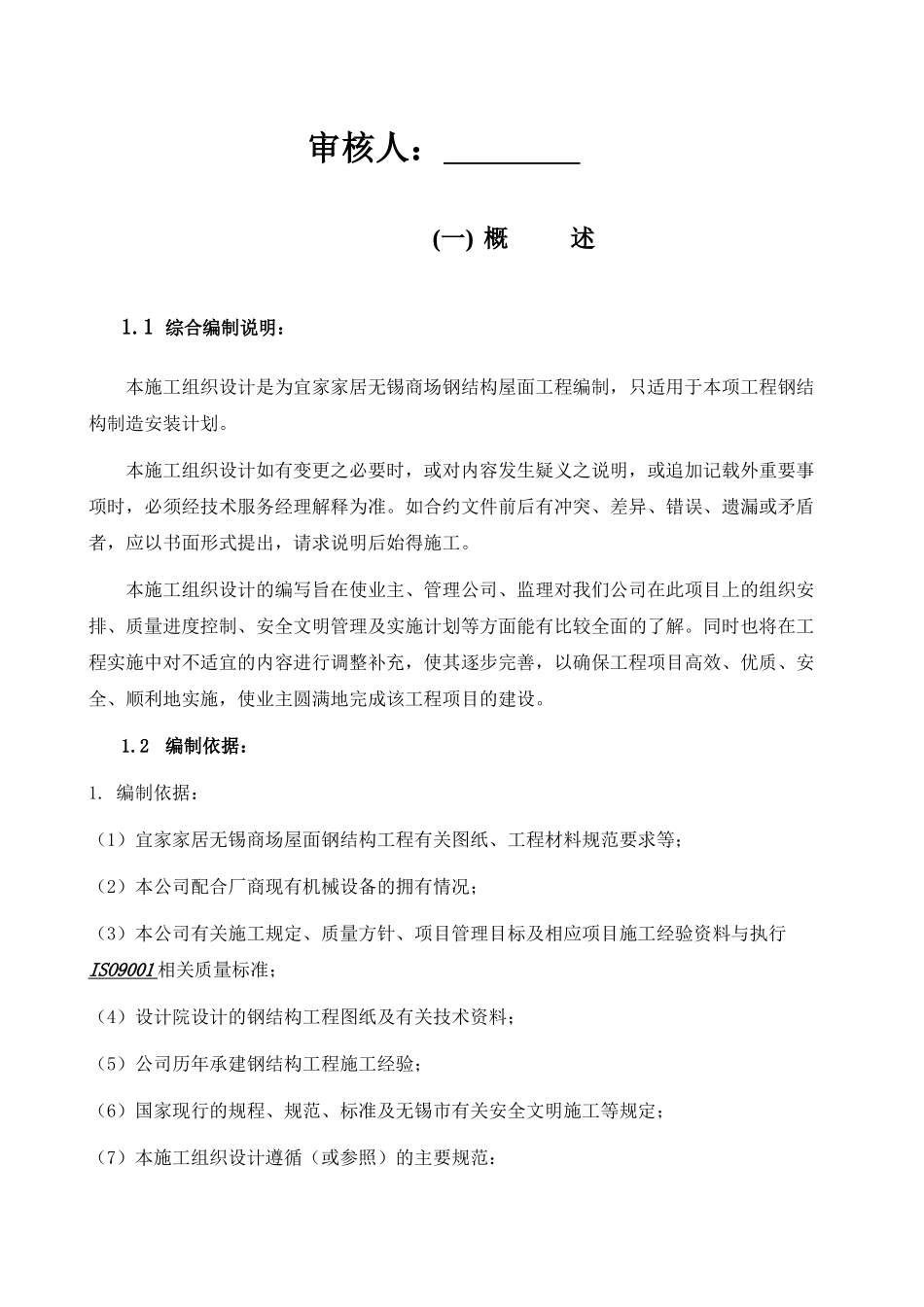

宜家家居无锡商场钢结构屋面施工方案上海通用金属结构工程有限公司2011年5月20日编制人:吴兵审核人:(一)概述1.1综合编制说明:本施工组织设计是为宜家家居无锡商场钢结构屋面工程编制,只适用于本项工程钢结构制造安装计划。本施工组织设计如有变更之必要时,或对内容发生疑义之说明,或追加记载外重要事项时,必须经技术服务经理解释为准。如合约文件前后有冲突、差异、错误、遗漏或矛盾者,应以书面形式提出,请求说明后始得施工。本施工组织设计的编写旨在使业主、管理公司、监理对我们公司在此项目上的组织安排、质量进度控制、安全文明管理及实施计划等方面能有比较全面的了解。同时也将在工程实施中对不适宜的内容进行调整补充,使其逐步完善,以确保工程项目高效、优质、安全、顺利地实施,使业主圆满地完成该工程项目的建设。1.2编制依据:1.编制依据:(1)宜家家居无锡商场屋面钢结构工程有关图纸、工程材料规范要求等;(2)本公司配合厂商现有机械设备的拥有情况;(3)本公司有关施工规定、质量方针、项目管理目标及相应项目施工经验资料与执行ISO9001相关质量标准;(4)设计院设计的钢结构工程图纸及有关技术资料;(5)公司历年承建钢结构工程施工经验;(6)国家现行的规程、规范、标准及无锡市有关安全文明施工等规定;(7)本施工组织设计遵循(或参照)的主要规范:●《建筑结构荷载规范》(GB50009-2001)●《钢结构设计规范》(GB50017-2003)●《门式钢架轻型房屋钢结构技术规程》(CECS102:2002)●钢结构用扭剪型高强螺栓螺母垫圈按(GB3632-83)规范执行●《冷弯薄壁型钢结构技术规范》(GB50018-2002)●《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)●《钢结构用扭剪型高强螺栓连接副技术条件》(GB/T3633-1995)●《钢结构焊接规程》(JGJ81-2002)●《钢结构工程施工质量验收规范》(GB50205-2001)●《建筑工程施工质量验收统一标准》(GB50300-2001)●《轻型钢结构制作及安装验收规程》(J10125-2002)●《建筑用压型钢板》(GB/T12755-99)●《建设工程项目管理规范》(GB/T50326-2001)●《建筑工程文挡整理规范》(GB50328-2002)2.编制标准:本公司根据此要求及ISO9001标准,编制工程质量计划,作为我司向业主提供的质量保证文件,同时作为向公司质监部门提供的具体质量保证方案。1.3工程概况:3.1工程简要工程名称●宜家家居无锡商场钢结构屋面制安工程工程地址●江苏省无锡市锡山区团结路锡沪路口建设单位●宜家家居有限公司基本特点1.商场总长144米,宽128米,屋面高度22.6m;2.双屋脊四坡形式建筑面积●屋面建筑面积为18432平方米建筑高度●屋脊高度22.6米结构类型●门式屋面钢结构柱梁构造●焊接组合H型钢,采用Q345B,节点连接采用大六角高强螺栓涂装要求●环氧富锌底漆1遍+环氧云铁中间漆2遍,底漆膜和中间漆膜总厚度不小于125um,底漆要求在工厂内涂装.面漆处理:除涂刷防火涂料外,其它部位均为氯化橡胶面漆2遍.漆膜厚度不小于25um3.2工程特点该钢结构屋面面积大,主梁构件较重,且因工期较紧,考虑土建、钢构可能交叉作业,施工时主构件需随吊随运,并有组织计划地运输,次构件必须分类堆放及保管,小构件分类打包,同时合理安排起重机械和人力,做到均衡施工,以提高工效。本工程难点就是结构吊装,我司考虑使用100T汽车吊将4台8吨吊车吊装至2层楼顶进行构件吊装。构件种类多,各构件均需在工厂加工制作,现场有一定的拼装工作量及二次驳运量,故必要时人工抬升构件辅助吊机进行拼装及二次驳运。施工周期紧,且主构件吊装完后存在与土建交叉施工现象,从而施工内容多,故必须合理安排流水线安装,各工序平行、交叉均衡施工。(二)建筑及安装劳动力投入计划工种人数目前在何工地工作计划进场时间计划退场时间钢结构安装专业(现场)钢构安装工40上海按合同要求施工完成,部分退场起重工4上海按合同要求吊装施工完成,部分退场电焊工6上海按合同要求施工完成,部分退场气焊工2上海按合同要求施工完成,部分退场测量工2上海按合同要求施工完成电工1上海按合同要求施工完成合计55工程施工高峰期劳动力保证投入60人,各专业施工...
