弘景木塑电气工程监理实施细则VIP免费

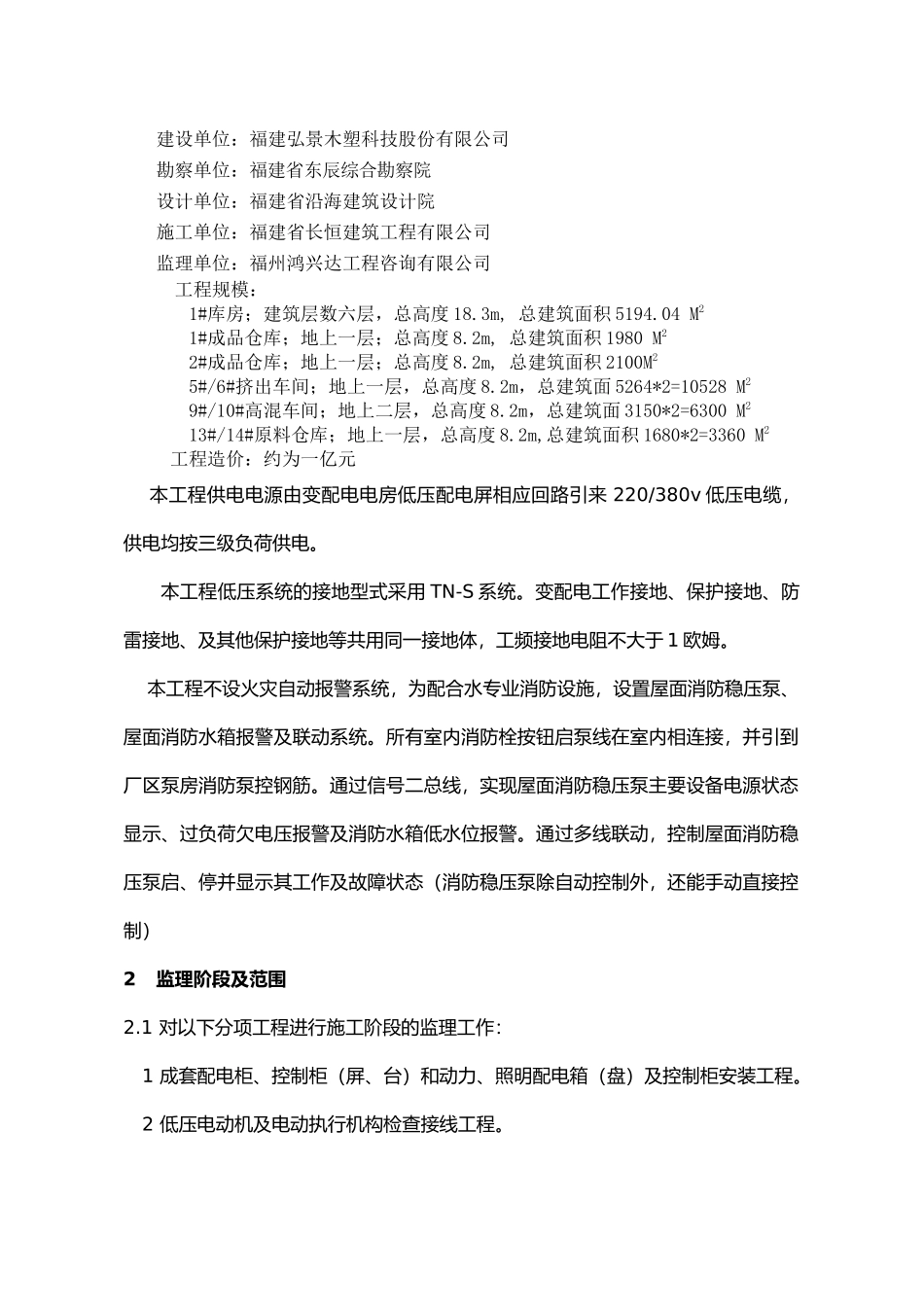

福建弘景木塑科技股份有限公司工业厂区电气工程监理实施细则编制：审核：福州鸿兴达工程咨询有限公司二○一三年七月1工程概况及特点工程名称：福建弘景木塑科技股份有限公司工业厂区工程建设地点：福州市罗源县罗源湾经济开发区南片工业区建设单位：福建弘景木塑科技股份有限公司勘察单位：福建省东辰综合勘察院设计单位：福建省沿海建筑设计院施工单位：福建省长恒建筑工程有限公司监理单位：福州鸿兴达工程咨询有限公司工程规模：1#库房；建筑层数六层，总高度18.3m,总建筑面积5194.04M21#成品仓库；地上一层；总高度8.2m,总建筑面积1980M22#成品仓库；地上一层；总高度8.2m,总建筑面积2100M25#/6#挤出车间；地上一层，总高度8.2m，总建筑面5264*2=10528M29#/10#高混车间；地上二层，总高度8.2m，总建筑面3150*2=6300M213#/14#原料仓库；地上一层，总高度8.2m,总建筑面积1680*2=3360M2工程造价：约为一亿元本工程供电电源由变配电电房低压配电屏相应回路引来220/380v低压电缆，供电均按三级负荷供电。本工程低压系统的接地型式采用TN-S系统。变配电工作接地、保护接地、防雷接地、及其他保护接地等共用同一接地体，工频接地电阻不大于1欧姆。本工程不设火灾自动报警系统，为配合水专业消防设施，设置屋面消防稳压泵、屋面消防水箱报警及联动系统。所有室内消防栓按钮启泵线在室内相连接，并引到厂区泵房消防泵控钢筋。通过信号二总线，实现屋面消防稳压泵主要设备电源状态显示、过负荷欠电压报警及消防水箱低水位报警。通过多线联动，控制屋面消防稳压泵启、停并显示其工作及故障状态（消防稳压泵除自动控制外，还能手动直接控制）2监理阶段及范围2.1对以下分项工程进行施工阶段的监理工作：1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装工程。2低压电动机及电动执行机构检查接线工程。3低压电气动力设备试验和试运行工程。4电线、电缆导管和线槽敷设工程。5电线、电缆穿管和线槽敷线工程。6电缆桥架安装和桥架内电缆敷设工程。7电缆沟内和电缆竖井内电缆敷设工程。8电缆头制作，接线和线路绝缘测试工程。9普通灯具安装工程。10专用灯具安装工程。11开关、插座、风扇安装工程。12建筑照明通电试运行工程。13接地装置安装工程。14避雷引下线和变配电室接地干线敷设工程。15接闪器安装工程。16建筑物等电位联接工程。3编制依据3.1建筑工程施工质量验收统一标准GB50300-20013.2建筑电气工程施工质量验收规范GB50303-20023.3电气装置安装工程接地装置施工及验收规范GB50169-923.4电气装置安装工程电气设备交接试验标准GB501503.5电梯工程施工质量验收规范GB50310－203.6施工组织设计4监理工作控制目标实现监理规划及施工合同约定的目标值，在工程进度、质量等方面进行目标控制。4.1工程进度目标：与施工合同的阶段和总体进度一致，电气安装工程进度满足合同目标。4.2工程竣工档案资料优良。4.3质量目标：分项工程优良率≥50%。为实现质量目标，须严格按分项施工工艺标准作业，强化材料、设备报审；强化工程隐检、工序确认，工程报验程序；强化电气调试内容及标准。为实现质量目标，确保安装工程的使用安全和满足设计的使用功能。拟对下述分项工程进行重点控制和争取达到优良目标：1成套配电柜、控制柜（屏，台）和动力、照明配电箱（盘）及控制柜安装工程。2低压电动机及电动执行机构检查接线工程。3低压电气动力设备试验和试运行工程。4电线、电缆穿管和线槽敷设工程。5电缆头制作、导线连接和线路电气试验工程。6电缆桥架安装和桥架内电缆敷设工程。7电缆沟内和电缆竖井内电缆敷设工程。8建筑照明通电试运行工程。9接地装置安装工程。10避雷引下线和变配电室接地干线敷设工程。11接闪器安装工程。12建筑物等电位联接工程。5对国家标准中“基本规定”的控制要点及方法。5.1安装电工、焊工和电气调试人员，要求持证上岗。检查方法：检查从事电工、焊工和电气调试人员的上岗证。5.2安装和调试用各类计量器具应检定合格，使用时在有效期内。检查数量：仪表100%。检查方法：查看检定检查有效期。计量器具在使用后现场检查不合格时，测量值无效。须返工重作。5.3电...
