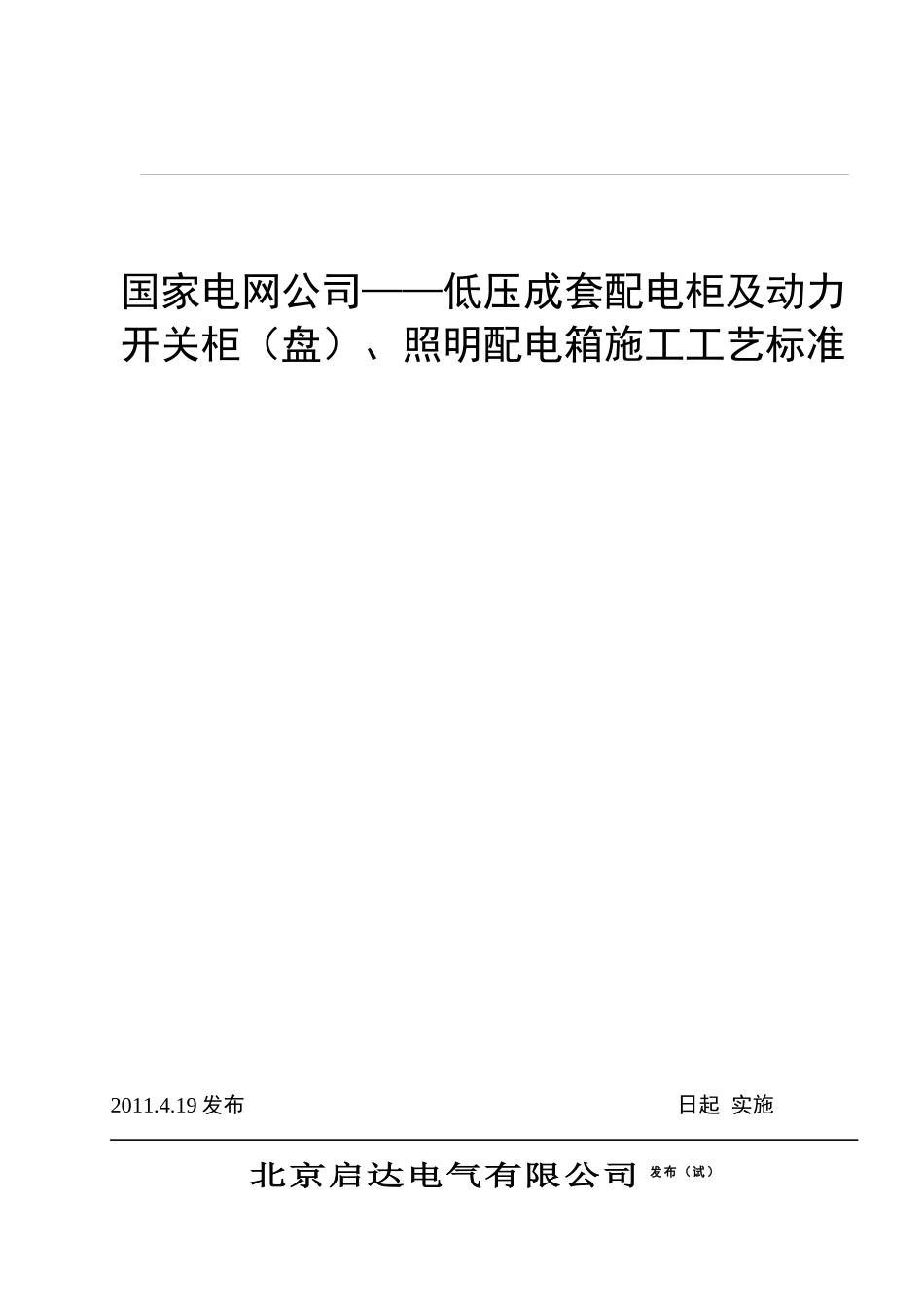

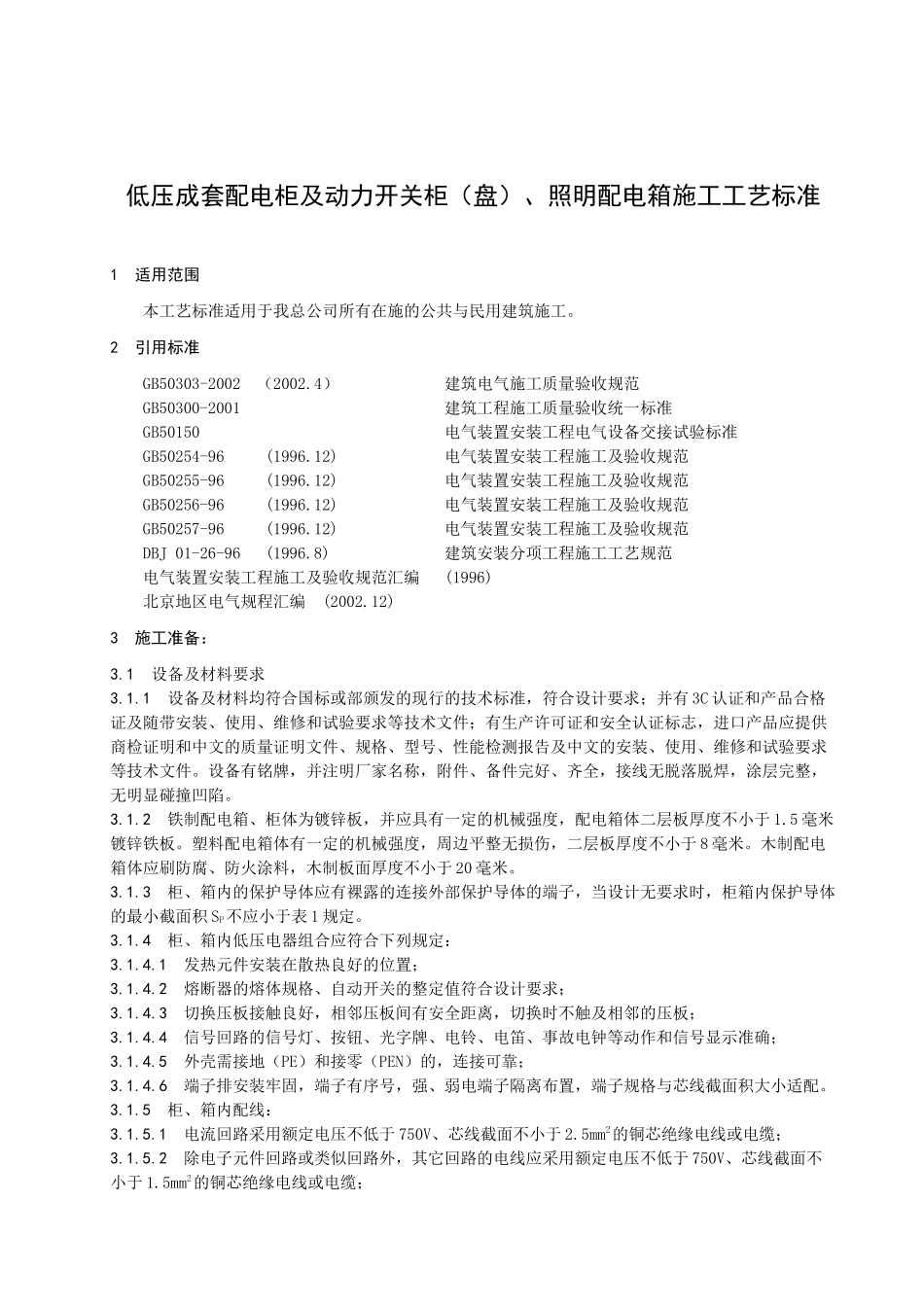

国家电网公司——低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准2011.4.19发布日起实施北京启达电气有限公司发布（试）目次1适用范围..............................................................................12引用标准..............................................................................13施工准备：............................................................................14操作工艺..............................................................................25质量控制..............................................................................66质量标准..............................................................................67成品保护..............................................................................8低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准1适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。2引用标准GB50303-2002（2002.4）建筑电气施工质量验收规范GB50300-2001建筑工程施工质量验收统一标准GB50150电气装置安装工程电气设备交接试验标准GB50254-96(1996.12)电气装置安装工程施工及验收规范GB50255-96(1996.12)电气装置安装工程施工及验收规范GB50256-96(1996.12)电气装置安装工程施工及验收规范GB50257-96(1996.12)电气装置安装工程施工及验收规范DBJ01-26-96(1996.8)建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编(1996)北京地区电气规程汇编(2002.12)3施工准备：3.1设备及材料要求3.1.1设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。3.1.2铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5毫米镀锌铁板。塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。3.1.3柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积SP不应小于表1规定。3.1.4柜、箱内低压电器组合应符合下列规定：3.1.4.1发热元件安装在散热良好的位置；3.1.4.2熔断器的熔体规格、自动开关的整定值符合设计要求；3.1.4.3切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；3.1.4.4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；3.1.4.5外壳需接地（PE）和接零（PEN）的，连接可靠；3.1.4.6端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。3.1.5柜、箱内配线：3.1.5.1电流回路采用额定电压不低于750V、芯线截面不小于2.5mm2的铜芯绝缘电线或电缆；3.1.5.2除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆；3.1.5.3二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。3.1.5.4配线严禁使用开口鼻子。3.1.6连接柜、箱上的电器及控制台、板等可动部位的电线应符合下列规定：3.1.6.1采用多股芯软线，敷设长度留有适当裕量；3.1.6.2线束有外套塑料管等加强绝缘保护层；3.1.6.3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；3.1.6.4可转动部位的两端用卡子固定。3.1.7箱、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。3.1.8安装使用材料：3.1.8.1型钢应无明显锈蚀,并有材料证明;3.1.8.2镀锌螺丝、镀锌螺栓、螺母、弹簧垫、平光垫；3.1.8.3其它材料：铅丝、酚醛板、相色漆、防锈漆、调...
