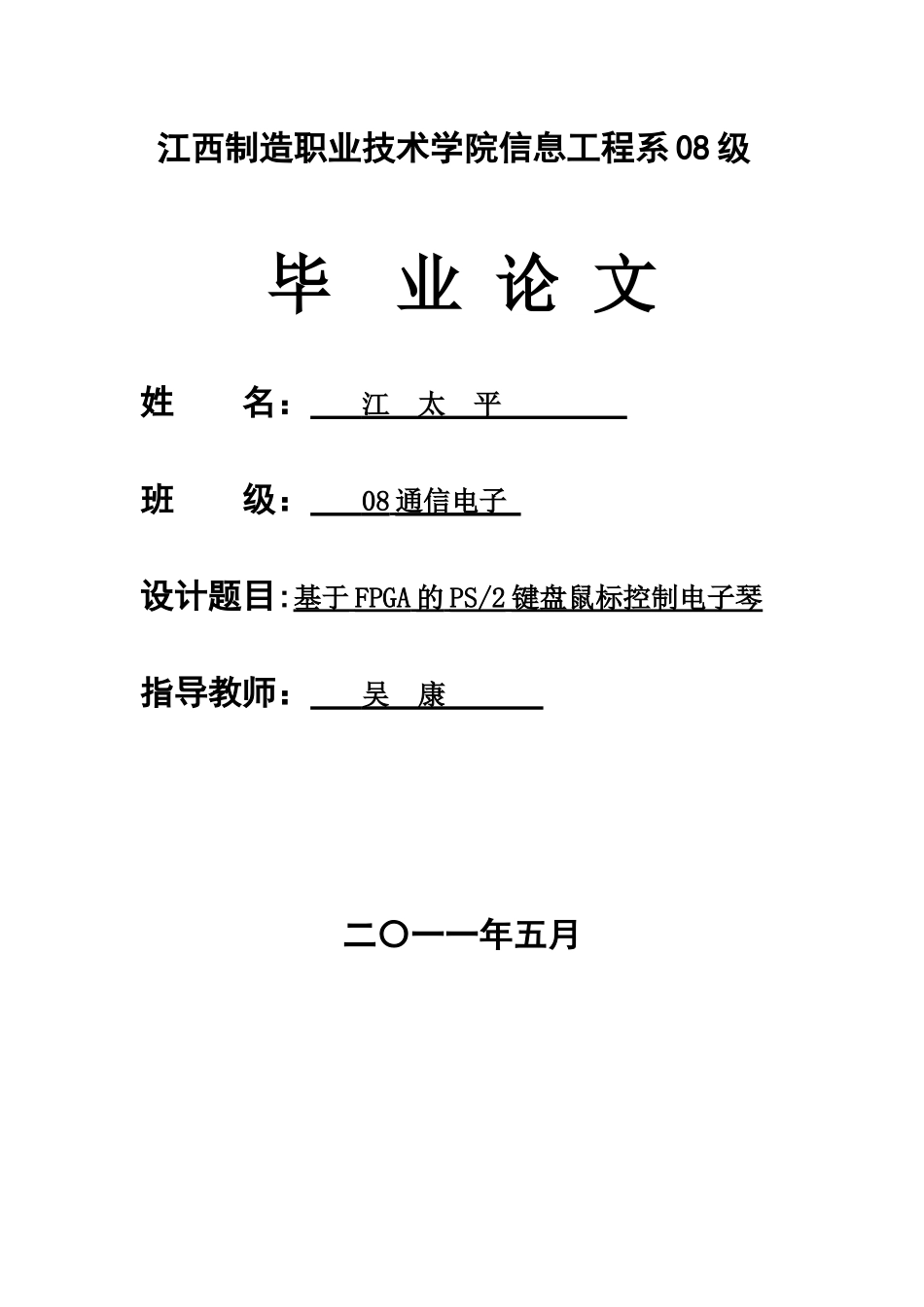

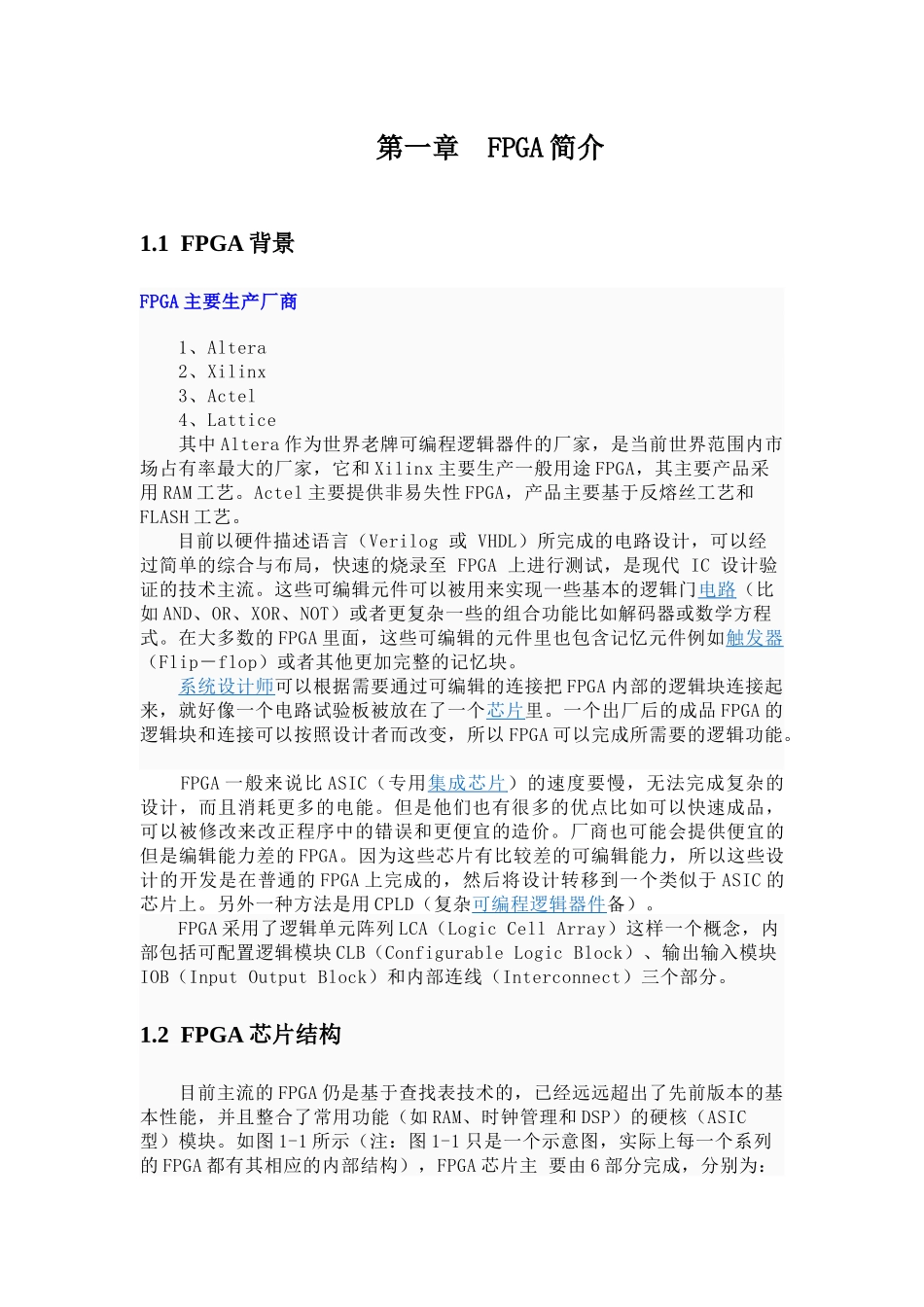

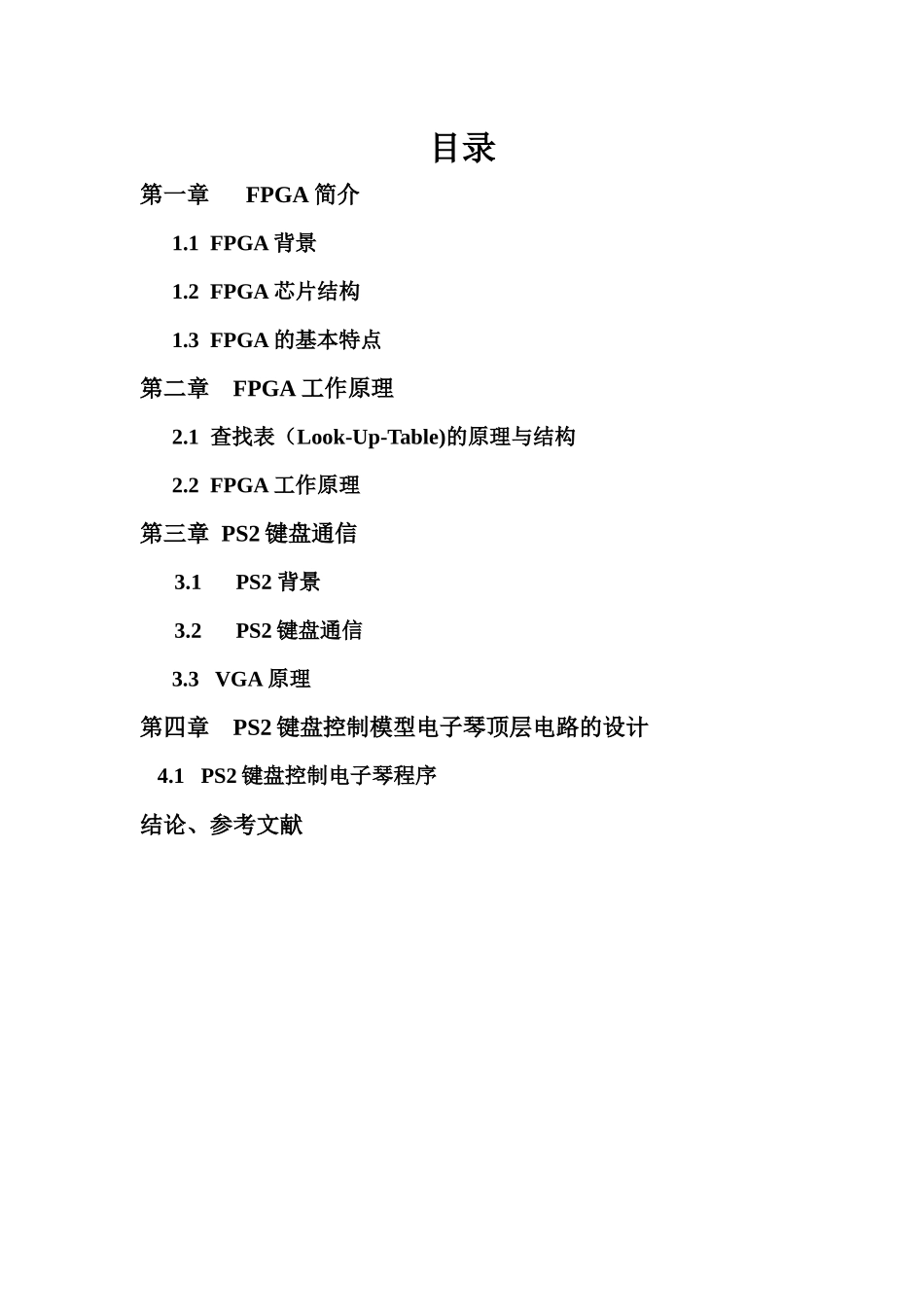

江西制造职业技术学院信息工程系08级毕业论文姓名：江太平班级：08通信电子设计题目:基于FPGA的PS/2键盘鼠标控制电子琴指导教师：吴康二〇一一年五月目录第一章FPGA简介1.1FPGA背景1.2FPGA芯片结构1.3FPGA的基本特点第二章FPGA工作原理2.1查找表（Look-Up-Table)的原理与结构2.2FPGA工作原理第三章PS2键盘通信3.1PS2背景3.2PS2键盘通信3.3VGA原理第四章PS2键盘控制模型电子琴顶层电路的设计4.1PS2键盘控制电子琴程序结论、参考文献第一章FPGA简介1.1FPGA背景FPGA主要生产厂商1、Altera2、Xilinx3、Actel4、Lattice其中Altera作为世界老牌可编程逻辑器件的厂家，是当前世界范围内市场占有率最大的厂家，它和Xilinx主要生产一般用途FPGA，其主要产品采用RAM工艺。Actel主要提供非易失性FPGA，产品主要基于反熔丝工艺和FLASH工艺。目前以硬件描述语言（Verilog或VHDL）所完成的电路设计，可以经过简单的综合与布局，快速的烧录至FPGA上进行测试，是现代IC设计验证的技术主流。这些可编辑元件可以被用来实现一些基本的逻辑门电路（比如AND、OR、XOR、NOT）或者更复杂一些的组合功能比如解码器或数学方程式。在大多数的FPGA里面，这些可编辑的元件里也包含记忆元件例如触发器（Flip－flop）或者其他更加完整的记忆块。系统设计师可以根据需要通过可编辑的连接把FPGA内部的逻辑块连接起来，就好像一个电路试验板被放在了一个芯片里。一个出厂后的成品FPGA的逻辑块和连接可以按照设计者而改变，所以FPGA可以完成所需要的逻辑功能。FPGA一般来说比ASIC（专用集成芯片）的速度要慢，无法完成复杂的设计，而且消耗更多的电能。但是他们也有很多的优点比如可以快速成品，可以被修改来改正程序中的错误和更便宜的造价。厂商也可能会提供便宜的但是编辑能力差的FPGA。因为这些芯片有比较差的可编辑能力，所以这些设计的开发是在普通的FPGA上完成的，然后将设计转移到一个类似于ASIC的芯片上。另外一种方法是用CPLD（复杂可编程逻辑器件备）。FPGA采用了逻辑单元阵列LCA（LogicCellArray）这样一个概念，内部包括可配置逻辑模块CLB（ConfigurableLogicBlock）、输出输入模块IOB（InputOutputBlock）和内部连线（Interconnect）三个部分。1.2FPGA芯片结构目前主流的FPGA仍是基于查找表技术的，已经远远超出了先前版本的基本性能，并且整合了常用功能（如RAM、时钟管理和DSP）的硬核（ASIC型）模块。如图1-1所示（注：图1-1只是一个示意图，实际上每一个系列的FPGA都有其相应的内部结构），FPGA芯片主要由6部分完成，分别为：可编程输入输出单元、基本可编程逻辑单元、完整的时钟管理、嵌入块式RAM、丰富的布线资源、内嵌的底层功能单元和内嵌专用硬件模块。图1-1FPGA芯片的内部结构FPGA芯片的内部结构每个模块的功能如下：1．可编程输入输出单元（IOB）可编程输入/输出单元简称I/O单元，是芯片与外界电路的接口部分，完成不同电气特性下对输入/输出信号的驱动与匹配要求，其示意结构如图1-2所示。FPGA内的I/O按组分类，每组都能够独立地支持不同的I/O标准。通过软件的灵活配置，可适配不同的电气标准与I/O物理特性，可以调整驱动电流的大小，可以改变上、下拉电阻。目前，I/O口的频率也越来越高，一些高端的FPGA通过DDR寄存器技术可以支持高达2Gbps的数据速率。图1-2典型的IOB内部结构示意图典型的IOB内部结构示意图外部输入信号可以通过IOB模块的存储单元输入到FPGA的内部，也可以直接输入FPGA内部。当外部输入信号经过IOB模块的存储单元输入到FPGA内部时，其保持时间（HoldTime）的要求可以降低，通常默认为0。为了便于管理和适应多种电器标准，FPGA的IOB被划分为若干个组（bank），每个bank的接口标准由其接口电压VCCO决定，一个bank只能有一种VCCO，但不同bank的VCCO可以不同。只有相同电气标准的端口才能连接在一起，VCCO电压相同是接口标准的基本条件。2．可配置逻辑块（CLB）CLB是FPGA内的基本逻辑单元。CLB的实际数量和特性会依器件的不同而不同，但是每个CLB都包含一个可配置开关矩阵，此矩阵由4或6个输入、一些选型电路（多路复用器等）和触发器组成。开关矩阵是高度灵活的，可以对其进...
