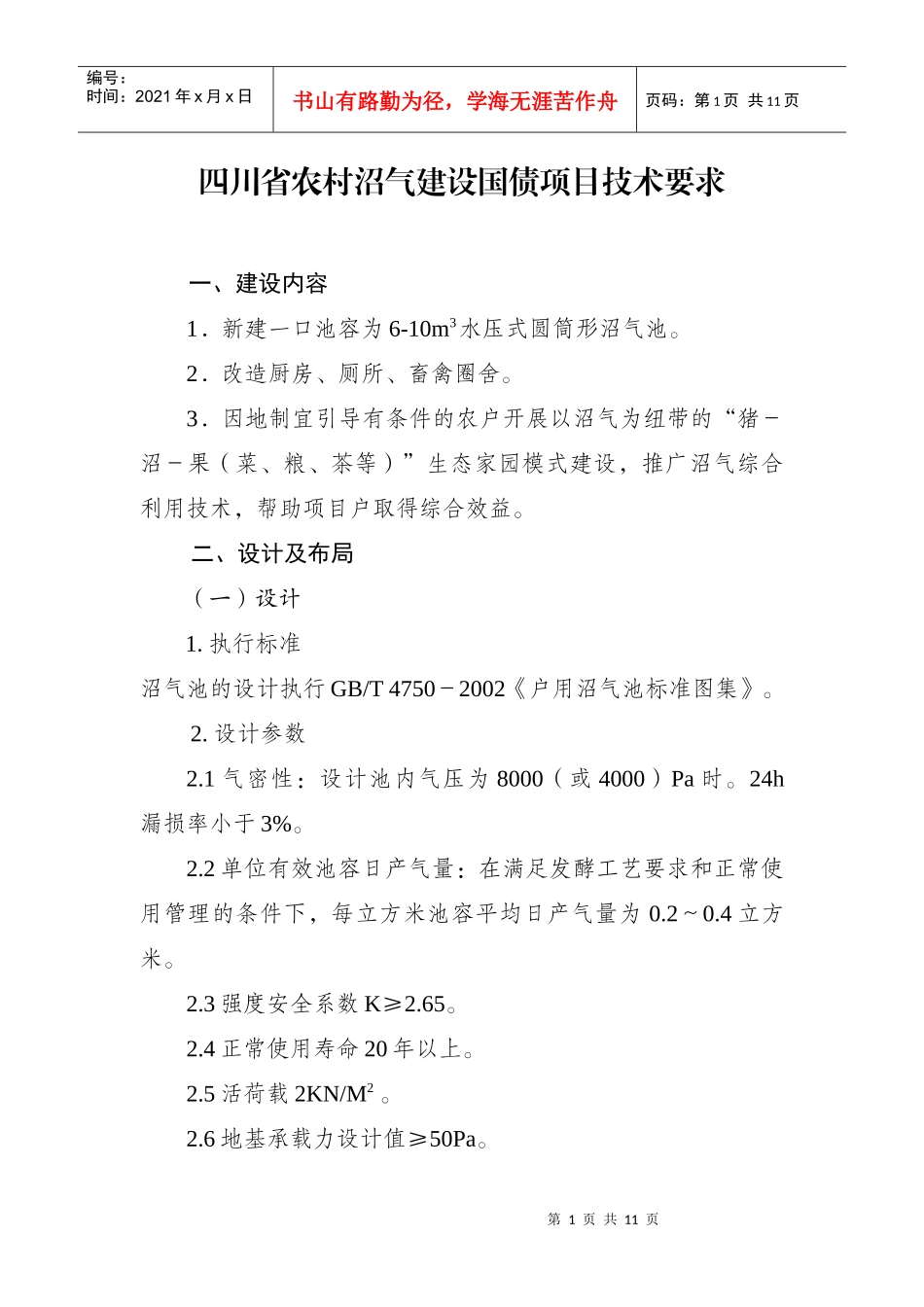

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页四川省农村沼气建设国债项目技术要求一、建设内容1.新建一口池容为6-10m3水压式圆筒形沼气池。2.改造厨房、厕所、畜禽圈舍。3.因地制宜引导有条件的农户开展以沼气为纽带的“猪-沼-果(菜、粮、茶等)”生态家园模式建设,推广沼气综合利用技术,帮助项目户取得综合效益。二、设计及布局(一)设计1.执行标准沼气池的设计执行GB/T4750-2002《户用沼气池标准图集》。2.设计参数2.1气密性:设计池内气压为8000(或4000)Pa时。24h漏损率小于3%。2.2单位有效池容日产气量:在满足发酵工艺要求和正常使用管理的条件下,每立方米池容平均日产气量为0.2~0.4立方米。2.3强度安全系数K≥2.65。2.4正常使用寿命20年以上。2.5活荷载2KN/M2。2.6地基承载力设计值≥50Pa。第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页2.7池内最大气压值≤12000Pa。2.8池拱覆土最薄处厚≥200mm。2.9最大投料量为沼气池池容的90%。2.10水压间和贮气室的有效容积为日产气量的50%。3.池型结构3.1在池型上,以猪粪为发酵原料的采用点盖式圆筒形沼气池,有秸秆或牛粪入池的采用活动盖式圆筒形沼气池,水资源缺乏的地区可采用强回流圆筒形沼气池,在血防地区可采用中层出料圆筒形沼气池。3.2在结构上,可根据当地的建材、技术、地理、气候、经济等条件,因地制宜选择混凝土整体浇注、砖混、玻璃钢拱盖、预制大板+固化土等建池结构。有条件的地区采用玻璃钢拱盖结构和预制大板+固化土结构。4.池容主池容积按6m3、8m3、10m3三种规格设计,常年生猪存栏数2-3头的一般设计为6m3,4-6头的设计为8m3,7-8头的设计为10m3,超过10头的设计为双池或进行专门设计。(二)布局1.按照“方便生活、有利生产、美化环境”及“三结合”(沼气池、厕所、畜禽圈舍相连通)的原则进行布局,池址距灶具一般控制在25m内,并尽可能将沼气池建于畜禽圈舍下面。2.沼气池进、出料间中线夹角应大于120°小于或等于180°。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页3.不能将沼气池建在道路上、厨房内、低洼地带以及远离厕所、畜禽圈舍及不便出料的地方。三、建池材料(一)现浇混凝土采用C15号;普通粘土砖采用MU7.5以上。(二)混凝土预制板采用C20号;砌筑砂浆采用M7.5。(三)进出料管采用C20号混凝土预制,亦可采用成品管。(四)活动盖及井口盖板均采用C15钢筋混凝土预制。(五)储气室可采用砖砌(或混凝土现浇,或混凝土预制、或高分子玻璃钢复合材料制作)。(六)水压间盖板采用标号不低于C20的钢筋混凝土预制板,做到外表光洁、横平竖直、盖板间隙均匀。(七)除血吸虫病疫区外,沼气池应安装提料装置。(八)除玻璃钢沼气池外,沼气池内壁应采用密封涂料处理。四、配套设备(一)沼气灶具及其配套产品采用农业部招标中标产品。(二)沼气灶具采用不锈钢灶面电子点火双(单)眼家用沼气灶或不锈钢灶面脉冲点火双(单)眼家用沼气灶,并配沼气净化器组合产品(压力表和脱硫器合为一体的装置)。(三)管路管件采用PE沼气专用管材及与之配套的开关、二通、三通、弯头、管卡等管件。(四)沼气灯为电子点火沼气灯。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页五、施工从事沼气池施工技术人员必须持有劳动部、农业部颁发的沼气生产工《职业资格证书》,沼气池的施工执行GB/T4752-2002《户用沼气池施工操作规程》。(一)放线根据沼气池布局原则,选择最佳布局位置,平整好场地。在平整好的场地上,确定主池中心位置,根据设计图纸,以主池中心为参照点,用石灰在地面上放样出进料口、发酵间、水压间外框线的实际尺寸。同时在尺寸线外0.8米左右处打下四根定位桩,分别钉上钉子后牵线,两线的交点便是发酵池中心点。在灰线外打入标高基准桩,确定基准点。(二)开挖根据放线尺寸,进行土方开挖。在开挖时,不准在坑沿堆放重物或弃土,如遇地下水,应采取引水沟、集水井等排水...
