后湾大桥施工组织设计VIP免费

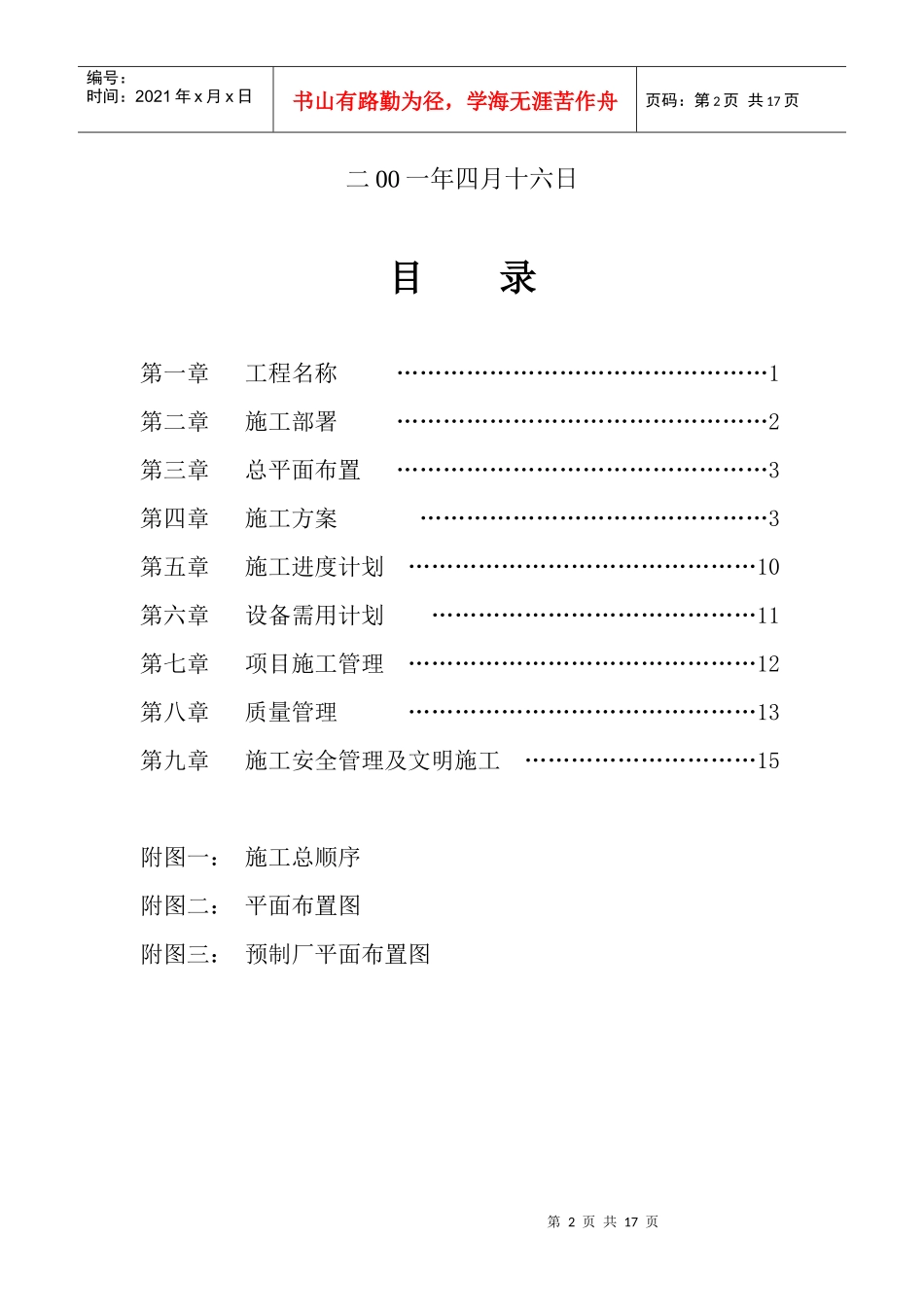

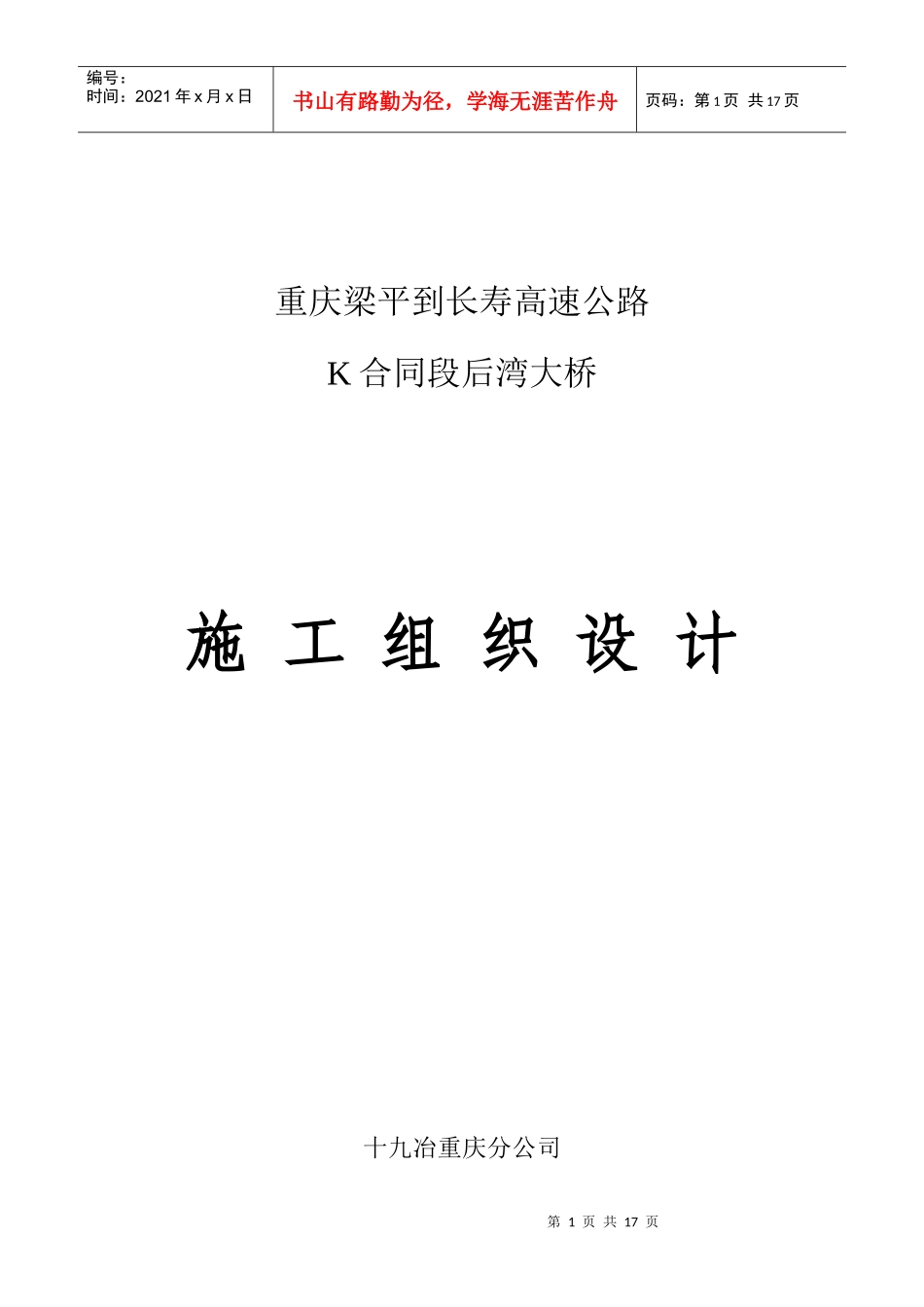

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页重庆梁平到长寿高速公路K合同段后湾大桥施工组织设计十九冶重庆分公司第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页二00一年四月十六日目录第一章工程名称…………………………………………1第二章施工部署…………………………………………2第三章总平面布置…………………………………………3第四章施工方案………………………………………3第五章施工进度计划………………………………………10第六章设备需用计划……………………………………11第七章项目施工管理………………………………………12第八章质量管理………………………………………13第九章施工安全管理及文明施工…………………………15附图一：施工总顺序附图二：平面布置图附图三：预制厂平面布置图第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页第一章工程概况1．1工程概况后湾大桥位于重庆梁平至长寿高速公路第K合同段，桥梁中心桩号为K85+336，交角90°，基本结构为5跨30m预制T型梁。桥墩为双柱式桥墩，圆墩柱直径130cm，明挖扩大基础，墩盖梁高150cm，最高墩21m。桥台有两种结构，长寿台为片石砼重力式U型桥台，明挖扩大基础，梁平岸桥台采用钢筋砼肋板埋置式桥台及桩基础，台背设置8m长桥头搭板。上部结构设计为30m跨预应力钢筋砼预制T型梁，梁高2m，梁宽1.6m，主筋为φj15.24钢绞线，OVM型锚具、边梁、中梁共计60片梁，最大安装量533KN。本桥纵向位于R=10000m竖曲线内，设2%的桥面横坡，由台帽斜置调整，除两桥台设置滑板球冠支座，其余均设置普通球冠支座，桥面设置桥面连续，仅在两桥台处设置仿毛勒80型伸缩缝。该桥跨一小河沟，常年水位深1.2m，洪水期3.4m。1．2主要结构工程量1．3工程特点第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页该工程下部、上部全为砼结构，所以要特别注意砼外观质量，砼单片梁最重53.3t，给梁的安装造成一定困难，为创造精品工程，必须针对工程特点制定出详细的施工设计及作业设计。后湾大桥工程量表工程项目单位数量工程项目单位数量桥面铺装II/I级钢筋kg53790波纹管φ外经97m2302现浇40#砼m3409φ外经87m1151FTY-1防水层m23300锚具OVM-12套120沥青砼m3331.5OVM-10套40桥面连缝II级kg4224OVM-8套80I级kg608搭板现浇C20砼m3122.08伸缩缝仿毛勒80型m48II级钢筋kg9757.6钢纤维砼m34.32普通球冠支座φ350×75个96预埋钢筋II级kg1195.2四氟滑板球冠支座φ350×75个24防撞栏C25砼m3164.32铸铁泄水管kg1187(70套)II级钢筋kg9334.2玻璃格栅m390护栏钢管kg4929.6级配碎石m31.5支撑架kg4430.4墩帽及挡块C30现浇m3278.512钢板kg283.2II级钢筋kg34253.92螺栓kg710.4I级钢筋kg6251.04T梁预制50#砼m31164墩柱C30砼现浇m3387.9预制/现浇40#砼m242II级钢筋kg38558.52Φj15.24T42.710I级钢筋kg4400.05II级钢筋kg89720U台台后排水大片石m312.4I级钢筋kg115250碎石m3178.9A3钢板kg3010粘土m3121.716m钢板kg13190编织布m372.3第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页后湾大桥工程量表工程项目单位数量工程项目单位数量扩大基础C25砼现浇m3465.2台帽C30现浇砼m361.69II级钢筋kg9561.68II级钢筋kg7047.18台身C20片石砼m32202.6I级钢筋kg1495.76II级钢筋kg905.5肋板C30现浇m398.389前墙侧墙C25/C30现浇m326.75II级钢筋kg7584.4II级钢筋kg783.68I级钢筋kg1472.36台帽挡块现浇C30#砼m315.512承台C25现浇m3106.65II级钢筋kg1027.14II级钢筋kg4787.8I级钢筋kg401.8I级钢筋kg1211.64搭板Ф28kg148.08钻孔桩C25现浇m3126.68V型桥台基坑开挖15#片石砼基础m3604.107II级钢筋kg10101.8台内填料(砂卵石\碎石)m32416I级钢筋kg1668.96土方m32460锥坡铺砌5#浆砌片石m3530石方m316407.5#浆砌片基础m3122.2背墙C30现浇砼m38.296填砂卵石m37001II级kg628.96挖基土方m3173耳墙C30砼现浇m319.8支座垫石现浇40#...
