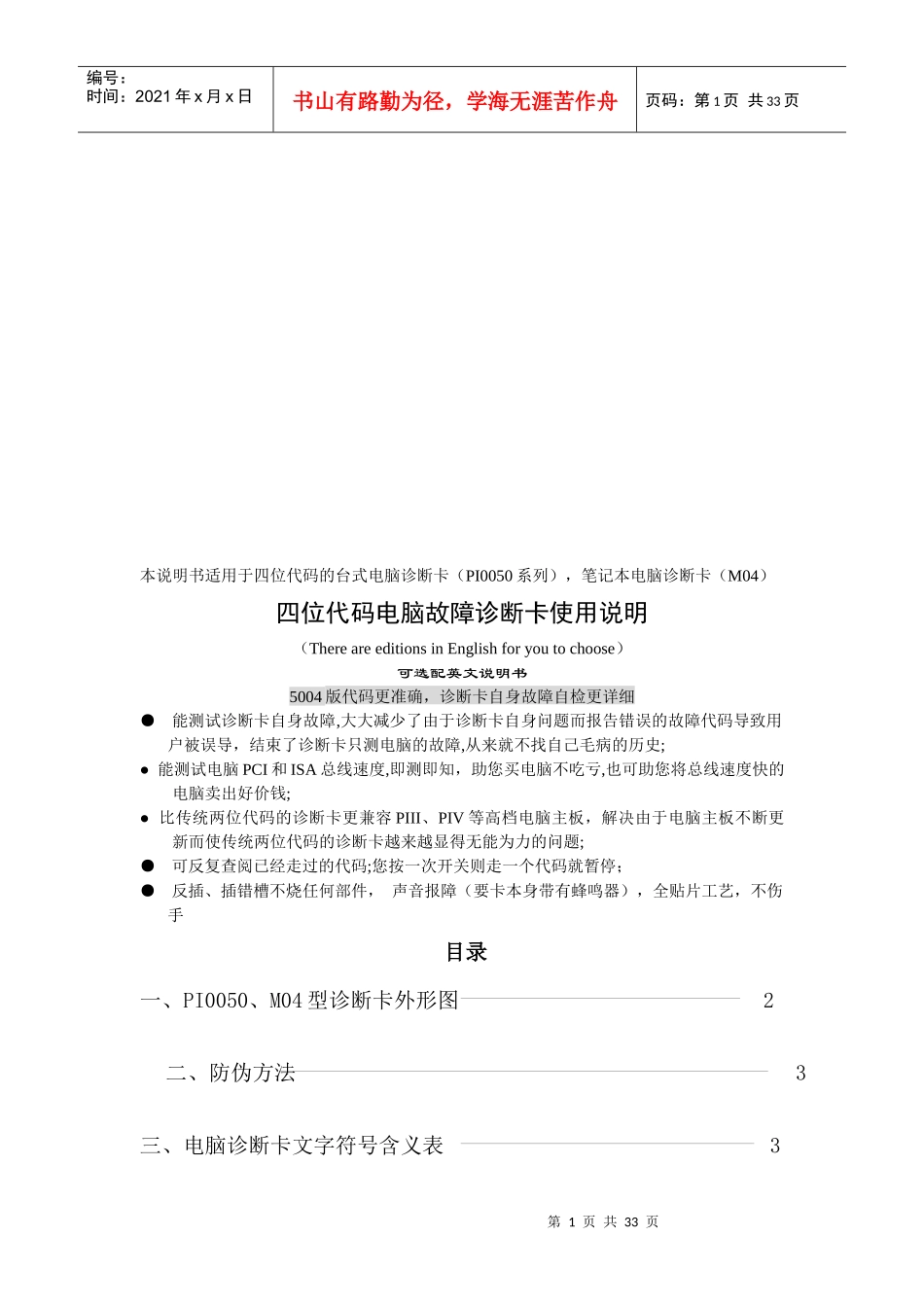

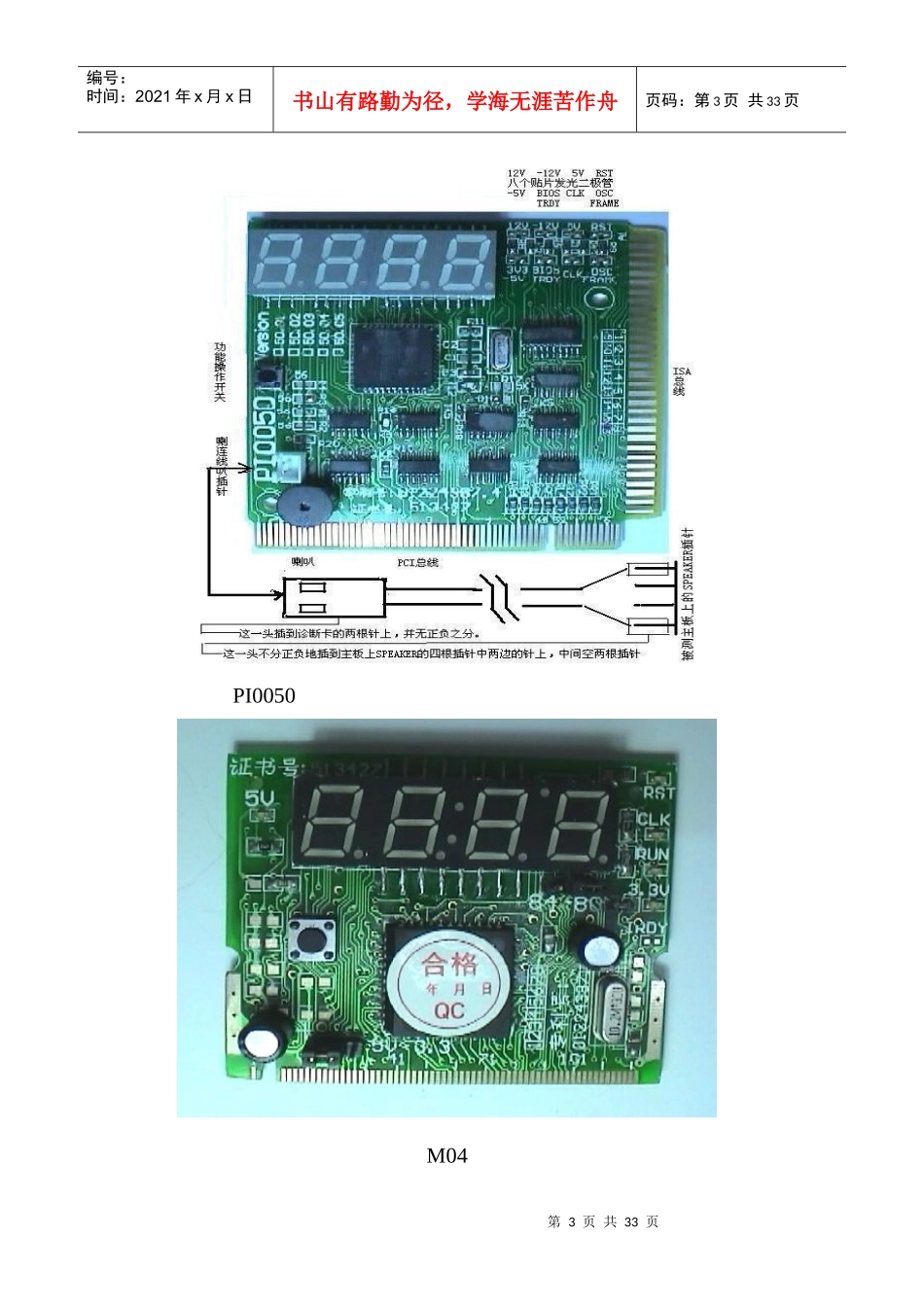

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页本说明书适用于四位代码的台式电脑诊断卡（PI0050系列），笔记本电脑诊断卡（M04）四位代码电脑故障诊断卡使用说明（ThereareeditionsinEnglishforyoutochoose）可选配英文说明书5004版代码更准确，诊断卡自身故障自检更详细●能测试诊断卡自身故障,大大减少了由于诊断卡自身问题而报告错误的故障代码导致用户被误导，结束了诊断卡只测电脑的故障,从来就不找自己毛病的历史;●能测试电脑PCI和ISA总线速度,即测即知，助您买电脑不吃亏,也可助您将总线速度快的电脑卖出好价钱;●比传统两位代码的诊断卡更兼容PIII、PIV等高档电脑主板，解决由于电脑主板不断更新而使传统两位代码的诊断卡越来越显得无能为力的问题;●可反复查阅已经走过的代码;您按一次开关则走一个代码就暂停；●反插、插错槽不烧任何部件，声音报障（要卡本身带有蜂鸣器），全贴片工艺，不伤手目录一、PI0050、M04型诊断卡外形图2二、防伪方法3三、电脑诊断卡文字符号含义表3第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页四、使用方法流程图（以最小系统为例）4五、四位电脑诊断卡操作说明图5六、用户必读7七、指示灯功能速查表7八、故障代码含义速查表8九、喇叭报警的含义24十、使用中问题的解决26一、四位电脑型诊断卡外形图第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页PI0050M04第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页二、防伪方法具体防伪方法请看说明书封三(见页)，这里再提醒几点：1、有可能用低档的卡充当PI0050型；2、有可能拿侵权的伪造品骗取外观专利；3、有可能用侵权伪造品骗取中国质量检验协会的“防伪”保护；4、冒充02125087.5（生物有机肥），01223987.3（自动锁）的专利；三、四位电脑诊断卡文字符号含义表文字代码说明０－－－主菜单第0种功能提示符，显示约半秒钟后进入自动电脑主板故障诊断功能1－－－主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能2－－－主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快3－－－主菜单第三种功能提示符，显示约半秒钟后将本卡的版本号“5003”显示出来4－－－主菜单第四种功能提示符，显示约半秒钟后开始自检并显示“0000”、“1111”...5－－－主菜单第五种功能提示符，显示约半秒后开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它.－PCI诊断卡确认为被插到PCI槽，并等待您按开关进行代码“向后”翻查－ISA诊断卡确认为被插到ISA槽，并等待您按开关进行代码“向后”翻查－－－Ｐ现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位Ｐ－－－现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位－End表示当前处在向后翻查代码，且已经查到了最后一个（第47个）；按一次“长键”可切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将第47个代码显示在千百位处，将代码个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。End－表示当前处在代码向前翻查功能，且已经查到了最前面的一个（第0个）；此时若按一次“长键”可退出本功能并切换到向后查代码方式，并显示“－－－Ｐ”，半秒后将第0个代码显示在千百位处，将代码个数“00”显示在十个位处；连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页四、使用方法流程图（以最小系统为例）关电源，取出所有扩展插卡（注：指除了能使统能够最小化运行的设备，系统能够运行的最小需求是CPURAM主板。如...
