喀什国际机场航管楼室外管网施工组织设计VIP免费

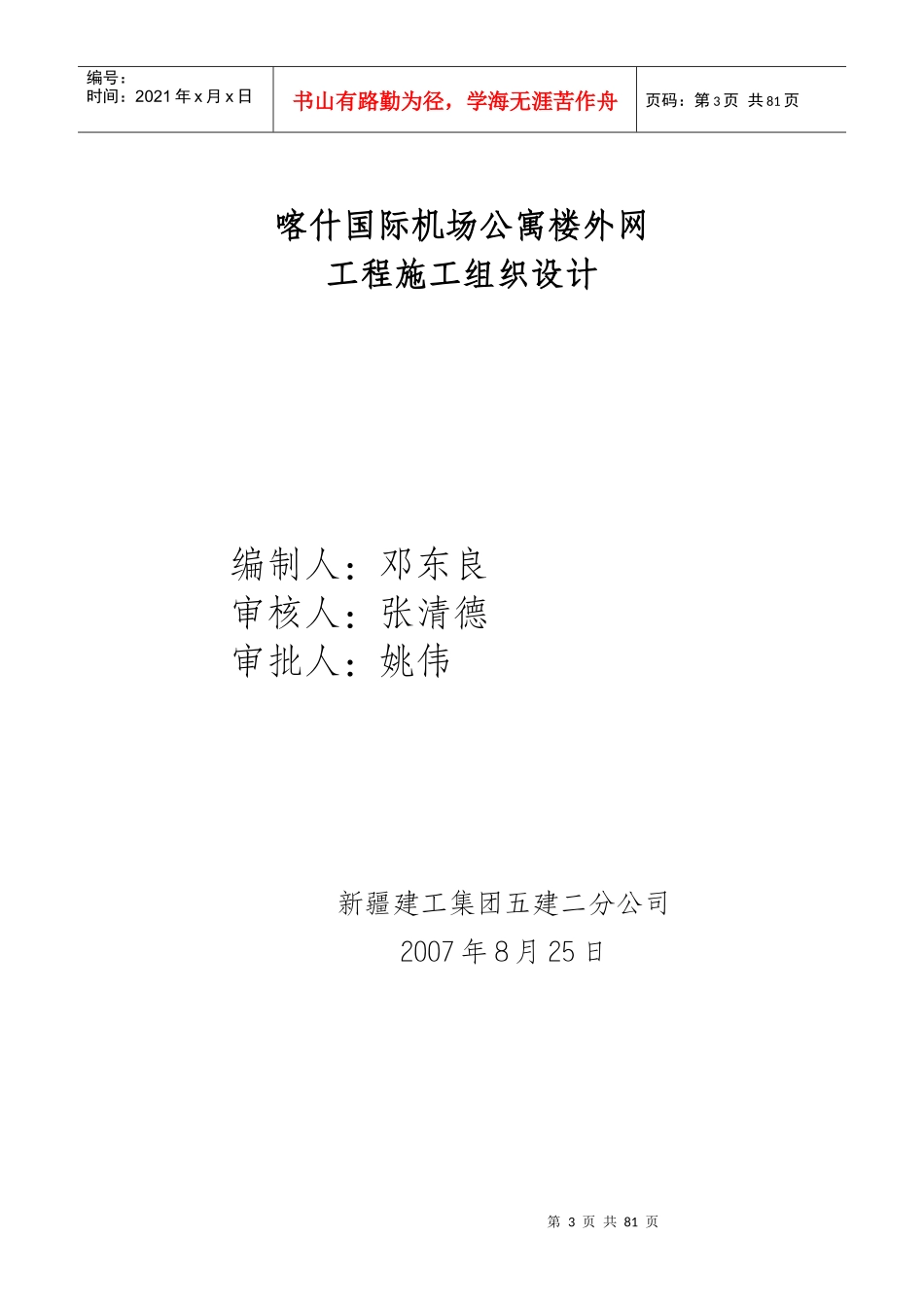

第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页喀什国际机场公寓楼外网工程施工组织设计编制人：邓东良审核人：张清德审批人：姚伟新疆建工集团五建二分公司2007年8月25日第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页喀什国际机场公寓楼外网施工组织设计目录第一章：编制人依据第二章：工程概况第三章：施工组织第四章：施工部署第五章：施工准备及施工总平面布置第六章：（子）单位工程主要分部分项施工办法第七章：主要施工管理措施第5页共81页第4页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共81页第一章编制依据一、工程合同：合同签订日期：工程承包范围：施工图纸范围所有工作内容合同工期：质量要求：合格合同价款：合同编号：二、工程施工图纸合同约定建设单位在工程开工前10日提供图（）套序号图纸名称图纸编号发放日期1设计说明暖外施-01页2热力外网平面图暖外施-02页3J1-J2＃平面及剖面图暖外施-03页4J3平面及剖面图暖外施-04页5J4-J5平面及剖面图暖外施-05页6直埋管、盲沟及补暖外施-06页第6页共81页第5页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共81页偿井平面及剖面图7给排水设计说明、给排水施工说明水外-01页8给排水及消防总平面图水外-02页9电气外网平面图电外-01页三、工程按合同要求所适用的法律、法规、标准及规范1、工程应用的主要法规：序号类别法规名称1国家建筑法2国家合同法3国家中华人民共和国生产法4国家建筑市场管理条例5国家建筑工程质量管理条例2、工程使用规范、规程、标准序号类别规范、规程、标准编号1国标建筑法2部标城市供热管网工程施工及验收规范CJJ28-20043、按设计文件及图纸要求，所适用的图集、新工艺、新技术、新材料、质量标准及试验检验方法、标准等第7页共81页第6页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共81页序号类别图集名称图集编号1行标新04N条例新04V401-12新04N第条例新04N401-23新02S3系列新02S34新02S6系列新02S65新02S2系列新02S2第二章工程概况一、工程概况：1、工程地理位置：本工程项目为喀什国际机场公寓楼、航管楼、室外给排水、采暖、电气、外网，工程位于新疆维吾尔自治区喀什地区喀什市东北向、喀什国际机场内，距喀什市中心约8.8公里。2、招标范围：该工程招标范围：施工图范围内所有工作内容3、招标要求工期计划于2007年开工至2007年完工计划总工期：4、质量要求：合格5、承包方式：包工包料，严禁转包，不允许分包。第8页共81页第7页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共81页6、设计单位：新疆建筑设计研究院7、资金来源：新疆民航，新疆机构集团、新疆政府二、建筑设计内容：1、标高设计：本设计根据喀什机场施工总平面图及道路绿化给排水管网的标高确定新建室外管网的标高。具体详见设计图纸。2、设计说明：（1）、本图所注标高均为相对建筑物±0.000标高。（2）、污水管和雨水管采用双壁波纹管，承插胶圈连接。生活给水管、消防给不泛采用聚乙烯给水管（PE），热熔连接，管道工作压力为1.6Mpa。（3）、污水和雨水检查井采用井径为1000mm，详新02S3第17～19页。（4）、埋地污水和雨水管采用砂垫层基础C型，详新02S3-13页。（5）、排水出户管管径、坡度均详相应的单体建筑设施图。（6）、排水管和雨水管顺地面实际坡度敷设，但最小坡度不小于0.003排水管、雨水管覆土深度不小于1.0米。（7）、阀门采用柱塞阀，阀门工作压力为1.6Mpa。（8）、室外消火栓选用SA100/65-1.0，甲型，安装参第9页共81页第8页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共81页照新02S6-页。（9）、给水阀门井参照新02S2，井盖为保温井口。（10）、检查井按无地下水选择。（11）、消防水泵结合器的工作压力为1.6Mpa，室外消火栓的工作压力为1.6Mpa。3、给排水施工说明1）、管道敷设：1.1各种管道在施工前，应对城市接管点的阀门井、污水检查井和雨水检查井的标...
