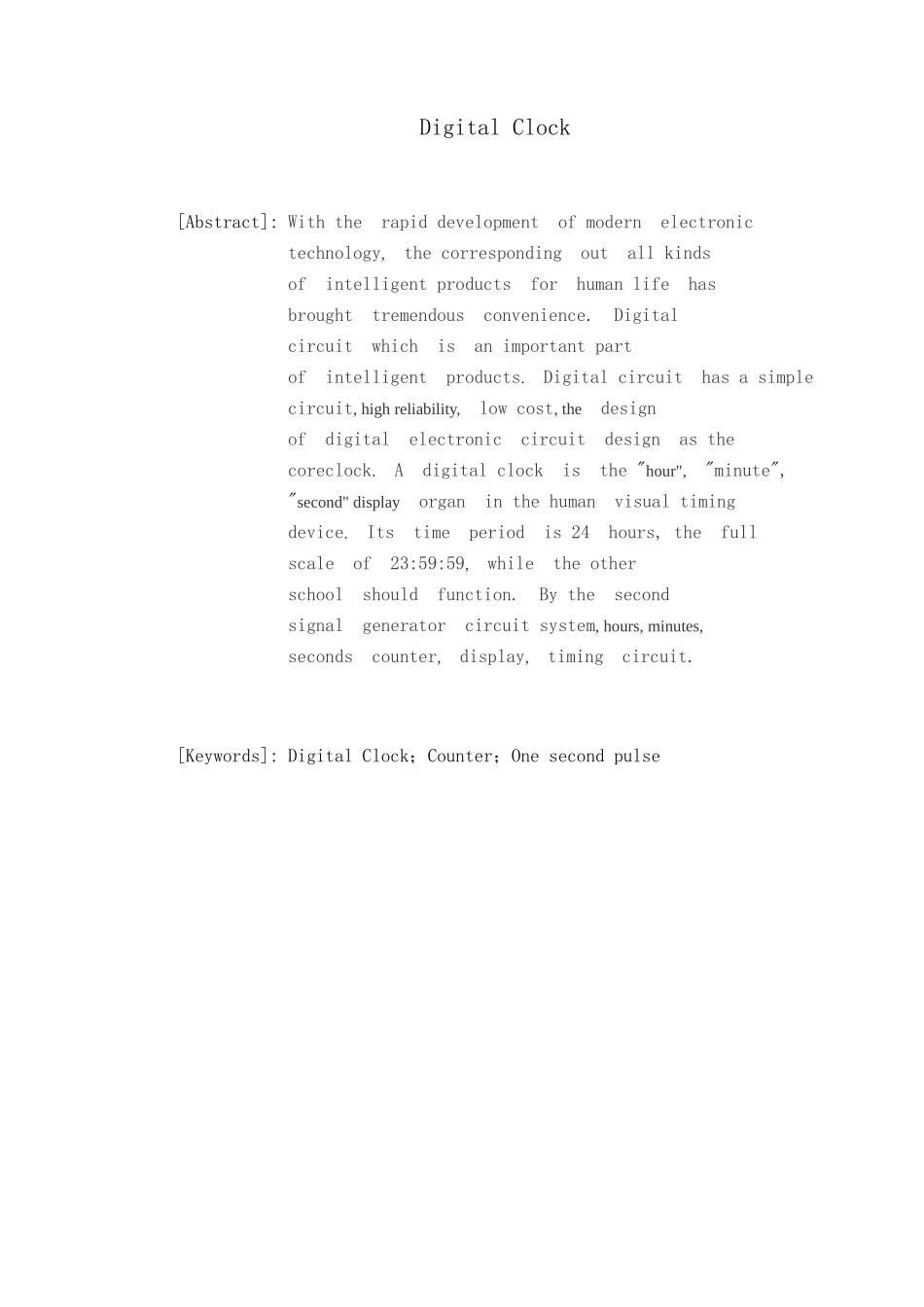

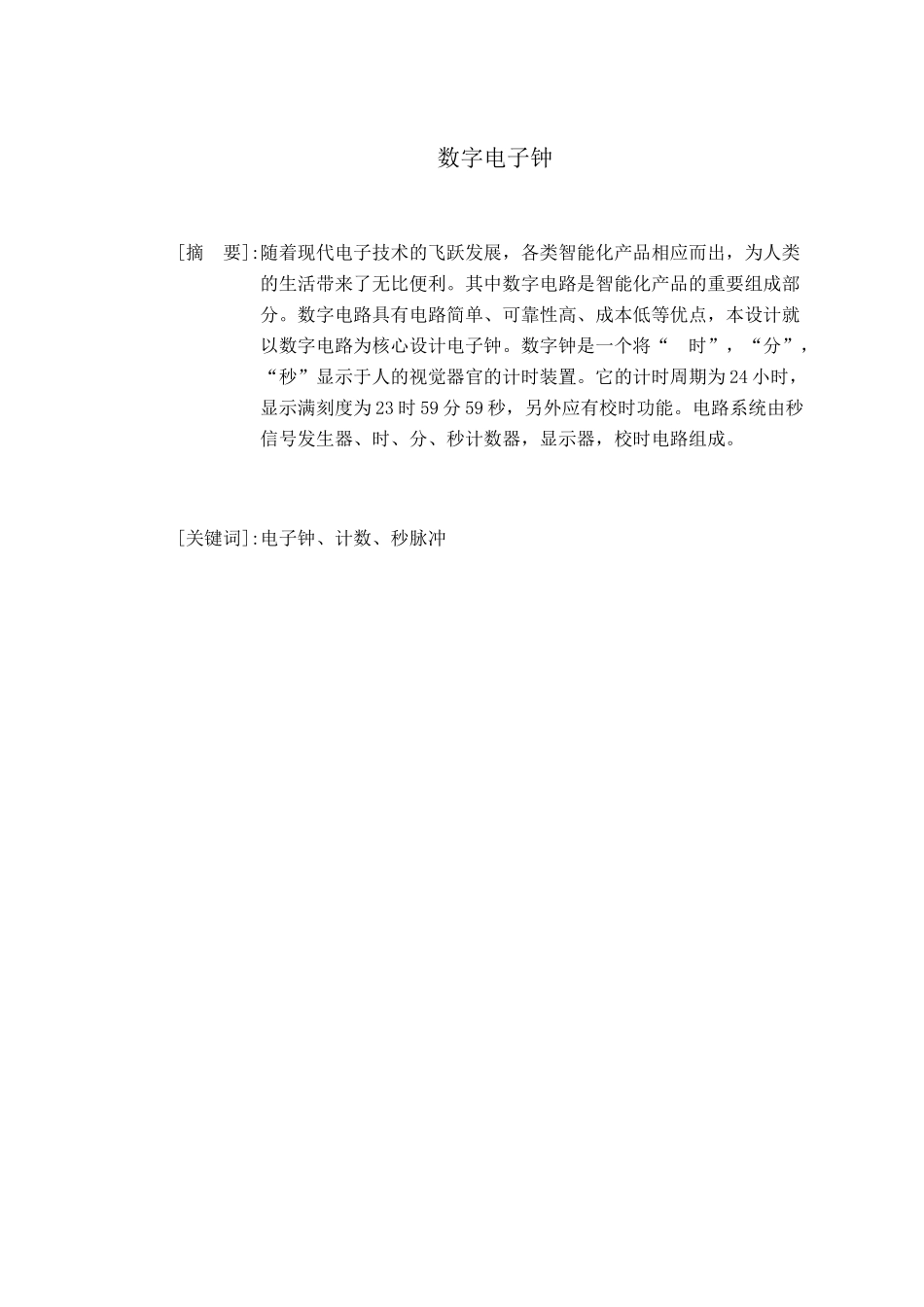

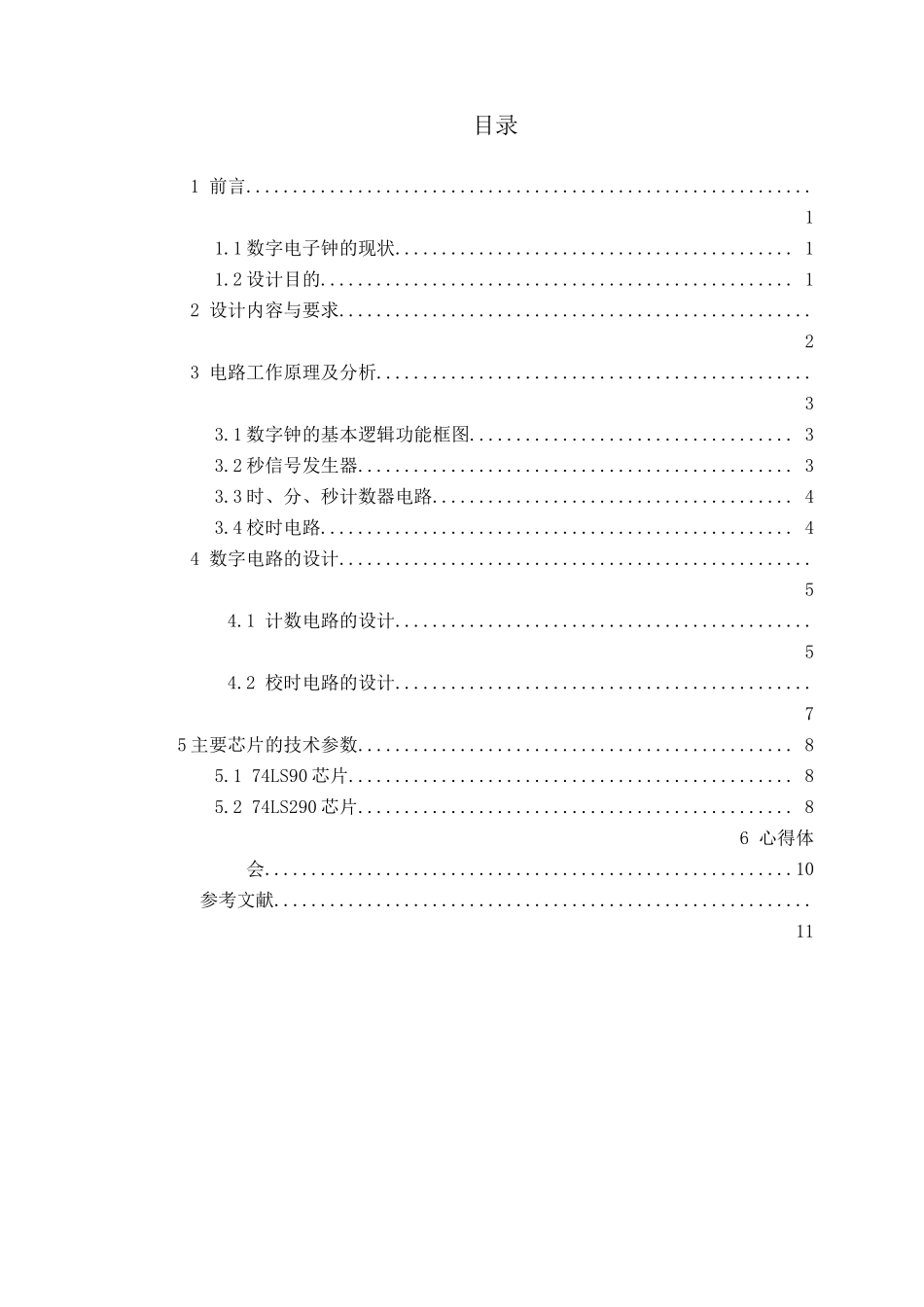

数字电子钟[摘要]:随着现代电子技术的飞跃发展，各类智能化产品相应而出，为人类的生活带来了无比便利。其中数字电路是智能化产品的重要组成部分。数字电路具有电路简单、可靠性高、成本低等优点，本设计就以数字电路为核心设计电子钟。数字钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能。电路系统由秒信号发生器、时、分、秒计数器，显示器，校时电路组成。[关键词]:电子钟、计数、秒脉冲DigitalClock[Abstract]:Withtherapiddevelopmentofmodernelectronictechnology,thecorrespondingoutallkindsofintelligentproductsforhumanlifehasbroughttremendousconvenience.Digitalcircuitwhichisanimportantpartofintelligentproducts.Digitalcircuithasasimplecircuit,highreliability,lowcost,thedesignofdigitalelectroniccircuitdesignasthecoreclock.Adigitalclockisthe"hour","minute","second"displayorganinthehumanvisualtimingdevice.Itstimeperiodis24hours,thefullscaleof23:59:59,whiletheotherschoolshouldfunction.Bythesecondsignalgeneratorcircuitsystem,hours,minutes,secondscounter,display,timingcircuit.[Keywords]:DigitalClock；Counter；Onesecondpulse目录1前言.............................................................11.1数字电子钟的现状...........................................11.2设计目的...................................................12设计内容与要求...................................................23电路工作原理及分析...............................................33.1数字钟的基本逻辑功能框图...................................33.2秒信号发生器...............................................33.3时、分、秒计数器电路.......................................43.4校时电路...................................................44数字电路的设计...................................................54.1计数电路的设计.............................................54.2校时电路的设计.............................................75主要芯片的技术参数...............................................85.174LS90芯片................................................85.274LS290芯片...............................................86心得体会.........................................................10参考文献..........................................................111前言1.1数字电子钟的现状数字电子钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长使用寿命的优点，因此得到了更广泛的使用，数字电子钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路1.2设计目的此次设计数字电子钟是为了了解数字电子钟的原理，掌握数字钟的设计方法，熟悉集成电路的使用方法。从而学会制作数字电子钟。而且通过数字电子钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法，再通过使用Multisim9仿真技术，实际运用能力，独立完整地设计具有一定功能的电子电路。且由于数字电子钟包括组合逻辑电路和时序电路，通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理和使用方法。2设计内容与要求2.1设计内容设计一个有“时”，“分”，“秒”（23小时59分59秒）显示且有校时功能的电子钟。2.2设计要求（1）时间以24小时为一个周期，显示满刻度为23时59分59秒。（2）各用2位数码管显示时、分、秒。（3）具有手动校时、校分功能，可以分别对时及分进行单独校时，使其校正到标准时间。3电路工作原理及分析数字电子钟主要由以下几个部分组成：秒信号发生器，时、分、秒计数器，显示器，校时校分电路。3.1数字钟的基本逻辑功能框图图1数字钟的基本逻辑功能框图3.2秒信号发生器秒信号由秒脉冲发生...
