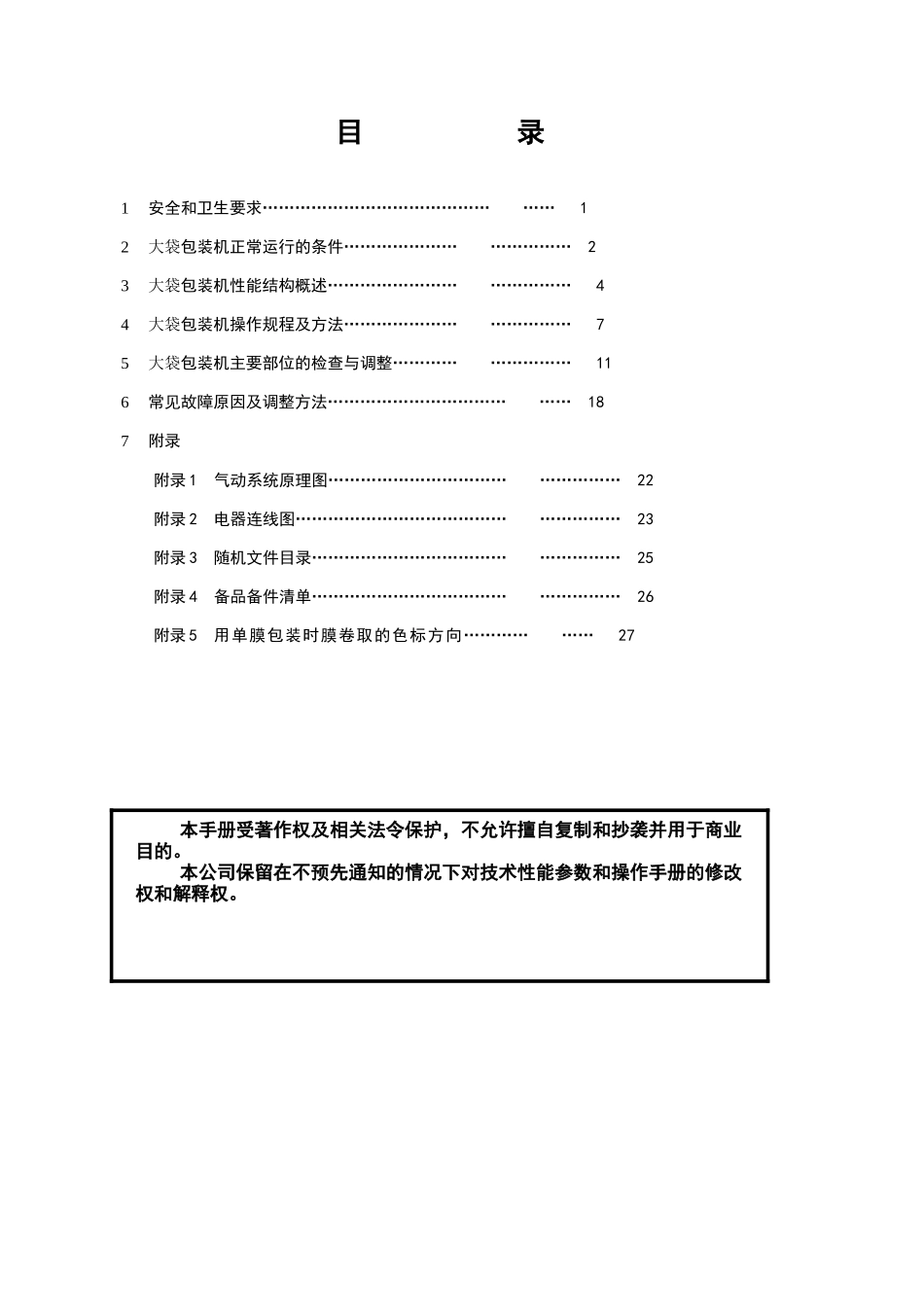

大袋包装机操作手册目录1安全和卫生要求…………………………………………12大袋包装机正常运行的条件………………………………23大袋包装机性能结构概述…………………………………44大袋包装机操作规程及方法………………………………75大袋包装机主要部位的检查与调整………………………116常见故障原因及调整方法…………………………………187附录附录1气动系统原理图…………………………………………22附录2电器连线图………………………………………………23附录3随机文件目录……………………………………………25附录4备品备件清单……………………………………………26附录5用单膜包装时膜卷取的色标方向………………27本手册受著作权及相关法令保护，不允许擅自复制和抄袭并用于商业目的。本公司保留在不预先通知的情况下对技术性能参数和操作手册的修改权和解释权。1安全和卫生要求1.1安全要求1.1.1只有完全熟知理解这本操作手册和经过技术培训的人，才可以操作本包装机。如果您对设备性能和构造不够了解，应立即咨询生产厂家。1.1.2在使用包装机之前，请了解设备的控制系统。确认紧急停机开关的位置和知道如何切断电源。1.1.3当启动包装机时，应当先确认没有人处在危险区域内。1.1.4不要在设备没有外壳及安全保障的情况下使用设备。1.1.5设备某些部分的表面可能很热，请遵守相关规定。1.1.6清洁本包装机时必须先切断电源，严禁用水冲洗，应当采用擦拭的方法，以防止造成电器元件因进水而短路和烧毁。如果使用消毒剂，应当戴手套接触，避免造成皮肤损伤。1.1.7启动包装机前，应按步骤检查设备状况。例如，地线是否接好、空气开关的状态、、各系统部件有无损坏等。如有损坏，应当及时维修和更换（请使用设备出厂时相同的部件）。1.1.8维修和更换部件前，应切断电源、高压气管的连接。如果高压气管连通时，特别要观察气动部分是否会突然移动。1.1.9不要直视紫光灯，如果必须观察，要戴防护眼镜，防止紫外线对眼睛的伤害。1.1.10维修电器部分和更换电器元件之前，应先切断电源。1.1.11包装机正常工作时，严禁将手或坚硬物品放入纵封、横封之中，严禁用手或其它物品触及拉膜辊，防止伤人或损坏设备。1.1.12生产人员应当知道急救箱及灭火器的位置和使用方法。1.2卫生要求1.2.1生产车间和周围环境必须符合国家有关卫生标准的规定。1.2.2所有工作人员及到现场的其他人员，都必须穿工作服带工作帽。1.2.3操作人员的手必须洗干净。1.2.4操作现场要保持清洁，每天至少清洗消毒一次。1.2.5用于清洁和消毒的化学品，使用前必须检验。重要提示这部分内容十分重要，为了帮助操作人员避免受到人身伤害和延长包装机使用寿命，每个操作人员在使用包装机之前，必须认真阅读和熟记下面的内容，并在实地操作中严格执行!1.2.6不允许有传染病的人接触、加工和运输食用液体。1.2.7如果用户认为必要，可以为本设备单独设置隔离间。2保证包装机正常运行的条件2.1包装机对气源的要求本包装机气动元件工作需要压缩空气，空气压缩机的技术参数和压缩空气的质量是保证包装机正常工作的重要条件之一。本机的工作压力为0.7Mpa，耗气量（单机）为０.5m3/min，要求空气压缩机的参数额定排气压力10Mpa最低启动压力0.7Mpa额定排气量>单机耗气量×包装机台数压缩空气的处理及供气管路本机无菌空气制取装置及气动元件（电磁换向阀、气缸等）需要洁净的压缩空气，否则将降低其工作性能和可靠性，增加系统的故障率。因此，必须对压缩空气进行净化处理，除去压缩空气中的灰尘、水汽、油雾。建议用户参照图1对压缩空气进行净化处理。图12.2对电源的要求本机电源电压为380±10%V50Hz，必须有良好接地。2.3对包装膜的要求符合国家相关标准，有出厂合格证。幅宽770mm厚度0.10-0.15mm色标尺寸6×18mm，色标检测区不允许印有包装图案和文字，连续图案不印色标，6mm尺寸与膜边缘重合，如印单光标，应在膜卷装好后的机器外侧。光标距离视包装容量定色标颜色应符合光纤传感器选用指南的规定，最好黑色。2.4工作环境地面应当平整，将包装机地脚调至使包装机处于水平状态，并予坚固。环境温度+10℃~+4...
