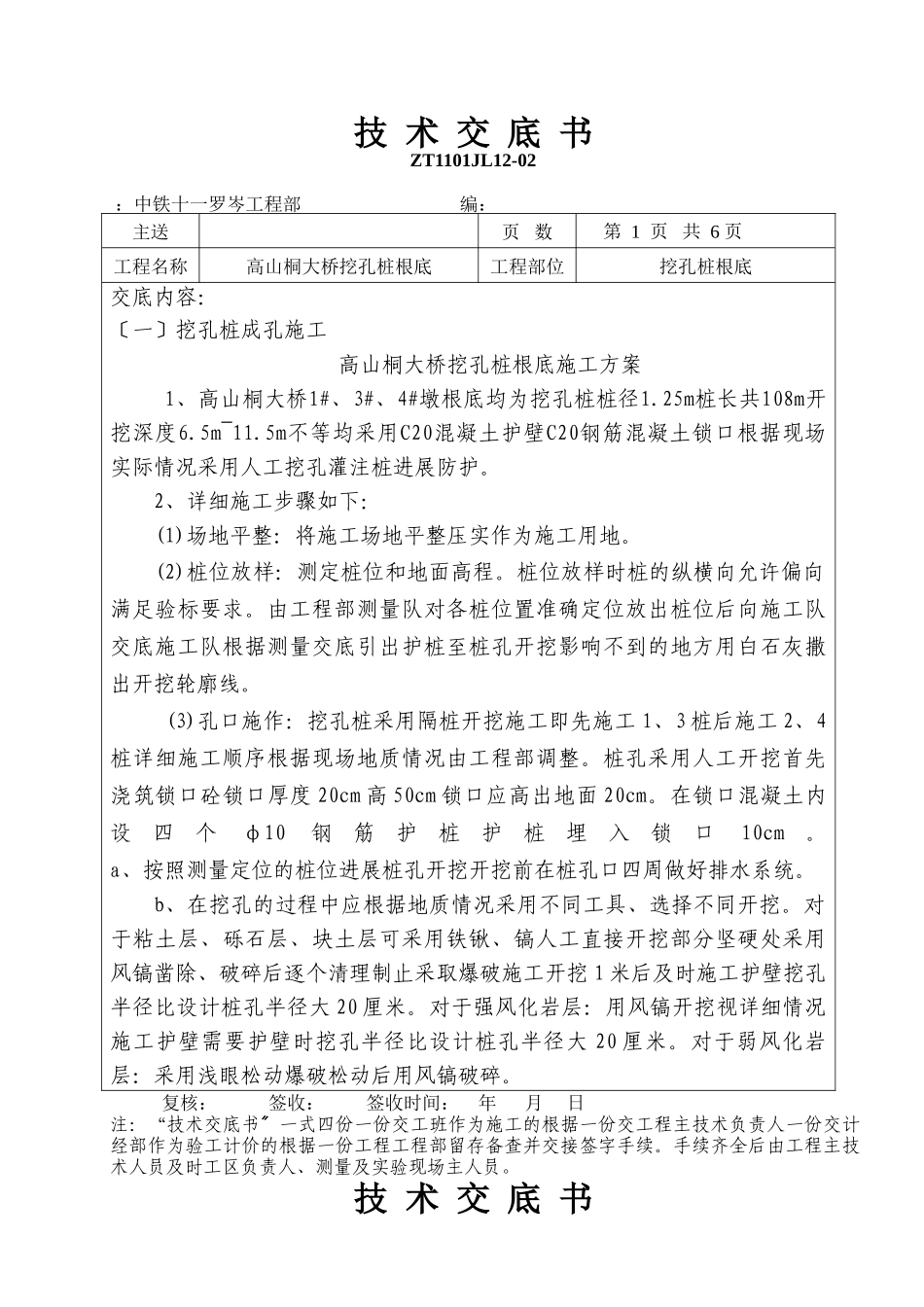

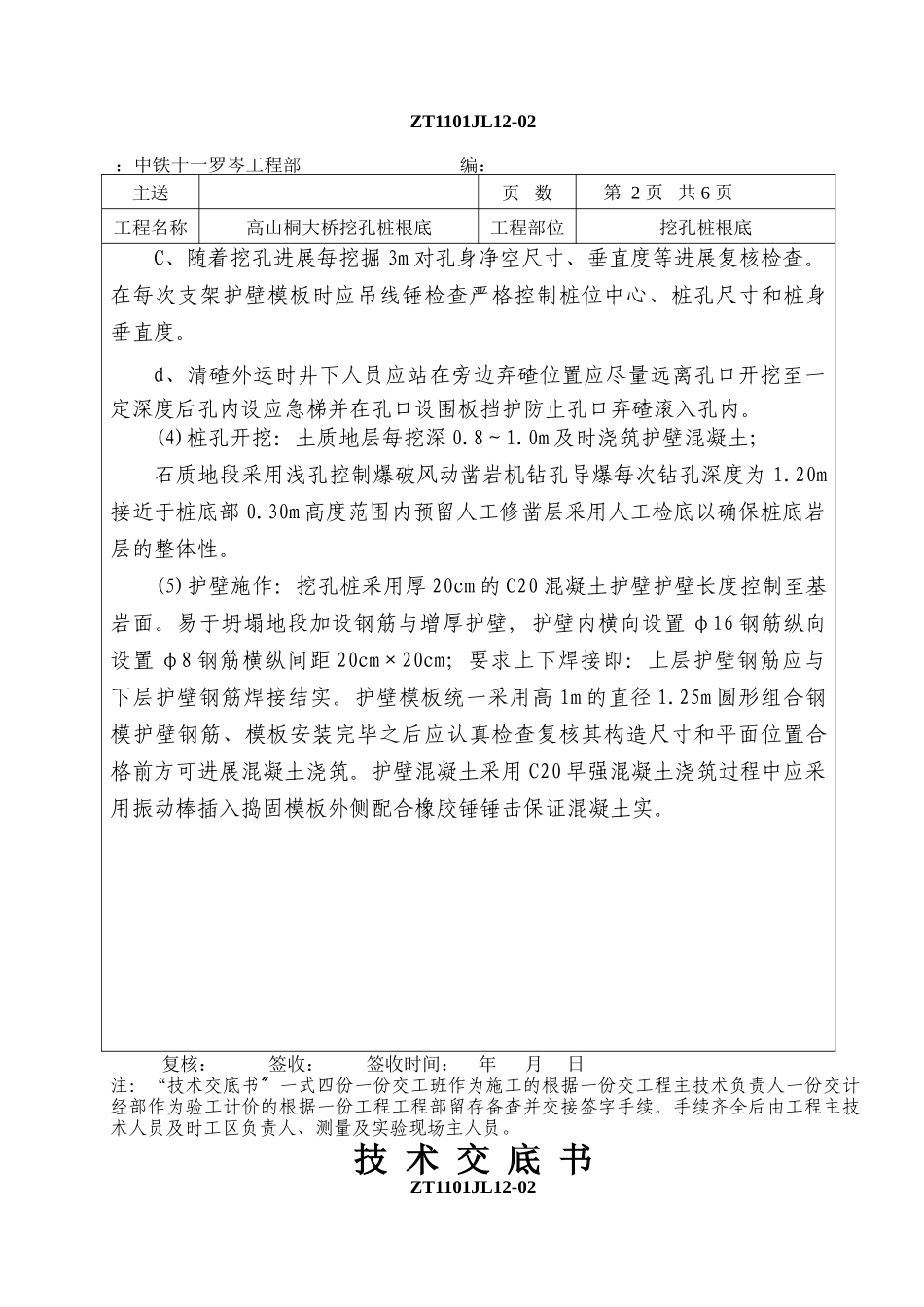

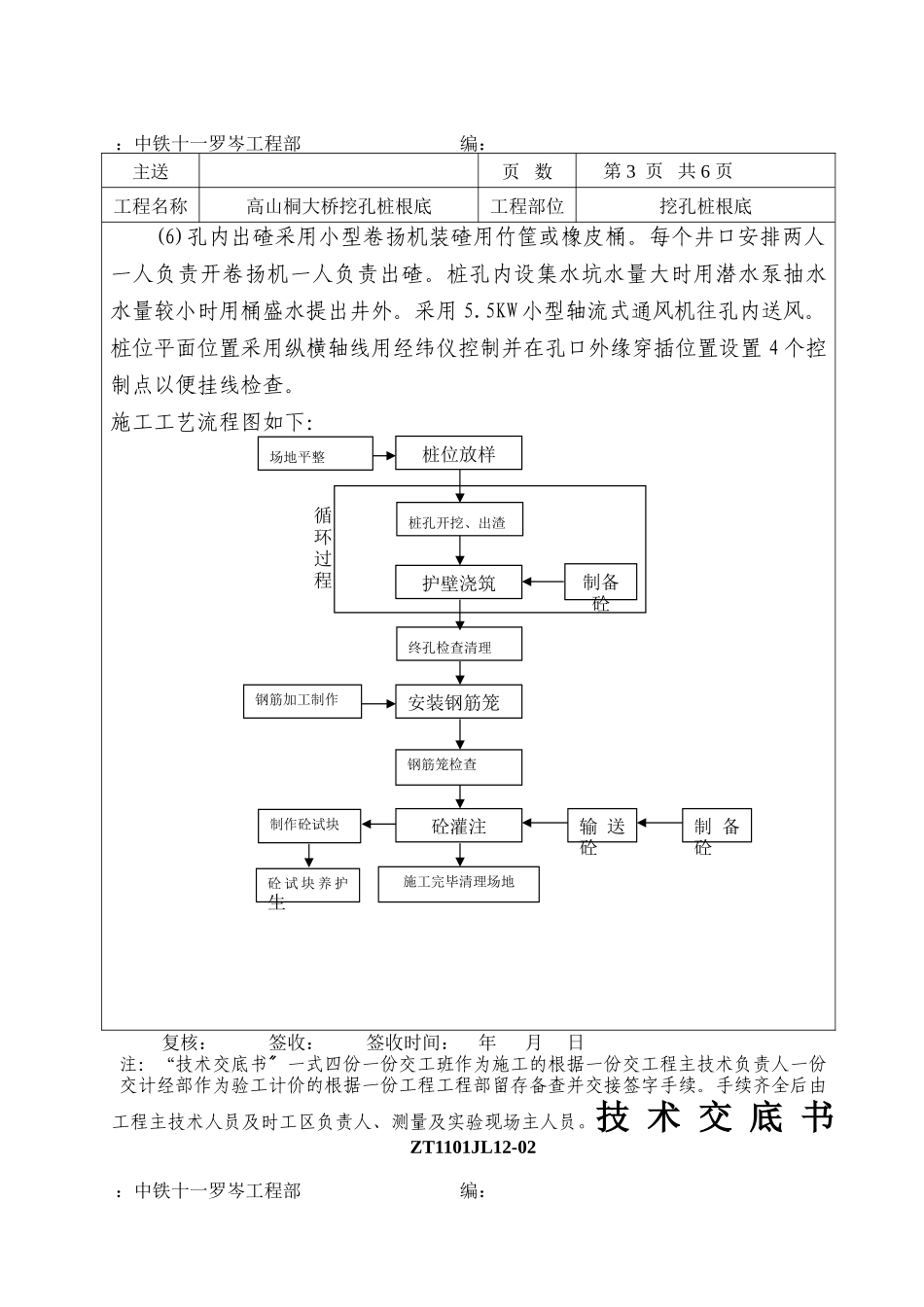

技术交底书ZT1101JL12-02：中铁十一罗岑工程部编：主送页数第1页共6页工程名称高山桐大桥挖孔桩根底工程部位挖孔桩根底交底内容：〔一〕挖孔桩成孔施工高山桐大桥挖孔桩根底施工方案1、高山桐大桥1#、3#、4#墩根底均为挖孔桩桩径1.25m桩长共108m开挖深度6.5m~11.5m不等均采用C20混凝土护壁C20钢筋混凝土锁口根据现场实际情况采用人工挖孔灌注桩进展防护。2、详细施工步骤如下：(1)场地平整：将施工场地平整压实作为施工用地。(2)桩位放样：测定桩位和地面高程。桩位放样时桩的纵横向允许偏向满足验标要求。由工程部测量队对各桩位置准确定位放出桩位后向施工队交底施工队根据测量交底引出护桩至桩孔开挖影响不到的地方用白石灰撒出开挖轮廓线。(3)孔口施作：挖孔桩采用隔桩开挖施工即先施工1、3桩后施工2、4桩详细施工顺序根据现场地质情况由工程部调整。桩孔采用人工开挖首先浇筑锁口砼锁口厚度20cm高50cm锁口应高出地面20cm。在锁口混凝土内设四个φ10钢筋护桩护桩埋入锁口10cm。a、按照测量定位的桩位进展桩孔开挖开挖前在桩孔口四周做好排水系统。b、在挖孔的过程中应根据地质情况采用不同工具、选择不同开挖。对于粘土层、砾石层、块土层可采用铁锹、镐人工直接开挖部分坚硬处采用风镐凿除、破碎后逐个清理制止采取爆破施工开挖1米后及时施工护壁挖孔半径比设计桩孔半径大20厘米。对于强风化岩层：用风镐开挖视详细情况施工护壁需要护壁时挖孔半径比设计桩孔半径大20厘米。对于弱风化岩层：采用浅眼松动爆破松动后用风镐破碎。复核：签收：签收时间：年月日注：“技术交底书一式四份一份交工班作为施工的根据一份交工程主技术负责人一份交计〞经部作为验工计价的根据一份工程工程部留存备查并交接签字手续。手续齐全后由工程主技术人员及时工区负责人、测量及实验现场主人员。技术交底书ZT1101JL12-02：中铁十一罗岑工程部编：主送页数第2页共6页工程名称高山桐大桥挖孔桩根底工程部位挖孔桩根底C、随着挖孔进展每挖掘3m对孔身净空尺寸、垂直度等进展复核检查。在每次支架护壁模板时应吊线锤检查严格控制桩位中心、桩孔尺寸和桩身垂直度。d、清碴外运时井下人员应站在旁边弃碴位置应尽量远离孔口开挖至一定深度后孔内设应急梯并在孔口设围板挡护防止孔口弃碴滚入孔内。(4)桩孔开挖：土质地层每挖深0.8～1.0m及时浇筑护壁混凝土；石质地段采用浅孔控制爆破风动凿岩机钻孔导爆每次钻孔深度为1.20m接近于桩底部0.30m高度范围内预留人工修凿层采用人工检底以确保桩底岩层的整体性。(5)护壁施作：挖孔桩采用厚20cm的C20混凝土护壁护壁长度控制至基岩面。易于坍塌地段加设钢筋与增厚护壁,护壁内横向设置φ16钢筋纵向设置φ8钢筋横纵间距20cm×20cm；要求上下焊接即：上层护壁钢筋应与下层护壁钢筋焊接结实。护壁模板统一采用高1m的直径1.25m圆形组合钢模护壁钢筋、模板安装完毕之后应认真检查复核其构造尺寸和平面位置合格前方可进展混凝土浇筑。护壁混凝土采用C20早强混凝土浇筑过程中应采用振动棒插入捣固模板外侧配合橡胶锤锤击保证混凝土实。复核：签收：签收时间：年月日注：“技术交底书一式四份一份交工班作为施工的根据一份交工程主技术负责人一份交计〞经部作为验工计价的根据一份工程工程部留存备查并交接签字手续。手续齐全后由工程主技术人员及时工区负责人、测量及实验现场主人员。技术交底书ZT1101JL12-02：中铁十一罗岑工程部编：主送页数第3页共6页工程名称高山桐大桥挖孔桩根底工程部位挖孔桩根底(6)孔内出碴采用小型卷扬机装碴用竹筐或橡皮桶。每个井口安排两人一人负责开卷扬机一人负责出碴。桩孔内设集水坑水量大时用潜水泵抽水水量较小时用桶盛水提出井外。采用5.5KW小型轴流式通风机往孔内送风。桩位平面位置采用纵横轴线用经纬仪控制并在孔口外缘穿插位置设置4个控制点以便挂线检查。施工工艺流程图如下：复核：签收：签收时间：年月日注：“技术交底书一式四份一份交工班作为施工的根据一份交工程主技术负责人一份〞交计经部作为验工计价的根据一份工程工程部留存备查并交接签字手续。手续齐全后由工程主技术人员及时工区负责人、测量及实验现场主人员。技...
