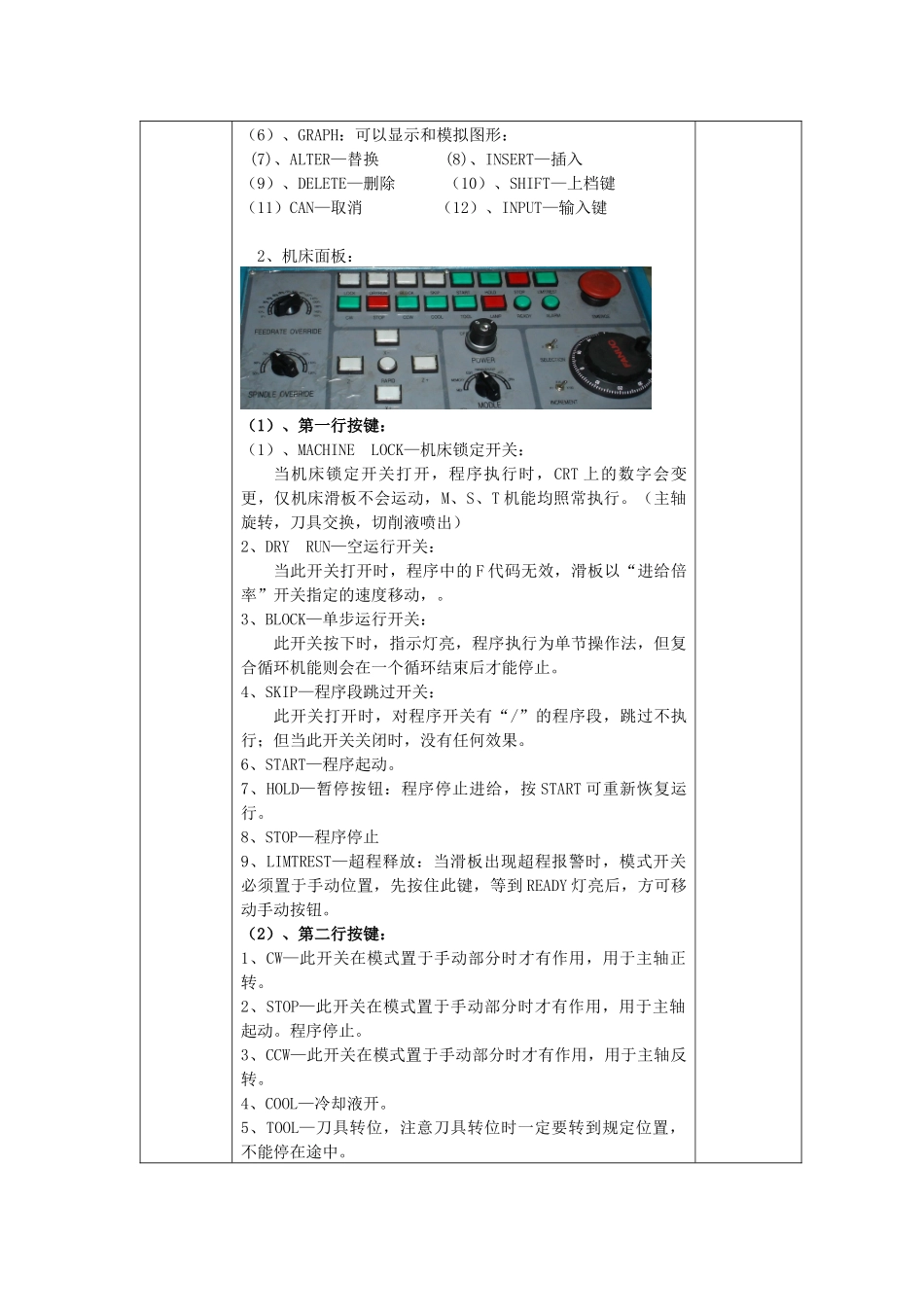

数控编程原创教案学校：姓名：版权所有，未经许可不得翻录课题数控机床的MDI面板与控制面板一、教学目的：1、掌握数控机床的MDI面板与控制面板中每个按钮的含义2、能熟练地运用控制面板操纵机床并能输入程序3、让学生体会成功的乐趣激发学生的学习兴趣二、教学重点：让学生准确地选择机床的移动方向三、教学难点：机床移动时的倍率把握四、教学方法：讲授、归纳、总结、测试五、教学用具：电脑、投影仪、教棒六、教学过程：时间分配教学过程（一）、导入新课：学好数控机床的第一步是什么？是了解数控机床，下面我们就来讲述数控机床的两个主要面板（二）、讲授新课：1、MDI面板：(1)、[POS]：坐标键，显示当前光标的位置。[ABS]：绝对坐标。[REL]：相对坐标。[ALL]：既有绝对坐标、又有相对坐标。（2）、PROG：程序键1、将模式选择钮转到[EDIT]位置，并压下[程序]键，屏幕下面会显示二个功能键：[程序]：此画面可以显示程序，并可对程序进行更改、插入、删除。[LIB]：此画面可以显示程序的目录，目录的内容和数目以及占用的字节数。2、将模式选择钮转到[MDI]和[MEN]位置，并压下[程序]键，屏幕下面会显示四个功能键：[PRGRM]：显示当前正在执行的程序。[CHECK]：显示[MEN]状态下刀具的位置和模态数据。[CURRNT]：显示当前程序段的内容。[NEXT]：显示当前正在执行的和下一个程序段的内容。（3）、OFFSETSETTING：刀具补偿键1、先按OFFSETSETTING键，紧接着按SETTING进入刀具的形状补偿和摩耗补偿。2、当对刀具进行形状补偿时，先对刀输入X0或Z0[测量]。3、当对刀具进行磨耗补偿时，应输入一数值加[INPUT]。（4）、SYSTEM：用于进行系统画面的设定，一般情况下不必进行更改。（5）、MESSACE：用以显示报警信息、报警履历和外部数据。教法学法（6）、GRAPH：可以显示和模拟图形：(7)、ALTER—替换(8)、INSERT—插入（9）、DELETE—删除（10）、SHIFT—上档键（11）CAN—取消（12）、INPUT—输入键2、机床面板：（1）、第一行按键：（1）、MACHINELOCK—机床锁定开关：当机床锁定开关打开，程序执行时，CRT上的数字会变更，仅机床滑板不会运动，M、S、T机能均照常执行。（主轴旋转，刀具交换，切削液喷出）2、DRYRUN—空运行开关：当此开关打开时，程序中的F代码无效，滑板以“进给倍率”开关指定的速度移动，。3、BLOCK—单步运行开关：此开关按下时，指示灯亮，程序执行为单节操作法，但复合循环机能则会在一个循环结束后才能停止。4、SKIP—程序段跳过开关：此开关打开时，对程序开关有“/”的程序段，跳过不执行；但当此开关关闭时，没有任何效果。6、START—程序起动。7、HOLD—暂停按钮：程序停止进给，按START可重新恢复运行。8、STOP—程序停止9、LIMTREST—超程释放：当滑板出现超程报警时，模式开关必须置于手动位置，先按住此键，等到READY灯亮后，方可移动手动按钮。（2）、第二行按键：1、CW—此开关在模式置于手动部分时才有作用，用于主轴正转。2、STOP—此开关在模式置于手动部分时才有作用，用于主轴起动。程序停止。3、CCW—此开关在模式置于手动部分时才有作用，用于主轴反转。4、COOL—冷却液开。5、TOOL—刀具转位，注意刀具转位时一定要转到规定位置，不能停在途中。6、COOL—冷却液开。7、LAMP—机床主轴上方灯亮。8、READY—当机床滑板出现超程报警时，必须先按LIMTREST按钮，当等到READY灯亮后，方可移动手动按钮。9、ALARM—机床报警灯。（3）、左一按键：1、FEEDRATEOVERRIDE—在程序自动运行时，由F代码指定的进给速度可以用此开关进行行调整，每格增加10﹪；在点动状态下，进给速度可以在0—1260mm/min范围内调整。2、SPINDLEOVERRIDE—在程序自动运行时，控制主轴的输出倍率。（4）、左二按键：在JOG模式下，控制机床滑板向前后左右运动，如同时按中间的RAPID键则作快速运动。（5）、中间按键：1、MDI模式：手动程序输入暂时性程序，MDI之程序只能执行一次，执行完后程序自动消失。2、MEMORT模式：自动运行状态，要想使程序自动运行，必须使用该模式。3、EDIT模式：在此模式下可以对程序进行编辑和存取。4、HANDLE模式：在此模式下可以通过手摇轮对滑板...
