回民安置小区临时用电专项方案VIP免费

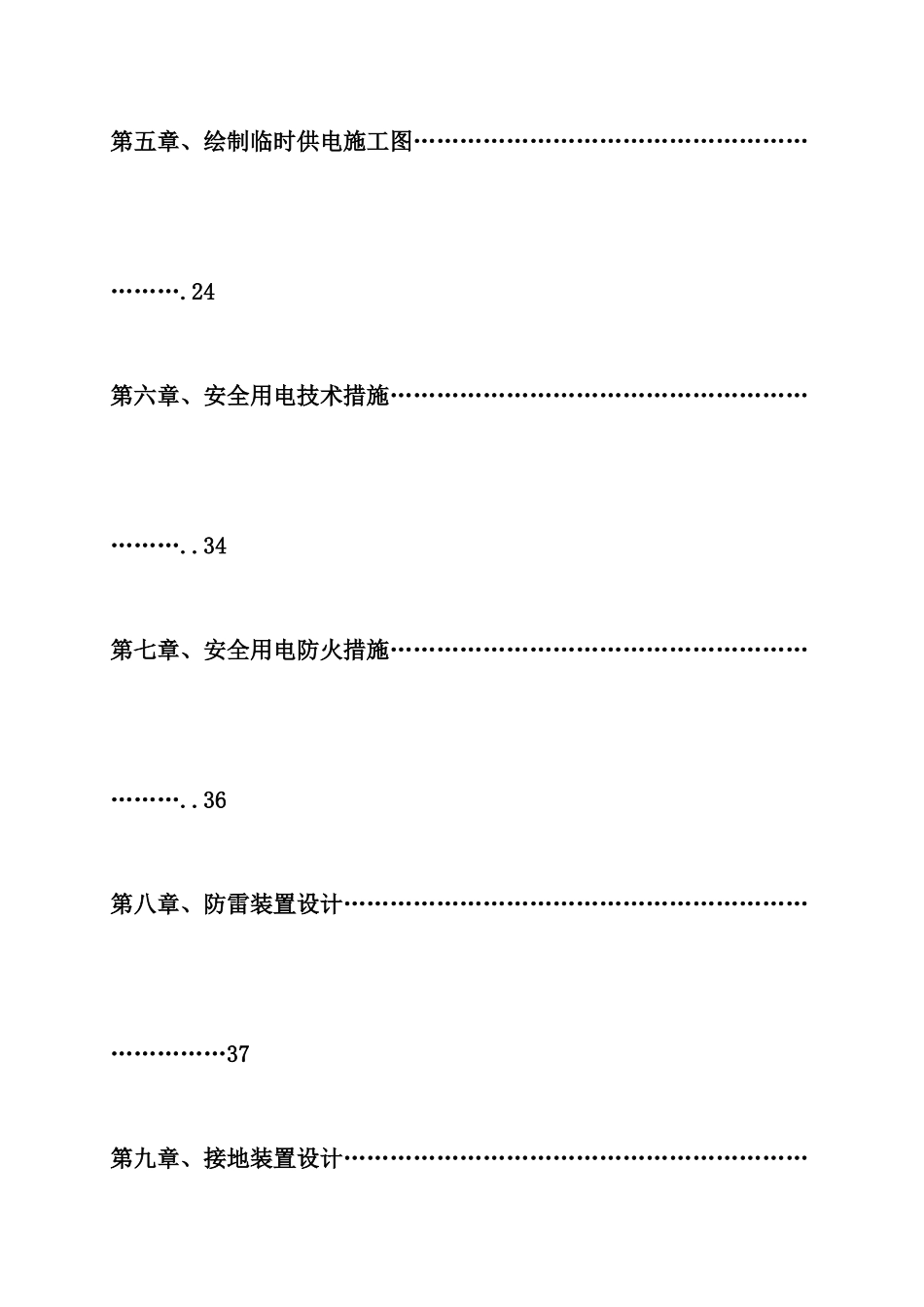

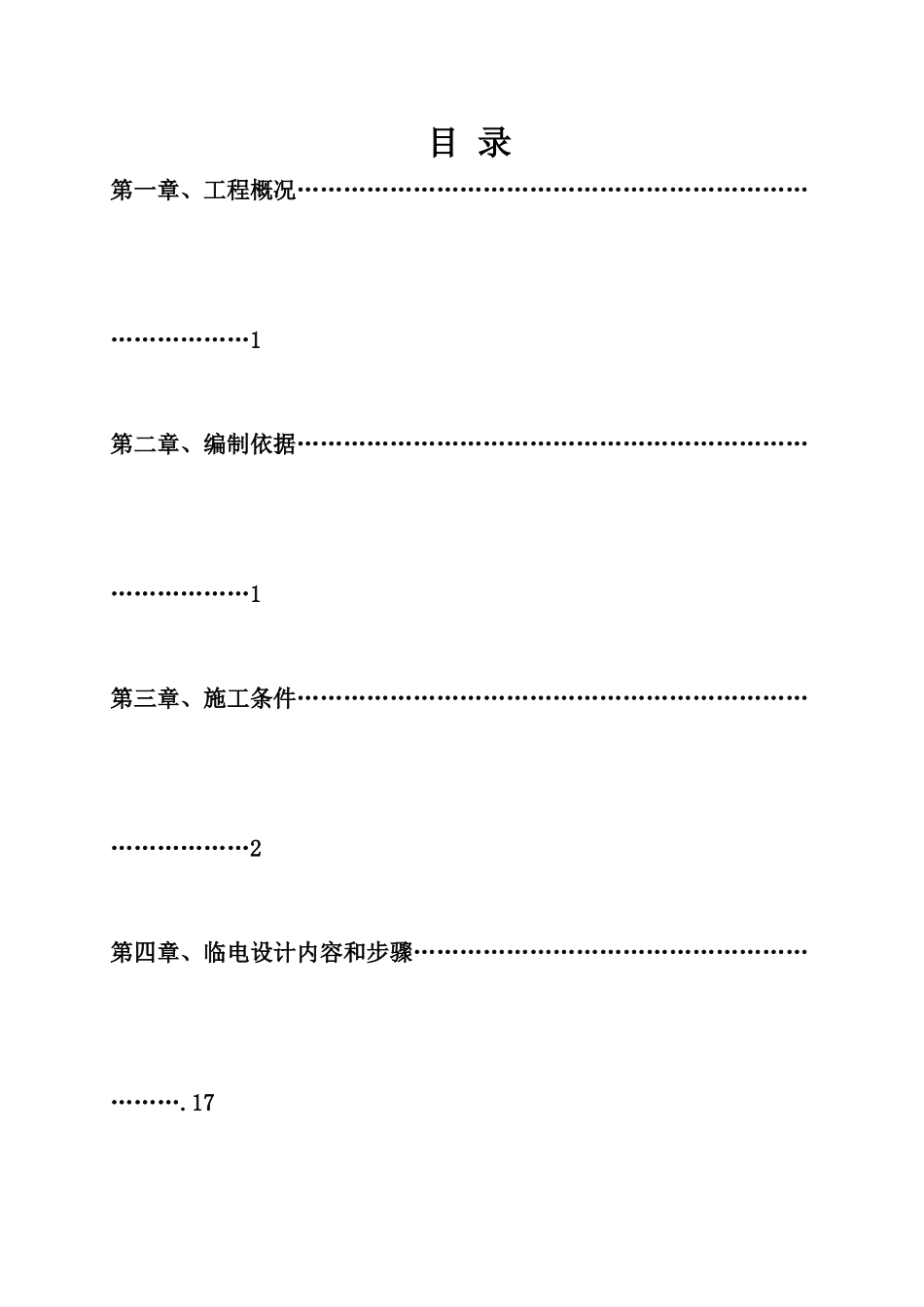

目录第一章、工程概况…………………………………………………………………………1第二章、编制依据…………………………………………………………………………1第三章、施工条件…………………………………………………………………………2第四章、临电设计内容和步骤…………………………………………………….17第五章、绘制临时供电施工图…………………………………………………….24第六章、安全用电技术措施………………………………………………………..34第七章、安全用电防火措施………………………………………………………..36第八章、防雷装置设计…………………………………………………………………37第九章、接地装置设计………………………………………………………………..37第十章、事故应急救援预案…………………………………………………………40第一章、工程概况安顺市西秀区蔡官镇回民安置小区工程位于蔡官镇政府东南侧，本工程主体为地上六层框支剪力墙结构，基础桩采用人工挖孔灌注桩，地上1层为沿街商业，2-5层为多层住宅，总户数为824户，总建筑面积约10.5万平米。设计使用年限：50年，耐火等级：二级，地下室防水等级：二级，抗震设防烈度：六度，计划竣工日期为2017年12月底。建设单位：安顺市西秀区黔中顺投资发展有限公司设计单位：贵阳建筑勘察设计有限公司勘察单位：贵州宜阳工程勘察有限公司监理单位：河南宏业建设管理股份有限公司施工单位：中冶天工集团有限公司第二章、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2012中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011蔡官镇回民小区施工图纸第三章、施工条件蔡官镇位于安顺市西秀区东北部，距安顺市西秀区（安顺市主城区）12.5公里，交通非常便利。地处长江、珠江两大水系上游分水岭地带，属于浅丘槽谷地貌区，地势西北高，东北低，境内海拔最高点1658.8米，最低点1170米。属于亚热带高原季风湿润气候，雨量充沛，但四季降雨不均匀，年平均降雨量在1265—1335毫米之间，四季分明，平均气温13.5℃左右。冬季极端气温0-5℃，夏季极端最高气温32℃，无霜冻期286天。境内河流主要有果者河、千峰河、驿马寨河。蔡官镇回民安置小区项目用地8.47万m2，三通一平均未完成，现由业主委托我方完成，水、电接入点已落实，水从北斗大街路边自来水供水管网接入，电从路边10KV高压接入，现场安装630KVA箱式变压器一台。由于政府征地拆迁推进缓慢，尚有5块耕地未征收和7座坟墓未迁移。施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ4024.3372.92塔式起重机QTZ6339.63118.83塔式起重机QTZ8045.6291.24钢筋调直机GT6/85.54225钢筋切断机QJ40-15.54226钢筋弯曲机GW4034127木工圆锯MJ10434128真空吸水泵HZX-402.54109蛙式夯土机HW-601.54610灰浆搅拌机UJ325341211插入式振动器ZX50C1.11213.212平板式振动器ZB50.552.513直螺纹套丝机DBG—40B型5.521114交流电焊机BX3-200-2943615现场照明高压汞灯18816办公区、生活区2012017合计469.6第四章、临电设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)初步计算确定，现场安装一台630KVA的箱式变压器，采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用地埋，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2012》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.85Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=24.3kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×24.3=30.74kWPjs=Kx×Pe=0.85×30.74=...
