变电站工程施工组织设计( 36页)VIP免费

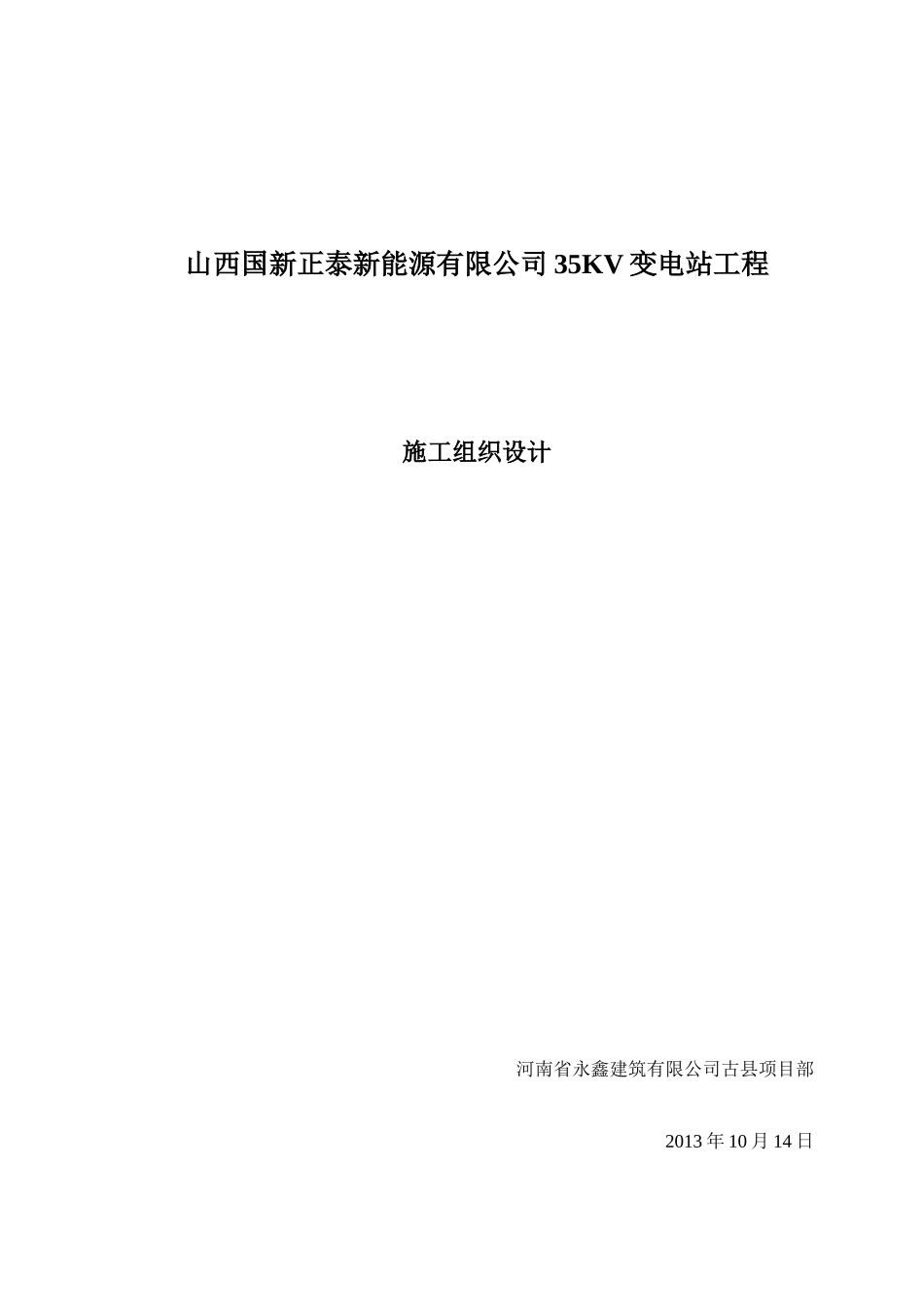

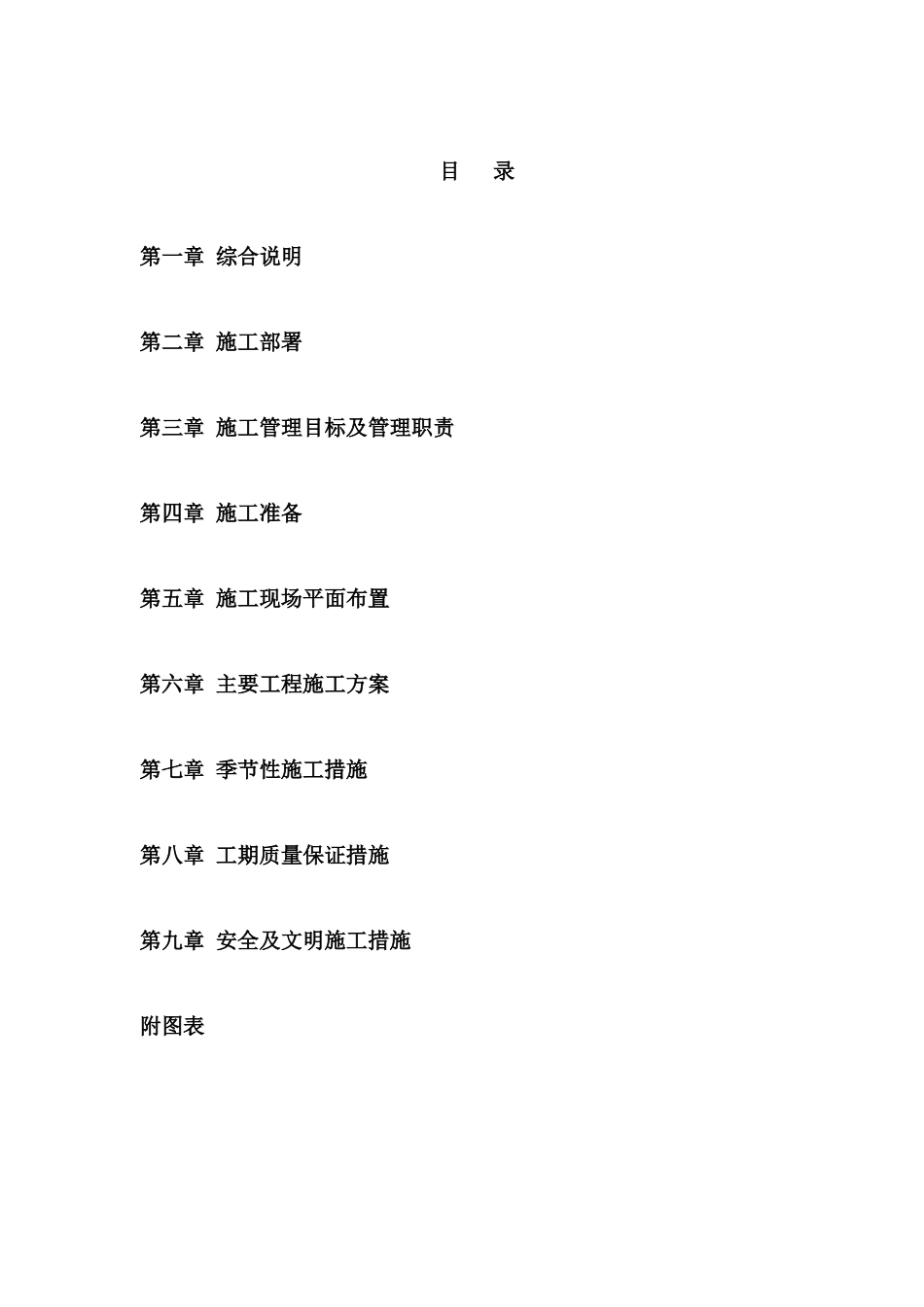

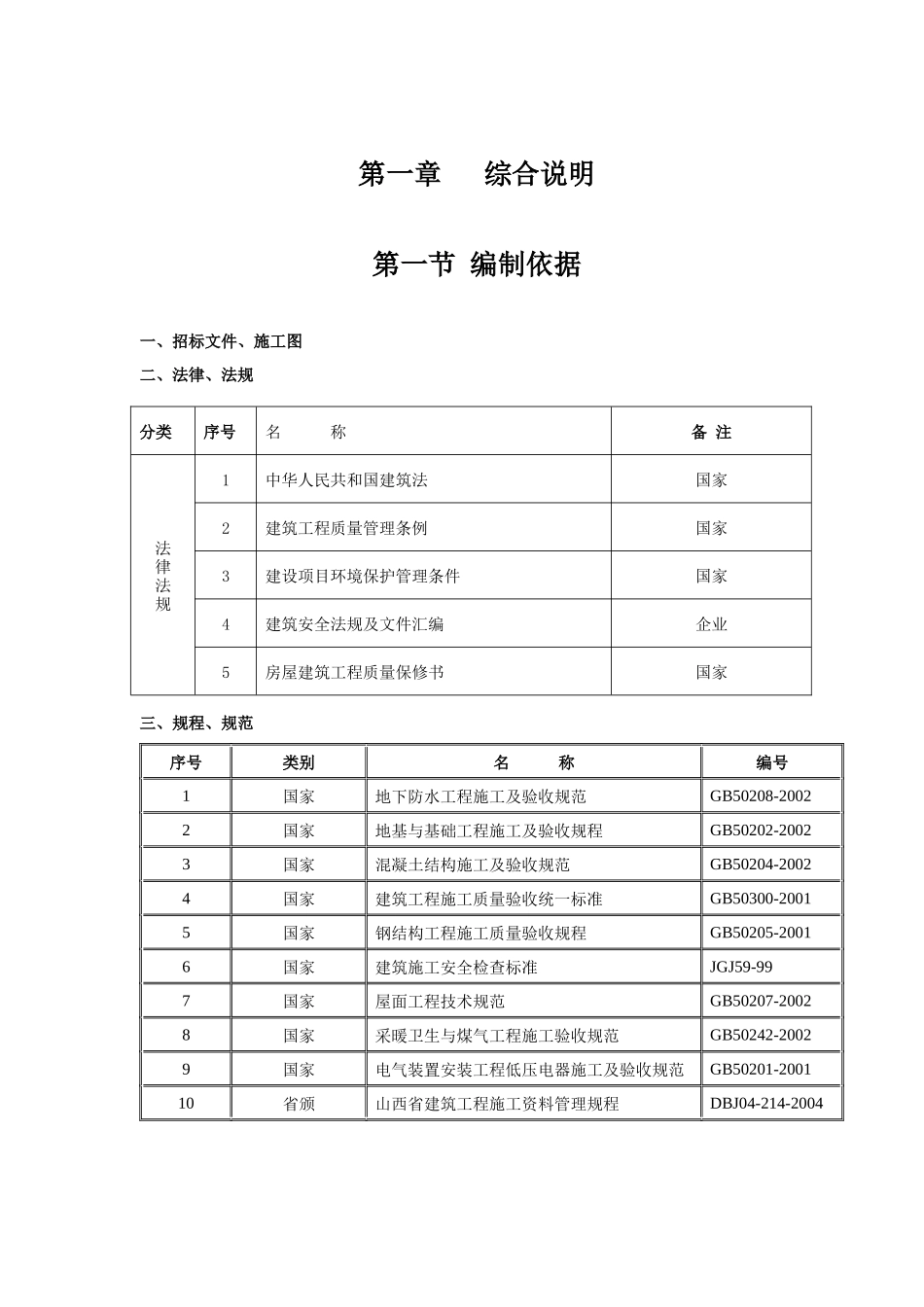

山西国新正泰新能源有限公司35KV变电站工程施工组织设计河南省永鑫建筑有限公司古县项目部2013年10月14日目录第一章综合说明第二章施工部署第三章施工管理目标及管理职责第四章施工准备第五章施工现场平面布置第六章主要工程施工方案第七章季节性施工措施第八章工期质量保证措施第九章安全及文明施工措施附图表第一章综合说明第一节编制依据一、招标文件、施工图二、法律、法规三、规程、规范序号类别名称编号1国家地下防水工程施工及验收规范GB50208-20022国家地基与基础工程施工及验收规程GB50202-20023国家混凝土结构施工及验收规范GB50204-20024国家建筑工程施工质量验收统一标准GB50300-20015国家钢结构工程施工质量验收规程GB50205-20016国家建筑施工安全检查标准JGJ59-997国家屋面工程技术规范GB50207-20028国家采暖卫生与煤气工程施工验收规范GB50242-20029国家电气装置安装工程低压电器施工及验收规范GB50201-200110省颁山西省建筑工程施工资料管理规程DBJ04-214-2004分类序号名称备注法律法规1中华人民共和国建筑法国家2建筑工程质量管理条例国家3建设项目环境保护管理条件国家4建筑安全法规及文件汇编企业5房屋建筑工程质量保修书国家第二节工程概况一、工程总体简介1、工程名称：山西国新正泰新能源有限公司35KV变电工程2、工程地址：临汾古县岳阳镇涧河工业园区3、建设单位：山西国新正泰新能源有限公司4、设计单位：临汾电力设计院5、投标范围：土建、电照6、工期要求：2013年10月16日~2013年11月30日7、质量标准：合格二、工程概况本工程为地上二层的钢筋混凝土框架结构，设计使用年限为50年，抗震设防裂度为8度，基本地震加速度为0.20g，设计地震分组为第一组，房屋抗震设防分类为丙类，建筑物安全等级为二级，框架抗震等级为二级，地基基础设计等级为丙级，砌体质量控制等级为B级，构件的裂缝控制等级为三级。基础形式及要求：本工程为地上二层的建筑，基槽开挖后应全部清除杂填土，基础类型为钢筋混凝土独立基础。建筑概况：本工程首层层高为5.00m，二层层高为5.50m，总建筑面积844.04m2。门窗为定制钢门、乙级防火门、塑钢门窗。结构设计：本工程为钢筋混凝土框架结构，钢筋采用I、Ⅱ、Ⅲ级钢，保护层梁、柱为25，板15，C30砼。±0.000以上墙体采用MU10加气混凝土砌块M7.5水泥砂浆，砌块重度不得大于6.0KN/m3。第三节项目管理的主要目标根据招标文件的要求和本工程的特点，提出四方面项目管理目标：一、质量目标：单位工程质量按《建筑工程施工质量验收统一标准》达到合格要求，争创临汾市优质工程。二、安全文明目标：积极开展创建安全文明工地工作，认真贯彻执行《山西省安全文明工地标准》，争创临汾市安全文明工地。三、工期目标：确保在甲方规定的施工期限内竣工。四、安全目标杜绝重大伤亡事故、火灾事故的发生，千人轻伤率控制在1‰以内。第四节施工环境现场三通一平已完成，抗震等级按8度设防。工程材料由施工单位采购供应，工程所需材料，钢筋砼构件等由有资质生产厂家供应。本工程特点、难点建址位于山体半坡施工，材料运输难度大，屋面防水处理和室外保温装修。第二章施工部署第一节项目经理部构成根据本工程的特点组建项目经理部，对本工程实施项目管理制。为确保本工程全方位的组织管理能够顺利实施，我公司将调派年富力强具有工业建筑工程施工管理经验的工程技术管理人员组成项目经理部，全面实行项目法施工。项目部领导班子都具有专科以上学历和中级技术职称，主要管理人员都具有中级以上技术职称。详见附图：河南省永鑫建筑有限公司古县项目部35KV变电站工程项目经理部组织机构图第二节施工组织部署为确保工期目标的实现，必须要充分考虑各方面的影响因素，合理调配各生产要素。一．施工程序和工艺安排1、单位工程组织按照“先地下，后地上；先结构，后围护；先主体，后装修；先土建，后配套”的总施工顺序原则进行部署。2、为提高施工进度，确保工程质量，基础、梁、板、柱、楼梯采用胶木复合木模板施工工艺。二．机械设备和资源部署1、为提高施工工效，总公司将为该工程配备先进高效的机械设备。2、为保证本工程结构施工的整体质量，独立基础...
