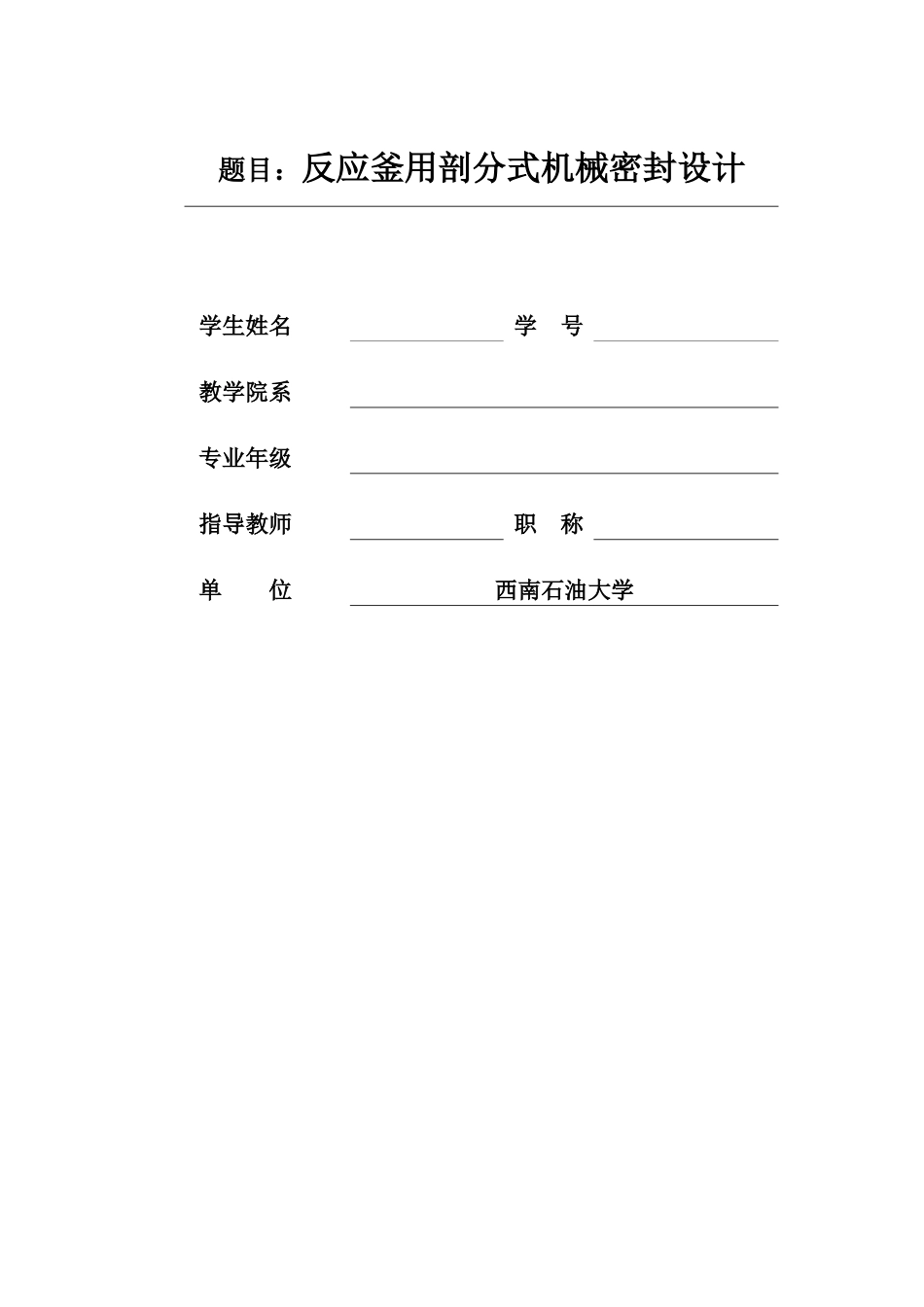

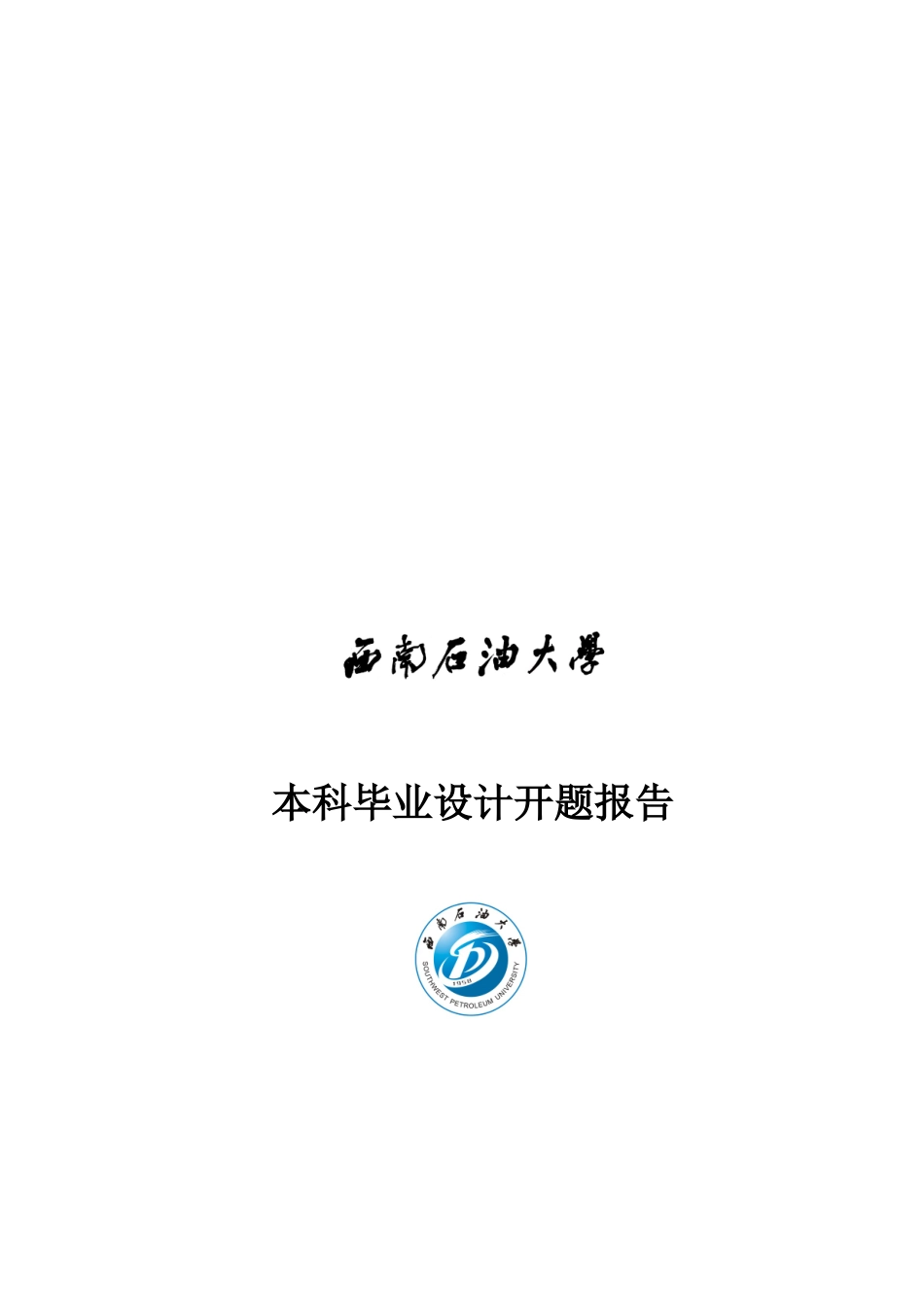

本科毕业设计开题报告题目：反应釜用剖分式机械密封设计学生姓名学号教学院系专业年级指导教师职称单位西南石油大学目录目录....................................................................11、设计目的.............................................................22、国内外现状...........................................................23、方案拟定.............................................................44、后续的设计的进程安排.................................................5参考文献................................................................6反应釜用剖分式机械密封设计1、设计目的反应釜是石油化工等行业的重要设备，是整个化工工艺流程的主要生产装置之一。其旋转轴机械密封装置是反应釜乃至整个工艺流程可能发生故障最频繁的部位之一，一旦密封发生故障需要检修时，整体式机械密封装置拆卸麻烦、维修周期长，因此人们一直致力于研究开发剖分式机械密封，以求在不拆卸轴上零部件的情况下完成机械密封件的更换。而现有剖分式密封相对整体式密封在结构上保证密封的可靠性存在一些问题，从而难以满足工作环境对密封性能的要求，对在高压、高温、腐蚀工况下工作的大型反应釜更是如此。为此，本文针对某大型反应釜用密封进行了剖分式密封结构设计2、国内外现状反应釜的旋转轴密封装置是反应釜乃至整个工艺流程发生故障最频繁的关键部位之一，一旦整体式密封发生故障需要检修时，整体式机械密封装置拆卸十分麻烦，维修周期长，因此密封界一直致力于研究开发剖分式机械密封件，以求在不拆卸轴承、减速机、电机等部件的情况下完成机械密封件的更换。剖分式机械密封即将密封装置主要的密封件，包括密封端盖、密封副、传动套、橡胶圈等，都设计成剖分式的结构，密封件剖分面通过螺钉链接或插接式连接。这种结构形式的密封装置无须拆卸反应釜的其他装置即可直接进行安装、拆卸等工作，大大的降低了设备的安装、维修成本。下面简单介绍国内外研究状况：2.1国外现状：1、1991年日本NagaiYataro等发明了“带有剖分环的机械密封”,其密封环被一个带预制沟槽的支撑环覆盖住,用“O”环镶嵌在预制的槽中。[1]2、1997年Bessette等发明的“完全剖分集装式机械密封”,由两个部分组成,每部分依据集装式设计标准设计。装配采用定位螺丝把密封装配固定在转轴上,用套筒和槽来固定静组件于密封腔上。结构非常简单、操作方便、安装时无需测量或推测工作。图1图2[2]3、尽管如此,剖分式机械密封并未获得真正的应用。直到2003年才由德国Burgmann公司生产出产品并应用于水处理、制浆和发电等工业装置中[3]（图1）。2.2国内现状：1、马卫东开展剖分式机械密封研究较早,2000年发明了一种用于大型反应釜和大型泵的分体式机械密封,其动环通过推环、传动环固定成一体,动环、推环、传动环均由对称两部分组成、且分别由具有斜面的两个半夹紧环固定;静环、静环座、压紧螺母固定为一体,静环、静环座上的具有斜面的两个半夹紧环夹紧。[4]2、2003年合肥通用机械研究所对剖分式机械密封进行试验和工程应用研究后,参照德国博格曼公司研究和生产部分剖分式机械密封产品。共设计制造了20多套单端面、小弹簧结构剖分式机械密供石化行业使用(图2)，但是试验证明，该完全剖分式机械密封装置在釜内压力为0.05MPa、常温的工况下运转良好，在将釜内压力升高至0.1MPa时，有大量气泡逸出，但是将釜内压力升高至0.15MPa时，有大量的气泡逸出。故该剖分式机械密封适合于工作参数低的工况下使用，不适用于压力大于的0.1MPa反应釜轴封。[5][6]3、2008年杨启明开展了反应釜用剖分式机械密封设计研究,利用有限元法分析了辅助密封圈的应力应变状况,提出了分型面连接结构本设计方案主要针对剖分式机械密封装置中密封圈的结构进行了改进，并对相关零部件进行优化设计[7]3、方案拟定一般地，机械密封主要由以下三大部分组成：a．由静止环(静环)及旋转环(动环)组成的端面，二者通常为研磨面，被称为摩擦副；b．辅助密封圈，也是机械密封装置中较为关键的密封件；C．使旋转环同轴一起作旋转运动的传...
