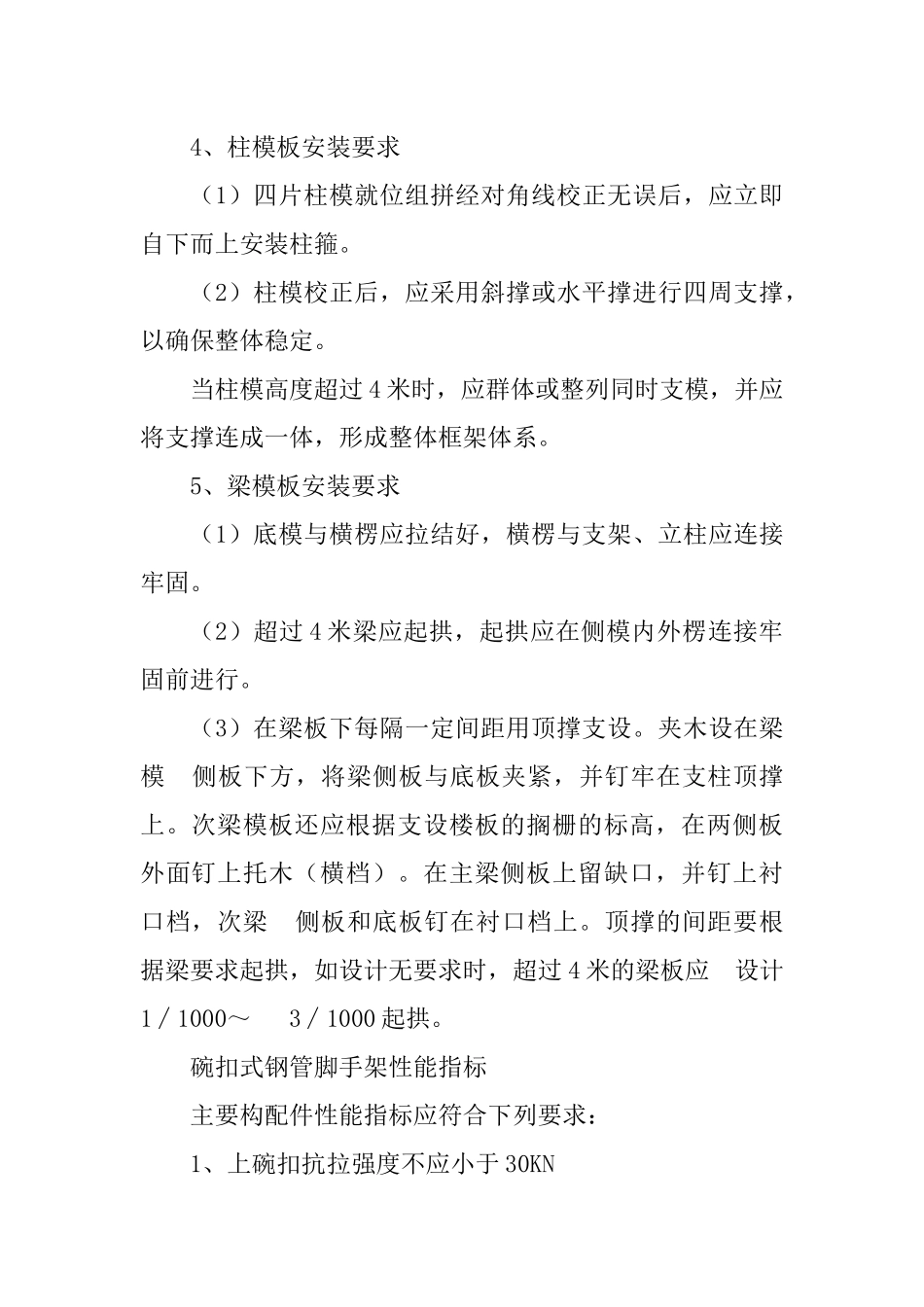

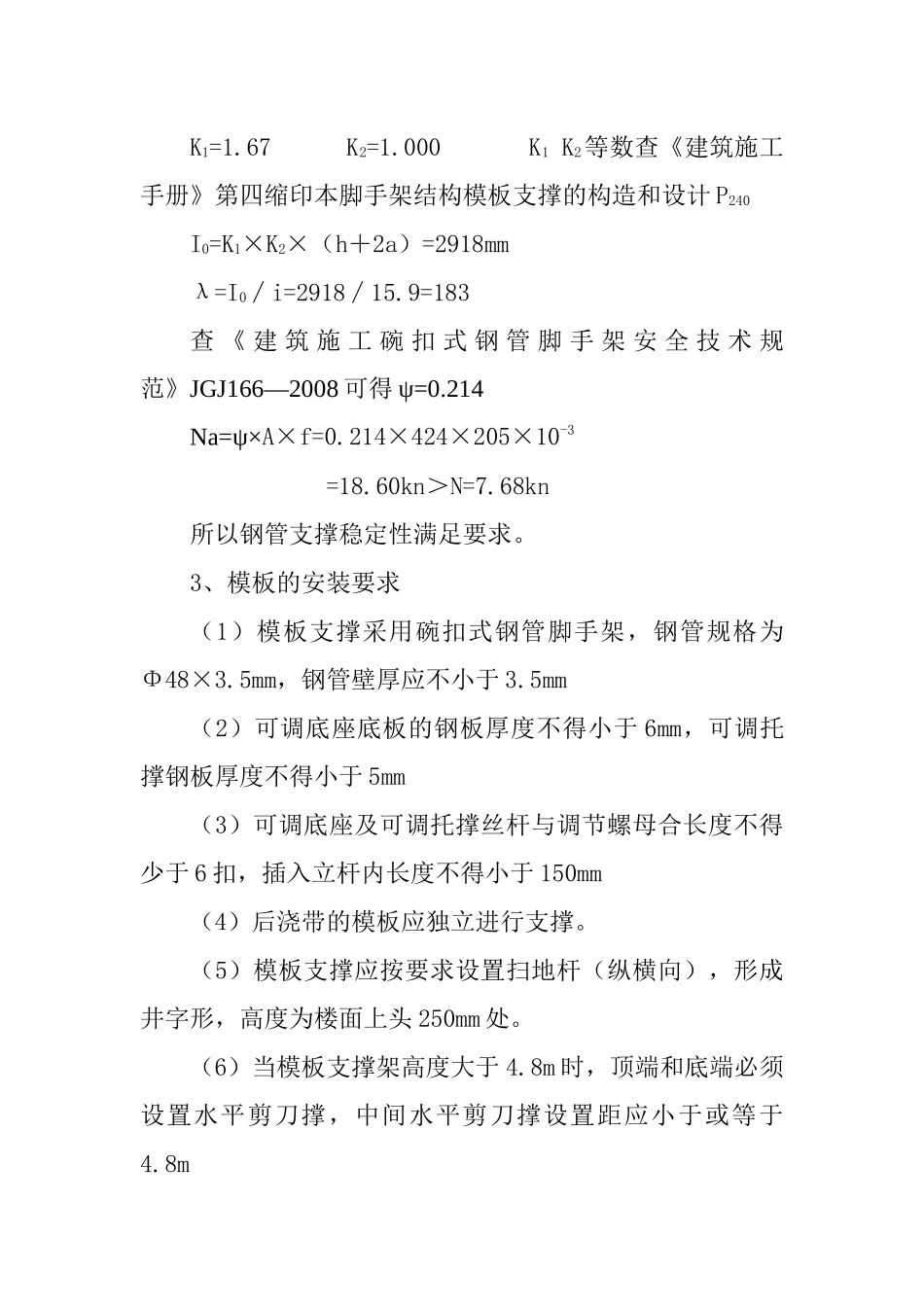

金融大厦模板施工方案本工程为框架剪力墙结构，楼层高，跨度大，支撑体系用满堂碗扣式钢管脚手架，钢管规格为Φ48×3.5mm。楼板，梁柱，剪力墙等模板采用18cm厚木胶合板，采用100×100mm50×80mm木方一、框架梁板柱支模1、Φ48×3.5mm碗扣式钢管脚手架支撑稳定性计算查《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166—2008可得。ψ=0.197Na=ψ×A×5=0.197×424×205×10-3=17.12kn>N=11.88KN所以钢管支撑稳定性满足要求。2、对于主楼层高为3.7米，梁高400mm，可采用Φ48×3.5的碗扣式钢管脚手架模板架支撑，其计算如下：查《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166—2008可得截面几何特性A=4.24cm2i=(I∕A)1∕2=1.59cmf=205r∕mm2支架立杆步距h=180mm取a=350mmh＋2a=1800＋2×350=2800mmK1=1.67K2=1.000K1K2等数查《建筑施工手册》第四缩印本脚手架结构模板支撑的构造和设计P240I0=K1×K2×（h＋2a）=2918mmλ=I0∕i=2918∕15.9=183查《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166—2008可得ψ=0.214Na=ψ×A×f=0.214×424×205×10-3=18.60kn＞N=7.68kn所以钢管支撑稳定性满足要求。3、模板的安装要求（1）模板支撑采用碗扣式钢管脚手架，钢管规格为Φ48×3.5mm，钢管壁厚应不小于3.5mm（2）可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于5mm（3）可调底座及可调托撑丝杆与调节螺母合长度不得少于6扣，插入立杆内长度不得小于150mm（4）后浇带的模板应独立进行支撑。（5）模板支撑应按要求设置扫地杆（纵横向），形成井字形，高度为楼面上头250mm处。（6）当模板支撑架高度大于4.8m时，顶端和底端必须设置水平剪刀撑，中间水平剪刀撑设置距应小于或等于4.8m4、柱模板安装要求（1）四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。（2）柱模校正后，应采用斜撑或水平撑进行四周支撑，以确保整体稳定。当柱模高度超过4米时，应群体或整列同时支模，并应将支撑连成一体，形成整体框架体系。5、梁模板安装要求（1）底模与横楞应拉结好，横楞与支架、立柱应连接牢固。（2）超过4米梁应起拱，起拱应在侧模内外楞连接牢固前进行。（3）在梁板下每隔一定间距用顶撑支设。夹木设在梁模侧板下方，将梁侧板与底板夹紧，并钉牢在支柱顶撑上。次梁模板还应根据支设楼板的搁栅的标高，在两侧板外面钉上托木（横档）。在主梁侧板上留缺口，并钉上衬口档，次梁侧板和底板钉在衬口档上。顶撑的间距要根据梁要求起拱，如设计无要求时，超过4米的梁板应设计1∕1000～3∕1000起拱。碗扣式钢管脚手架性能指标主要构配件性能指标应符合下列要求：1、上碗扣抗拉强度不应小于30KN2、下碗扣组焊后，剪强度不应小于60KN3、横杆接头剪强度不应小于50KN4横杆接头焊接强度不应小于25KN5、底座抗压强度不应小于100KN二、后浇带支模，剪力墙支模1、地下室底板及顶板后浇带支模当地下室后浇带遇到基础框架柱时，要绕过结构框架柱，相应Φ12钢筋骨架及钢丝网加高。2、楼层板后浇带支模3、剪力墙后浇带支模4、剪力墙采用18厚优质木胶合板，龙骨为80×80mm@250mm木方Φ48×3.5mm@500钢管剪力墙内采用预制砂浆棒在墙模板内水平支撑，横竖间距1.2米。另用M12@500×500（横向间距﹡竖向间距）的对拉螺栓加固，对有抗渗要求的剪力墙采用止水螺杆，支撑采用Φ48×3.5mm钢管，水平方向支撑900×900，高度方向1.2米布置。三、支模示意图1、梁板横板采用18厚胶合板（915×1830），次龙骨采用100×100松木顺胶合板方向布置，间距400mm，主龙骨采用100×100松木方，间距1000，支撑采用碗扣式钢管支撑，支撑间距900×900四、模板工程质量标准及质量保证措施1、模板及其支架必须具有足够的强度，刚度和稳定性，其支撑部分应有足够的支撑面积。2、模板接缝处应严密，预埋件应安置牢固，缝隙不应漏浆，应小于1.5mm。3、模板与混凝土的接触面应清理干净，模板隔离剂应涂刷均匀，不得漏刷或沾污钢筋。4、模板安装应与钢筋安装，水电埋管等配合进行。模板安装过程中，各种预埋件、预留孔洞、预埋螺栓及穿墙套管等均不得遗漏，其位置必须准确，安装牢固。5、模板安装和预埋件、预留洞的允许...
